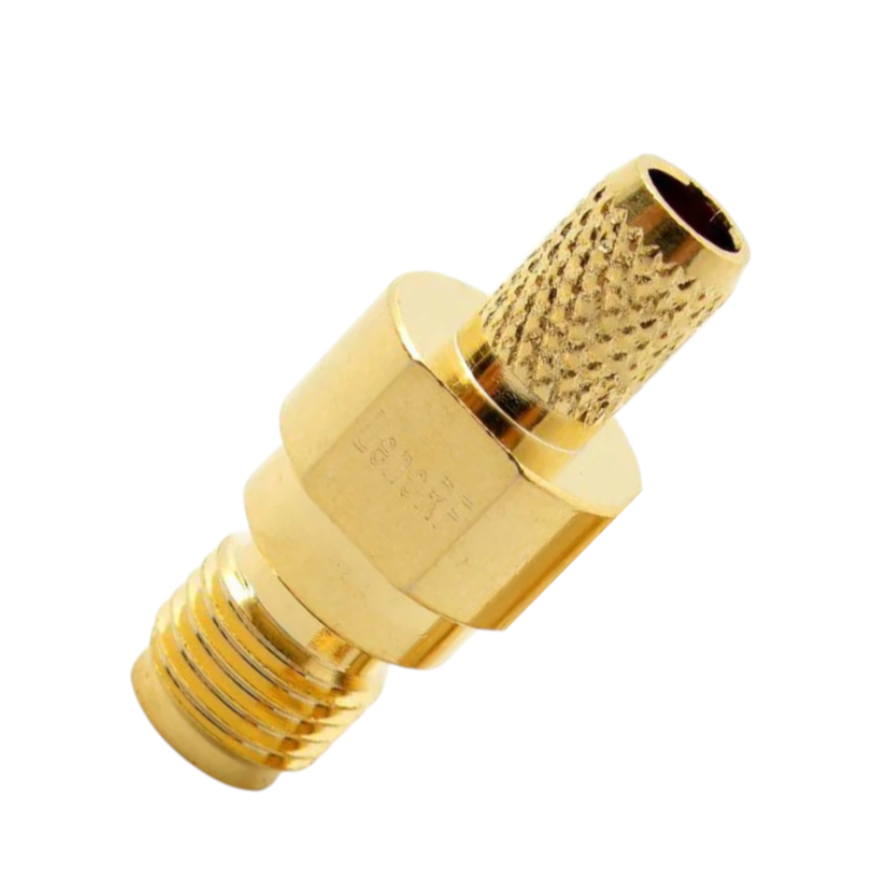

Коаксіальний конектор SMA гніздо для RG58 Leno RF 3.01.305 1 шт. (000049234_1)

Коаксіальний конектор SMA (гніздо) для RG58 Leno RF 3.01.305 радіочастотне з'єднання для стабільної передачі сигналу.

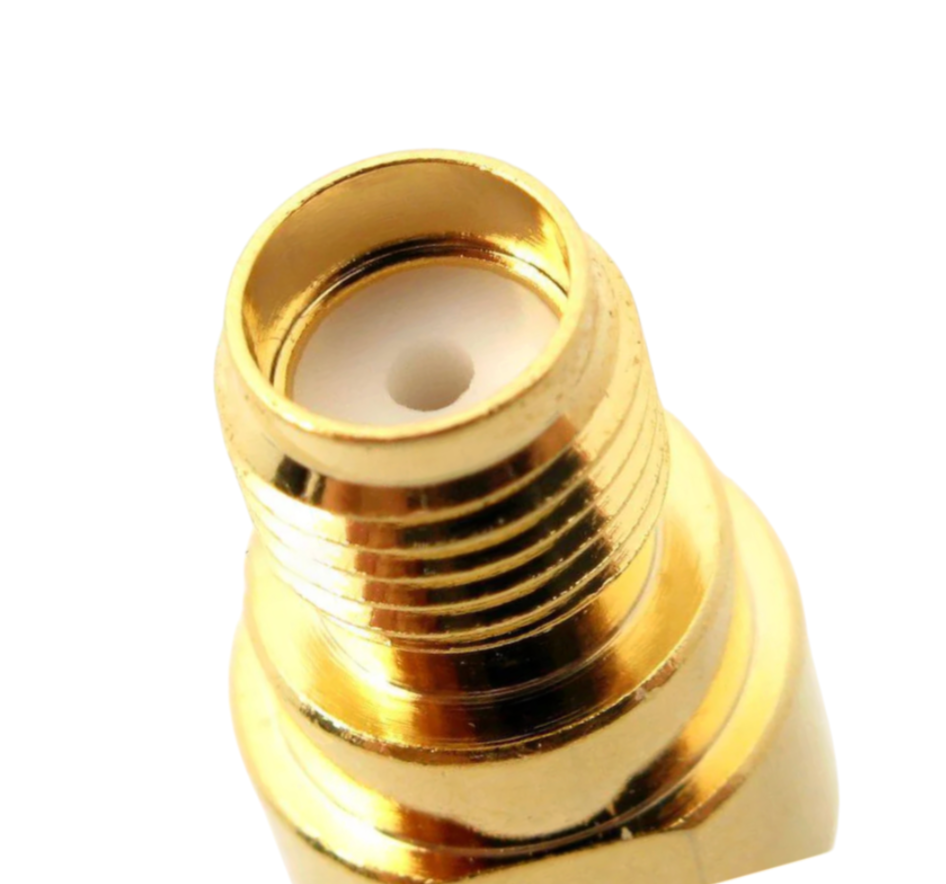

Конектор SMA-гніздо для коаксіального кабелю RG58, виробник — Leno RF (КНР).

Сумісний із кабелями: RG-223, RG-142, RG-400.

Матеріали та конструкція:

• Центральний контакт: фосфорна бронза, покриття — золотомісне.
• Діелектрик: PTFE (фторопласт), білий.
• Корпус: латунь із золотомістильним покриттям.
• Опресувальна гільза: м'яка мідь із золотомістильним покриттям.

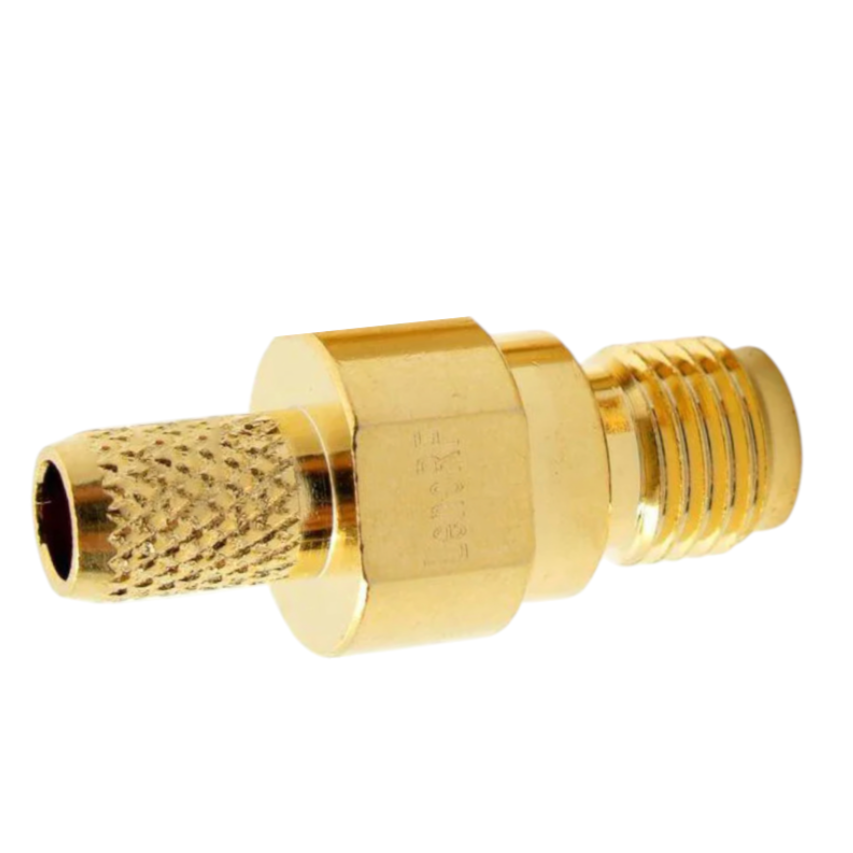

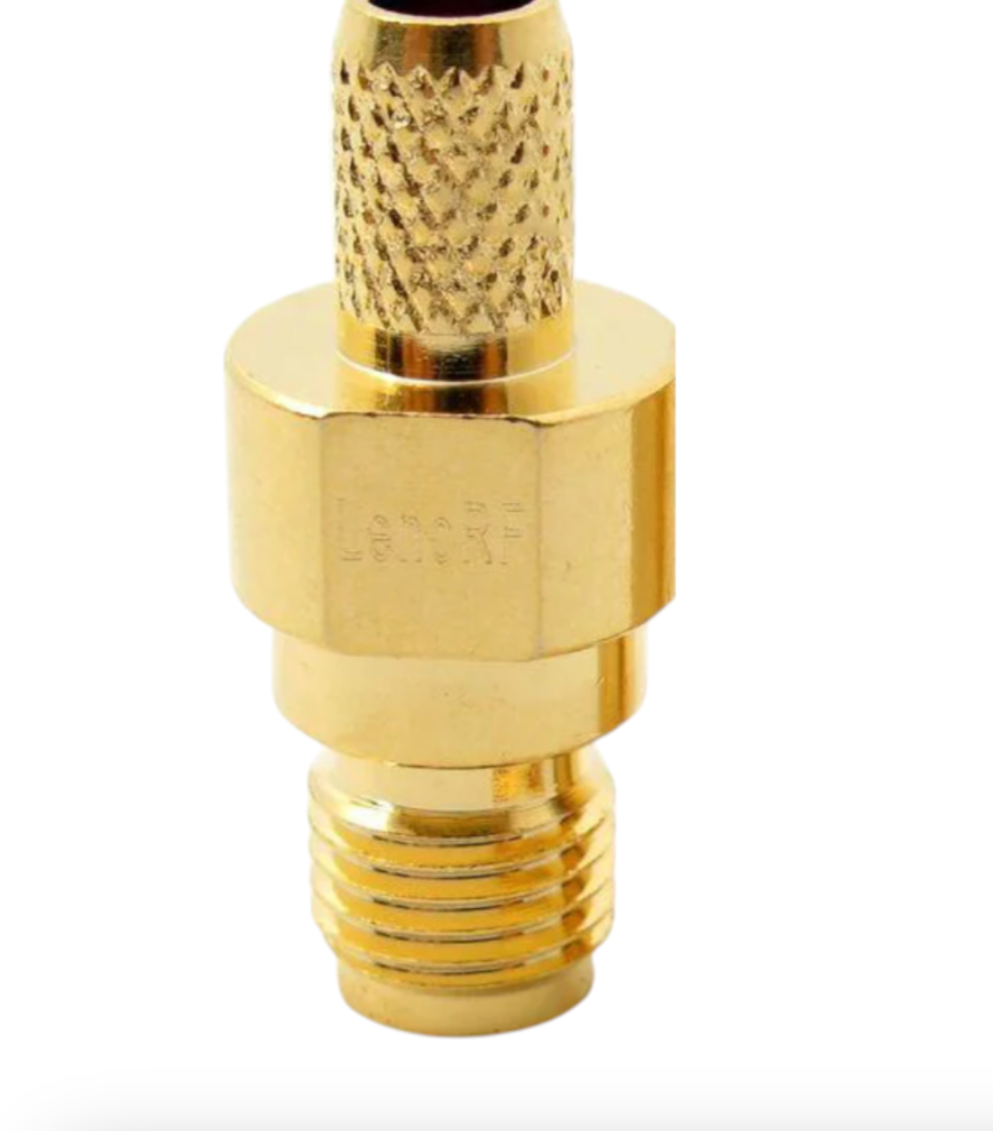

• На хвостовику корпусу вироблена рівномірна накатка завдовжки 6 мм.

Монтаж:

• Центральна жила: опресування шестигранником 1.72 мм (0.068") або паяння через технологічний отвір.
• Зовнішній провідник: опресування шестигранником 5.41 мм (0.213").
• Паяння центрального піна забезпечує нижчий КСВ.

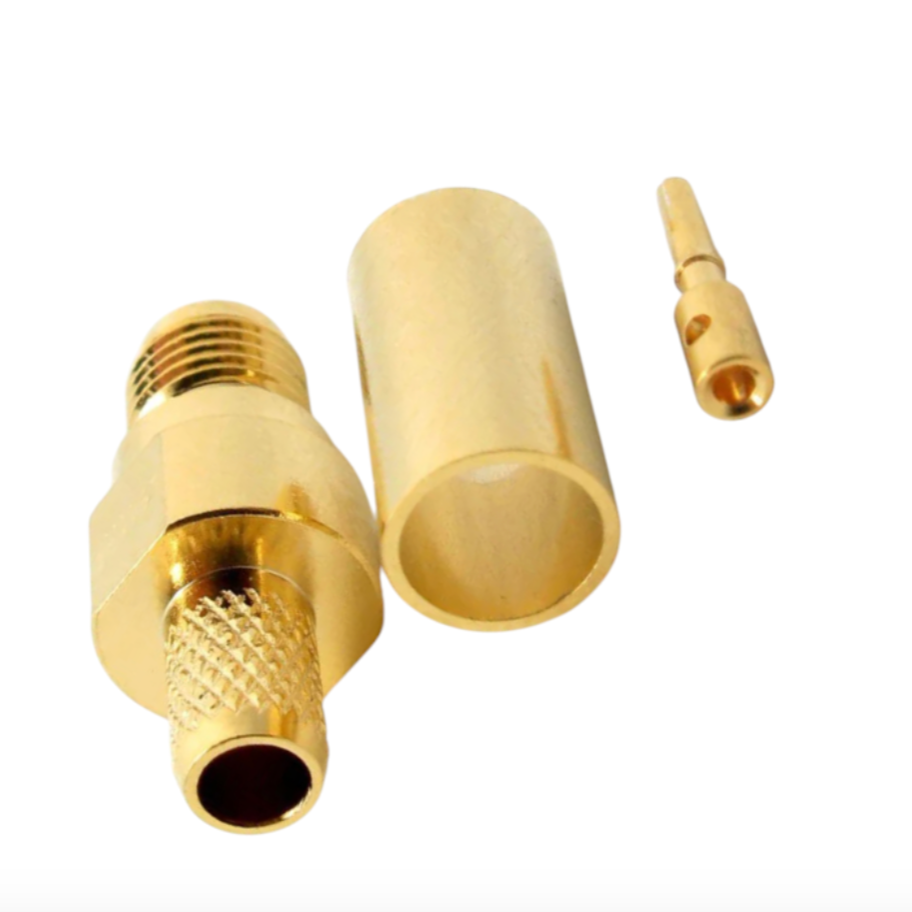

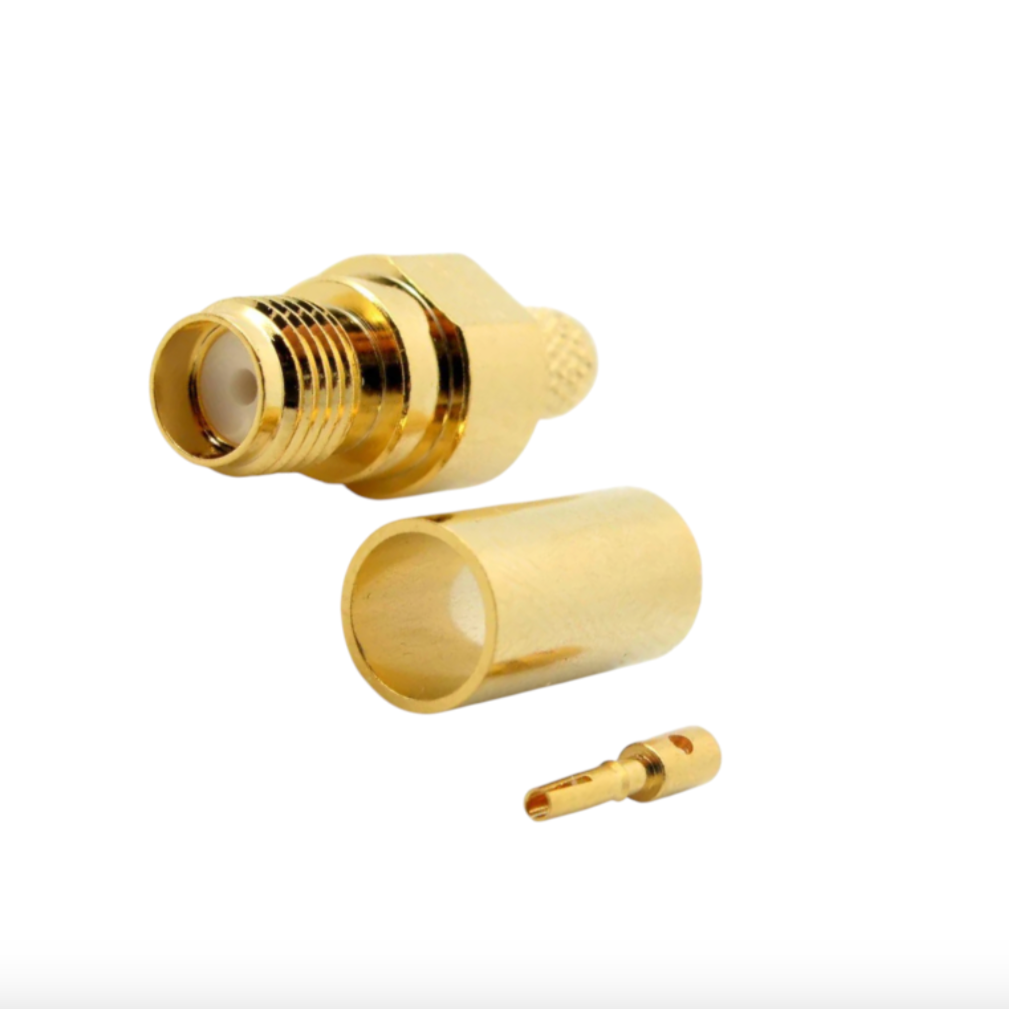

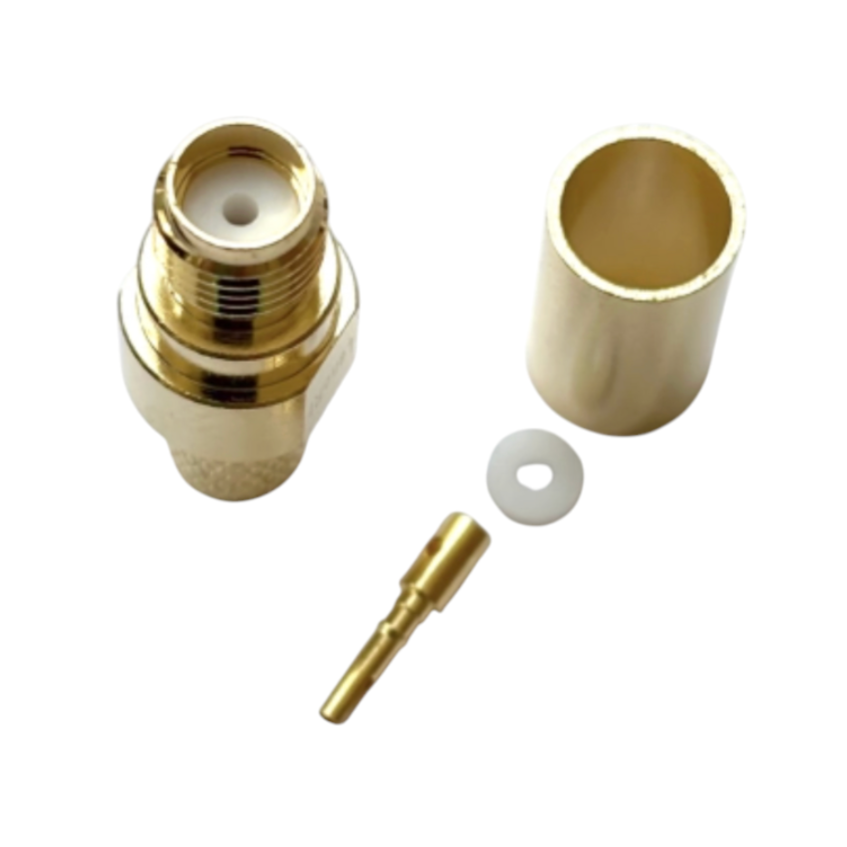

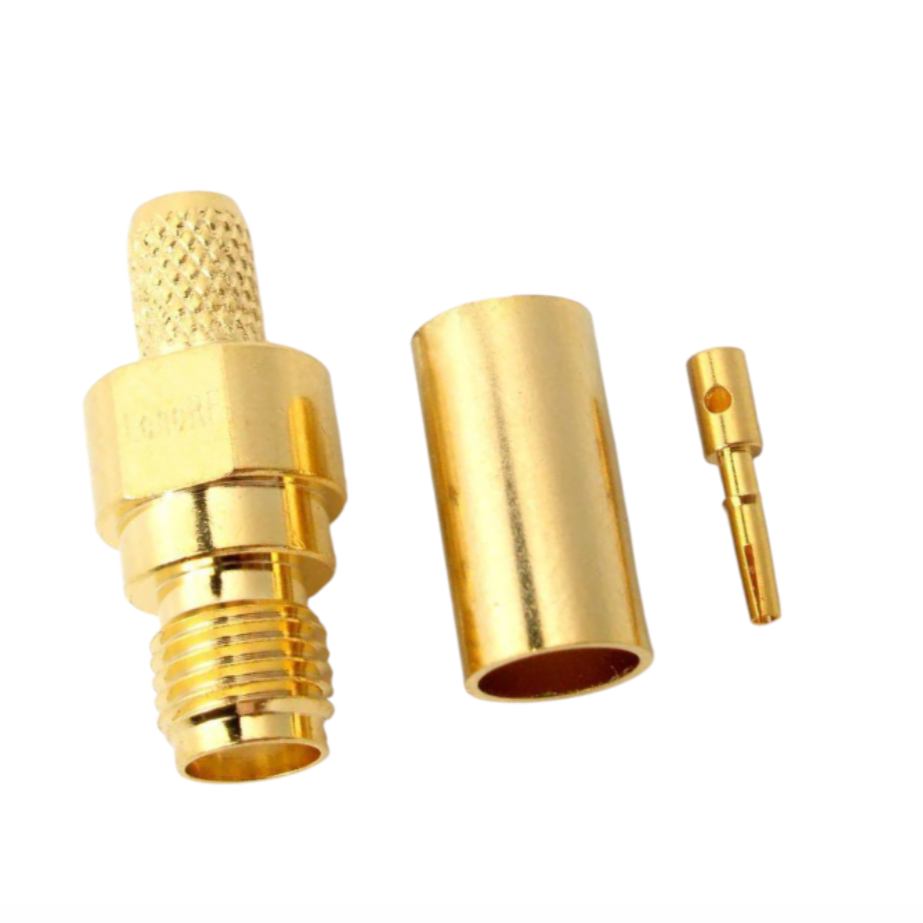

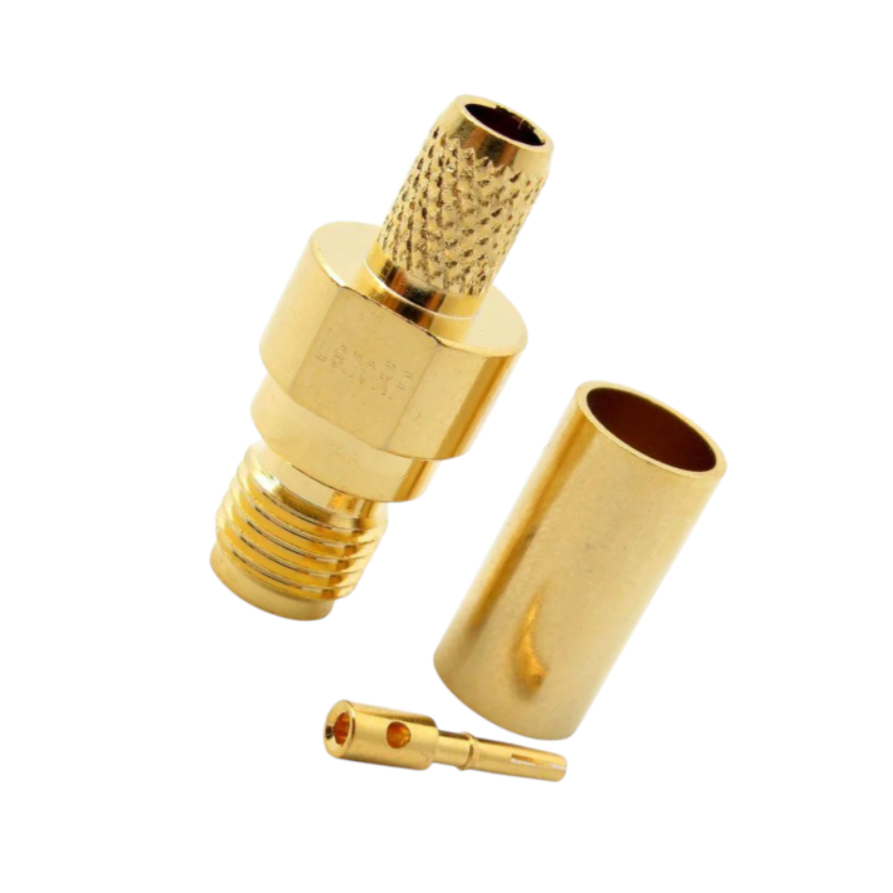

Комплектація

• Корпус конектора
• Центральний пін
• Опресувальна гільза
• Постачається в індивідуальному пластиковому пакеті.

Специфікація

• Хвильовий опір: 50 Ом
• Рекомендований частотний діапазон: 0-6 ГГц

КСВ:

• ≤1.15 @ 900 МГц (RL 23.13 дБ)
• ≤1.2 @ 1800 МГц (RL 20.828 дБ)
• ≤1.3 @ 3000 МГц (RL 17.69 дБ)
• ≤1.4 @ 6000 МГц (RL 15.6 дБ)

Внесені втрати (IL):

• ≤0.05 дБ @ 900 МГц
• ≤0.05 дБ @ 1800 МГц
• ≤0.05 дБ @ 3000 МГц
• ≤0.05 дБ @ 6000 МГц
• Діелектрик витримує напругу: мінімум 1000 В

Характеристики

• Вага: 0.001–0.009 кг
• Гарантія: 12 місяців
• Кабельна група: G1 (RG-58C/U, LMR-195)
• Покриття контактів: золото
• Матеріал корпусу: латунь
• Робоча напруга: до 500 В
• Норма відпустки: від 1 штуки
• Одиниця вимірювання: шт
• Тип: SMA
• Тип роз'єму: SMA (female)
• Хвильовий опір: 50 Ом
• Максимальна робоча частота: до 6 ГГц
