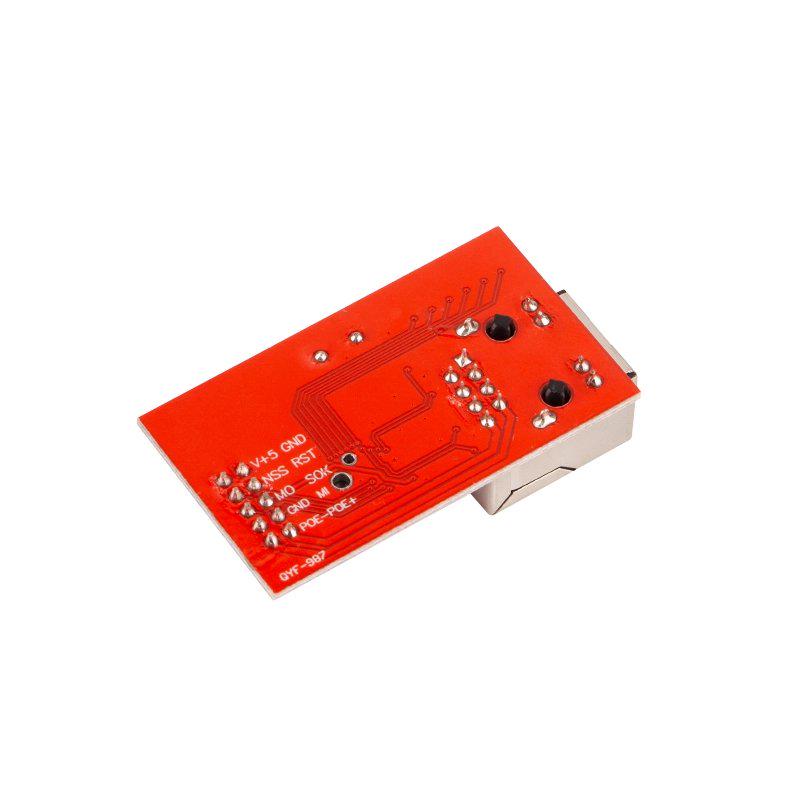

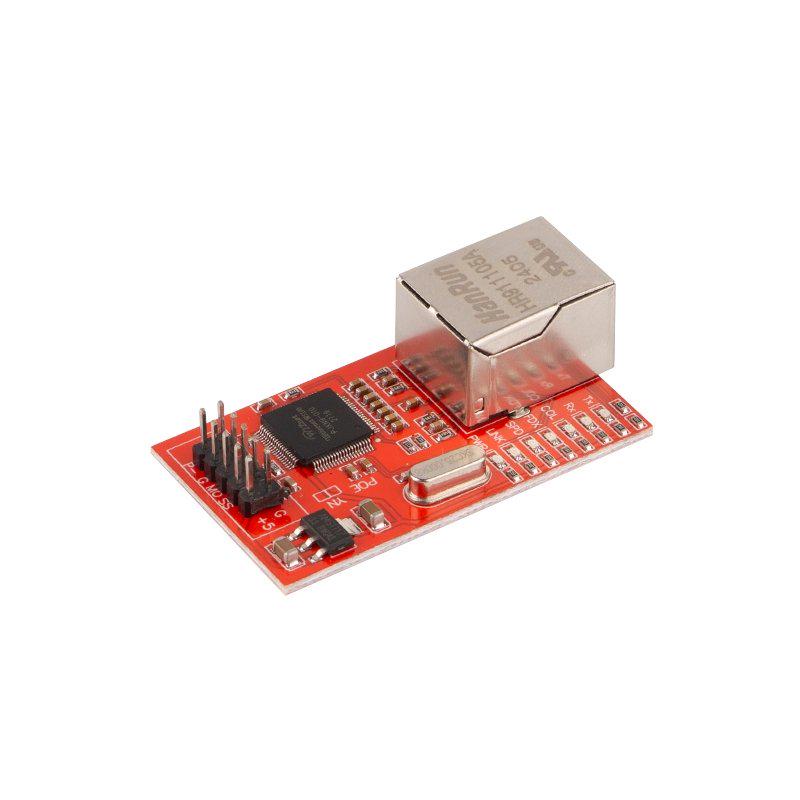

Модуль Ethernet W5100 (A730006)

готовый модуль, TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE

Описание

Сетевой Ethernet-модуль, который позволяет создать проводное подключение к сети. Присутствуют контроллеры MAC и PHY, а также есть аппаратная поддержка TCP/IP. Модуль поддерживает спящий режим.

Технические характеристики

• Поддержка аппаратных TCP/IP протоколов: TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE, Ethernet.
• Встроенный Ethernet PHY: 10BaseT/100BaseTX.
• Поддержка автоматического согласования (Full-duplex и Half-duplex).
• Поддержка Auto MDI/MDIX.
• Поддержка подключения ADSL (с поддержкой протокола PPPoE с аутентификацией PAP/CHAP).
• Одновременная работа 4 независимых сокетов.
• Не поддерживает фрагментацию IP-пакетов.
• Внутренняя память 16 КБ для буферов передачи и приема (Tx/Rx).
• Использует технологию 0.18 μm CMOS.
• Рабочее напряжение: 3.3В с совместимостью сигналов ввода/вывода 5В.
• Поддержка Serial Peripheral Interface (SPI MODE 0).
• Выводы для многофункциональных индикаторов LED (TX, RX, Full/Half Duplex, Collision, Link, Speed).
