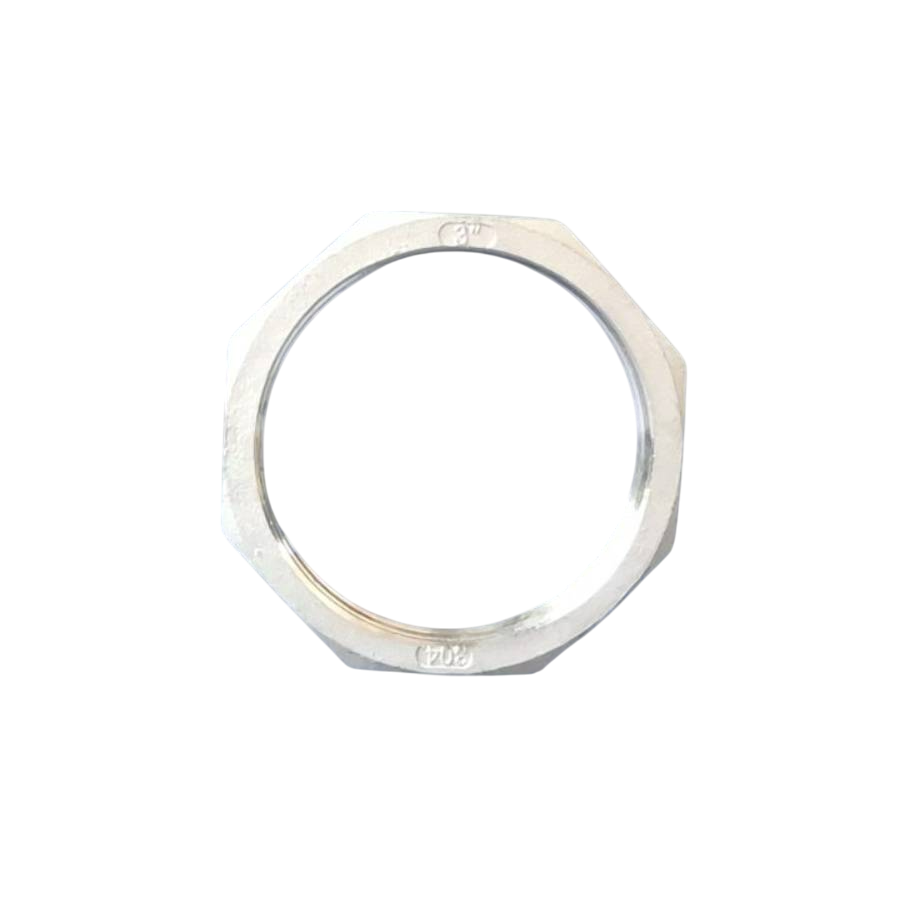

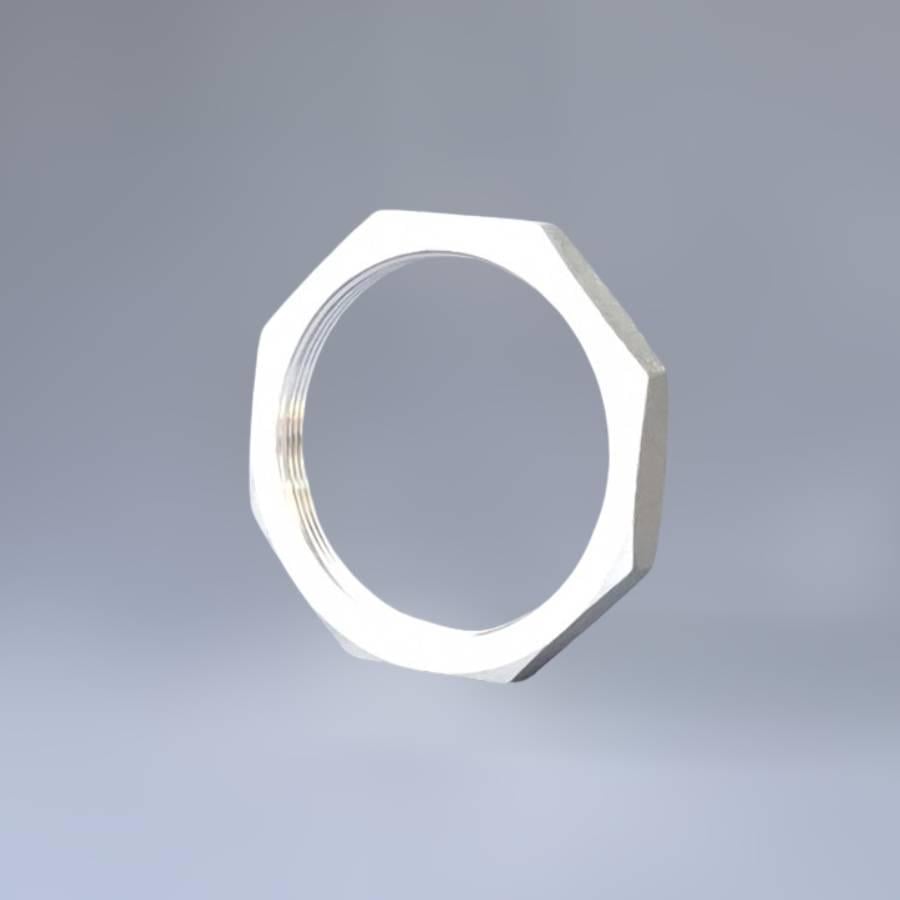

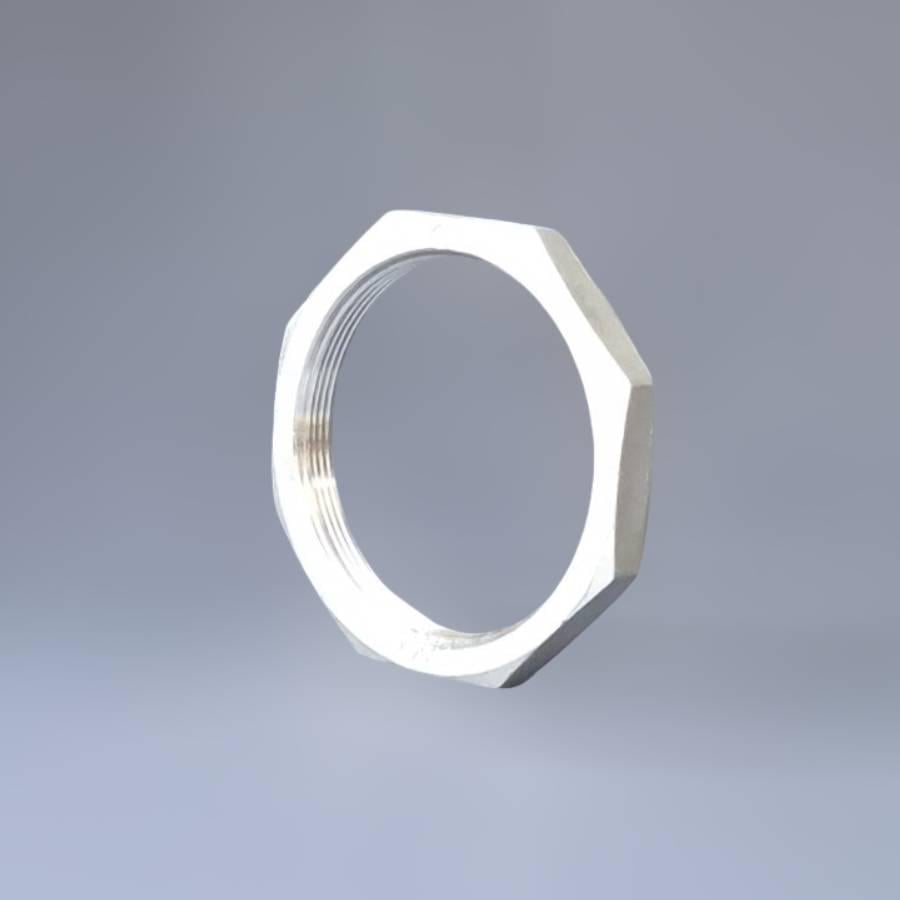

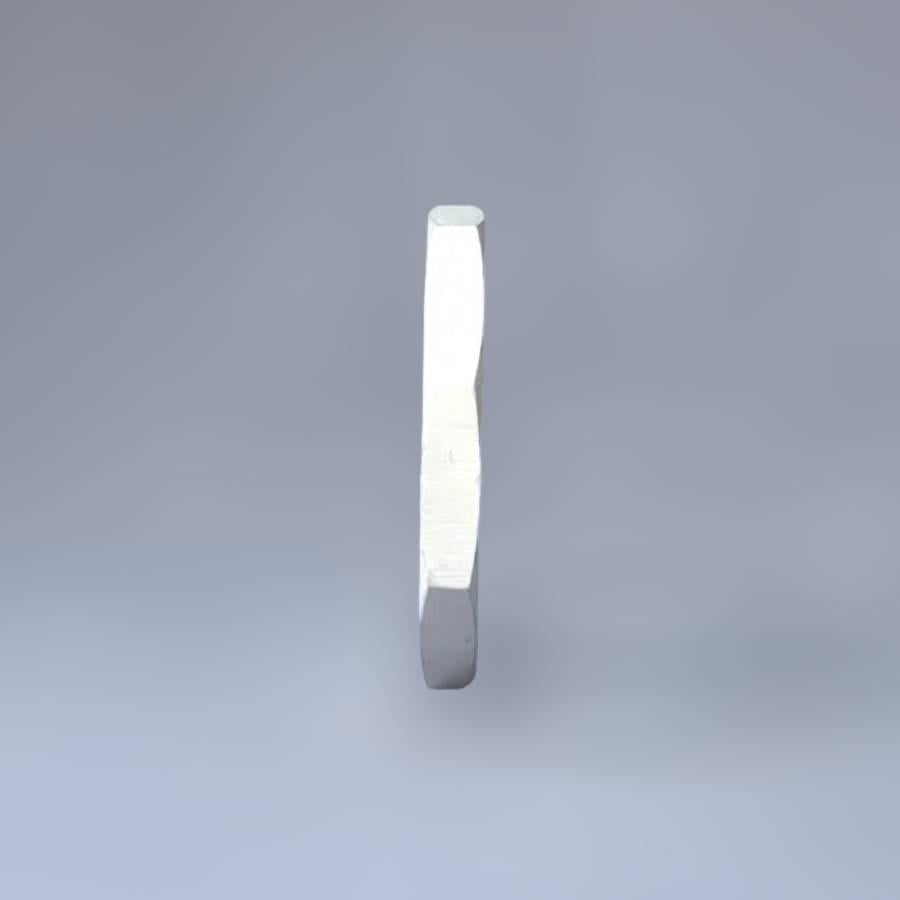

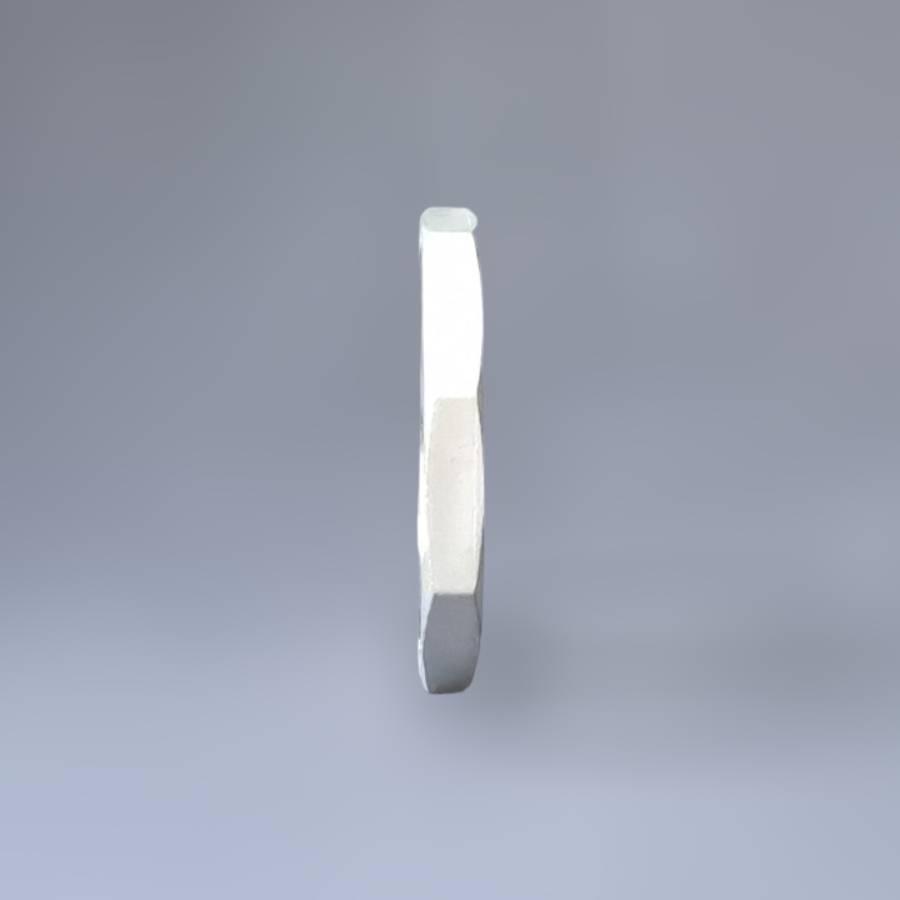

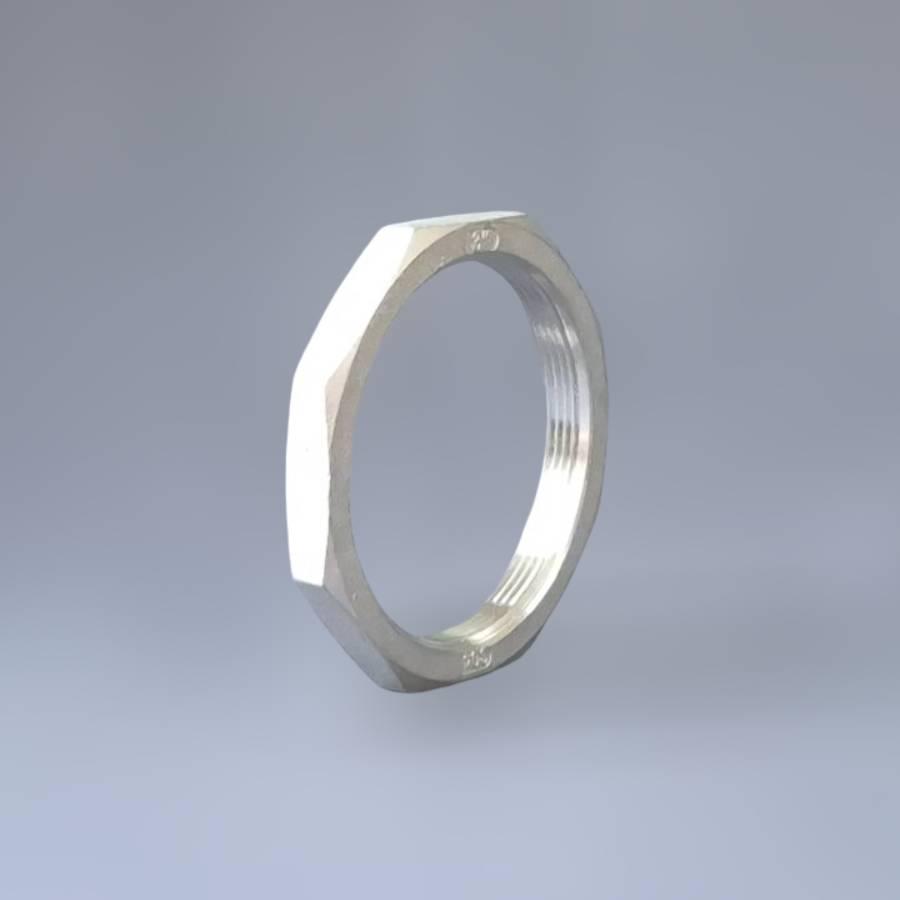

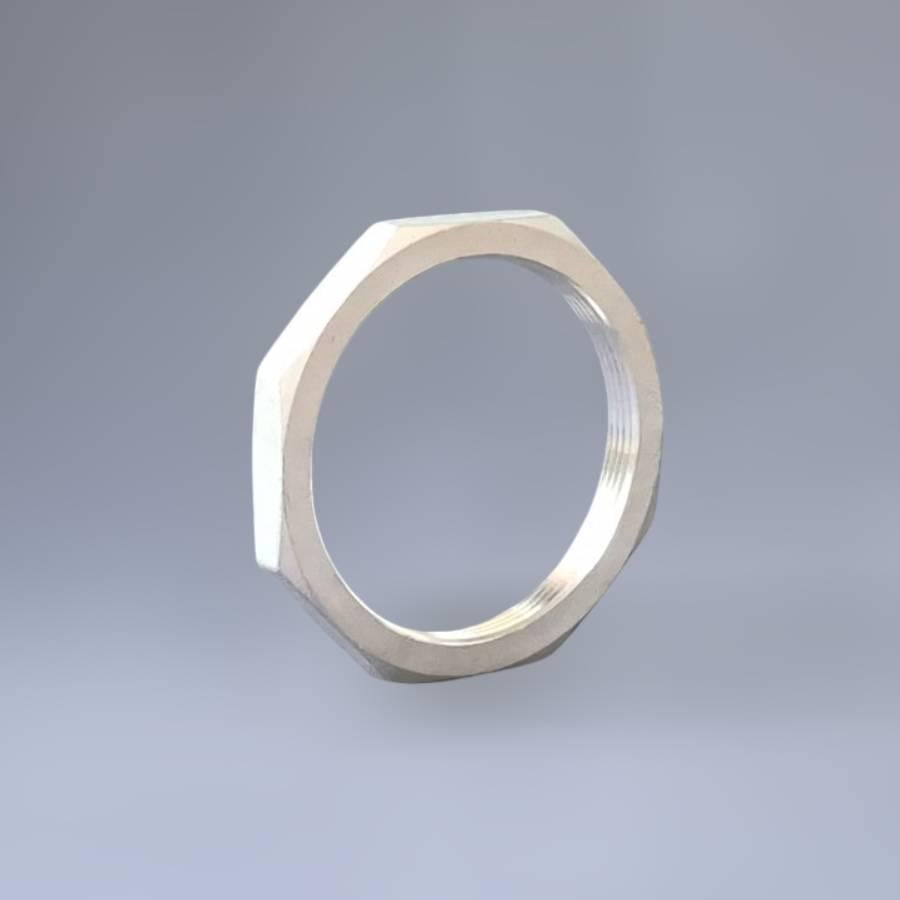

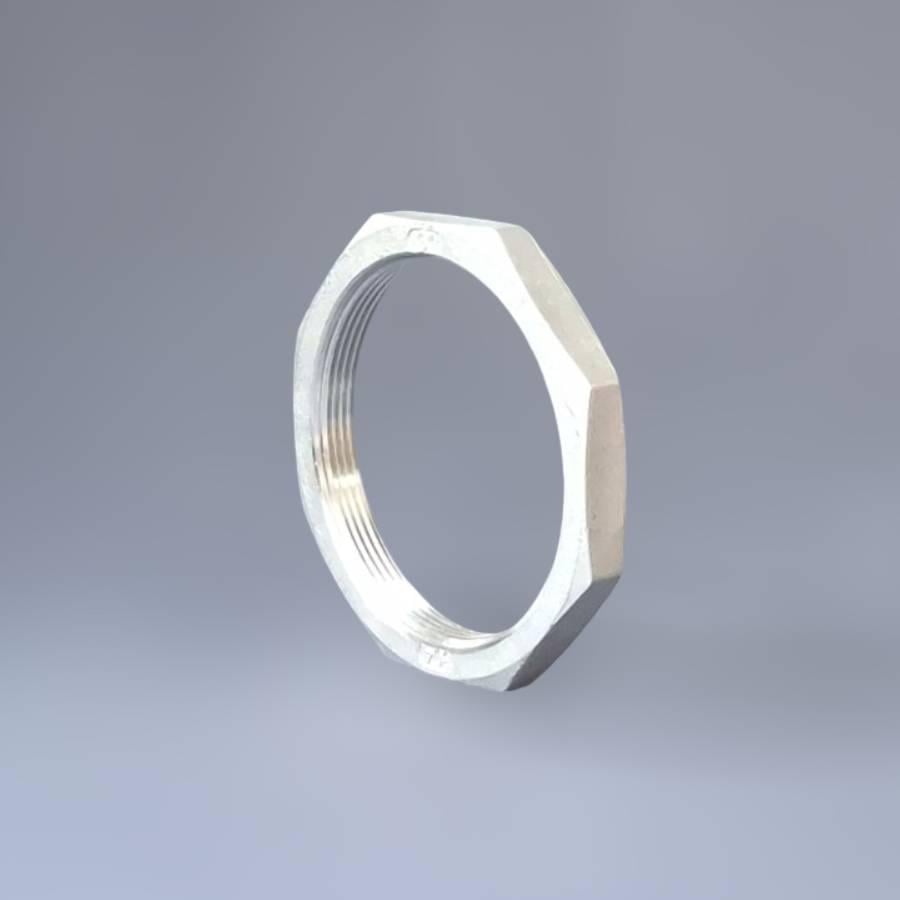

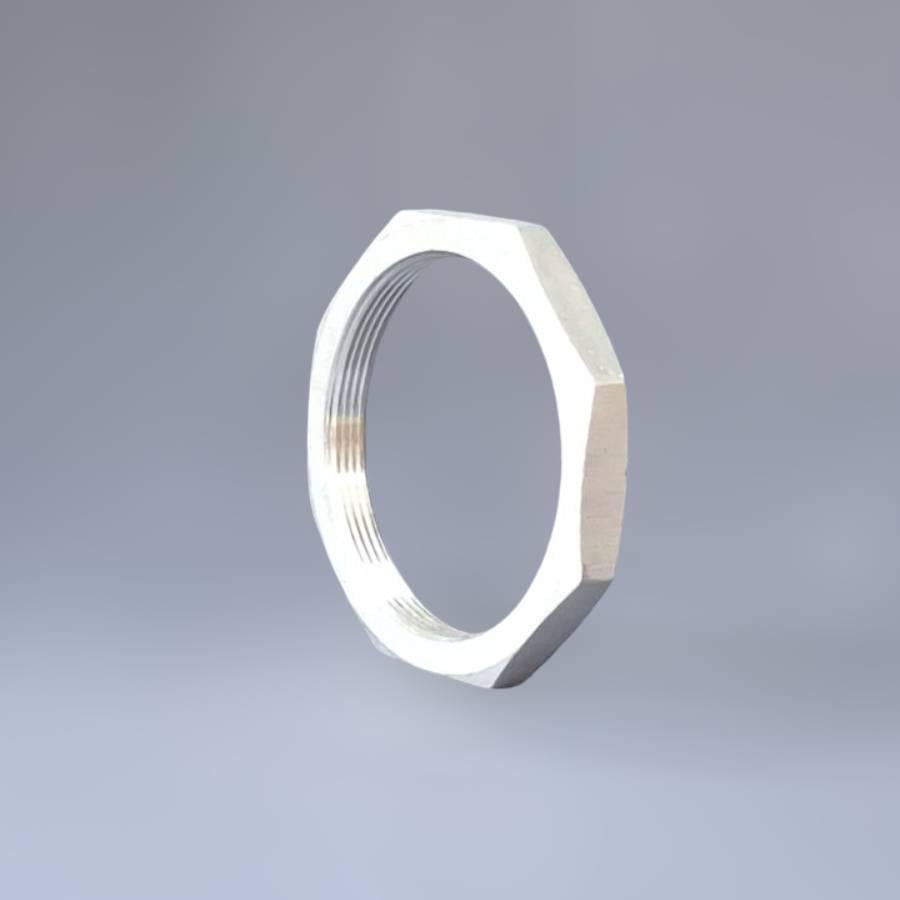

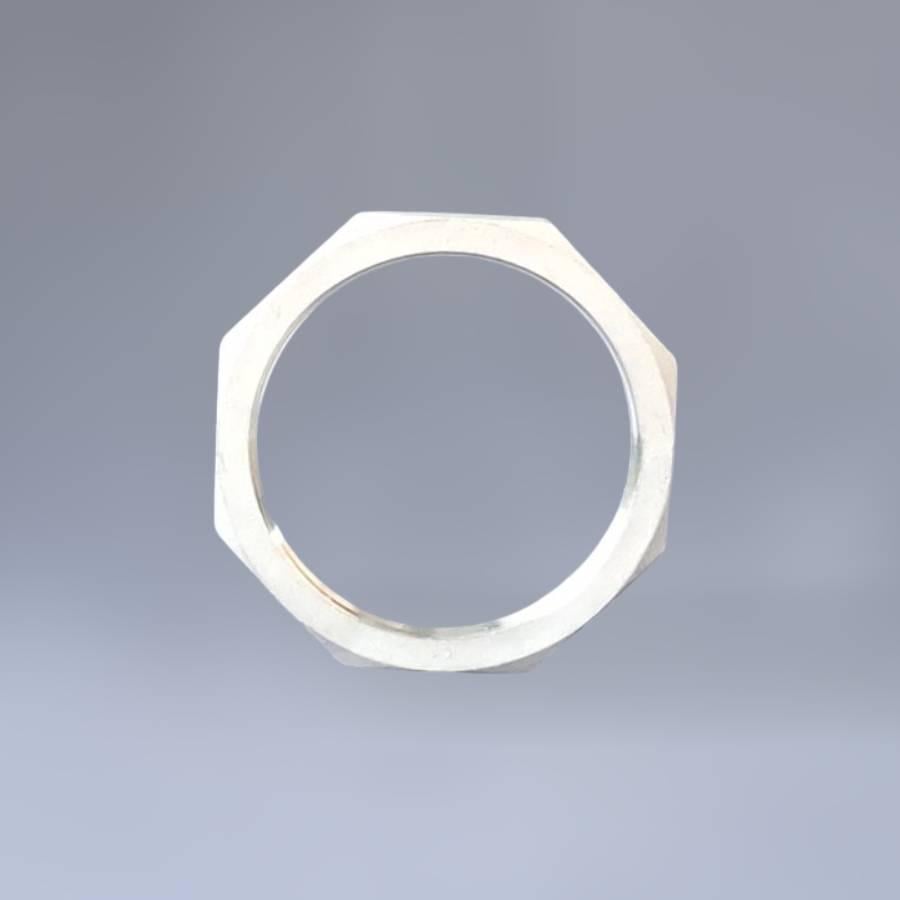

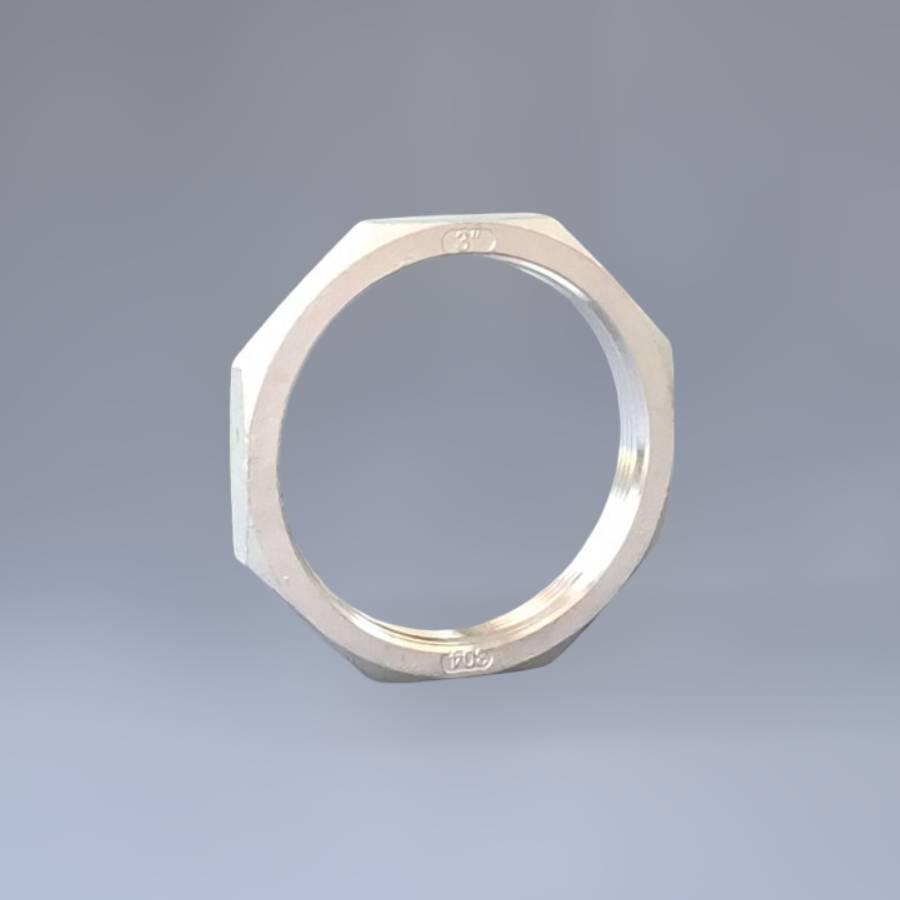

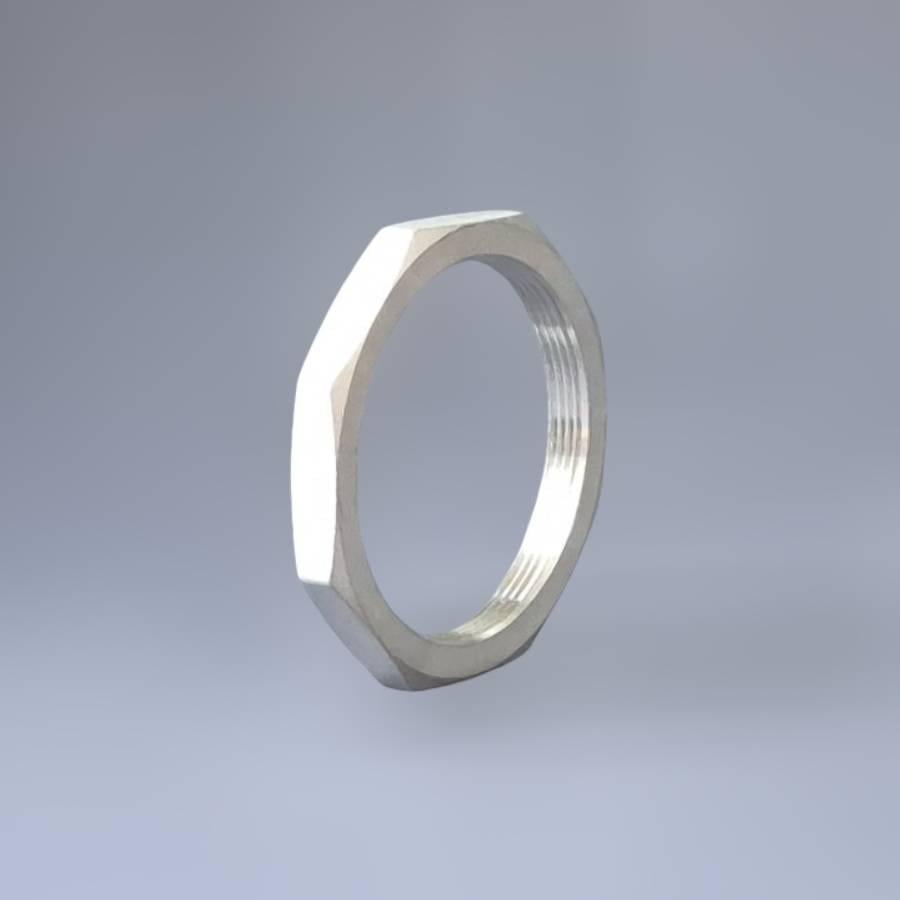

Контргайка нержавеющая резьбовая Ду80 3" восьмигранная н/ж сталь AISI304 DIN 431 BSPP Class 150

Контргайка нержавеющая резьбовая Ду80 (3") восьмигранная - это специальный крепежный элемент, предназначенный для предотвращения самоотвинчивания основных резьбовых соединений под действием вибраций и нагрузок. Изготавливается из нержавеющей стали марки AISI304 (аналог 08Х18Н10).

Технические характеристики Номинальный диаметр (DN/Ду): Ду80 или 3" дюйма. Номинальное давление (PN): Class 150 (до 1.6 МПа или 16 Бар), подходит для систем с низким и средним давлением. Материал корпуса: Нержавеющая сталь AISI304 / SS304 / 1.4301. Форма: Восьмигранная, обеспечивает удобный захват специфическим инструментом. Тип соединения: Резьбовое, внутренняя трубная цилиндрическая резьба BSPP (G). Стандарты: DIN 431, ГОСТ 8968-75 (аналог). Рабочая температура: Зависит от уплотнителя в основном соединении, сталь AISI304 выдерживает широкий диапазон температур. Синонимы и альтернативные названия

• Контргайка: Официальное техническое название, указывающее на ее функцию контровки.
• Контрящая гайка: Технический синоним, который прямо описывает действие – создание контрящего момента.
• Стопорная гайка: Технический термин, подчеркивающий способность гайки стопорить, то есть блокировать основное соединение.
• Фиксирующая гайка: Синоним, акцентирующий внимание на функции фиксации.
• Контровка: Распространенный профессиональный сленг, короткое и удобное название в рабочей среде.
• Трубная гайка DIN 431: Название по стандарту, часто используется в технической документации.

Преимущества контргайки Надежная фиксация: Эффективно предотвращает ослабление и самопроизвольное раскручивание резьбовых соединений, вызванное вибрациями, перепадами давления и температуры. Восьмигранная форма: Обеспечивает надежный захват ключом и позволяет прилагать значительный крутящий момент, что особенно удобно в ограниченном пространстве. Простота монтажа и демонтажа: Устанавливается стандартным инструментом без необходимости в сложной подготовке. Многоразовое использование: При отсутствии повреждений резьбы и граней, контргайку можно использовать повторно, что снижает эксплуатационные расходы. Компактность и малый вес: Имеет небольшую высоту и вес, благодаря чему незначительно увеличивает габариты и массу узла. Универсальность: Совместима со всеми стандартными фитингами с наружной трубной резьбой BSPP соответствующего диаметра. Области применения

• Промышленные трубопроводы: Для фиксации соединений на линиях транспортировки воды, пара, сжатого воздуха и других неагрессивных сред.
• Системы водоснабжения и отопления: Незаменима при монтаже радиаторов, кранов, фильтров и насосного оборудования.
• Насосное и компрессорное оборудование: Для предотвращения ослабления соединений на вибрирующих агрегатах.
• Машиностроение и станкостроение: Используется в гидравлических и пневматических системах для фиксации фитингов.
• Химическая и пищевая промышленность: Применяется в трубопроводах из нержавеющей стали AISI304 благодаря ее гигиеничности и стойкости к коррозии.
• Нефтегазовая отрасль: В системах с низким давлением для вспомогательных линий.

Преимущества нержавеющей стали Высокая коррозионная стойкость: Нержавеющая сталь AISI304 устойчива к воздействию влаги, атмосферных осадков и многих химических реагентов. Долговечность и надежность: Обеспечивает длительный срок службы фитинга без потери прочностных характеристик. Гигиеничность и экологическая безопасность: Материал не выделяет вредных веществ и одобрен для использования в пищевой и фармацевтической промышленности. Стойкость к температурам: Сохраняет свои свойства как при низких, так и при повышенных температурах. Прочность при высоком давлении: Гарантирует целостность соединения в пределах номинального давления Class 150. Эстетичный внешний вид: Изделия из нержавеющей стали не требуют дополнительного покрытия и хорошо выглядят в открытых конструкциях. Хорошая свариваемость и обрабатываемость: Позволяет легко интегрировать фитинги в сложные системы. Варианты удешевления и их последствия

• Использование стали AISI 201: Вместо AISI304 применяют более дешевую сталь с низким содержанием никеля. Последствие: Значительное снижение коррозионной стойкости, появление ржавчины во влажной среде, сокращение срока службы.
• Уменьшенная высота гайки: Производство контргаек с высотой меньше, чем требует стандарт DIN 431. Последствие: Уменьшение количества витков резьбы, что снижает надежность фиксации и прочность соединения.
• Некачественная обработка резьбы: Наличие заусенцев, неточный профиль или шаг резьбы. Последствие: Риск "заедания" (холодного сваривания) резьбы при монтаже, невозможность создать герметичное и надежное соединение.
• Отклонения в геометрии: Несоответствие размера под ключ или формы восьмигранника. Последствие: Проскальзывание ключа при затяжке, невозможность приложить необходимое усилие.

Монтаж и эксплуатация Рекомендации по монтажу: Очистка резьбы: Перед монтажом убедитесь, что резьба на трубе или фитинге чистая, без грязи и повреждений. Правильная последовательность: Сначала накручивается и затягивается основной соединительный элемент (муфта, сгон), затем до упора к нему подводится контргайка. Создание контрящего момента: Удерживая основной элемент одним ключом, вторым ключом с усилием затяните контргайку. Это создает напряжение в резьбе, которое и предотвращает раскручивание. Использование уплотнителя: Уплотнительный материал (лен, паста, ФУМ-лента) наносится только на резьбу основного соединения, а не на контргайку. Избегайте чрезмерного усилия: Не перетягивайте контргайку, чтобы не повредить резьбу. Рекомендации по эксплуатации:

• Совместимость сред: Убедитесь, что рабочая среда совместима со сталью AISI304.
• Периодический осмотр: Регулярно проверяйте соединения на предмет утечек, особенно в системах с высокой вибрацией.

Возможные риски и ограничения Заедание резьбы (Galling): Характерно для нержавеющих сталей. Рекомендуется использовать специальные смазки для предотвращения "холодного сваривания" при затяжке. Неправильный монтаж: Если не создать достаточный контрящий момент, гайка не будет выполнять свою функцию. Коррозия в агрессивных средах: Сталь AISI304 не подходит для сред с высоким содержанием хлоридов или сильных кислот. Превышение рабочего давления: Использование в системах с давлением выше Class 150 может привести к разрушению. Механические повреждения: Удары или деформация граней могут затруднить демонтаж.
