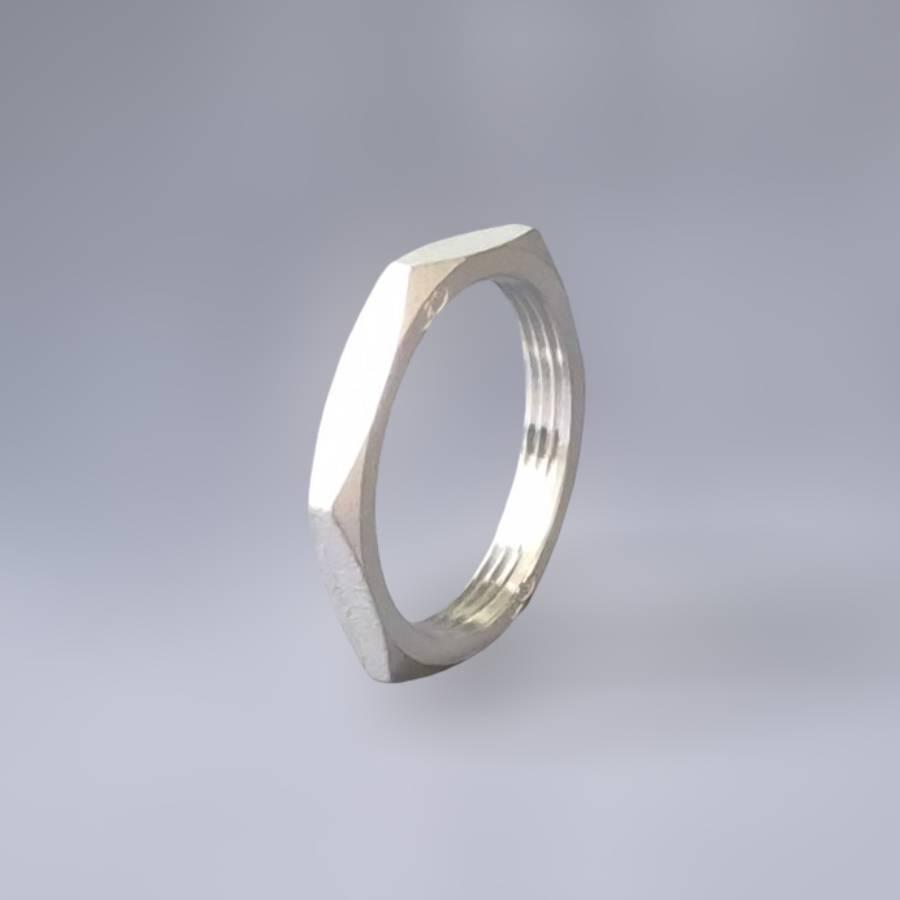

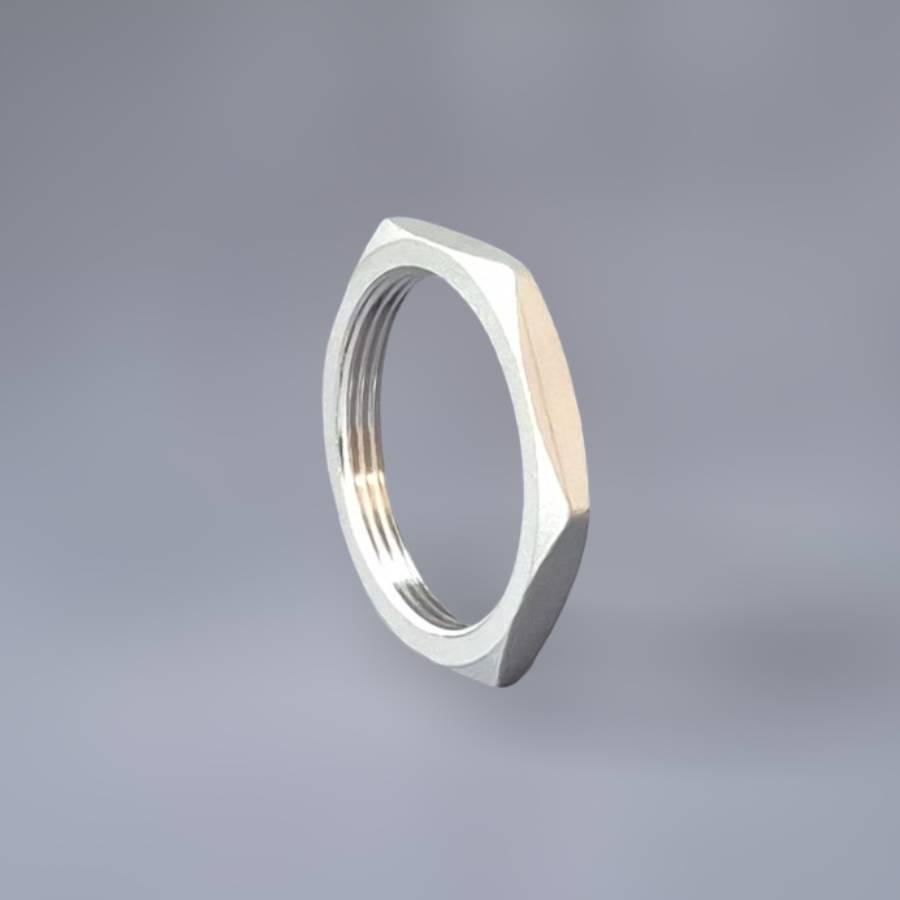

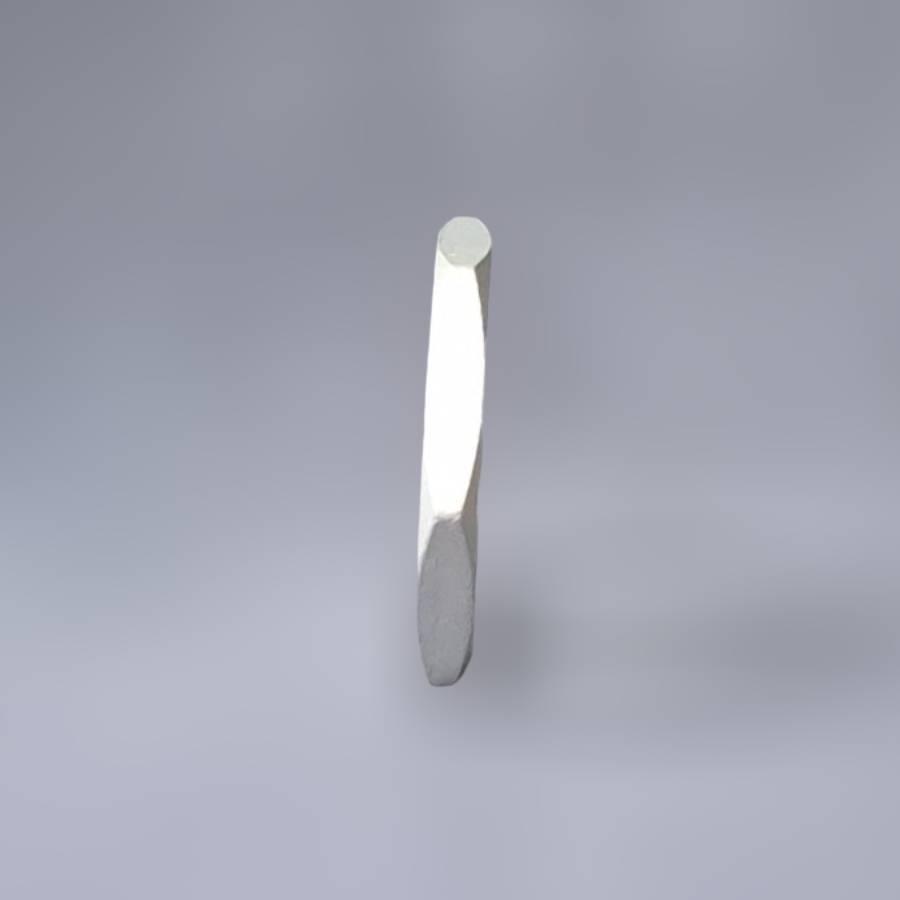

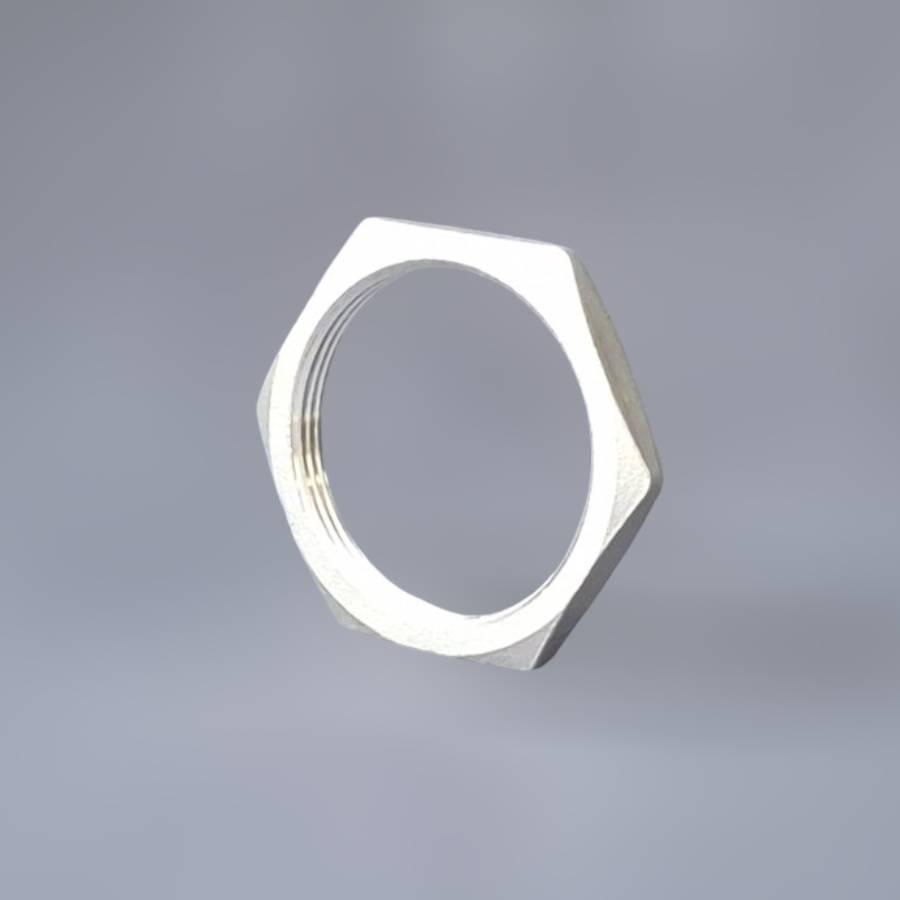

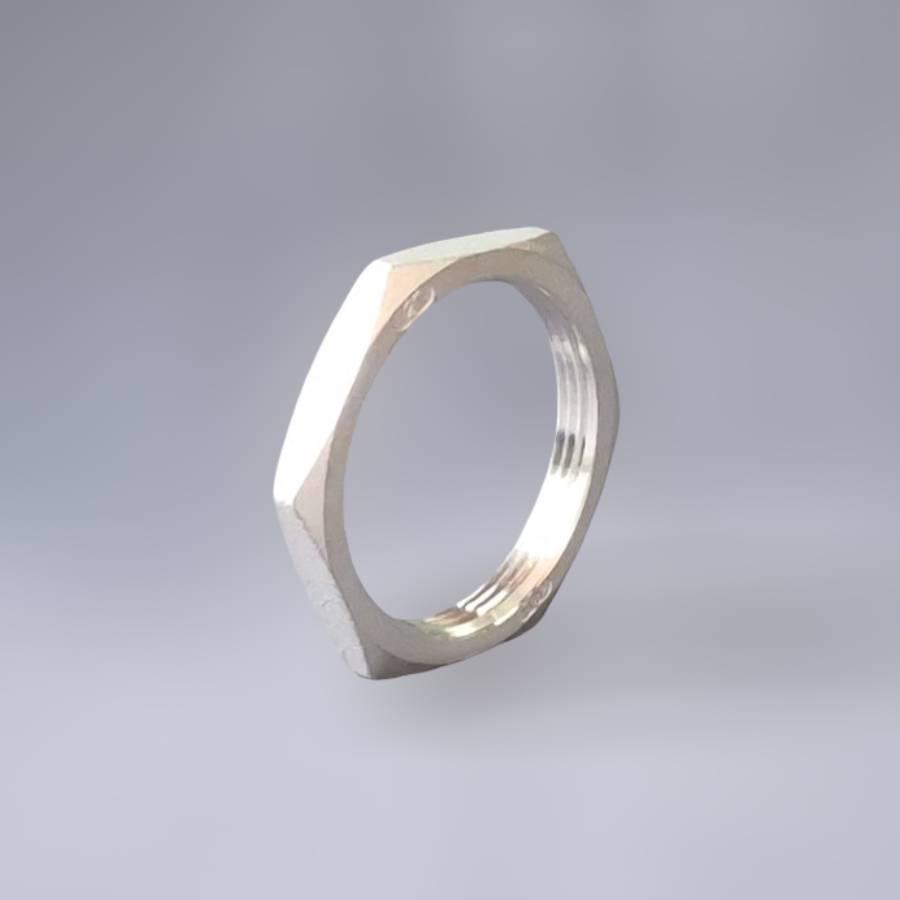

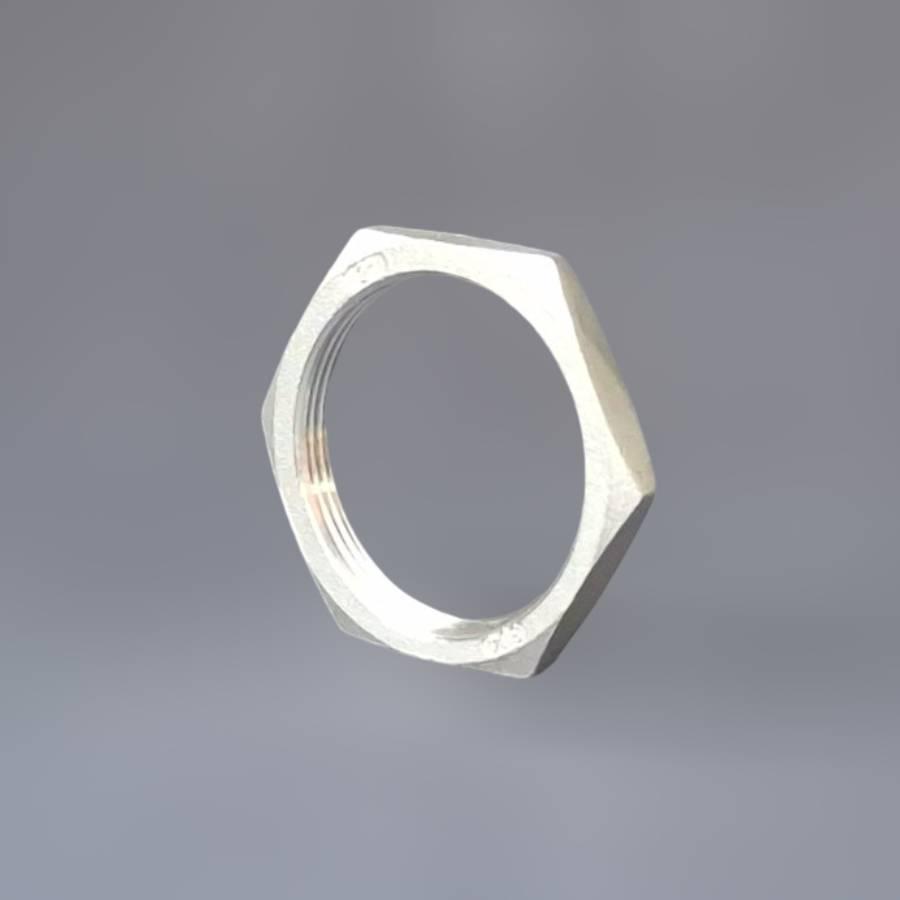

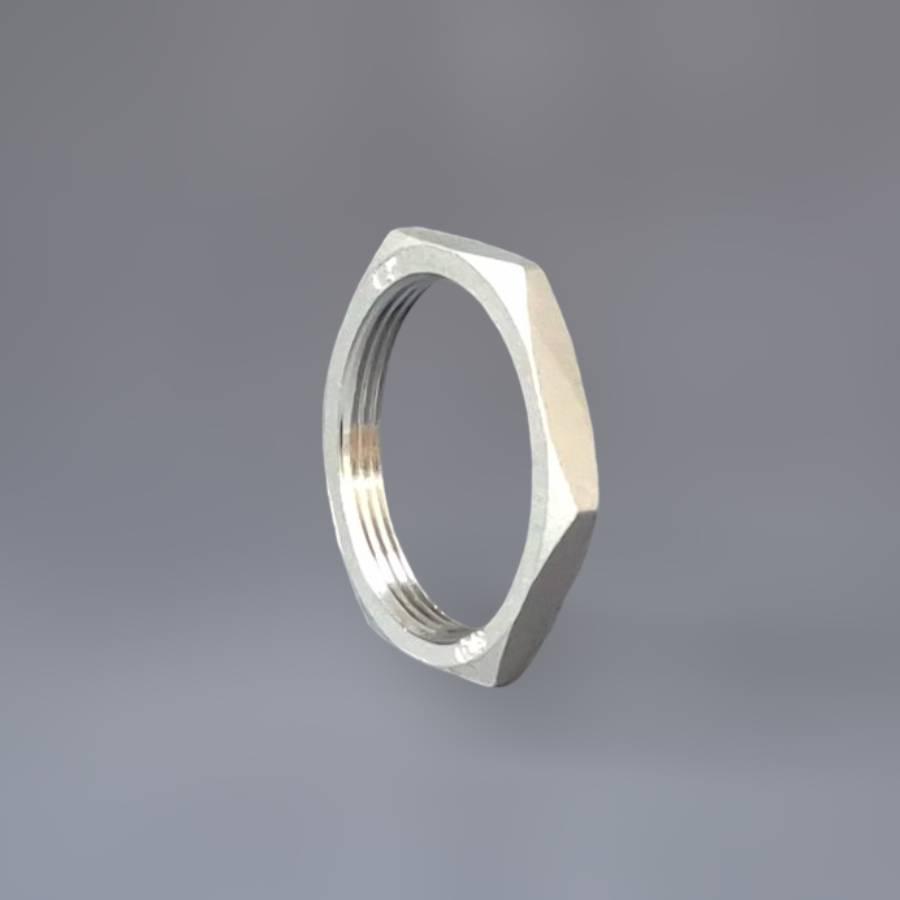

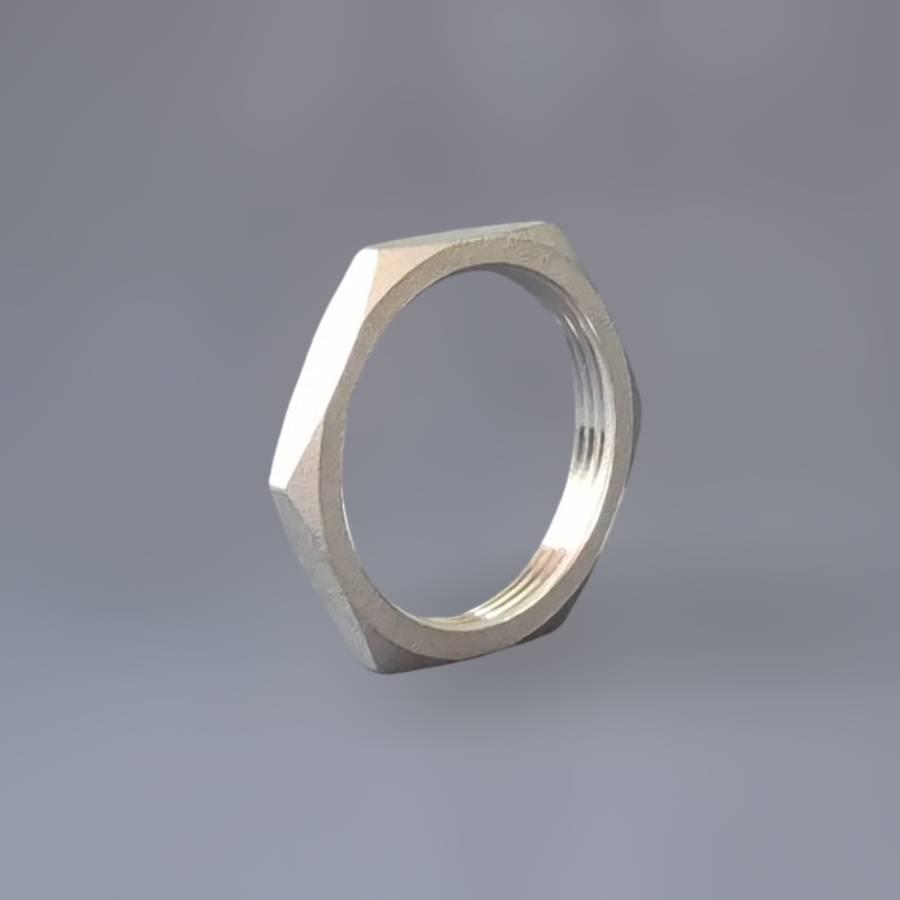

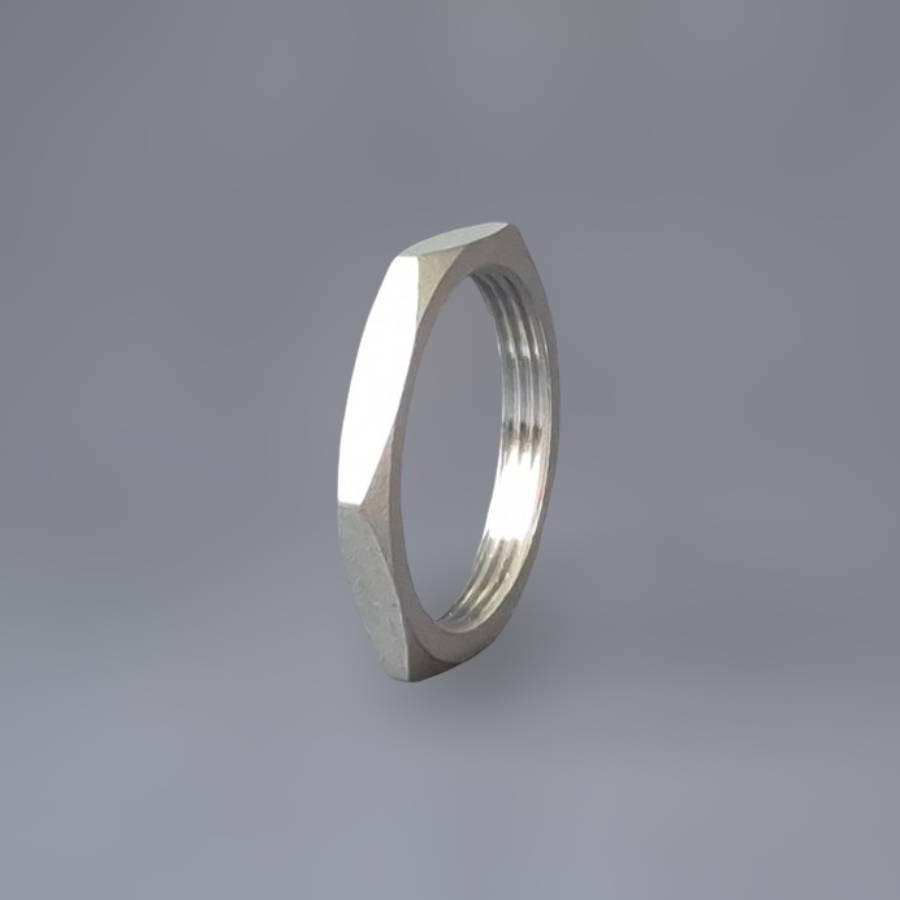

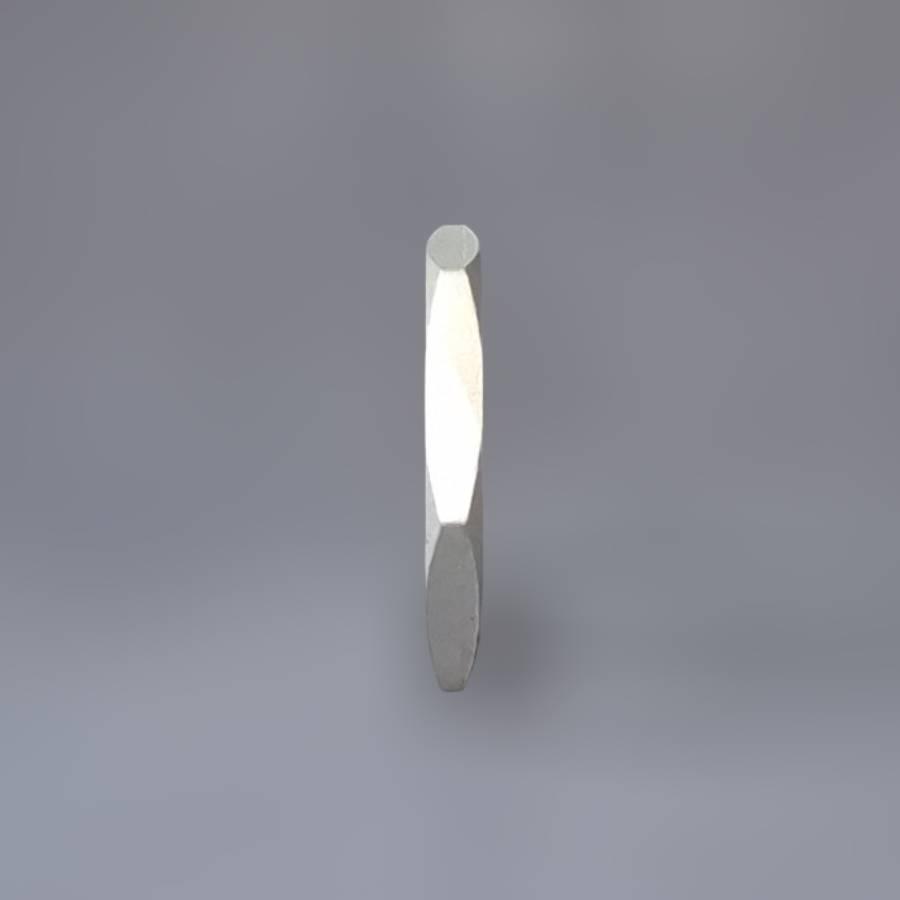

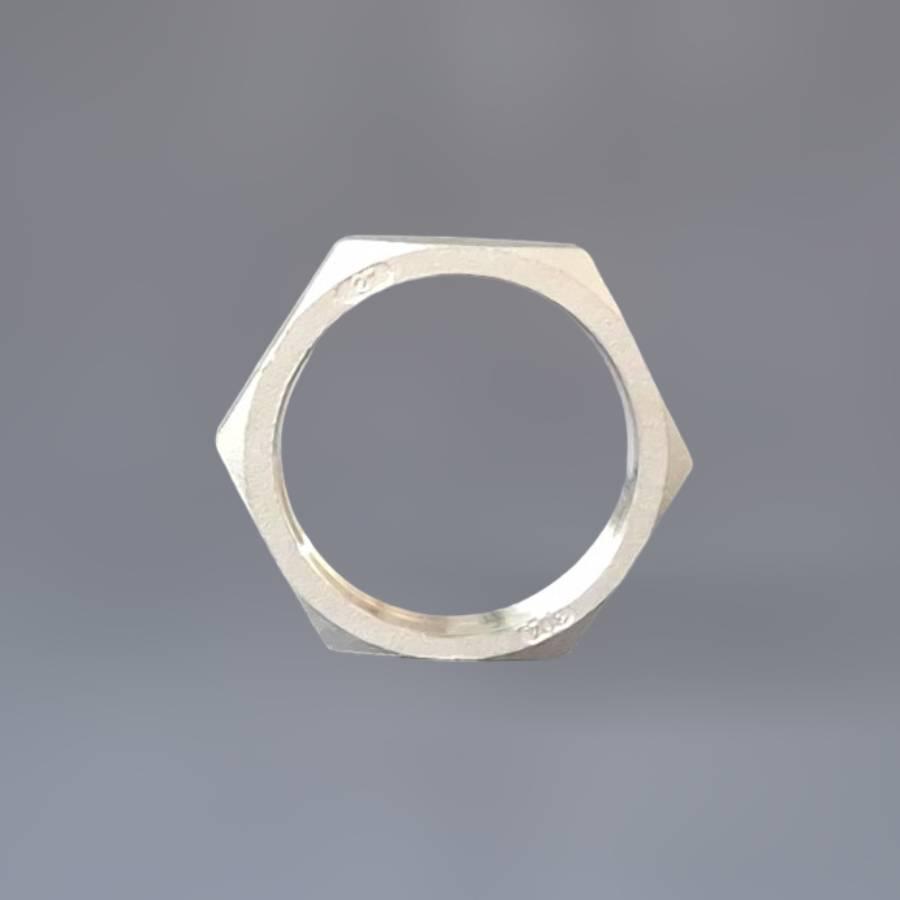

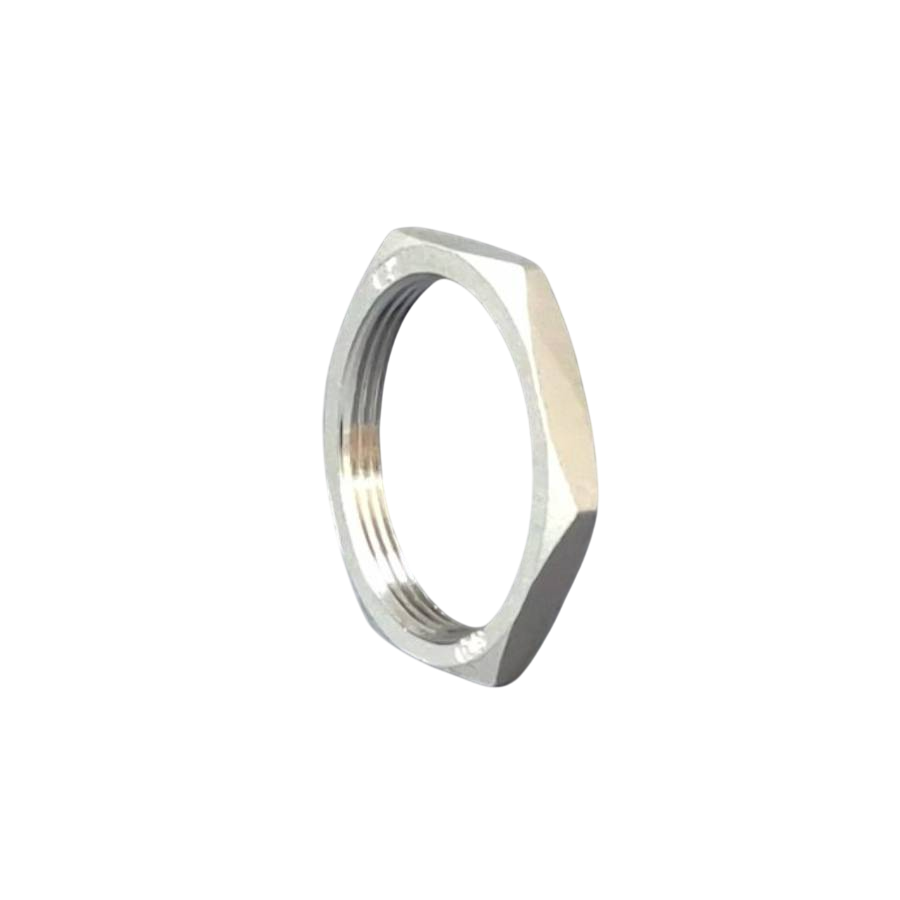

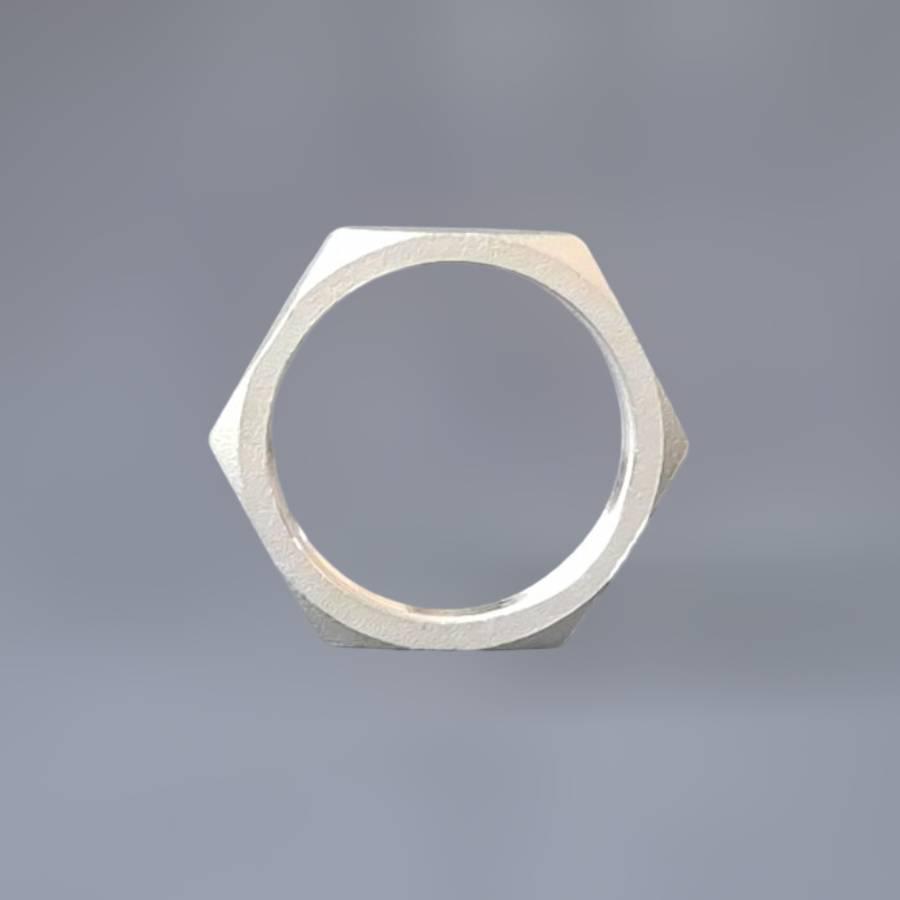

Контргайка муфтовая нержавеющая Ду50 2" н/ж сталь AISI304 резьба BSPP G2" Class 150 (PN20)

Контргайка нержавеющая муфтовая Ду50 (2") - это резьбовой фитинг, предназначенный для надежной фиксации и предотвращения самоотвинчивания резьбовых соединений на трубопроводах под воздействием вибраций и нагрузок. Производится из нержавеющей стали марки AISI304.

Технические характеристики Номинальный диаметр (DN/Ду): Ду50 или 2 дюйма. Номинальное давление (PN): Class 150, что примерно соответствует PN20 (20 бар). Материал корпуса: Нержавеющая сталь AISI304 (аналоги CF8, 1.4301, 08Х18Н10). Тип соединения: Внутренняя трубная цилиндрическая резьба BSPP (G 2"). Рабочая температура: От -20°C до +220°C. Исполнение: Шестигранная форма под стандартный гаечный ключ. Стандарты: Геометрия соответствует DIN 431, ГОСТ 8969-75. Синонимы и альтернативные названия

• Контргайка: Классическое техническое название, закрепленное в стандартах.
• Гайка контрящая: Технический синоним, который точно описывает функцию предотвращения ослабления основного крепления.
• Locknut (Локнат): Англицизм, широко используемый специалистами и инженерами для обозначения данного типа фитинга.
• Фиксирующая гайка: Описательное название, указывающее на основное назначение – фиксацию соединения.
• Гайка для сгона: Профессиональный сленг; часто используется в паре со сгоном для создания разъемного соединения на уже смонтированном трубопроводе.
• Контрогайка: Разговорный вариант, часто встречающийся в обиходе у монтажников.

Преимущества контргайки Надежная фиксация: Эффективно предотвращает ослабление и самопроизвольное откручивание резьбовых соединений, которые подвергаются вибрациям, перепадам давления и температуры. Простота монтажа и демонтажа: Устанавливается с помощью обычного гаечного ключа, не требует специального оборудования или навыков. Многократное использование: Конструкция позволяет многократно использовать фитинг без потери его фиксирующих свойств, что удобно при обслуживании и ремонте системы. Повышение герметичности соединения: При затягивании создает дополнительное осевое усилие, которое уплотняет соединение, работая в паре с уплотнительным материалом (ФУМ-лента, сантехнический лен). Компактность и универсальность: Небольшие габариты позволяют применять ее в стесненных условиях, а стандартная трубная резьба обеспечивает совместимость с большинством фитингов. Долговечность: Отсутствие движущихся частей и изнашиваемых элементов обеспечивает длительный срок службы, сопоставимый со сроком службы самого трубопровода. Области применения

• Промышленное оборудование и технологические линии
• Системы водоснабжения и отопления
• Пневматические и гидравлические системы
• Насосные станции и компрессорные установки
• Машиностроение и приборостроение
• Пищевая промышленность
• Химическая и нефтегазовая промышленность
• Энергетика

Преимущества нержавеющей стали Высокая коррозионная стойкость: Сталь AISI304 устойчива к воздействию воды, пара, слабых кислотных и щелочных растворов. Долговечность и надежность: Материал не подвержен хрупкому разрушению и сохраняет свои свойства на протяжении десятилетий. Гигиеничность и экологическая безопасность: Поверхность нержавеющей стали не имеет пор, что предотвращает скопление бактерий и загрязнений, делая ее идеальной для пищевых и фармацевтических производств. Стойкость к температурам: Сохраняет механическую прочность в широком диапазоне температур, от криогенных до высоких. Прочность при высоком давлении: Способна выдерживать значительные нагрузки без деформации. Эстетичный внешний вид: Изделия из нержавеющей стали не требуют дополнительного покрытия и хорошо выглядят в открытых системах. Добрая свариваемость и обрабатываемость: Материал легко поддается механической обработке. Варианты удешевления и их последствия

• Использование стали низкого качества (например, AISI 201): Резко снижается коррозионная стойкость, особенно во влажной среде или при контакте с агрессивными веществами. Последствия – ржавчина, преждевременный выход из строя.
• Уменьшение толщины и высоты гайки: Снижается механическая прочность. Последствия – риск срыва резьбы или разрушения гайки при затягивании с необходимым усилием.
• Нарушение геометрии резьбы: Несоответствие шага или профиля резьбы стандартам. Последствия – невозможность накрутить гайку, люфт, повреждение резьбы на ответном фитинге и ненадежная фиксация.
• Отсутствие качественной обработки: Наличие заусенцев и острых кромок. Последствия – трудности при монтаже, повреждение уплотнительных материалов и риск травмирования персонала.

Монтаж и эксплуатация Рекомендации по монтажу Очистка резьбы: Перед монтажом убедитесь, что резьба на трубе и фитинге чистая, без грязи, ржавчины и повреждений. Нанесение уплотнителя: На наружную резьбу фитинга нанесите уплотнительный материал (например, ФУМ-ленту или анаэробный герметик). Закручивание основного фитинга: Сначала до упора закручивается основной элемент (например, муфта или сгон). Установка контргайки: Плотно прижмите контргайку к торцу основного фитинга и затяните ее с помощью гаечного ключа, создавая распор и фиксируя соединение. Контроль затяжки: Прикладывайте умеренное усилие, чтобы не сорвать резьбу. Соединение должно быть неподвижным. Рекомендации по эксплуатации

• Совместимость среды: Убедитесь, что рабочая среда совместима с нержавеющей сталью AISI304.
• Периодический осмотр: Регулярно проверяйте соединения на предмет утечек, особенно в системах с высокой вибрацией или частыми перепадами температур.
• Избегание гальванической коррозии: При контакте с элементами из углеродистой стали во влажной среде используйте диэлектрические прокладки.

Возможные риски и ограничения Неправильное применение: Контргайка не является герметизирующим элементом, она лишь фиксирует соединение. Герметичность достигается за счет уплотнителя. Превышение момента затяжки: Чрезмерное усилие может привести к повреждению резьбы как на гайке, так и на сопрягаемой детали. Хлоридная коррозия: Сталь AISI304 уязвима к коррозии в средах с высоким содержанием хлоридов (например, морская вода). Неправильный выбор уплотнителя: Использование уплотнительного материала, несовместимого с рабочей средой или температурой, приведет к потере герметичности. Температурные деформации: При резких и значительных колебаниях температуры возможно ослабление соединения из-за разницы в коэффициентах теплового расширения материалов.
