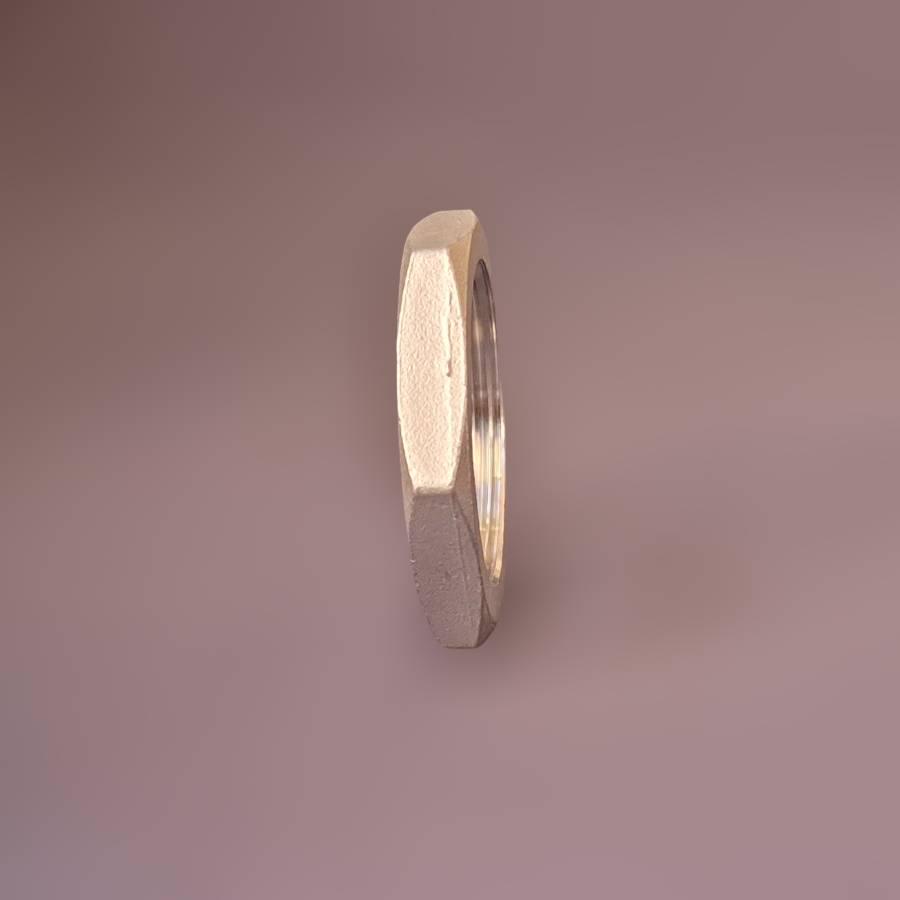

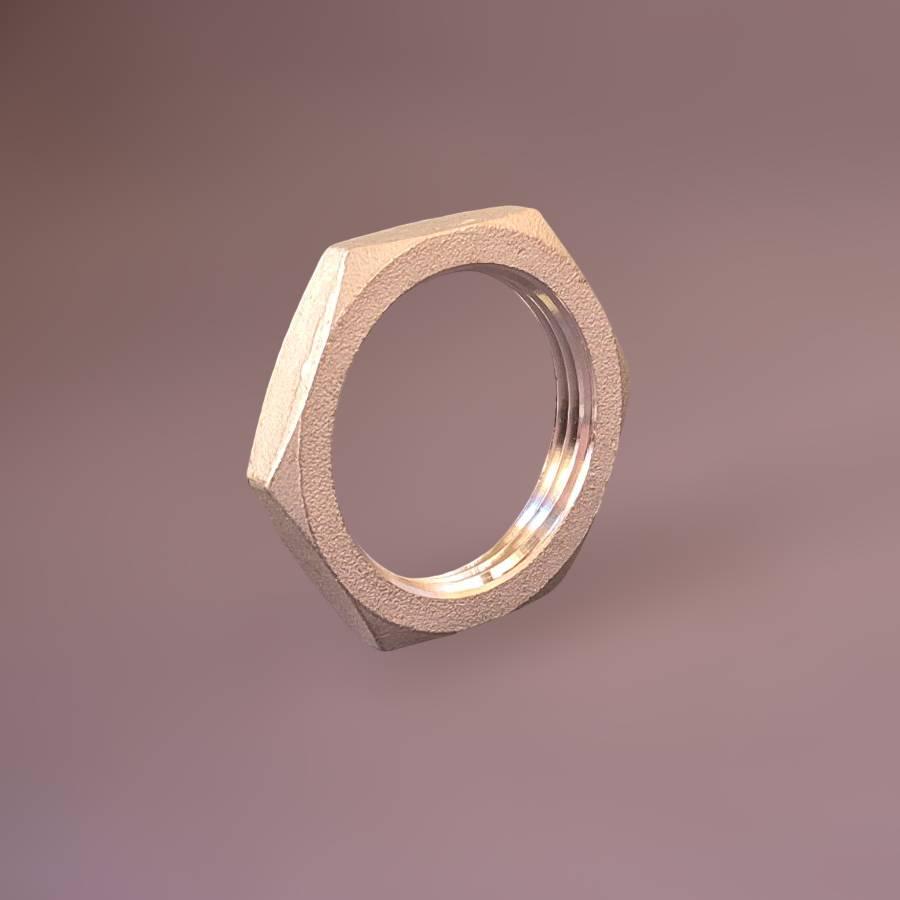

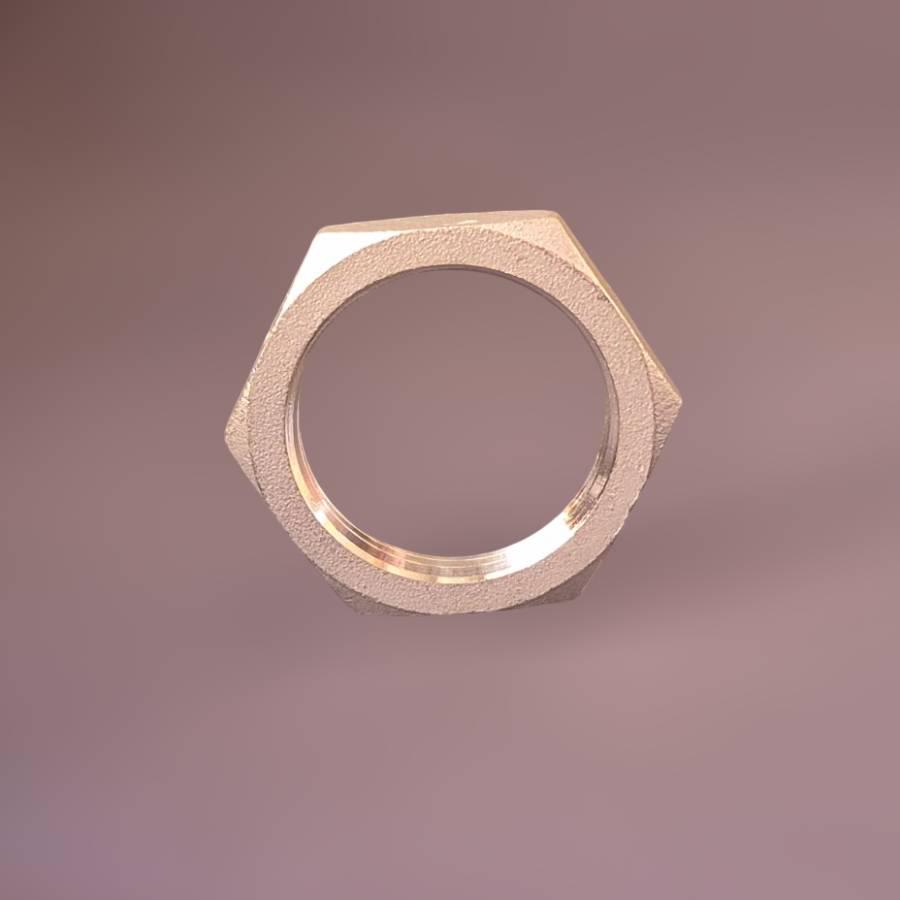

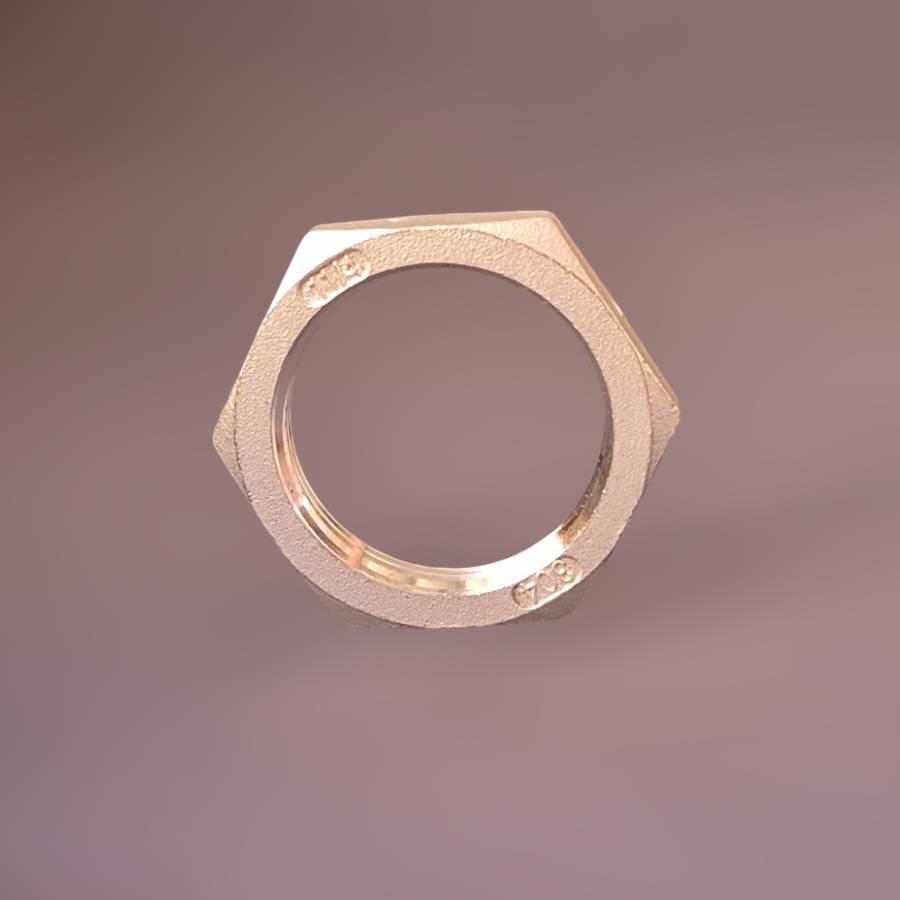

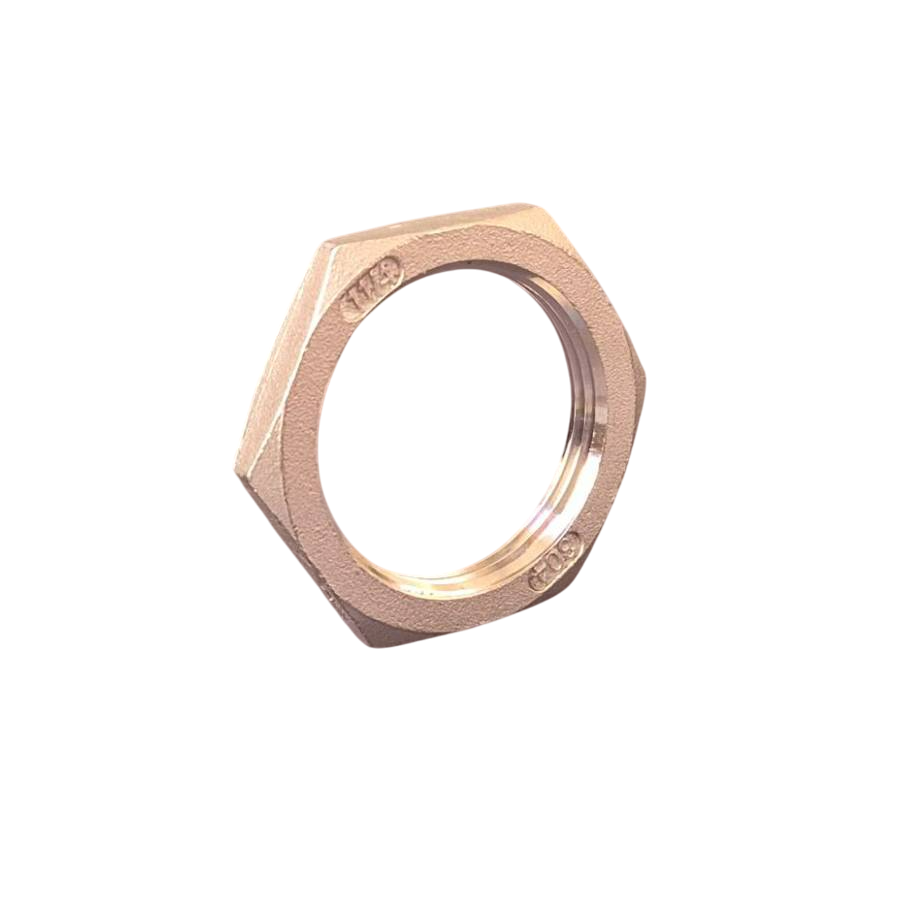

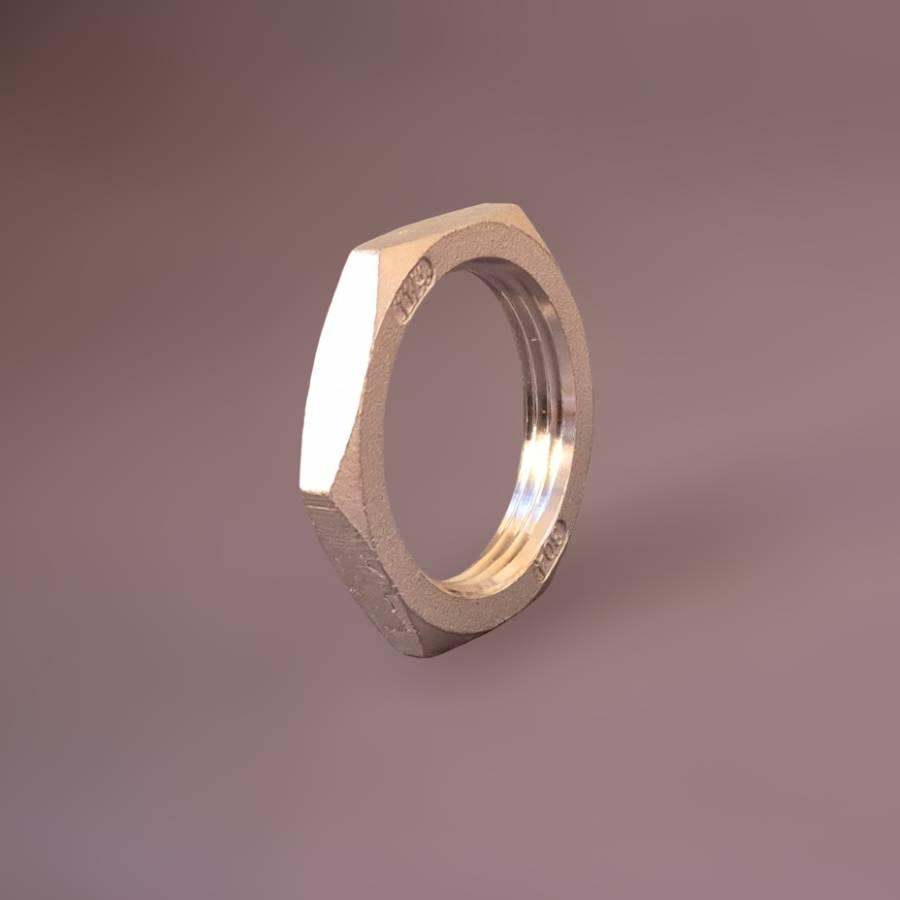

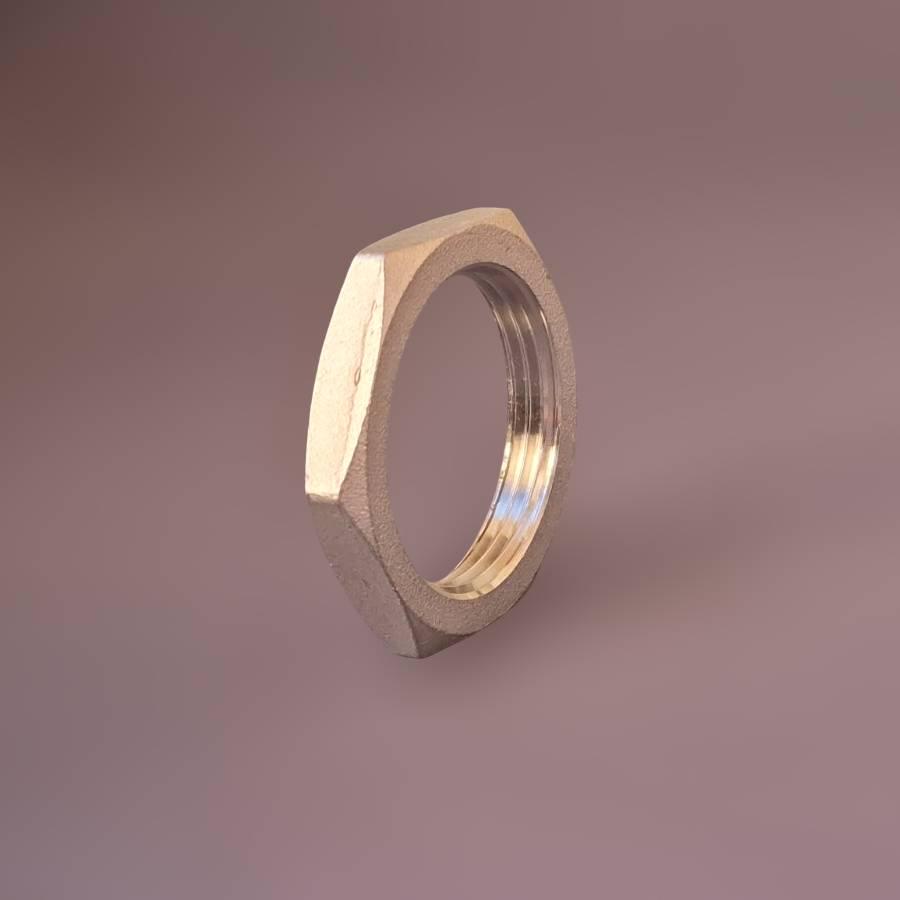

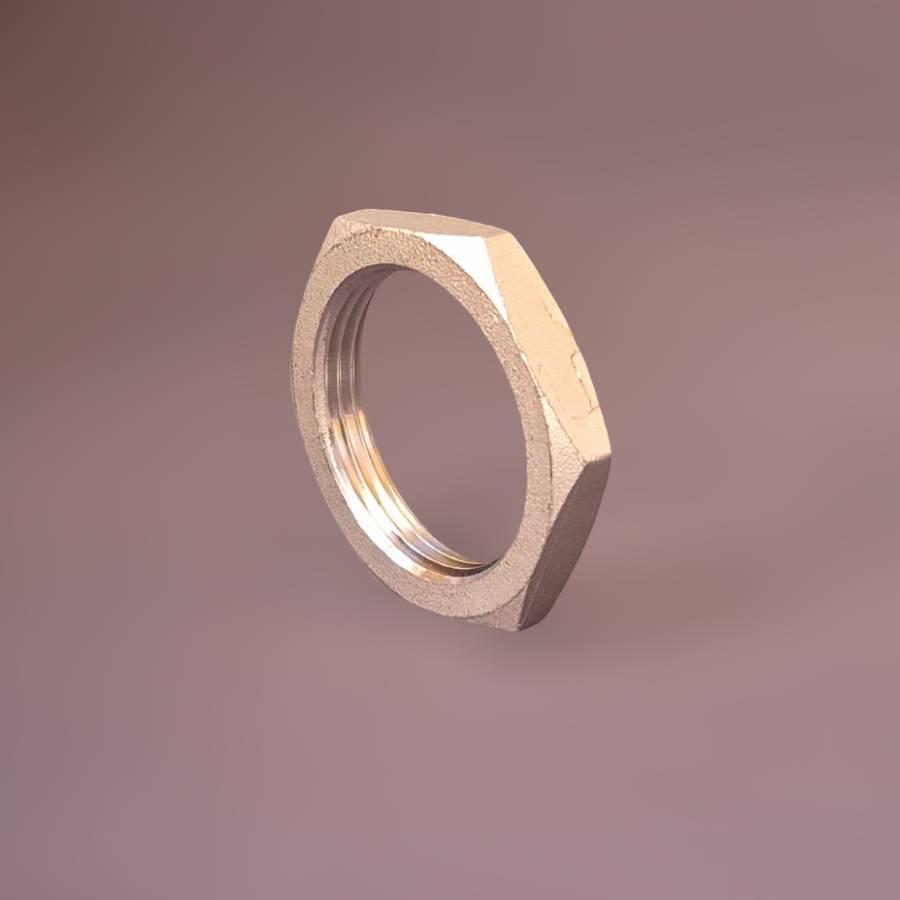

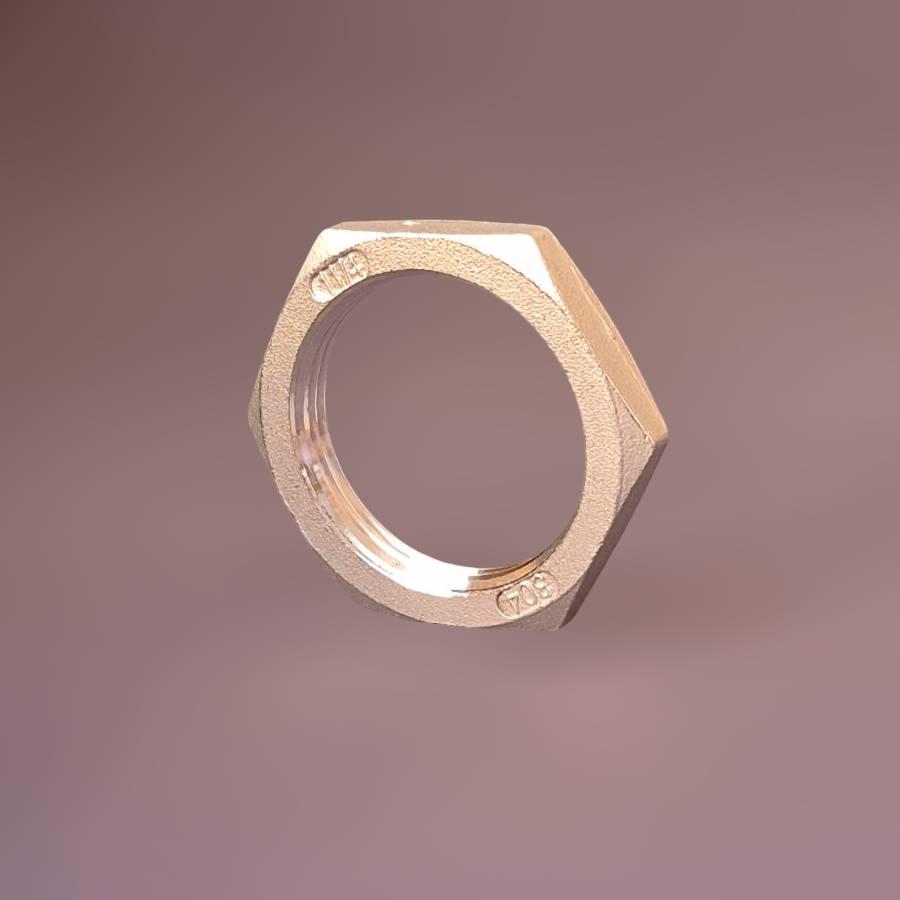

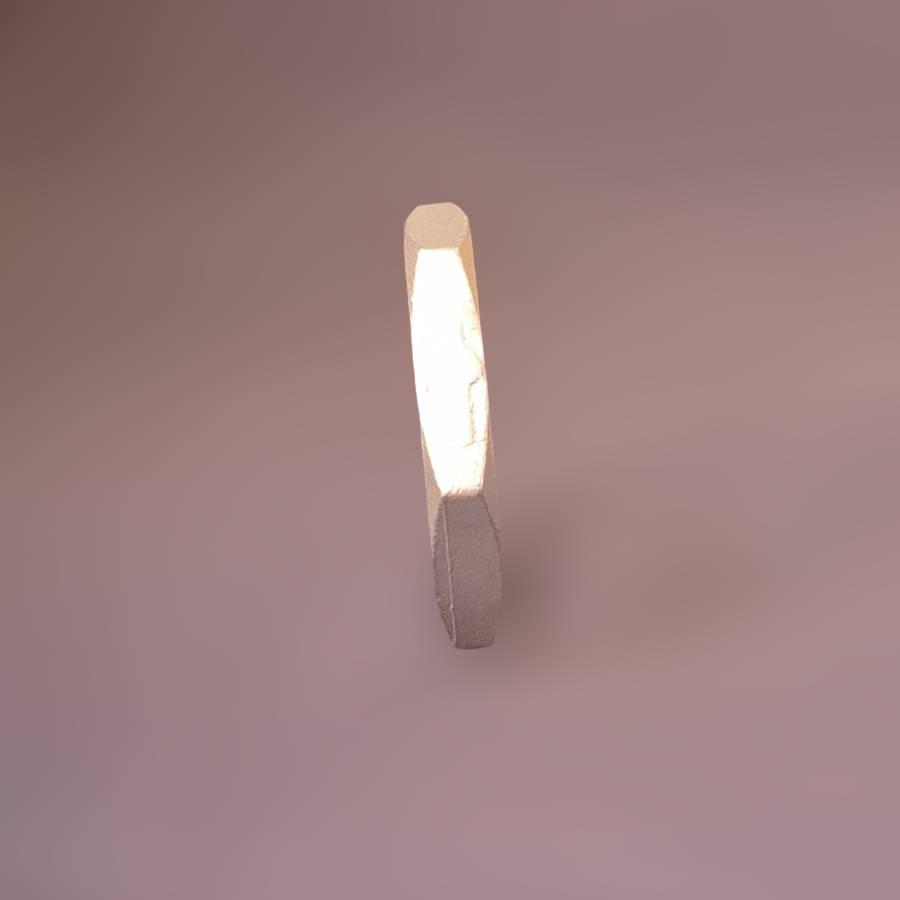

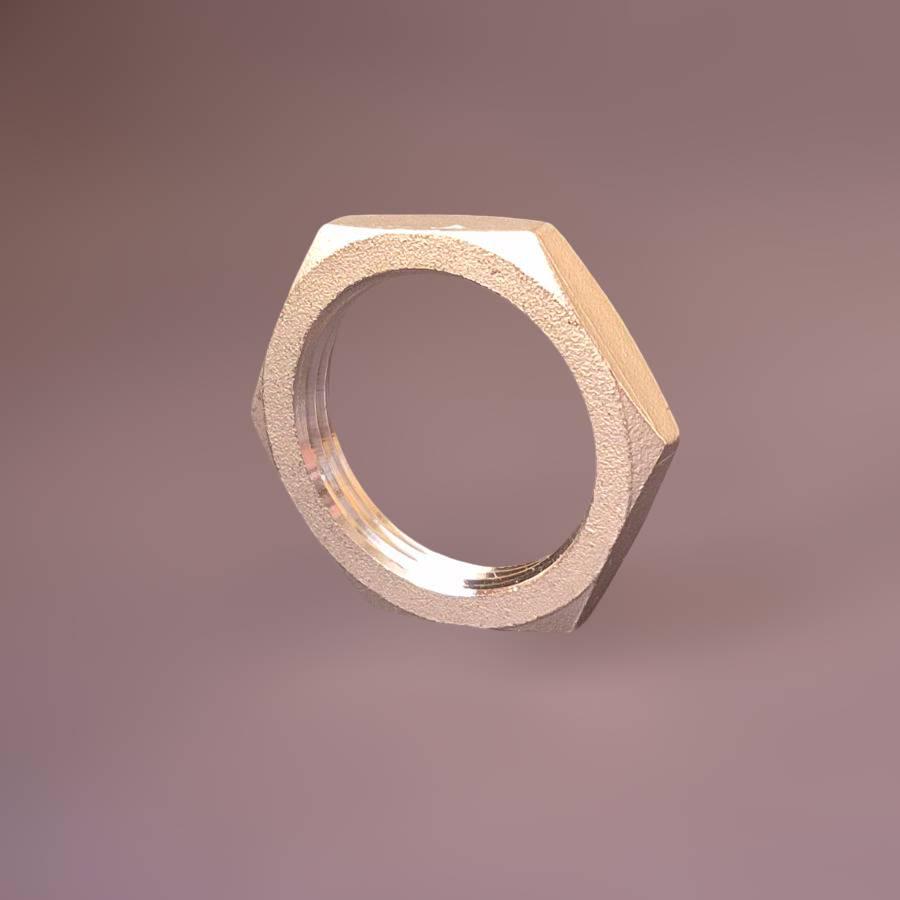

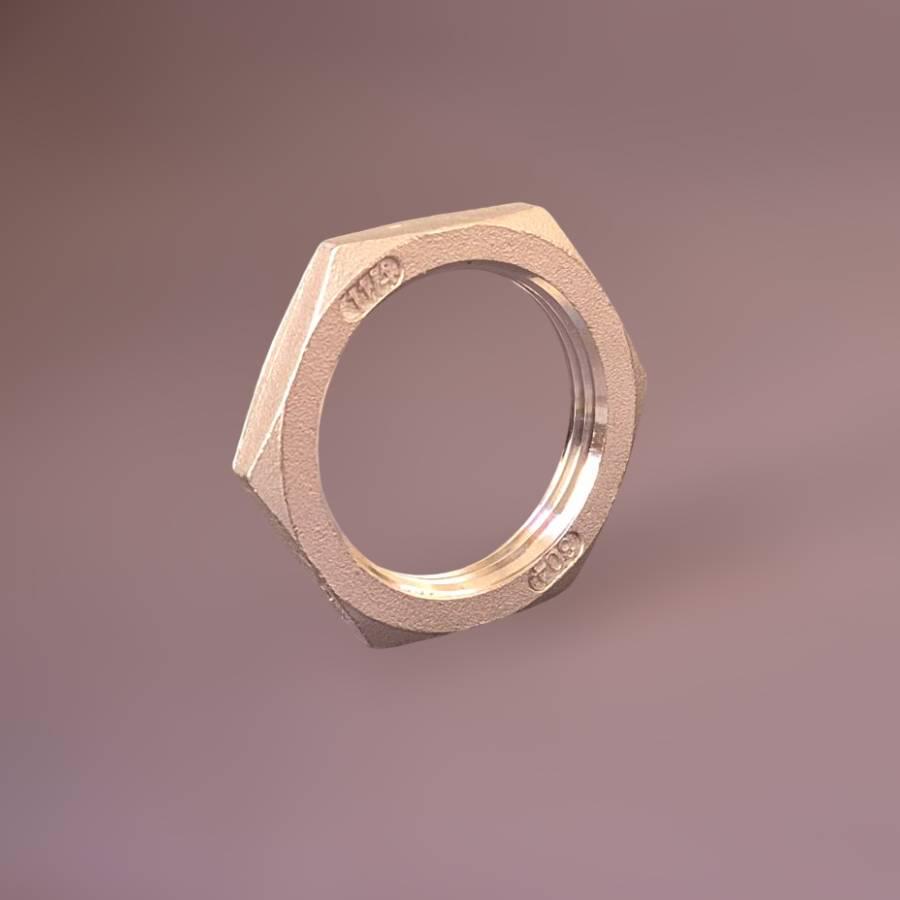

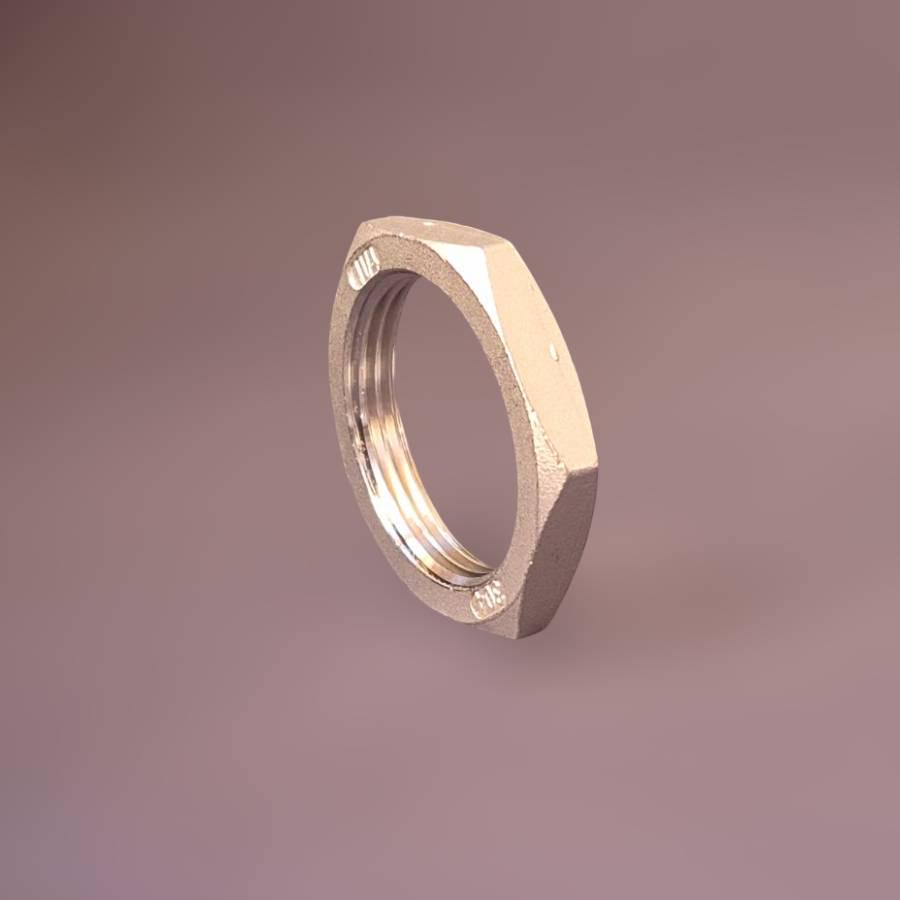

Контргайка нержавеющая муфтовая DN32 1"1/4 н/ж сталь AISI304 шестигранная резьба BSPP ГОСТ 8969-75

Контргайка нержавеющая муфтовая DN32 (1"1/4) из стали AISI304 - это специализированный резьбовой фитинг, предназначенный для надежной фиксации и предотвращения самоотвинчивания других элементов трубопровода (муфт, сгонов, кранов) в условиях вибраций и механических нагрузок. Изготавливается из нержавеющей стали марки AISI304 (отечественный аналог 08Х18Н10).

Технические характеристики Номинальный диаметр (DN/Ду): DN32, что соответствует условному проходу 32 мм или 1 1/4 дюйма. Номинальное давление (PN): Рассчитана на давление в системе до 1,6 МПа (16 бар). Материал корпуса: Нержавеющая сталь AISI304 (пищевая сталь), обеспечивающая превосходную коррозионную стойкость. Тип соединения: Резьбовое (муфтовое) с внутренней трубной цилиндрической резьбой G 1 1/4" стандарта BSPP (British Standard Pipe Parallel). Форма: Шестигранная, для удобного монтажа с использованием стандартного гаечного ключа. Стандарт изготовления: Геометрия и размеры соответствуют нормам DIN 431 и ГОСТ 8969-75. Рабочая температура: Диапазон рабочих температур ограничен свойствами уплотнительного материала, но сам материал AISI304 эффективно работает в широком температурном диапазоне. Синонимы и альтернативные названия

• Контргайка: Официальное техническое название, указывающее на ее основную функцию – контрение, то есть предотвращение раскручивания резьбового соединения.
• Контрящая гайка: Технический синоним, который прямо описывает действие, выполняемое деталью для фиксации.
• Стопорная гайка: Распространенный технический термин, подчеркивающий, что гайка "стопорит" основной крепежный или соединительный элемент.
• Фиксирующая гайка: Синоним, который акцентирует внимание на функции жесткой фиксации деталей в неподвижном состоянии.
• Гаечный замок: Технический термин, описывающий систему из основной гайки/фитинга и контргайки, которая "запирает" соединение.
• Низкая гайка: Иногда используется как сленговое название из-за ее меньшей высоты по стандарту DIN 431 по сравнению со стандартными крепежными гайками.

Преимущества контргайки Надежная фиксация: Эффективно предотвращает самопроизвольное ослабление и раскручивание резьбовых соединений под действием вибраций, гидравлических ударов и температурных расширений. Простота монтажа: Установка не требует специального инструмента, достаточно двух стандартных гаечных ключей. Многоразовое использование: В отличие от деформируемых стопорных элементов, нержавеющую контргайку можно использовать повторно без потери ее фиксирующих свойств. Повышение герметичности: При использовании с уплотнительными материалами (лен, ФУМ-лента) контргайка создает дополнительное осевое давление на уплотнитель, повышая герметичность узла. Компактность и экономичность: Имеет небольшие габариты и вес, что делает ее экономичным и универсальным решением для фиксации. Универсальность: Совместима со всеми стандартными фитингами (сгоны, ниппели, муфты), имеющими наружную трубную резьбу BSPP соответствующего диаметра. Области применения

• Промышленное оборудование и технологические линии: Фиксация клапанов, фильтров, насосов и других устройств.
• Системы водоснабжения и отопления: Монтаж трубопроводов, подключение радиаторов, бойлеров и сантехнической арматуры.
• Пищевая промышленность: Сборка трубопроводных систем для транспортировки напитков, молока, масел благодаря гигиеничности стали AISI304.
• Химическая и фармацевтическая промышленность: Применяется в системах, где важна стойкость к агрессивным средам.
• Нефтегазовая промышленность: Используется в трубопроводах низкого и среднего давления.
• Машиностроение и приборостроение: Крепление элементов в различных механизмах и конструкциях, подверженных вибрациям.
• Пневматические и гидравлические системы: Обеспечение надежности соединений в системах, работающих под давлением.

Преимущества нержавеющей стали Высокая коррозионная стойкость: Сталь AISI304 устойчива к воздействию воды, пара, слабых кислот, щелочей и органических растворителей. Долговечность и надежность: Обеспечивает длительный срок службы соединений без необходимости частой замены. Гигиеничность и экологическая безопасность: Материал не вступает в реакцию с пищевыми продуктами и питьевой водой, легко очищается. Стойкость к температурам: Сохраняет свои механические свойства в широком диапазоне температур. Прочность при высоком давлении: Выдерживает значительные механические нагрузки и давление в системе. Эстетичный внешний вид: Соединения выглядят аккуратно и не требуют дополнительной покраски или защитных покрытий. Добрая свариваемость и обрабатываемость: Хотя для контргайки это не основное, сталь AISI304 легко поддается обработке. Варианты удешевления и их последствия

• Использование стали низкого качества (AISI 201): Вместо AISI304 могут применять более дешевую сталь AISI 201. Последствия: Значительное снижение коррозионной стойкости, появление ржавчины во влажной среде, сокращение срока службы.
• Уменьшение высоты и толщины стенок: Производство гаек с меньшей высотой и толщиной, чем предусмотрено стандартом DIN 431. Последствия: Снижение механической прочности, риск срыва резьбы при затяжке, недостаточная площадь контакта для надежной фиксации.
• Нарушение геометрии резьбы: Неточное изготовление резьбы с отклонениями по шагу или профилю. Последствия: Затрудненный монтаж, люфт в соединении, снижение эффективности контровки, что может привести к самоотвинчиванию.
• Отсутствие финишной обработки: Пропуск этапа удаления заусенцев и полировки. Последствия: Риск пореза при монтаже, неэстетичный вид, потенциальные очаги для скопления грязи и развития коррозии.

Монтаж и эксплуатация Рекомендации по монтажу: Подготовка резьбы: Убедитесь, что резьба на трубе или фитинге чистая, без повреждений и заусенцев. Порядок закручивания: Сначала навинтите и затяните основной соединительный элемент (например, муфту). Затем до упора к нему подведите контргайку. Уплотнение: При необходимости герметизации, на наружную резьбу перед муфтой наматывается уплотнительный материал (ФУМ-лента, сантехнический лен, анаэробный герметик). Затяжка: Удерживая ключом основной элемент, вторым ключом с усилием затяните контргайку. Это создает напряжение в резьбе, которое и предотвращает раскручивание. Проверка: После монтажа убедитесь в отсутствии люфта и, если система под давлением, проверьте герметичность соединения. Рекомендации по эксплуатации:

• Соответствие параметров: Используйте контргайку строго в системах, где давление и температура не превышают допустимые для стали AISI304 и уплотнителя.
• Совместимость среды: Убедитесь, что рабочая среда не является агрессивной для стали AISI304 (например, концентрированные кислоты или хлориды).
• Периодический осмотр: В системах с высокой вибрацией рекомендуется периодически проверять затяжку соединений.

Возможные риски и ограничения Неправильный выбор материала: Использование AISI304 в средах с высоким содержанием хлоридов может привести к точечной коррозии. Чрезмерная затяжка: Приложение избыточного усилия при монтаже может привести к срыву резьбы на гайке или ответном фитинге. Некачественный уплотнитель: Использование неподходящего или старого уплотнительного материала может стать причиной протечек, несмотря на надежную фиксацию. Гальваническая коррозия: При контакте с элементами из углеродистой стали во влажной среде может возникнуть гальваническая пара, ускоряющая коррозию менее стойкого металла. Неполная фиксация: Если контргайка затянута недостаточно сильно, она не будет выполнять свою функцию, и соединение может ослабнуть.
