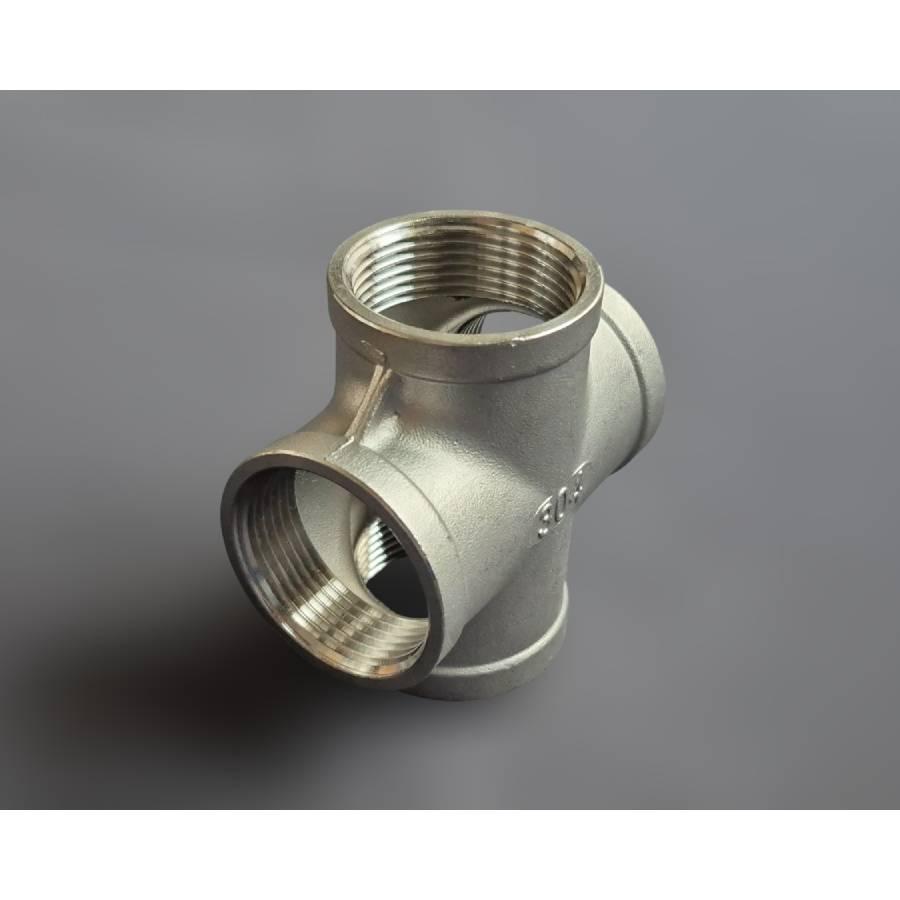

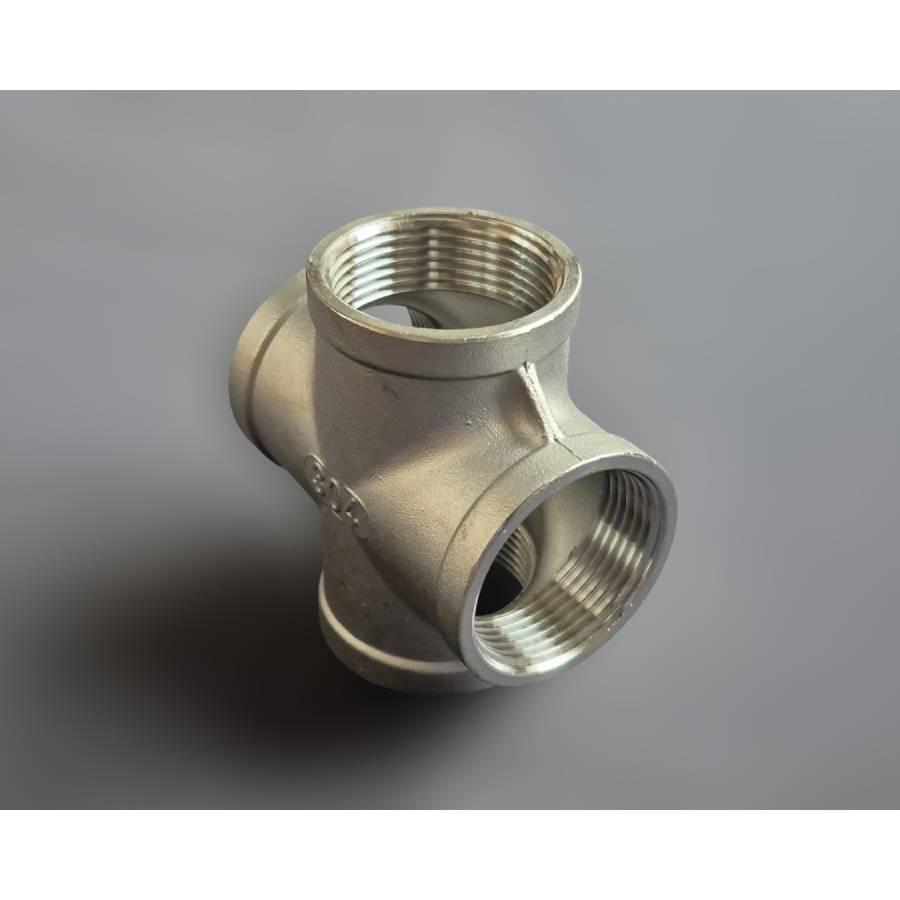

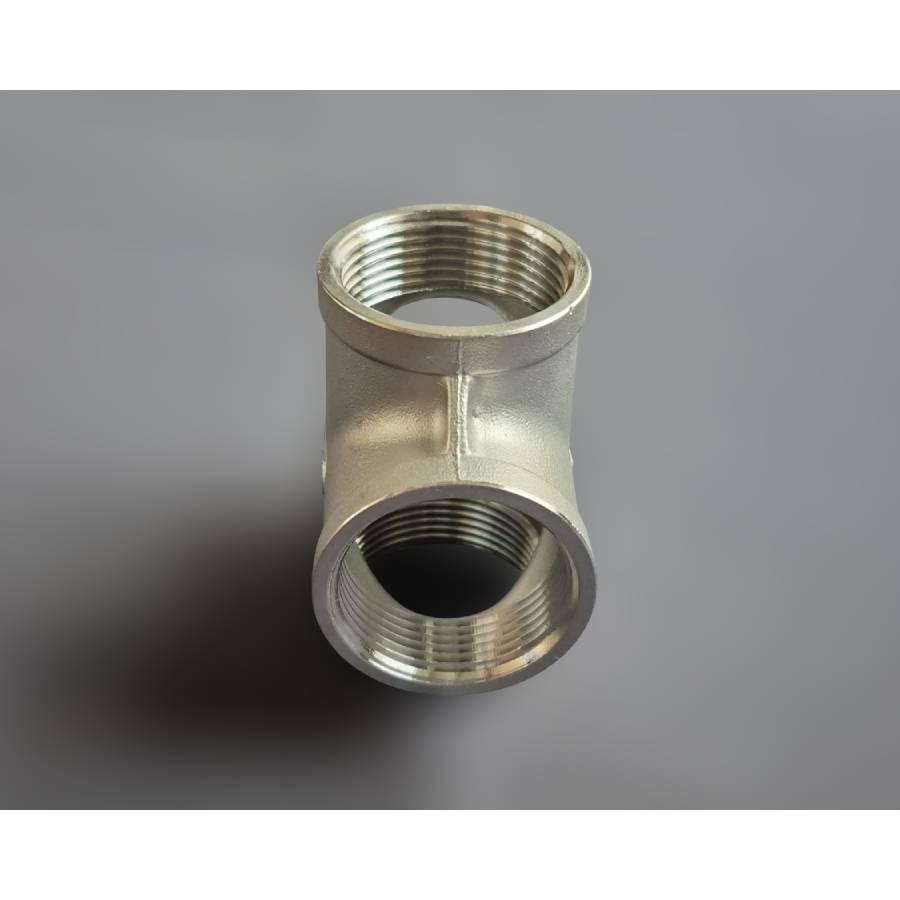

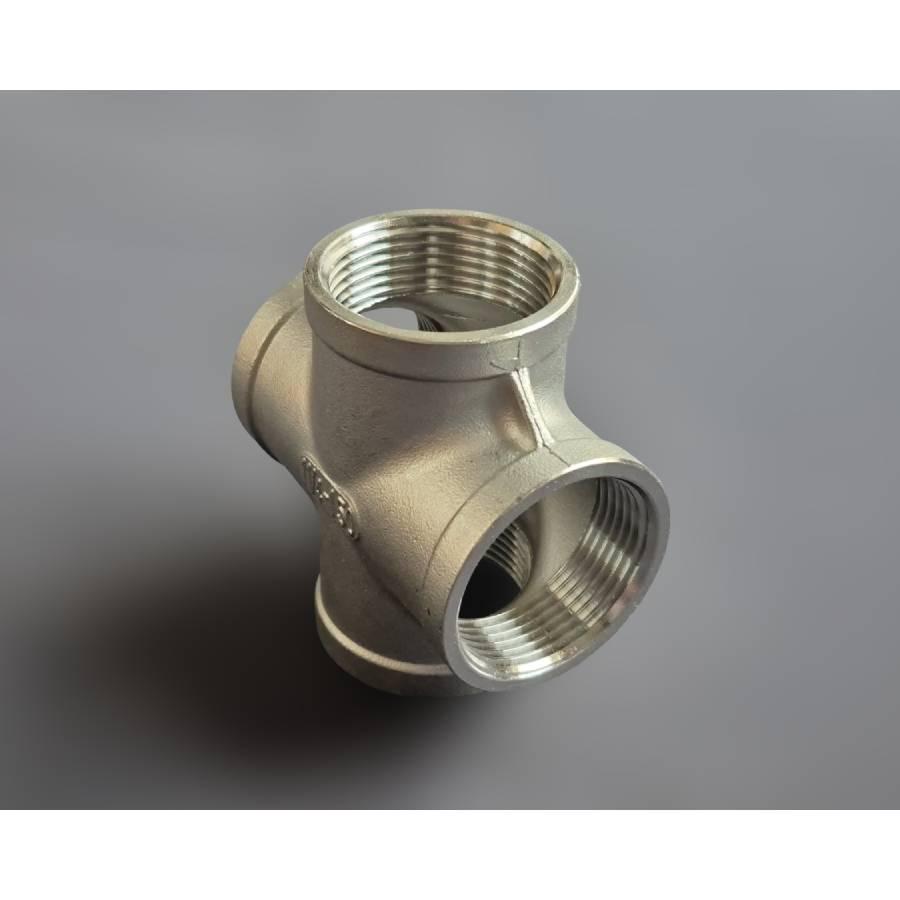

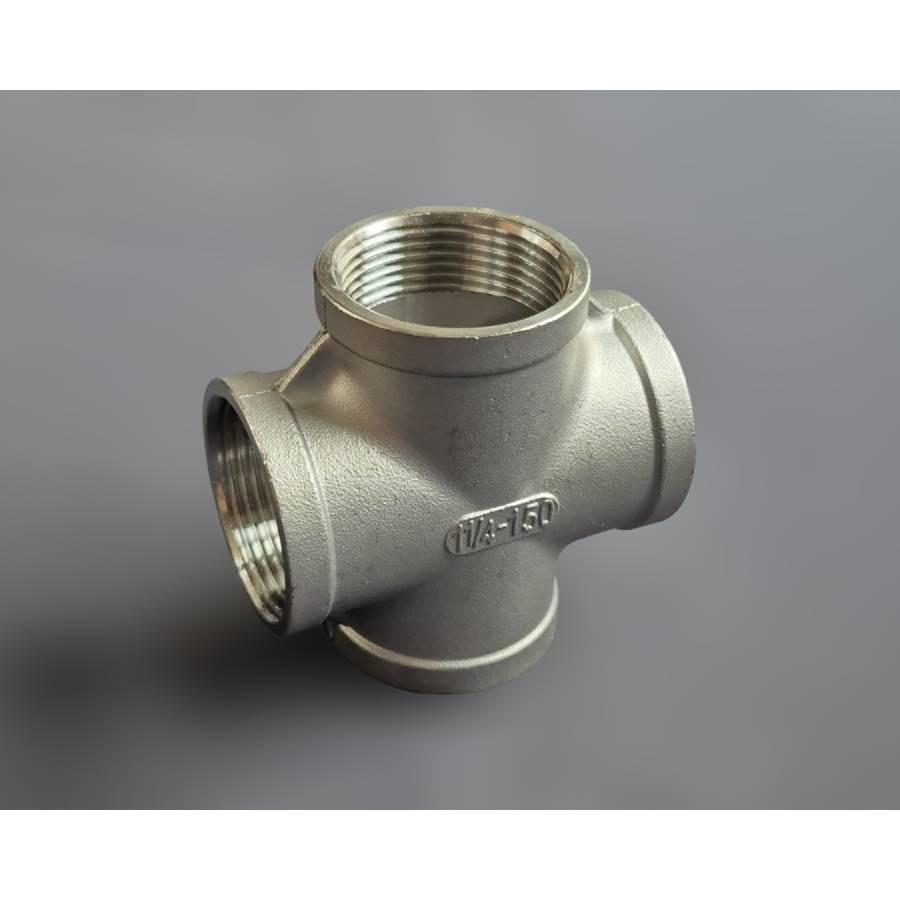

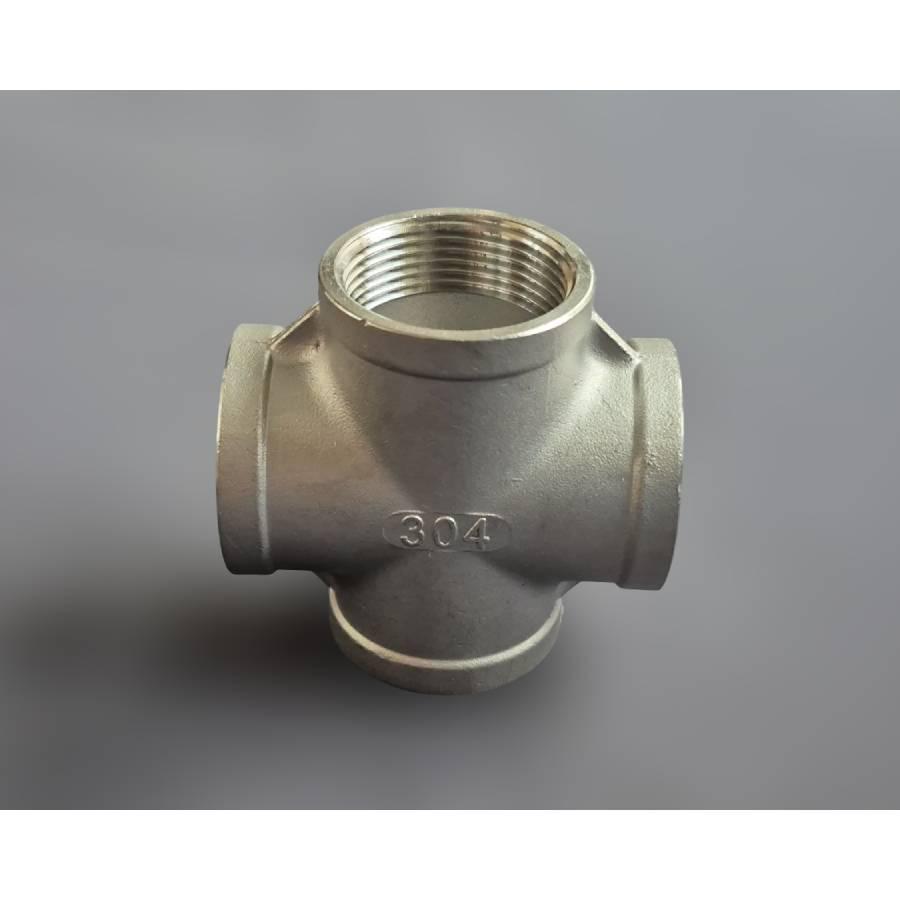

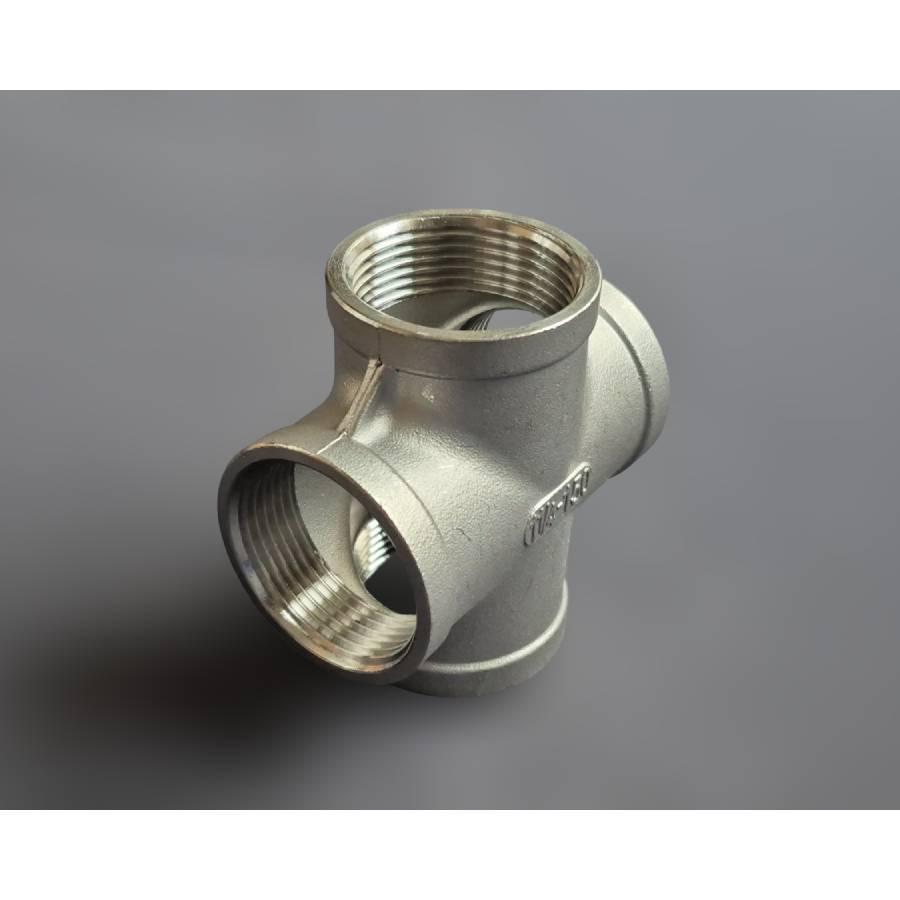

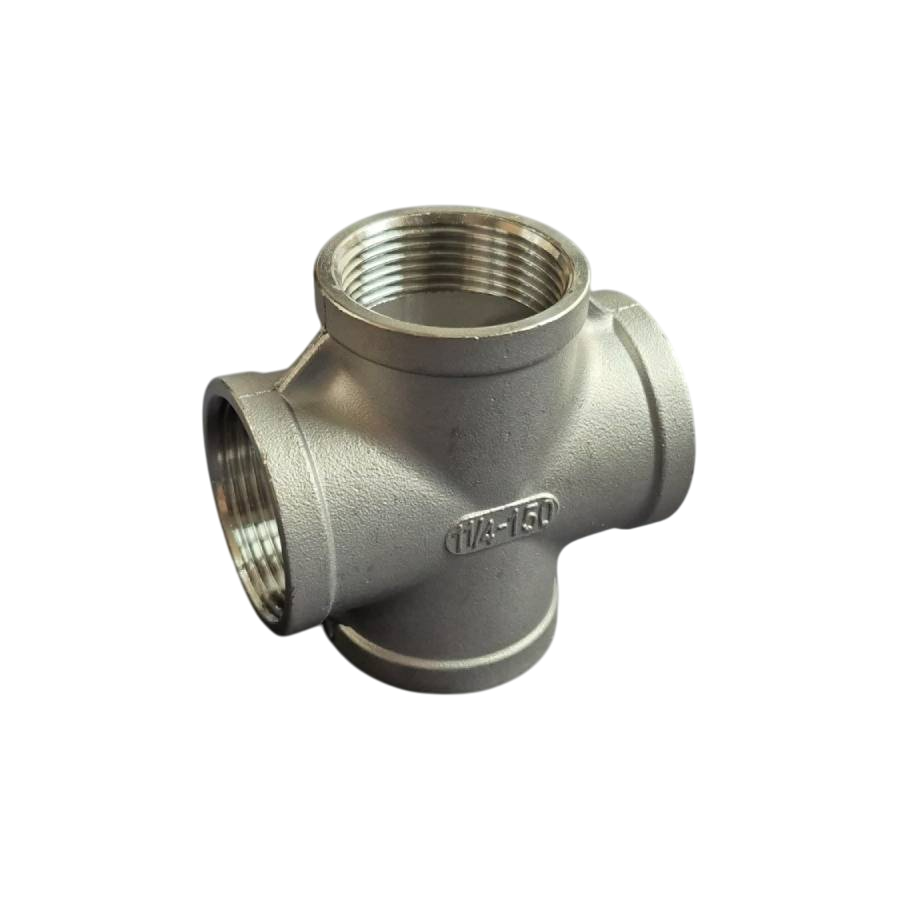

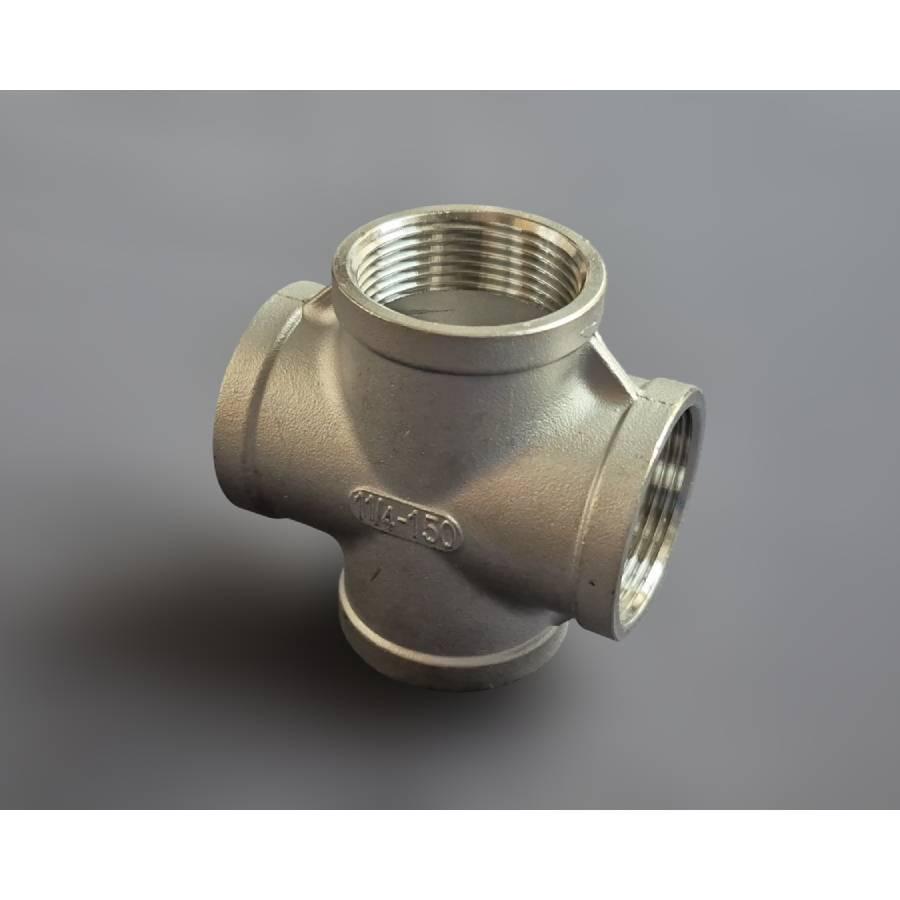

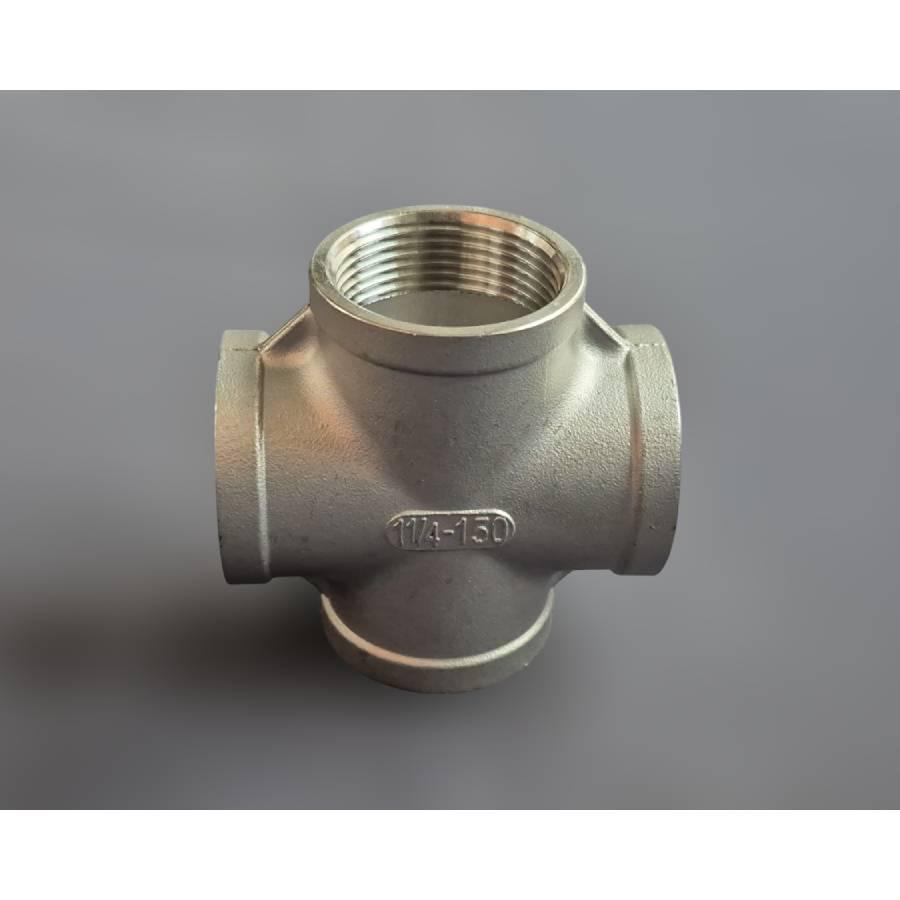

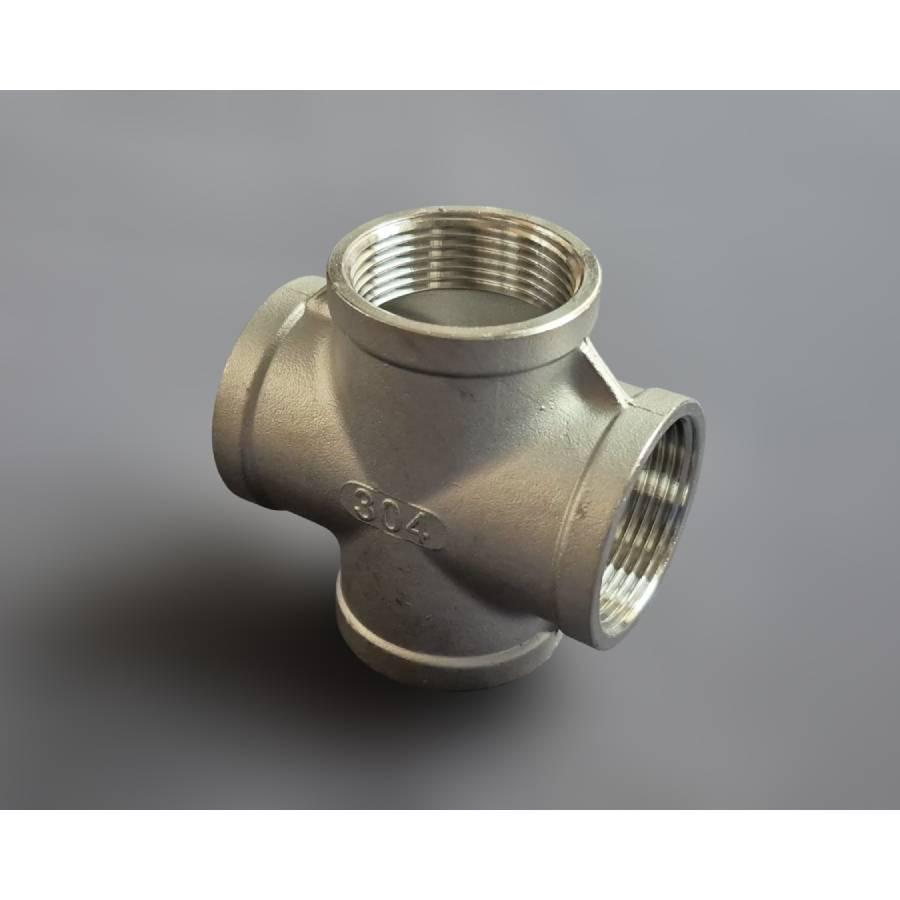

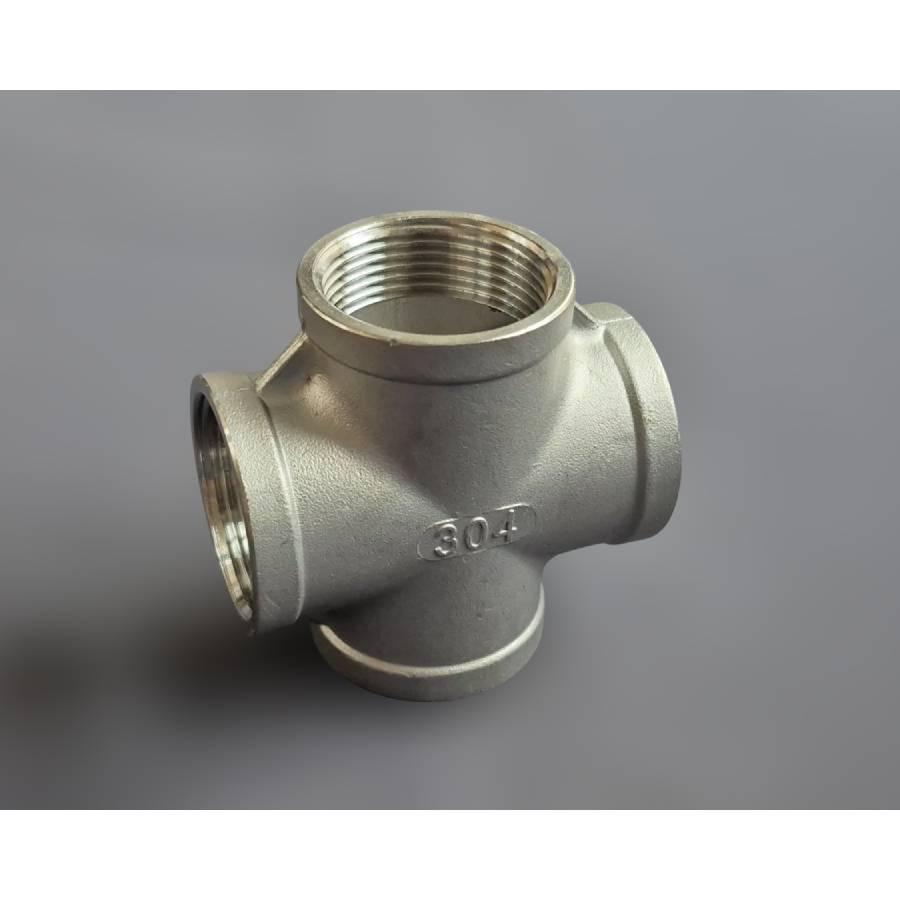

Крестовина резьбовая Ду32 равнопроходная н/ж сталь AISI304 ВР BSPP Class 150 1-1/4" (29203331)

Основные характеристики Крестовина резьбовая Ду32 равнопроходная н/ж сталь AISI304 ВР BSPP Class 150 1-1/4" (29203331)

Цена:

400 ₴/шт.

Бренд:

Другое

Внутренний диаметр:

32 мм

Гарантия:

12 мес.

Диаметр трубы:

32 мм

Наружный диаметр:

42.4 мм

Страна-производитель:

Китай

Модель:

Крестовина нержавеющая Ду32 (1"1/4), внутренние резьбы BSPP, равнопроходная, н/ж сталь AISI304, 90°, Class 150, ISO 4144, EN 10241, DIN 2987 - это резьбовой фитинг из нержавеющей стали, предназначенный для разветвления или объединения четырех трубопроводных линий под прямым углом. Изготавливается из нержавеющей стали марки AISI304. Технические характеристики Номинальный диаметр (DN/Ду): Ду32, что соответствует 1 1/4 дюйма. Номинальное давление (PN): Class 150, что эквивалентно давлению до 16 бар (PN16) при комнатной температуре. Материал корпуса: Нержавеющая сталь AISI304 (CF8), европейский аналог 1.4301, отечественный аналог 08Х18Н10. Тип соединения: Четыре равнопроходные внутренние цилиндрические трубные резьбы BSPP (G). Рабочая температура: От -20°C до +220°C, что обеспечивает широкие возможности применения. Угол соединения: 90° между всеми осями. Стандарты изготовления: Соответствует требованиям стандартов ISO 4144, EN 10241, DIN 2987, что гарантирует совместимость и качество. Синонимы и альтернативные названия Крестовина резьбовая: Классическое техническое название, указывающее на тип соединения и форму фитинга. Крестовой фитинг: Технический термин, описывающий конструкцию изделия. Четырехсторонний соединитель: Описывает функциональное назначение – соединение четырех линий в одной точке. Фитинг-крестовина: Распространенное в каталогах и спецификациях название. Крестовина нержавеющая: Популярный поисковый запрос, акцентирующий внимание на ключевом преимуществе материала. Преимущества крестовины Создание сложных узлов: Позволяет организовать пересечение или разветвление потоков в четырех направлениях, что является незаменимым при проектировании сложных трубопроводных систем. Экономия пространства: Заменяет собой комбинацию из нескольких тройников и отводов, что делает узел более компактным и аккуратным. Универсальность: Может использоваться как для разделения одного потока на три, так и для смешивания или объединения нескольких потоков в один. Гидравлическая эффективность: Симметричная равнопроходная конструкция обеспечивает равномерное распределение потока и давления по всем направлениям. Простота монтажа: Резьбовое соединение BSPP не требует сварки, позволяя быстро и легко монтировать, демонтировать и обслуживать узел. Области применения Системы водоснабжения и отопления Пневматические и гидравлические системы Промышленное оборудование и технологические линии Пищевая и фармацевтическая промышленность Химическая и нефтегазовая промышленность Энергетика и машиностроение Лабораторное и измерительное оборудование Преимущества нержавеющей стали Широкая коррозионная стойкость: Нержавеющая сталь AISI304 эффективно противостоит коррозии в большинстве промышленных и бытовых сред, включая воду, пар и пищевые продукты. Долговечность и надежность: Материал устойчив к механическим повреждениям и сохраняет свои эксплуатационные свойства на протяжении десятилетий. Гигиеничность: Гладкая непористая поверхность предотвращает скопление бактерий и легко очищается, что критически важно для пищевой и фармацевтической отраслей. Термостойкость: Сохраняет прочность и стабильность в широком диапазоне температур от -20°C до +220°C. Прочность: Выдерживает рабочее давление, соответствующее классу Class 150, обеспечивая безопасность и надежность системы. Эстетичный вид: Фитинги из нержавеющей стали не требуют дополнительной обработки или покраски и имеют привлекательный внешний вид. Варианты удешевления и их последствия Использование стали AISI 201: Существенное снижение коррозионной стойкости, что приводит к быстрому ржавлению во влажной среде и сокращению срока службы. Уменьшение толщины стенок: Снижается механическая прочность и максимальное рабочее давление, фитинг становится уязвимым к деформации при монтаже. Некачественная резьба: Нарушение геометрии резьбы приводит к трудностям при монтаже и невозможности обеспечить герметичное соединение. Литая заготовка с пористостью: Наличие внутренних пустот в металле ослабляет конструкцию и может стать причиной утечки под давлением. Монтаж и эксплуатация Рекомендации по монтажу: Очистка резьбы: Перед монтажом убедитесь, что резьбы на фитинге и трубе чистые, без заусенцев и загрязнений. Использование уплотнителя: Для герметизации резьбовых соединений BSPP обязательно используйте качественные уплотнительные материалы (ФУМ-лента, анаэробный герметик, сантехническая нить). Правильная затяжка: Затягивайте соединение с умеренным усилием, чтобы избежать повреждения резьбы или задирания (холодной сварки), характерного для нержавеющих сталей. Отсутствие напряжений: Монтируйте трубопровод так, чтобы на крестовину не действовали изгибающие или растягивающие нагрузки. Рекомендации по эксплуатации: Соответствие параметров: Не превышайте максимальные значения рабочего давления (Class 150) и температуры (до +220°C). Совместимость среды: Убедитесь, что рабочая среда химически совместима со сталью AISI304. Периодический осмотр: Регулярно проверяйте соединения на предмет утечек, особенно в системах с вибрациями. Возможные риски и ограничения Задирание резьбы (Galling): При монтаже без смазки или уплотнителя резьба из нержавеющей стали может "схватиться", что сделает демонтаж невозможным без повреждения фитинга. Превышение рабочего давления: Использование фитинга в системах с давлением выше Class 150 может привести к его разрушению. Неправильный выбор материала: Сталь AISI304 имеет ограничения и не подходит для работы с некоторыми коррозионными средами, такими как морская вода или сильные кислоты. Вибрационные нагрузки: В системах с сильной вибрацией резьбовые соединения могут со временем ослабнуть. Замерзание рабочей среды: Лед, образующийся внутри фитинга, может вызвать его разрыв из-за расширения.

Рабочая температура:

300

Размер резьбы:

1 1/4 дюйм

Размерность:

Ду32 (1"1/4)

Тип соединения фитинга:

резьба

Тип соединения, резьба:

внутренняя-внутренняя-внутренняя

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

крестовина

Фитинг:

фитинг из латуни и стали
