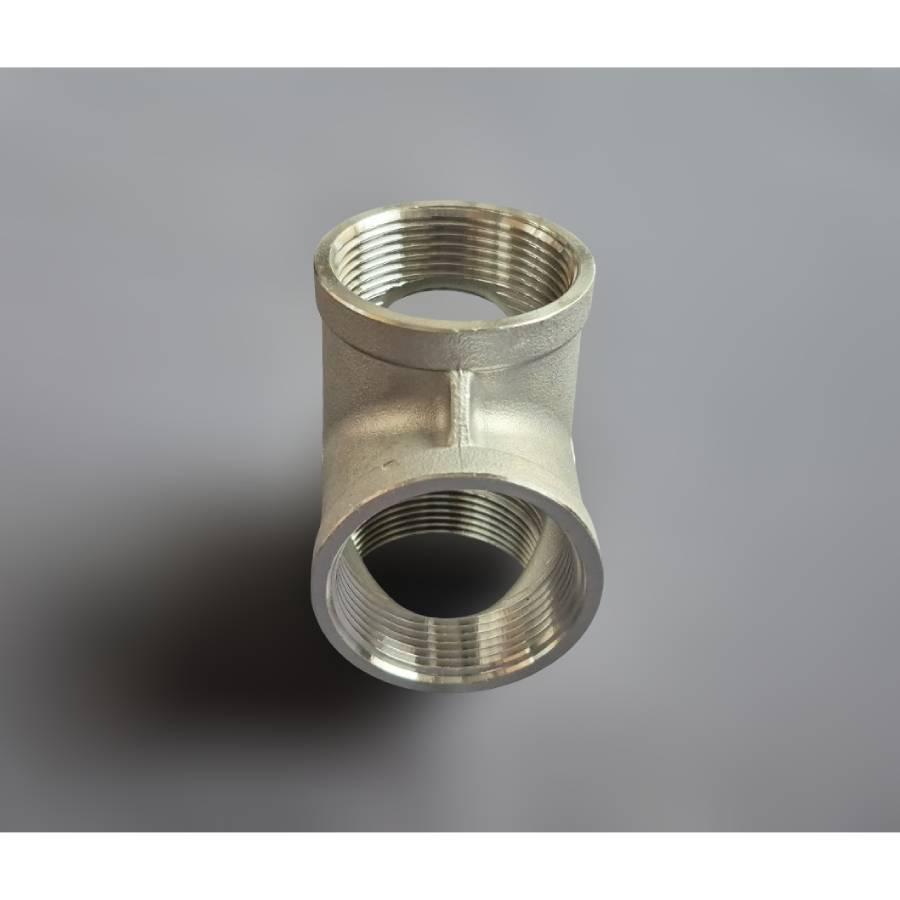

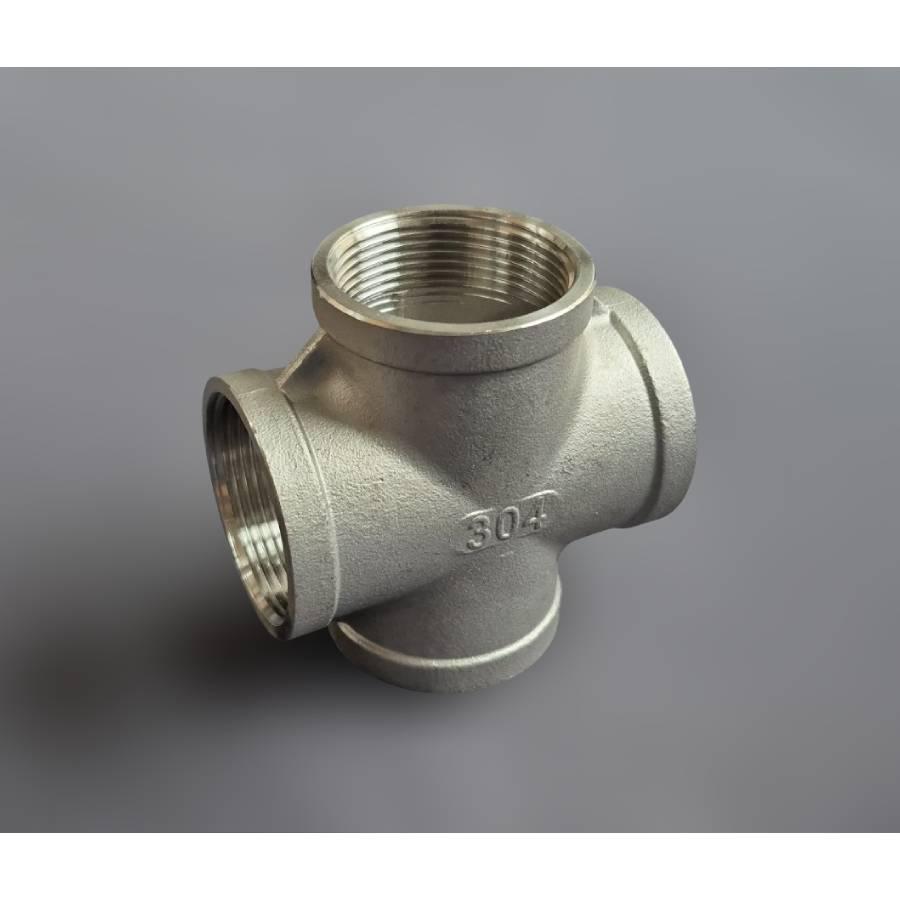

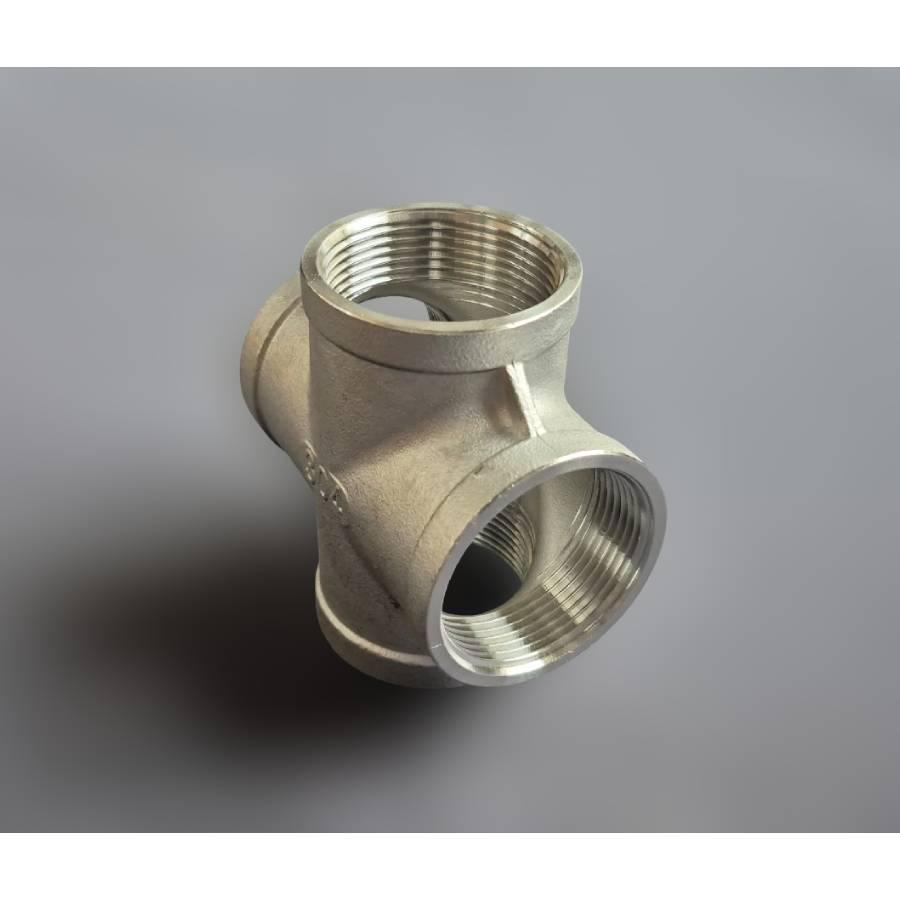

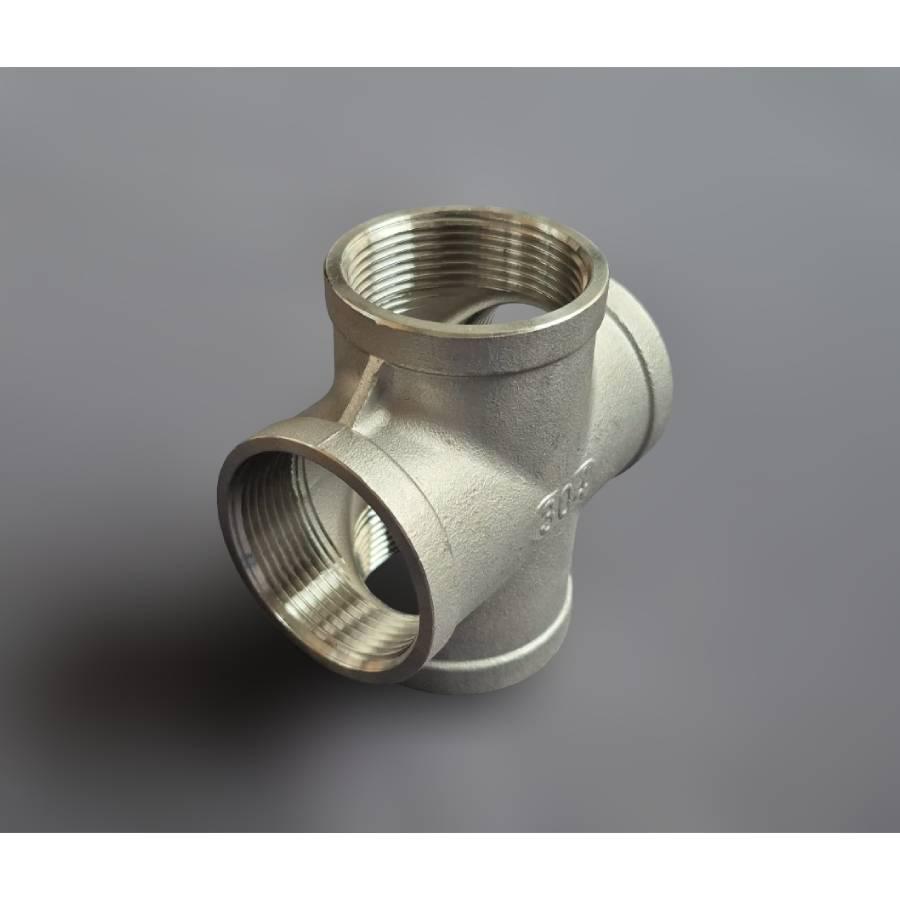

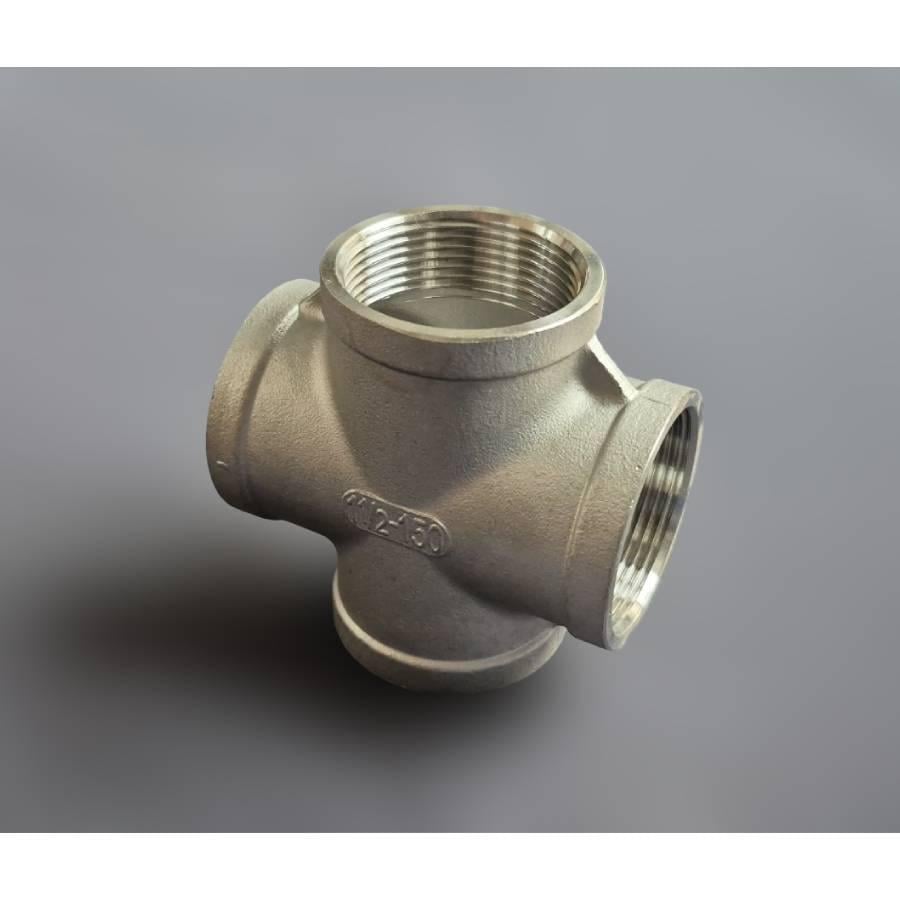

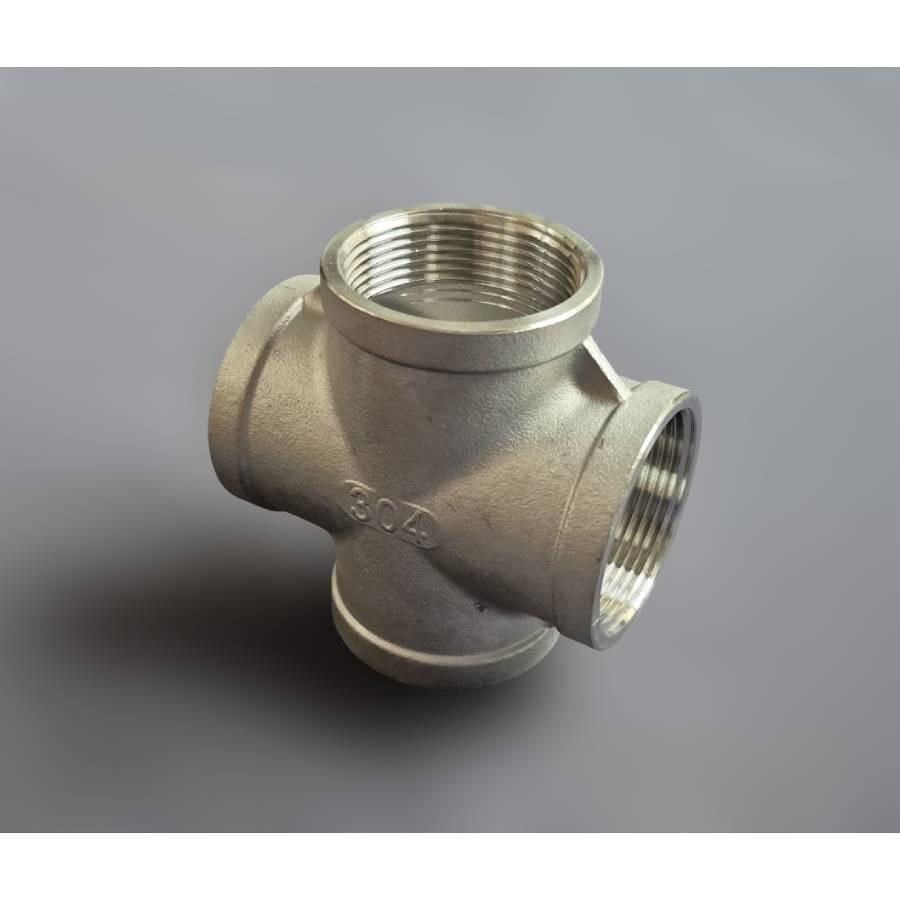

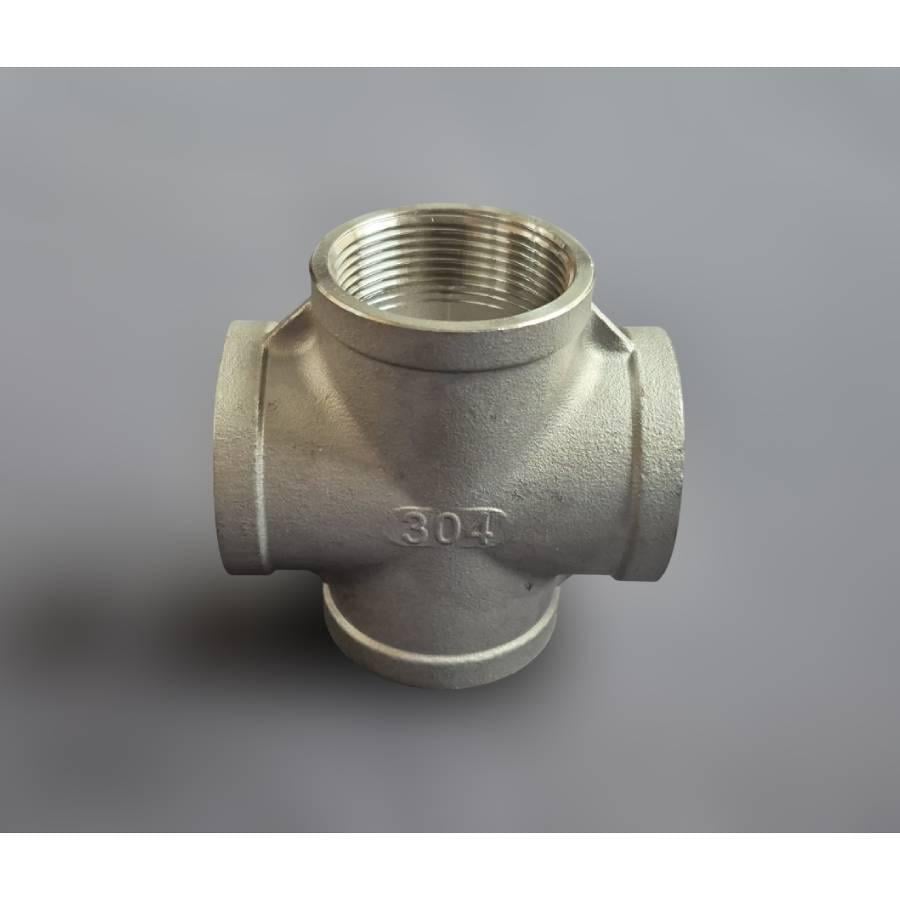

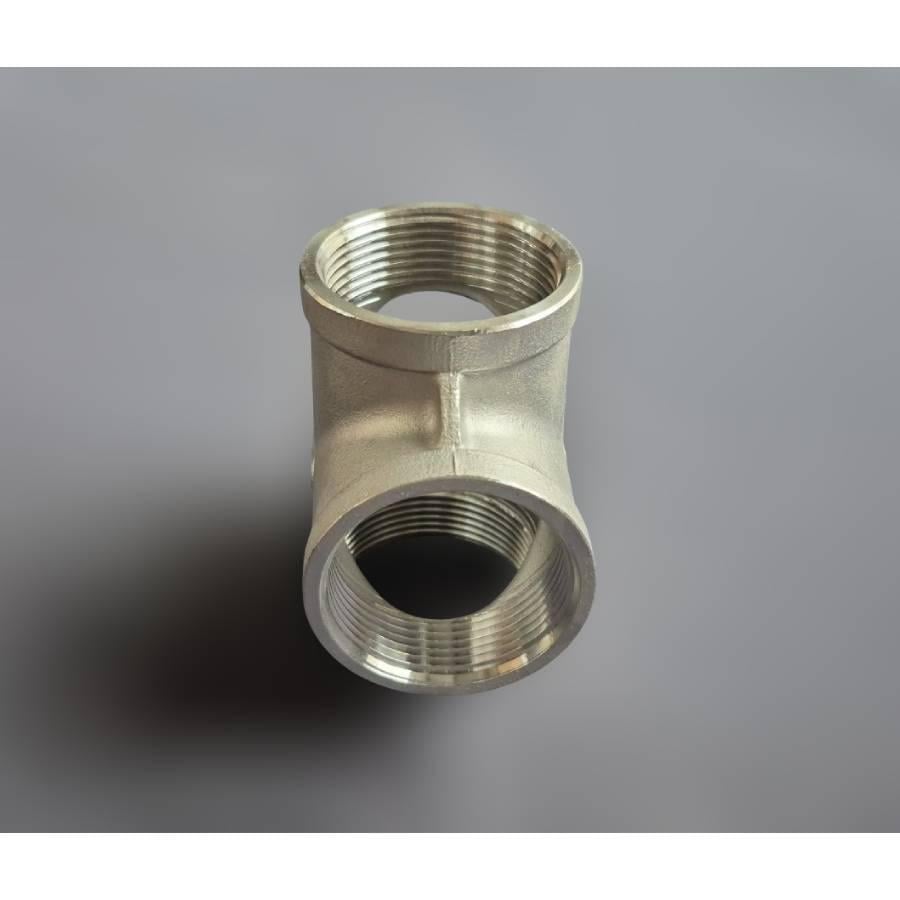

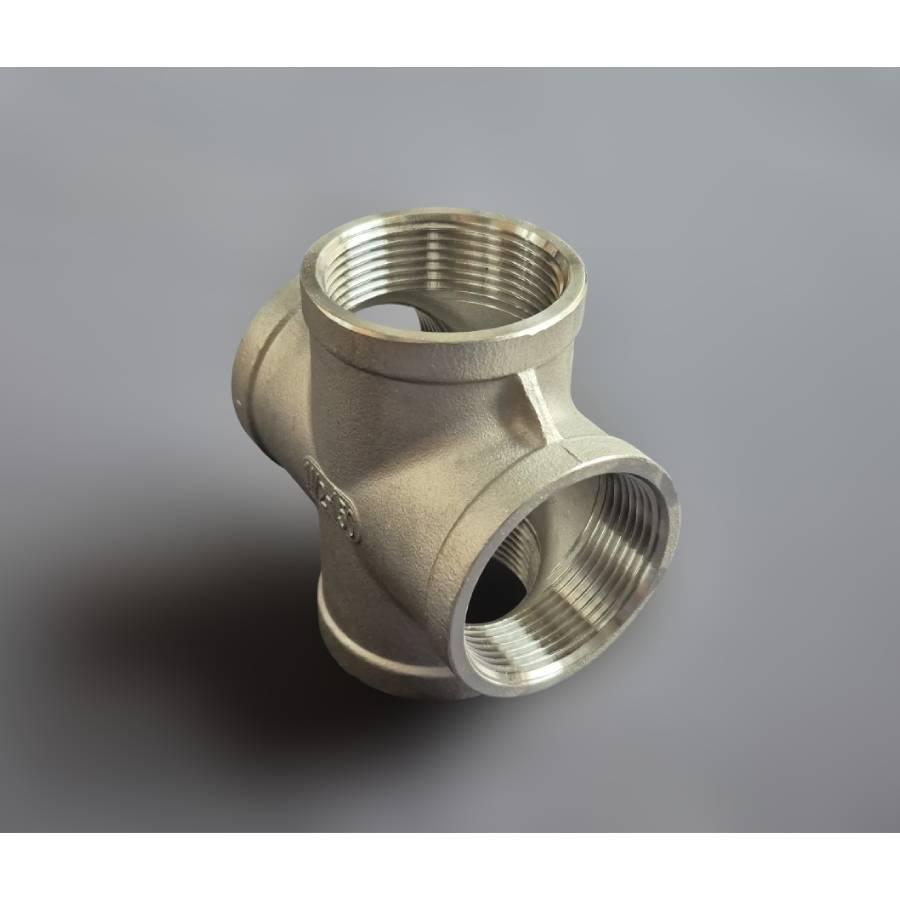

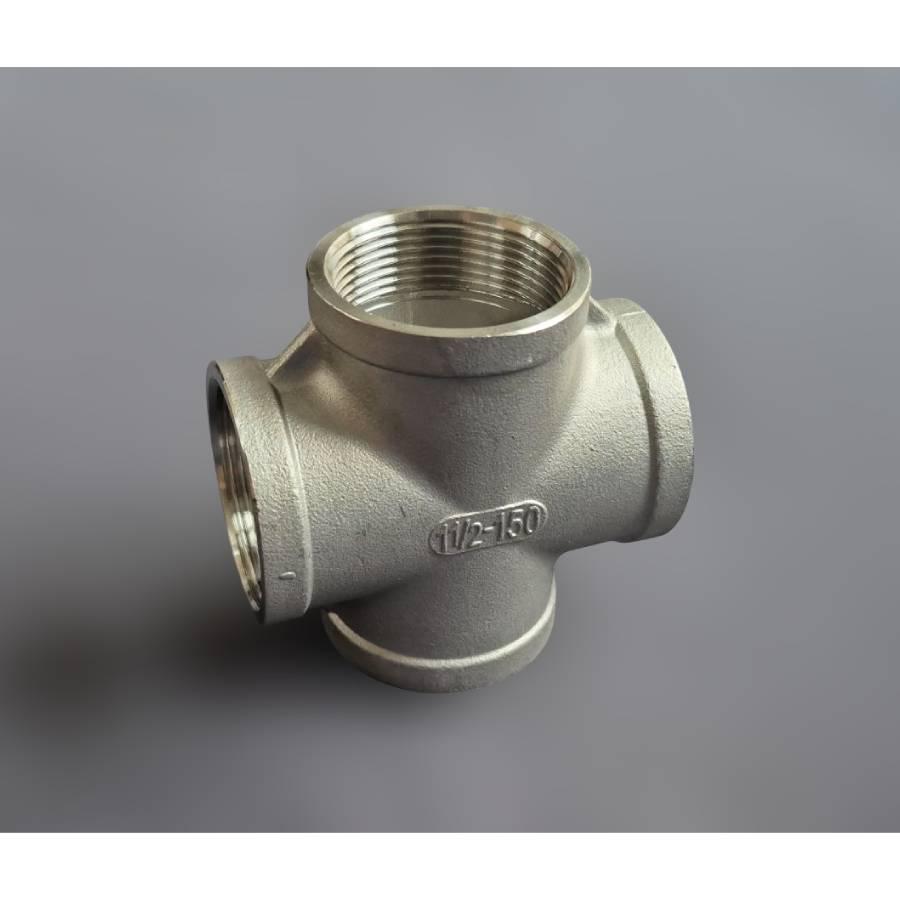

Крестовина муфтовая Ду40 нержавеющая сталь AISI304 ВР BSPP Class 150 90° 1-1/2" (29203333)

Основные характеристики Крестовина муфтовая Ду40 нержавеющая сталь AISI304 ВР BSPP Class 150 90° 1-1/2" (29203333)

Цена:

545 ₴/шт.

Бренд:

Другое

Внутренний диаметр:

40 мм

Гарантия:

12 мес.

Диаметр трубы:

40 мм

Наружный диаметр:

48.3 мм

Страна-производитель:

Китай

Модель:

Крестовина муфтовая нержавеющая Ду40 (1"1/2) с внутренней резьбой BSPP - это резьбовой соединительный элемент трубопровода (фитинг), предназначенный для создания четырехстороннего разветвления потока рабочей среды под углом 90 градусов. Изготавливается из высококачественной коррозионностойкой нержавеющей стали марки AISI 304, что обеспечивает долговечность и надежность в эксплуатации. Технические характеристики Номинальный диаметр (DN/Ду): DN40 или Ду40, что соответствует 1 1/2 дюйма. Номинальное давление (PN): Class 150 (приблизительно 20 бар или 2.0 МПа), соответствует стандарту ISO 4144. Материал корпуса: Нержавеющая сталь AISI 304 (CF8, 1.4301, 08Х18Н10). Тип соединения: Муфтовое, с четырьмя равнопроходными внутренними трубными резьбами BSPP (G). Рабочая температура: От -20°C до +220°C (в зависимости от уплотнительных материалов и рабочей среды). Конструкция: Равнопроходная, все четыре выхода имеют одинаковый диаметр DN40. Угол разветвления: 90 градусов. Стандарты: Соответствует ISO 4144, EN 10241, DIN 2987. Синонимы и альтернативные названия Крестовина резьбовая: Техническое название, указывающее на тип соединения (резьба) и форму фитинга. Фитинг-крест: Распространенное техническое название, описывающее геометрию детали. Четырехходовой соединитель: Технический термин, который точно описывает функцию элемента – соединение четырех линий трубопровода. Крестовый фитинг: Профессиональный сленг, краткое и понятное обозначение в среде монтажников. Крестовина ВВВВ: Сленговое обозначение, где "В" означает "внутренняя резьба", а четыре буквы "В" указывают на наличие четырех таких резьб. Преимущества крестовины Создание сложных развязок: Позволяет соединять четыре трубопроводные линии в одной точке, что идеально для сложных технологических схем. Компактность: Заменяет собой несколько тройников и отводов, экономя пространство и уменьшая количество потенциальных мест протечки. Симметричное распределение потока: Обеспечивает равномерное разделение или смешивание потоков рабочей среды. Высокая прочность: Цельнолитая конструкция из нержавеющей стали обладает высокой механической прочностью и устойчивостью к вибрациям. Универсальность монтажа: Стандартная трубная резьба BSPP обеспечивает легкую и быструю интеграцию в большинство систем. Надежность соединения: Резьбовое соединение при правильном уплотнении гарантирует высокую герметичность системы. Области применения Промышленное оборудование и технологические линии: Для распределения и смешивания жидкостей, газов и пара. Системы водоснабжения и отопления: В бытовых и промышленных сетях для создания сложных контуров. Химическая промышленность: Для транспортировки агрессивных сред, к которым устойчива сталь AISI 304. Пищевая промышленность: В линиях розлива, системах мойки (CIP) и других процессах, где важна гигиеничность. Пневматические и гидравлические системы: Для разводки линий сжатого воздуха или гидравлических жидкостей. Машиностроение: В качестве компонента гидравлических, смазочных или охладительных систем станков и агрегатов. Энергетика: Во вспомогательных системах на электростанциях и котельных. Преимущества нержавеющей стали Высокая коррозионная стойкость: Материал AISI 304 не подвержен ржавчине и устойчив к воздействию многих кислот, щелочей и солевых растворов. Долговечность и надежность: Обеспечивает длительный срок службы фитинга без потери эксплуатационных свойств. Гигиеничность и экологическая безопасность: Нержавеющая сталь не выделяет вредных веществ и легко очищается, что критично для пищевой и фармацевтической отраслей. Стойкость к температурам: Сохраняет прочность в широком диапазоне рабочих температур. Прочность при высоком давлении: Способна выдерживать значительные нагрузки, обеспечивая безопасность системы. Эстетичный внешний вид: Фитинги из нержавеющей стали не требуют покраски и хорошо выглядят в открытых системах. Хорошая свариваемость и обрабатываемость: Хотя данный фитинг резьбовой, марка стали AISI 304 в целом хорошо поддается разным видам обработки. Варианты удешевления и их последствия Использование стали марки AISI 201: Вместо AISI 304 применяют более дешевую сталь с меньшим содержанием никеля. Последствия: Значительное снижение коррозионной стойкости, появление ржавчины во влажной среде, сокращение срока службы. Уменьшенная толщина стенок: Производство фитингов с более тонкими стенками для экономии металла. Последствия: Снижение механической прочности, падение максимального рабочего давления, риск деформации или разрушения при монтаже и эксплуатации. Некачественная нарезка резьбы: Использование изношенного инструмента или нарушение технологии нарезки резьбы. Последствия: Сложности при монтаже, "закусывание" резьбы, невозможность обеспечить герметичность соединения, риск срыва резьбы при затяжке. Монтаж и эксплуатация Рекомендации по монтажу: Очистка резьбы: Перед монтажом убедитесь, что внутренняя и наружная резьбы чистые, без заусенцев и загрязнений. Уплотнение резьбовых соединений: Используйте подходящий уплотнительный материал (например, ФУМ-ленту, анаэробный герметик или сантехническую нить) для обеспечения герметичности. Правильная затяжка: Затягивайте соединение с умеренным усилием, достаточным для герметизации, но без чрезмерной нагрузки, чтобы не повредить резьбу. Отсутствие напряжений: Монтируйте крестовину так, чтобы на нее не передавались изгибающие или растягивающие нагрузки от трубопровода. Промывка системы: После завершения монтажа рекомендуется промыть систему для удаления возможного мусора. Рекомендации по эксплуатации: Соответствие параметров: Не превышайте максимальные значения давления и температуры, установленные для данного фитинга. Совместимость среды: Убедитесь, что рабочая среда химически совместима с нержавеющей сталью AISI 304. Периодический осмотр: Регулярно проверяйте соединение на предмет утечек, особенно в системах с высоким давлением или агрессивными средами. Возможные риски и ограничения Неправильный выбор материала: Сталь AISI 304 не подходит для сред с высоким содержанием хлоридов (например, морская вода) или некоторых сильных кислот. Превышение рабочих параметров: Эксплуатация при давлении или температуре выше Class 150 / 220°C может привести к разрушению фитинга. Гальваническая коррозия: При контакте с фитингами из углеродистой стали или меди во влажной среде может возникнуть гальваническая коррозия. Некачественный монтаж: Неправильное уплотнение или чрезмерная затяжка являются основными причинами утечек или повреждения фитинга. Замерзание рабочего среды: Кристаллизация жидкости (например, воды) внутри крестовины может привести к ее разрыву из-за расширения льда.

Рабочая температура:

300

Размер резьбы:

1 1/2 дюйм

Размерность:

Ду40 (1"1/2)

Тип соединения фитинга:

резьба

Тип соединения, резьба:

внутренняя-внутренняя-внутренняя

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

крестовина

Фитинг:

фитинг из латуни и стали
