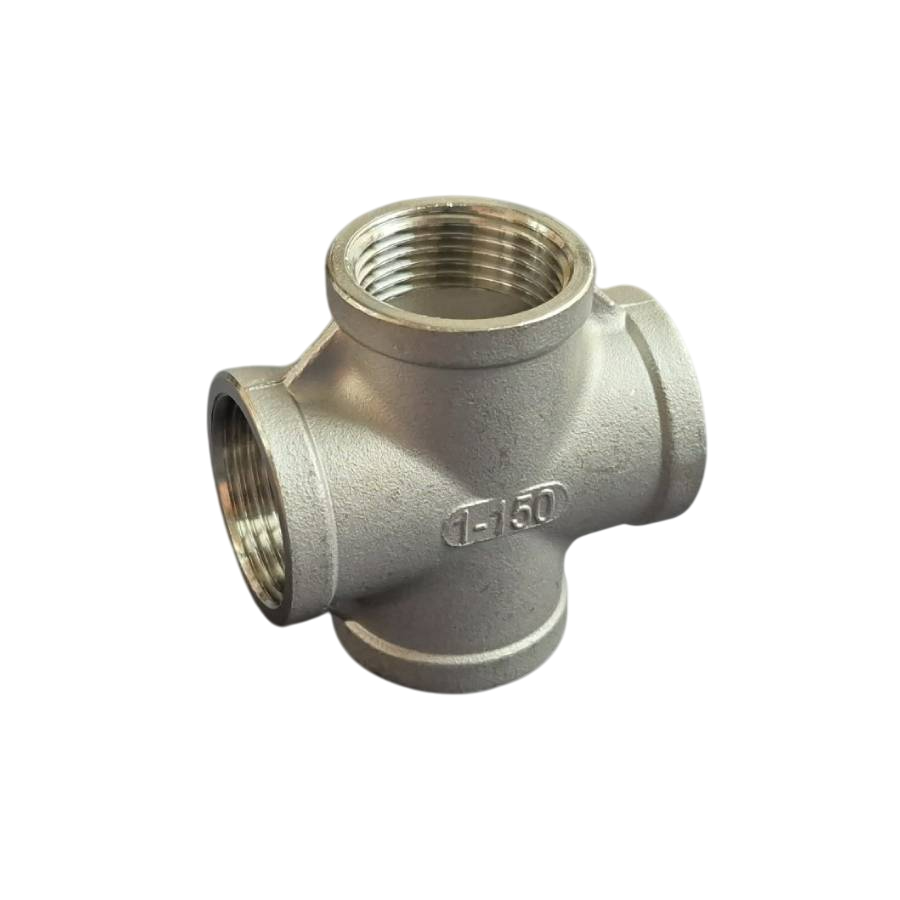

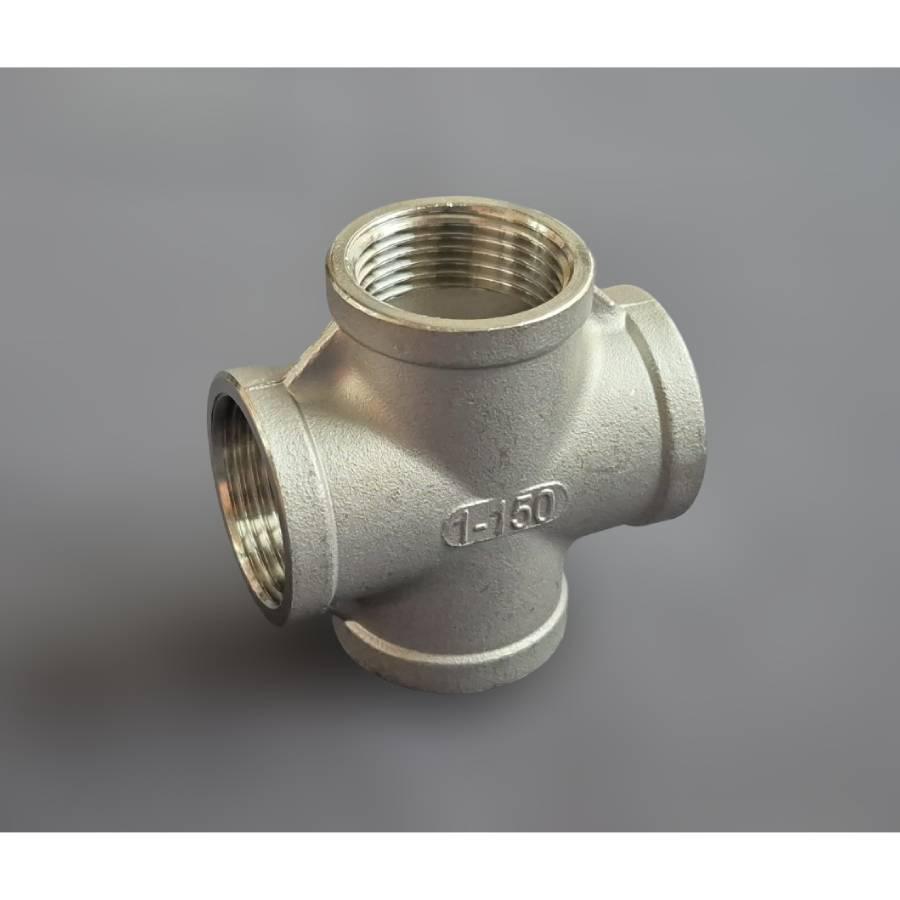

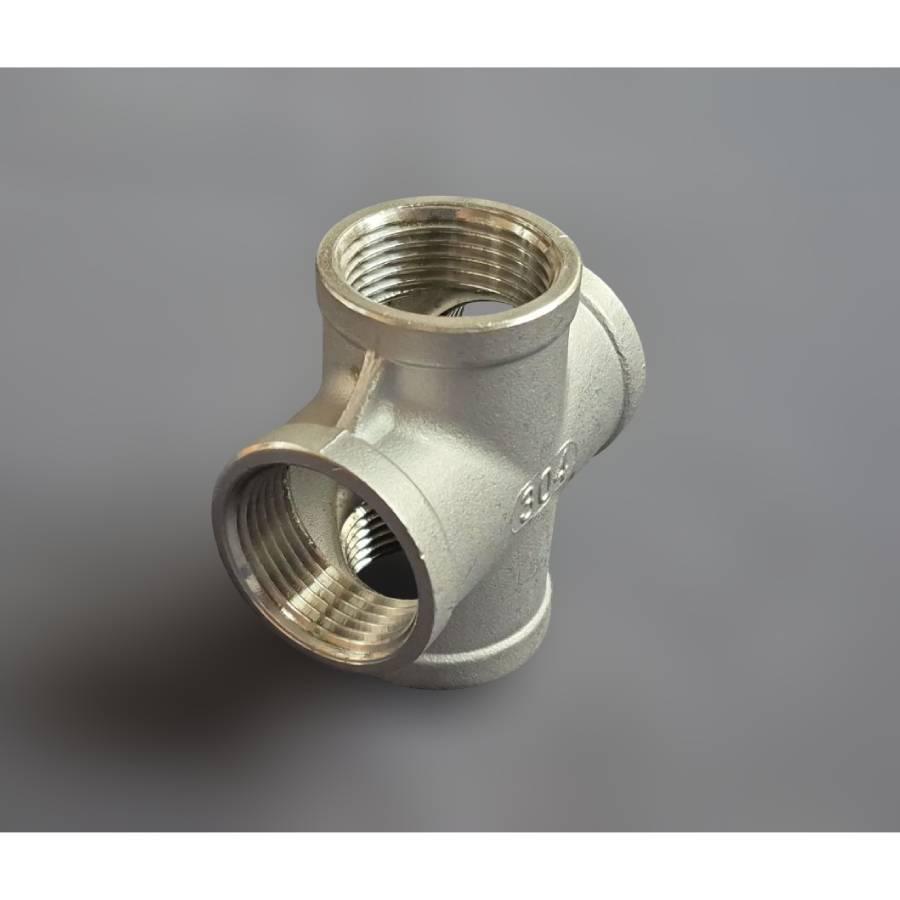

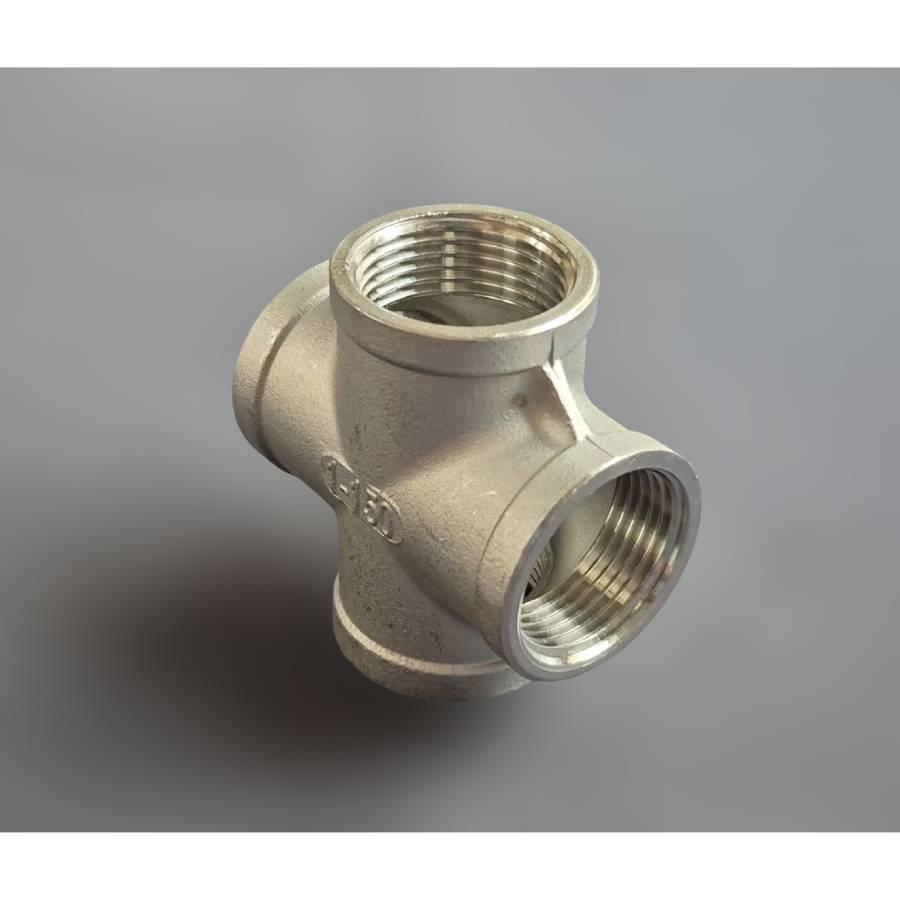

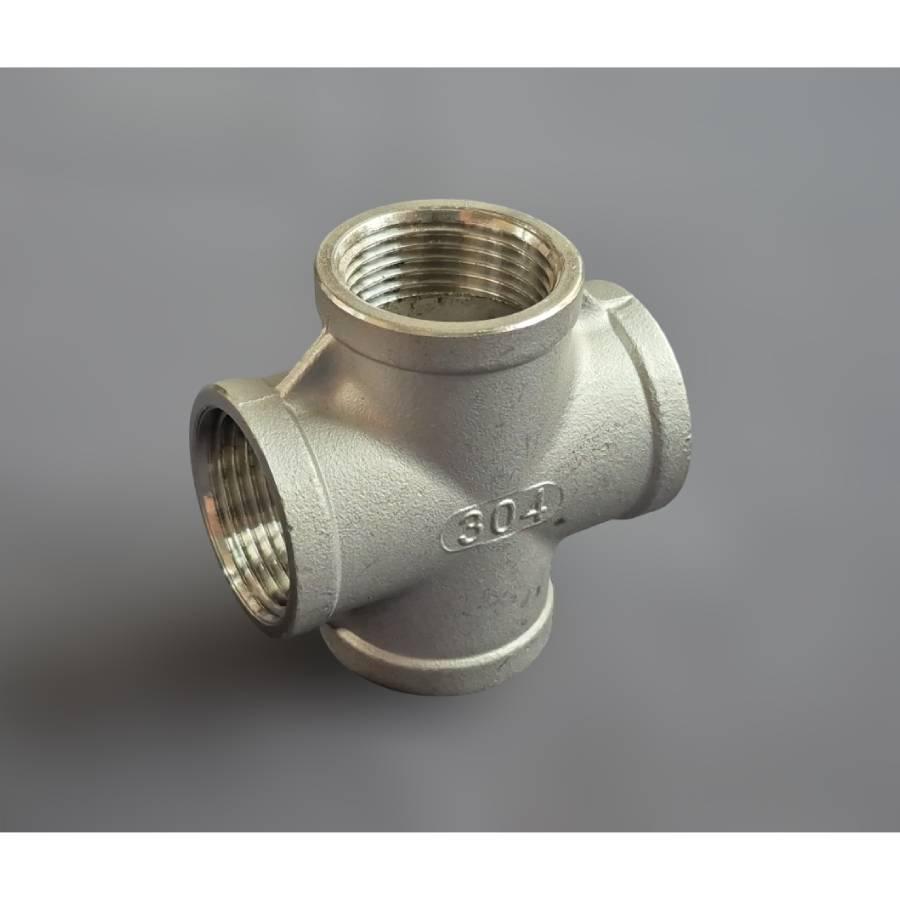

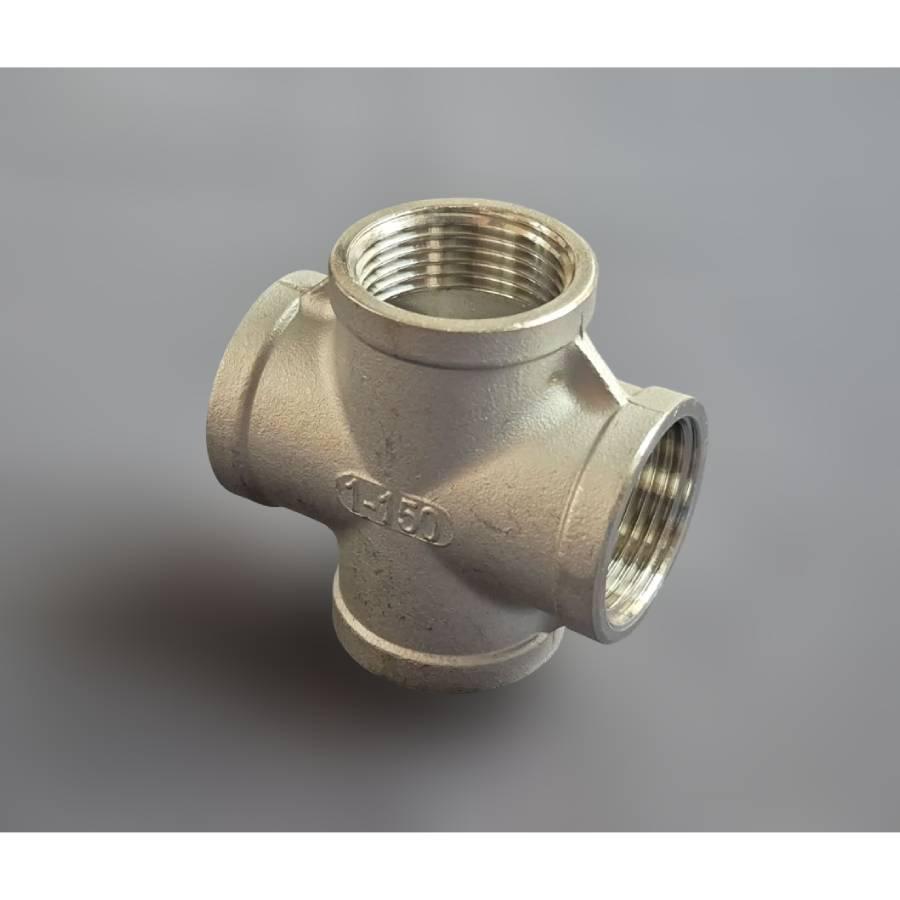

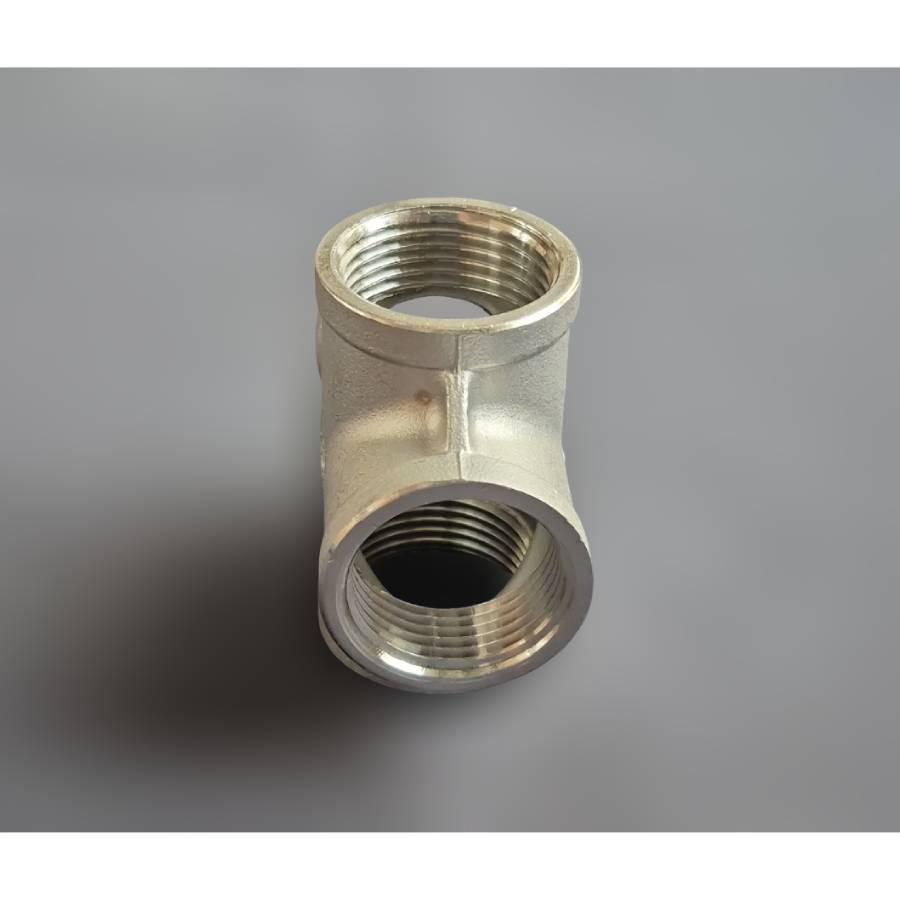

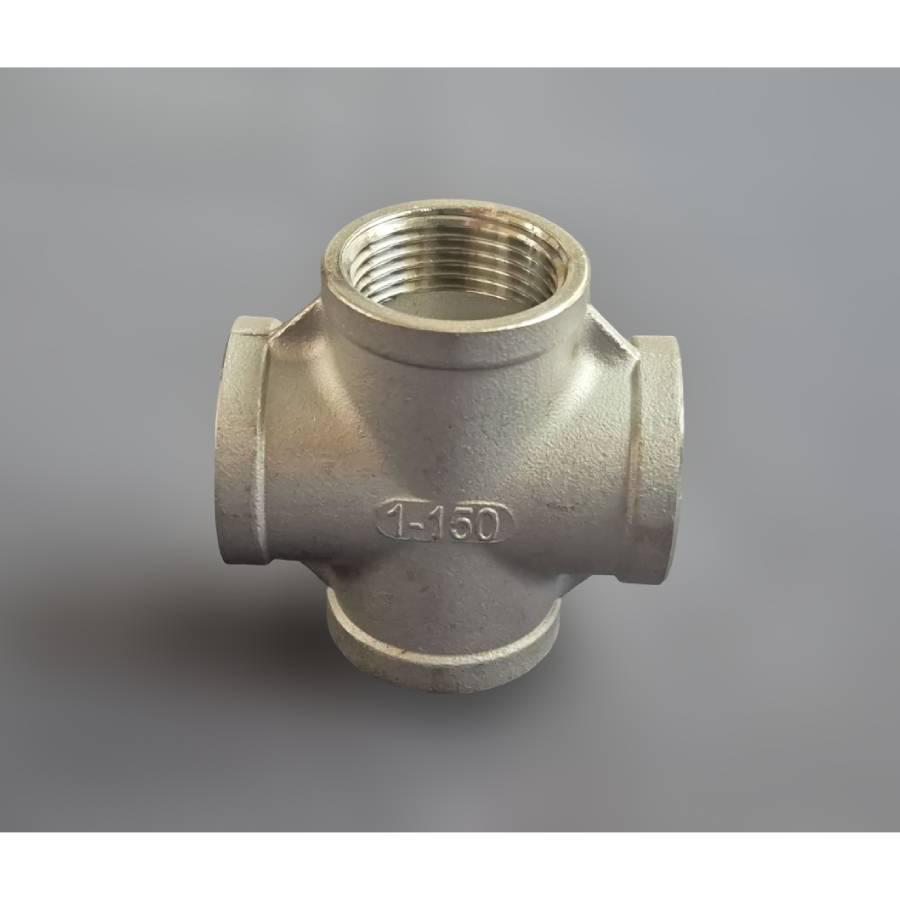

Крестовина DN25 ВР BSPP равнопроходная н/ж сталь AISI304 Class 150 1" (29510280)

Основные характеристики Крестовина DN25 ВР BSPP равнопроходная н/ж сталь AISI304 Class 150 1" (29510280)

Бренд:

Другое

Внутренний диаметр:

25 мм

Гарантия:

12 мес.

Диаметр трубы:

25 мм

Наружный диаметр:

33.7 мм

Страна-производитель:

Китай

Модель:

Крестовина нержавеющая DN25 (1") с внутренней резьбой BSPP, из н/ж стали AISI304, Class 150, равнопроходная - это резьбовой трубопроводный фитинг, предназначенный для создания четырехстороннего пересечения или разветвления потока рабочей среды в одной точке. Изготавливается из нержавеющей стали марки AISI304 и используется в системах с невысоким давлением. Технические характеристики Номинальный диаметр (DN/Ду): DN25, что соответствует 1" дюйма. Номинальное давление (PN): Class 150 (150 PSI), что эквивалентно примерно PN10-PN16 (10-16 Бар) в зависимости от температуры. Материал корпуса: Нержавеющая сталь AISI304 (аналог CF8), обеспечивает высокую коррозионную стойкость и долговечность. Тип соединения: Резьбовое, четыре внутренние (female) цилиндрические резьбы BSPP (G) по стандарту ISO 228-1. Рабочая температура: Диапазон зависит от уплотнительного материала и давления, но для стали AISI304 обычно до +220°C. Исполнение: Равнопроходная, все четыре выхода имеют одинаковый диаметр DN25. Стандарты: Конструкция соответствует стандартам ISO 4144, EN 10241, DIN 2987. Синонимы и альтернативные названия Крест резьбовой: Техническое название, указывающее на форму и тип соединения. Фитинг-крестовина: Общий технический термин, классифицирующий изделие как соединительную деталь. Четырехходовой соединитель: Техническое описание, подчеркивающее функциональное назначение – соединение четырех линий. Крестовина ВР (внутренняя резьба): Распространенное сокращение в каталогах, где "ВР" указывает на тип резьбы. Разветвитель на четыре потока: Описательное название, используемое для объяснения функции. Преимущества крестовины Создание сложных разветвлений: Позволяет соединить четыре трубопровода в одной точке, что идеально для сложных гидравлических и пневматических схем. Компактность конструкции: Заменяет собой комбинацию из двух тройников, экономя пространство и уменьшая количество потенциальных мест утечки. Равномерное распределение потока: Обеспечивает разделение или смешивание потоков рабочей среды с минимальными гидравлическими потерями. Универсальность применения: Подходит для воды, пара, газов, нефтепродуктов, а также пищевых и химически активных сред, совместимых со сталью AISI304. Простота монтажа и демонтажа: Резьбовое соединение позволяет быстро устанавливать и снимать фитинг без использования сварочного оборудования. Высокая надежность: Литая конструкция из нержавеющей стали обеспечивает прочность и герметичность соединения при соблюдении правил монтажа. Области применения Промышленное оборудование и технологические линии: Для разводки сервисных сред (сжатый воздух, вода, пар). Нафтогазовая промышленность: В системах низкого давления, измерительных и вспомогательных линиях. Химическая промышленность: Для транспортировки растворов кислот, щелочей и других реагентов, к которым устойчива сталь AISI304. Пищевая промышленность: В трубопроводах для молока, соков, пива и других жидких продуктов. Энергетика: В системах охлаждения, смазки и других вспомогательных контурах. Системы водоснабжения и отопления: В бытовых и коммерческих системах для создания сложных узлов разводки. Пневматические и гидравлические системы: Для распределения давления в контурах управления. Машиностроение и судостроение: В качестве компонента различных гидравлических и пневматических систем. Преимущества нержавеющей стали Высокая коррозионная стойкость: Устойчива к ржавчине в атмосферных условиях и в контакте с большинством окислительных кислот. Долговечность и надежность: Материал не деградирует со временем, обеспечивая длительный срок службы трубопровода. Гигиеничность и экологическая безопасность: Нержавеющая сталь является инертным материалом, не выделяет вредных веществ и легко очищается, что критично для пищевой и фармацевтической промышленности. Стойкость к температурам: Сохраняет свои прочностные характеристики в широком диапазоне температур. Прочность при высоком давлении: Обладает высокой механической прочностью, позволяя выдерживать рабочее давление систем. Эстетичный внешний вид: Поверхность не требует дополнительной покраски или покрытия и сохраняет свой вид на протяжении всего срока эксплуатации. Добрая свариваемость и обрабатываемость: Материал легко поддается различным видам механической обработки. Варианты удешевления и их последствия Использование стали более низкого качества (например, AISI 201): Значительно снижается коррозионная стойкость, фитинг быстро ржавеет во влажной среде, что приводит к преждевременному выходу из строя. Уменьшение толщины стенок: Снижается максимальное рабочее давление и механическая прочность. Фитинг становится более уязвимым к гидравлическим ударам и вибрациям. Некачественная обработка резьбы: Приводит к трудностям при монтаже, "закусыванию" резьбы и, самое главное, к потере герметичности соединения, что вызывает утечки. Отсутствие маркировки: Фитинги без четкой маркировки материала (AISI304/CF8) и класса давления (150) являются продукцией неизвестного происхождения. Их использование несет риски несоответствия заявленным характеристикам. Монтаж и эксплуатация Рекомендации по монтажу Подготовка резьбы: Перед монтажом убедитесь, что резьбы на фитинге и трубе чистые, без заусенцев и повреждений. Уплотнение резьбовых соединений: Для цилиндрической резьбы BSPP обязательно использование уплотнительных материалов. Рекомендуется применять ленту ФУМ (PTFE) или анаэробный герметик для обеспечения герметичности. Затяжка: Затягивайте соединение с помощью двух ключей: одним удерживайте ответную часть, другим вращайте крестовину. Не прилагайте чрезмерных усилий, чтобы не повредить резьбу. Отсутствие напряжений: Монтируйте фитинг так, чтобы на него не передавались изгибающие или растягивающие нагрузки от трубопровода. Доступ для обслуживания: Обеспечьте достаточное пространство вокруг фитинга для возможности его осмотра и демонтажа в будущем. Рекомендации по эксплуатации Соответствие параметров: Не превышайте максимально допустимые значения давления (Class 150) и температуры для данного фитинга. Совместимость среды: Убедитесь, что рабочая среда химически совместима с нержавеющей сталью AISI304. Периодический осмотр: Регулярно проверяйте соединения на предмет утечек, особенно в системах с вибрацией или перепадами температур. Возможные риски и ограничения Неправильный выбор материала: Сталь AISI304 не подходит для сред с высоким содержанием хлоридов (например, морская вода) или некоторых сильных кислот, где требуется сталь AISI316. "Закусывание" резьбы: При монтаже без смазки или с чрезмерным усилием возможно "холодное сваривание" нержавеющих резьб, что делает демонтаж невозможным. Гальваническая коррозия: При прямом контакте с фитингами из углеродистой ("черной") стали во влажной среде может возникнуть электрохимическая коррозия, которая разрушит менее благородный металл. Вибрационные нагрузки: Стандартные резьбовые соединения могут ослабляться при сильной и постоянной вибрации, что требует периодической проверки и подтяжки. Ограничения Class 150: Данный фитинг не предназначен для систем высокого давления.

Рабочая температура:

300

Размер резьбы:

1 дюйм

Размерность:

Ду25 (1")

Тип соединения фитинга:

резьба

Тип соединения, резьба:

внутренняя-внутренняя-внутренняя

Тип материала фитинга:

нержавеющая сталь

Тип фитинга:

крестовина

Фитинг:

фитинг из латуни и стали

Дополнительная информация

Страна регистрации бренда:

Китай
