Описание Автоматический выключатель Schneider Electric Acti9 iC60N 3P 13A 6кА C (A9F74313)
Данный товар не подлежит длительному гарантийному обслуживанию. В случаях неисправности, вы можете обменять или вернуть товар в течение 14 дней после получения.
Автоматический выключатель Acti9 iC60N 3P, 13А, кривая C Schneider Electric A9F74313| Область применения | Распределение |
| Серия | Acti9 |
| Наименование продукта | Acti 9 iC60 |
| Тип продукта | Автоматический выключатель |
| Краткое название устройства | iC60N |
| Описание полюсов | 3P |
| Число защищенных полюсов | 3 |
| Номинальный ток | 13 A |
| Тип сети | Постоянный ток Переменный ток |
| Технология расцепителя | Термомагнитный |
| Обозначение кривой | С |
| Отключающая способность | 6000 A Icn в 400 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60898-1 36 kA Icu в 12...60 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 10 kA Icu в 380...415 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 20 kA Icu в 220...240 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 6 kA Icu в 440 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 36 kA Icu в 100 ... 133 В Переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2 10 kA Icu в <= 180 V Постоянный ток в соответствии с EN/IEC 60947-2 |
| Категория применения | Категория А в соответствии с EN 60947-2 Категория А в соответствии с IEC 60947-2 |
| Соответствие требованиям по изоляции | Да в соответствии с EN 60898-1 Да в соответствии с EN 60947-2 Да в соответствии с IEC 60898-1 Да в соответствии с IEC 60947-2 |
| Стандарты | IEC 60947-2 EN 60898-1 IEC 60898-1 EN 60947-2 |
| Частота сети | 50/60 Гц |
| Предел электромагнитного отключения | 8 x In +/- 20 % |
| Номинальная рабочая отключающая способность | 15 kA 75 % в соответствии с EN 60947-2 - 220...240 В Переменный ток 50/60 Гц 7,5 kA 75 % в соответствии с EN 60947-2 - 380...415 В Переменный ток 50/60 Гц 4,5 kA 75 % в соответствии с EN 60947-2 - 440 В Переменный ток 50/60 Гц 15 kA 75 % в соответствии с IEC 60947-2 - 220...240 В Переменный ток 50/60 Гц 7,5 kA 75 % в соответствии с IEC 60947-2 - 380...415 В Переменный ток 50/60 Гц 4,5 kA 75 % в соответствии с IEC 60947-2 - 440 В Переменный ток 50/60 Гц 27 kA 75 % в соответствии с IEC 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 27 kA 75 % в соответствии с EN 60947-2 - 12 ... 133 В Переменный ток 50/60 Гц 6000 A 100 % в соответствии с EN 60898-1 - 400 В Переменный ток 50/60 Гц 6000 A 100 % в соответствии с IEC 60898-1 - 400 В Переменный ток 50/60 Гц 10 kA 100 % в соответствии с IEC 60947-2 - 125...180 В Постоянный ток 10 kA 100 % в соответствии с EN 60947-2 - 125...180 В Постоянный ток |
| Класс ограничения | 3 в соответствии с EN 60898-1 3 в соответствии с IEC 60898-1 |
| [Ui] Номінальна напруга ізоляції | 500 миля Переменный ток 50/60 Гц в соответствии с EN 60947-2 500 миля Переменный ток 50/60 Гц в соответствии с IEC 60947-2 |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с EN 60947-2 6 кВ в соответствии с IEC 60947-2 |
| Индикатор положения контакта | Да |
| Тип управления | Рычаг управления |
| Индикатор наличия напряжения | Индикатор срабатывания |
| Исполнение монтажа | Стационарный |
| Способ монтажа | DIN-рейка |
| Совместимость распределительного блока с г | Верхняя или нижняя: Да |
| Шаг 9 мм | 6 |
| Высота | 85 mm |
| Ширина | 54 mm |
| Глубина | 78,5 mm |
| Вес нетто | 0,375 kg |
| Цвет | Белый |
| Механическая износостойкость | 20000 циклы |
| Электрическая износостойкость | 10000 циклы |
| Соединения – клеммы | Единая клемма (Верхняя или нижняя) 1…25 mm² жесткий Единая клемма (Верхняя или нижняя) 1…16 mm² гибкий |
| Длина зачистки проводов | 14 mm для Верхняя или нижняя соединение |
| Момент затяжки | 2 Н·м Верхняя или нижняя |
| Защита от замыкания на землю | Отдельный блок |
| Степень защиты IP | IP20 в соответствии с IEC 60529 IP20 в соответствии с EN 60529 |
| Степень загрязнения | 3 в соответствии с EN 60947-2 3 в соответствии с IEC 60947-2 |
| Категория перенапряжения | IV |
| Подготовка к работе в тропических условиях | 2 в соответствии с IEC 60068-1 |
| Относительная влажность | 95 % в 55 °C |
| Высота над уровнем моря | 0...2000 м |
| Рабочая температура окружающей среды | -35…70 °C |
| Температура окружающей среды при хранении | -40…85 °C |
| Unit Type of Package 1 | PCE |
| Number of Units in Package 1 | 1 |
| Package 1 Height | 5,500 cm |
| Package 1 Widtd | 7,500 cm |
| Package 1 Lengtd | 9,500 cm |
| Package 1 Weight | 324,000 g |
| Unit Type of Package 2 | BB1 |
| Number of Units in Package 2 | 4 |
| Package 2 Height | 8,000 cm |
| Package 2 Widtd | 10,000 cm |
| Package 2 Lengtd | 22,500 cm |
| Package 2 Weight | 1,351 kg |
| Unit Type of Package 3 | S03 |
| Number of Units in Package 3 | 44 |
| Package 3 Height | 30,000 cm |
| Package 3 Widtd | 30,000 cm |
| Package 3 Lengtd | 40,000 cm |
| Package 3 Weight | 15,264 kg |
| Гарантия | 18 месяцев |
Характеристики Автоматический выключатель Schneider Electric Acti9 iC60N 3P 13A 6кА C (A9F74313)
- Тип товара:
- автоматический выключатель
Основные характеристики Автоматический выключатель Schneider Electric Acti9 iC60N 3P 13A 6кА C (A9F74313)
- Тип монтажа:
- DIN-рейка
Технические особенности
- Номинальный ток:
- 13 А
- Количество полюсов:
- Кривая отключения:
- C
- Отключающий ток:
- 6 кА
- Номинальное напряжение:
- 230 В
Дополнительная информация
- Бренд:
- Schneider Electric
- Страна-производитель:
- Франция

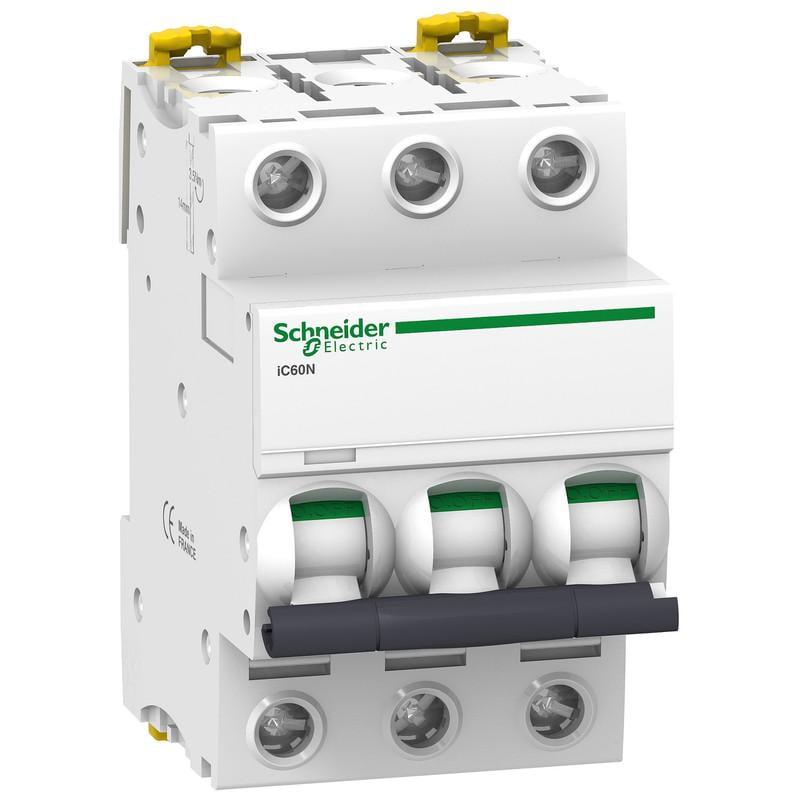

Фото Автоматический выключатель Schneider Electric Acti9 iC60N 3P 13A 6кА C (A9F74313)
