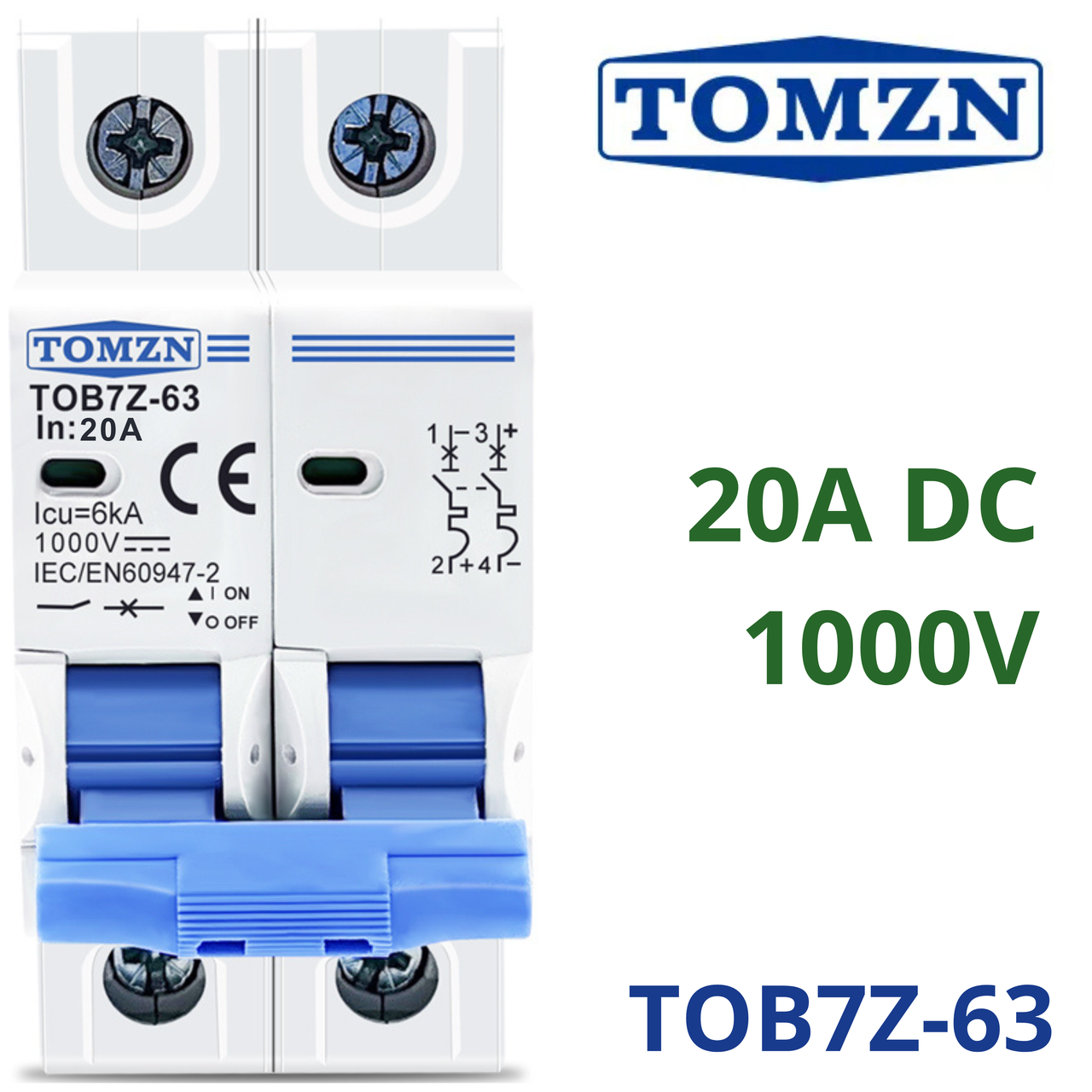

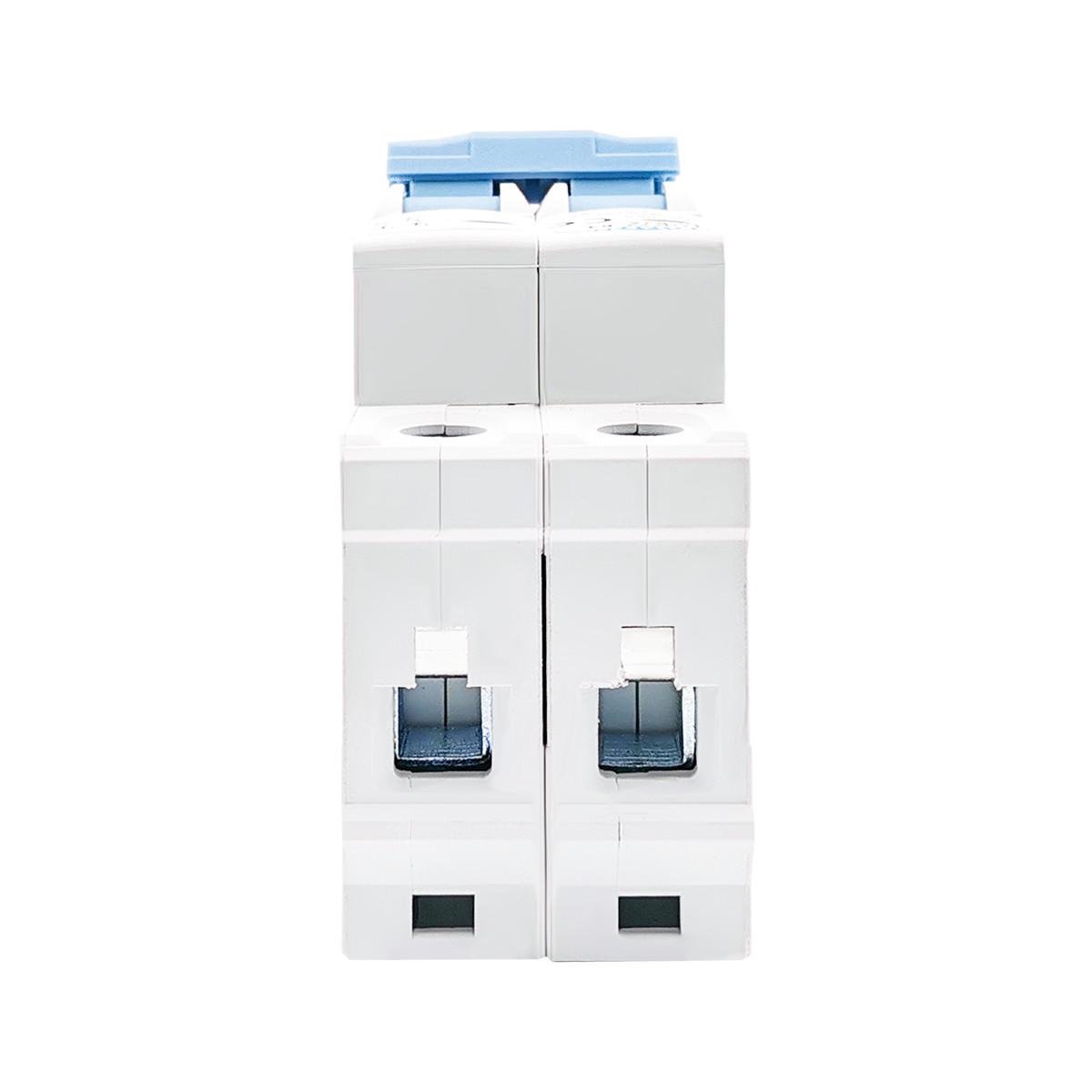

Автоматический выключатель постоянного тока 20 А двухполюсный TOMZN TOB1Z-63 20A 2P DC MCB 1000 V (2830077498)

Автоматический выключатель постоянного тока TOMZN TOB7Z-63 DC 2P 20A — это высококачественное устройство для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор идеально подходит для применения в энергоемких системах, таких как солнечные электростанции, аккумуляторные установки, системы бесперебойного питания (ИБП), телекоммуникационное оборудование и другие инфраструктурные решения, использующие постоянный ток.

Устройство разрабатывалось с учётом специфики работы в сетях постоянного тока, что делает его надежным решением для защиты оборудования и людей от возможных рисков, связанных с токовыми перегрузками и короткими замыканиями. Используемые материалы и технологии обеспечивают долговечность и высокую устойчивость к внешним воздействиям.

Основные характеристики и преимущества:

• Номинальный ток (In): 20 А. Это значение оптимально для защиты крупных электрических цепей и оборудования, в том числе в солнечных и аккумуляторных системах. Выключатель способен выдерживать нагрузки, характерные для мощных энергоемких установок.
• Номинальное рабочее напряжение (Un): 1000 В DC. Это позволяет использовать устройство в цепях постоянного тока с высокими напряжениями, таких как солнечные инверторы и батарейные системы, что делает его универсальным решением для множества промышленных и энергетических приложений.
• Отключающая способность (Icu): 6 кА. Это важная характеристика, определяющая способность устройства эффективно прерывать короткие замыкания без повреждений. Высокая отключающая способность гарантирует, что автоматический выключатель справится с кратковременными высокоэнергетическими импульсами в цепи, предотвращая повреждения оборудования.
• Тип расцепителя: C (срабатывание от 5 до 10 крат номинала). Это решение делает устройство подходящим для защиты цепей с пусковыми токами, такими как электродвигатели и инверторы. Ток срабатывания в пределах этой характеристики защищает цепи от перегрузок, но не вызывает ложных срабатываний при нормальных пиковых токах.
• Механическая износостойкость: до 20 000 циклов. Это обеспечит долгосрочную эксплуатацию без необходимости частой замены, что особенно важно в системах с интенсивным использованием.

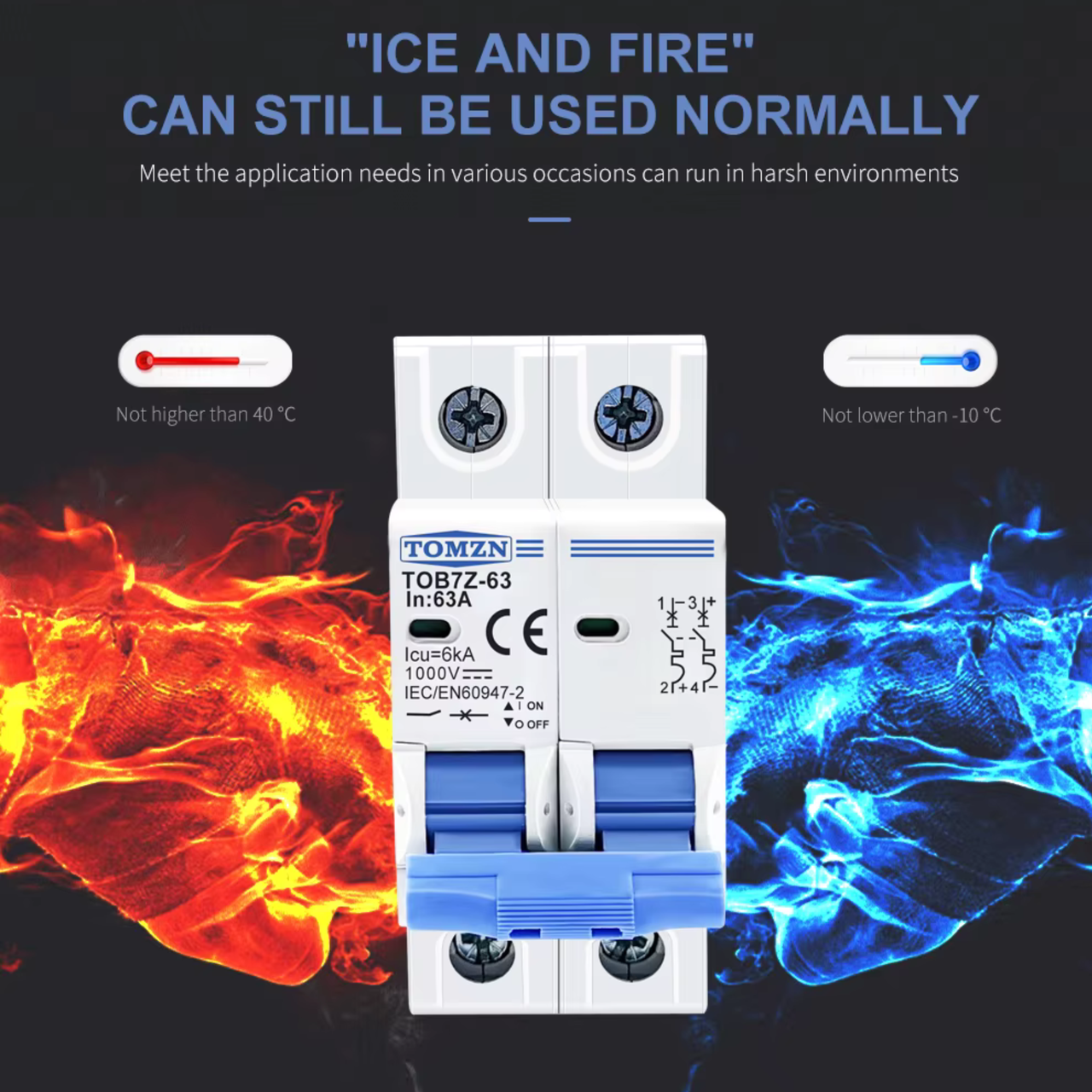

• Температурный диапазон эксплуатации: от -10°C до +40°C. Это позволяет использовать устройство в самых различных климатических условиях, включая районы с высокой температурой или холодными зимами.
• Устойчивость к внешним воздействиям: защита по стандарту IP20 (защищен от твердых объектов диаметром более 12 мм, но не от воды). Это гарантирует, что автоматический выключатель будет защищён от попадания пыли и мелких частиц, которые могут нарушить его работу.

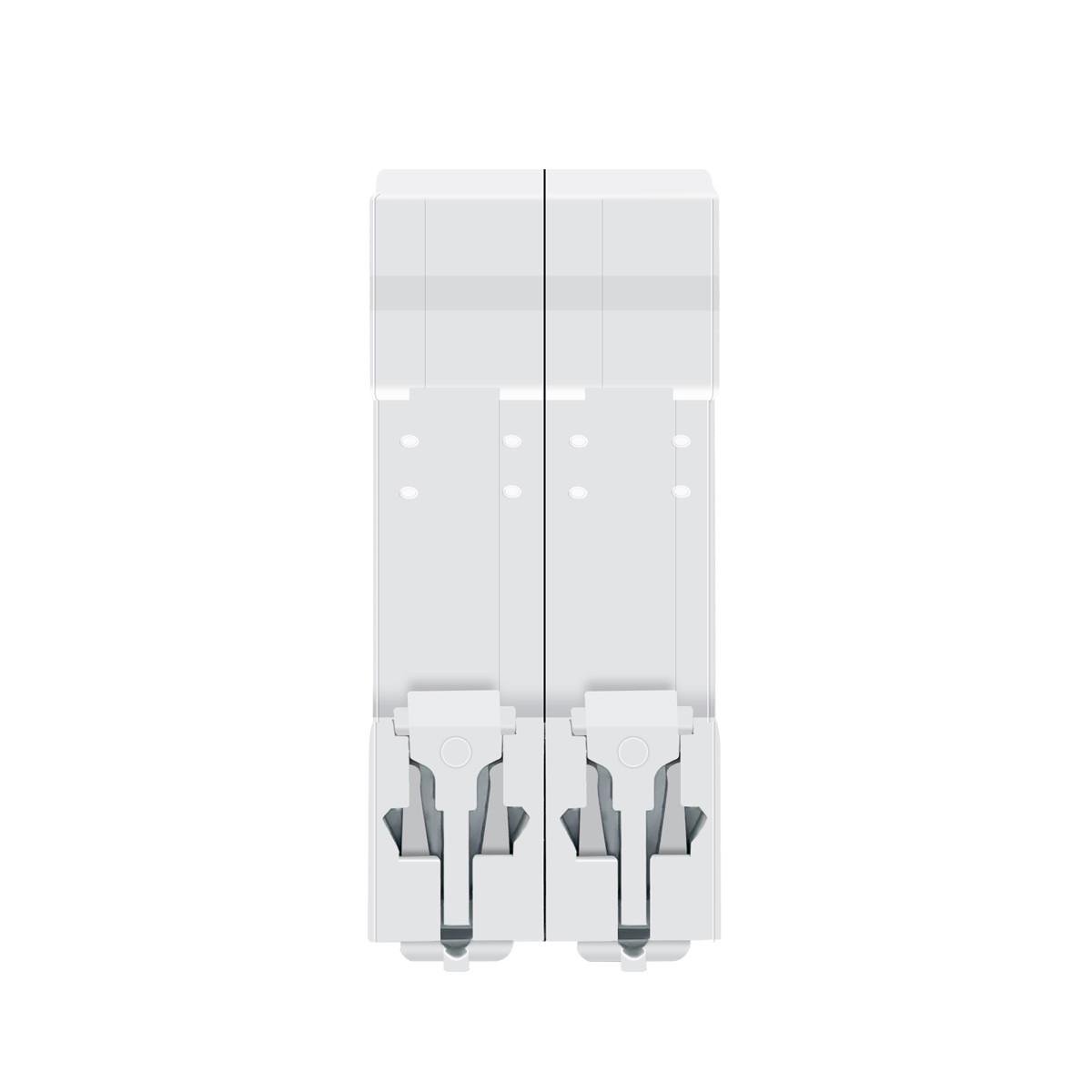

• Монтаж: на стандартную DIN-рейку 35 мм. Это упрощает интеграцию устройства в уже существующие распределительные щиты и панели. Выключатель легко устанавливается и не требует специализированных инструментов для монтажа.

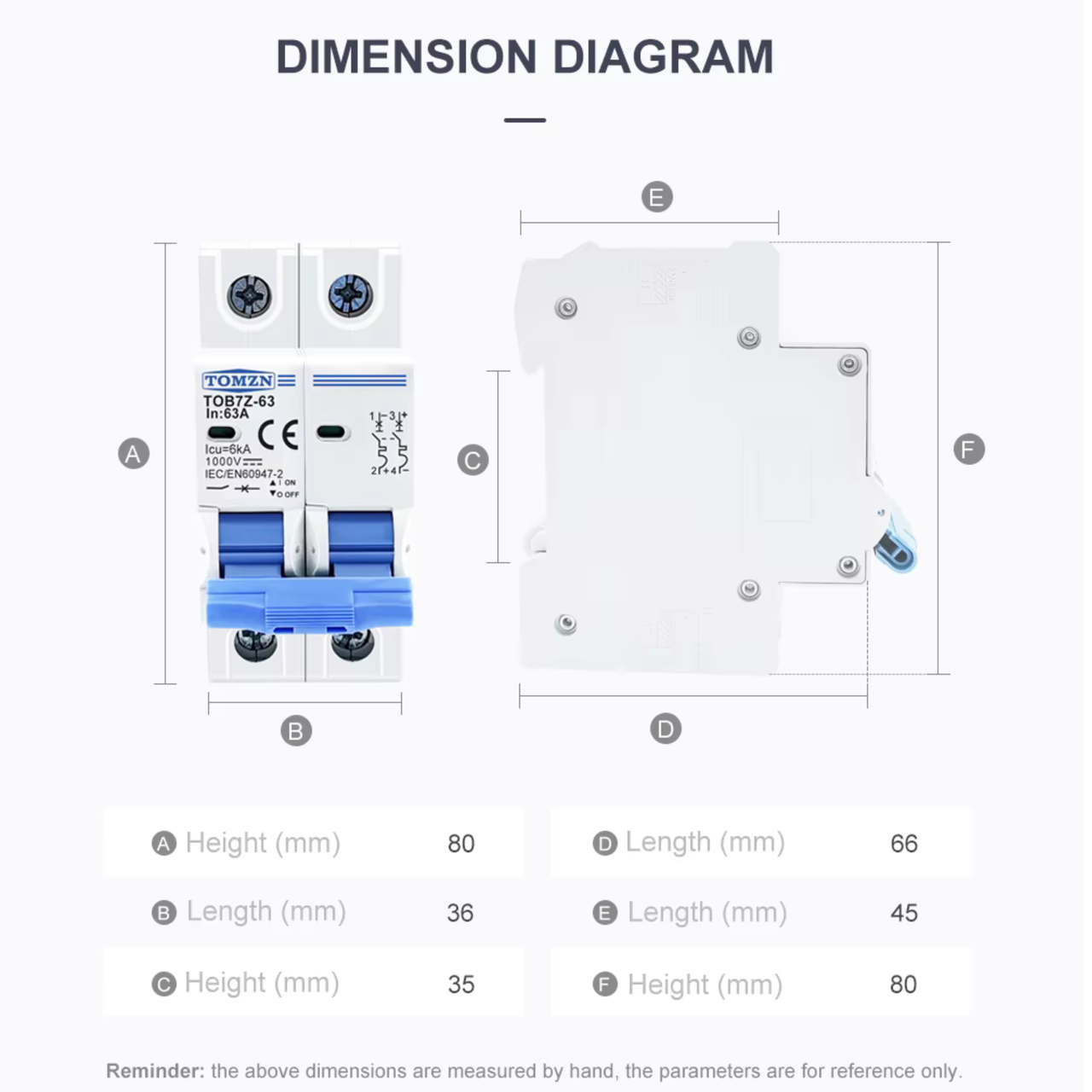

• Габариты: 36 × 80 × 66 мм — компактные размеры, что делает автоматический выключатель идеальным для применения в ограниченных пространствах, таких как распределительные шкафы и панели.

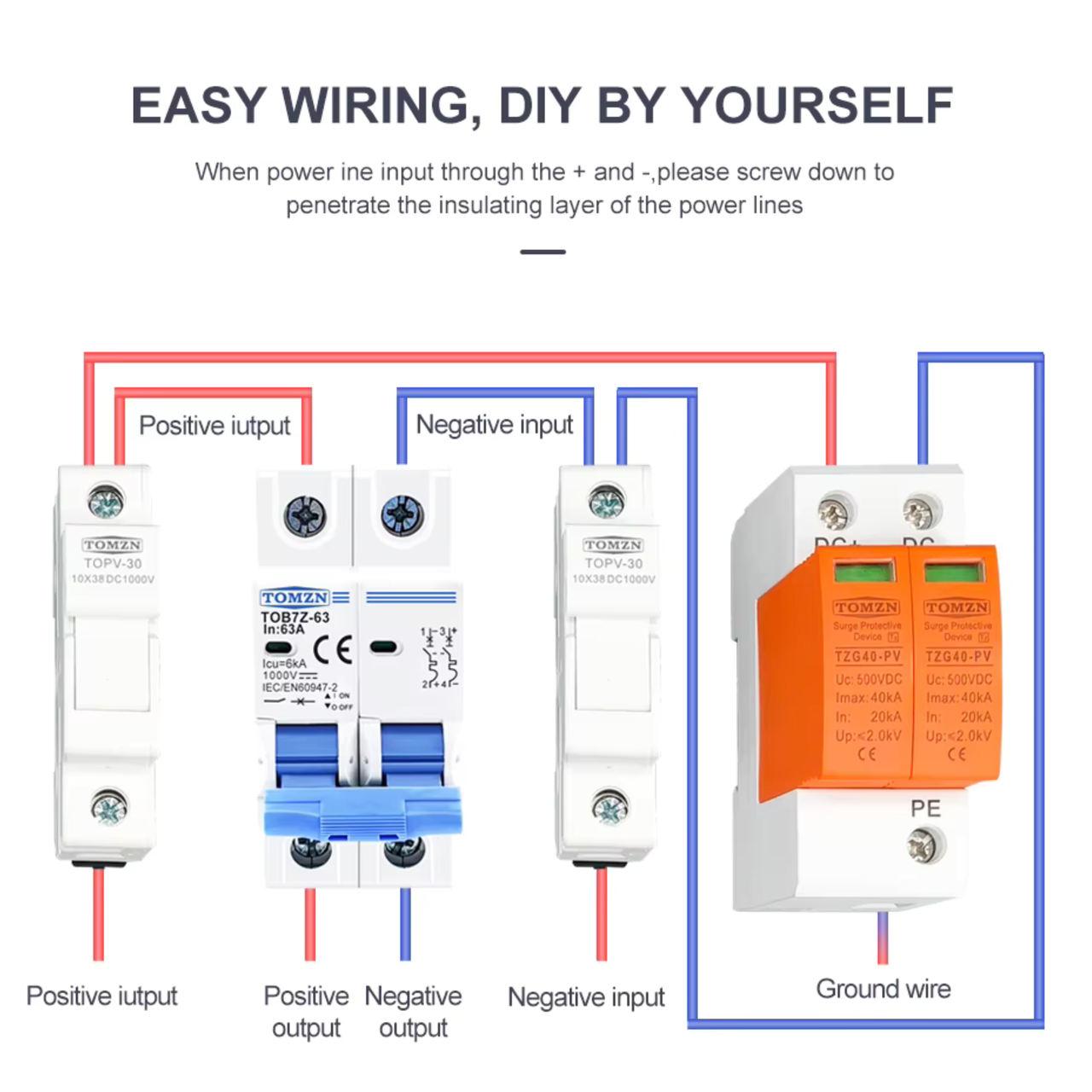

• Подключение: верхние контакты — для подключения к сети, нижние — для подключения нагрузки, что соответствует стандартам монтажа и обеспечит правильную и безопасную работу устройства.

Технические характеристики:

• Номинальный ток (In): 20 А
• Номинальное рабочее напряжение (Un): 1000 В DC
• Отключающая способность (Icu): 6 кА
• Тип расцепителя: C (5–10×In)
• Температурный диапазон эксплуатации: от -10°C до +40°C
• Габариты: 36 × 80 × 66 мм
• Класс защиты: IP20
• Механическая износостойкость: 20 000 циклов
• Монтаж: DIN-рейка (35 мм)
• Количество полюсов: 2 (двухполюсной)
• Материал корпуса: Пластик, не поддерживающий горение

Применение:

Автоматический выключатель TOMZN TOB7Z-63 DC 2P 20A предназначен для защиты различных электрических систем, работающих на постоянном токе. Это может быть полезно в самых разнообразных областях, где необходима надежная защита от перегрузок и коротких замыканий, например:

Солнечные электростанции (СЭС): защита цепей от инвертора к аккумулятору, где стабильная работа и защита от коротких замыканий критична для безопасности всей системы.Системы бесперебойного питания (ИБП): защита мощных аккумуляторов и зарядных цепей от неисправностей, которые могут привести к выходу из строя оборудования.Аккумуляторные установки: для защиты систем хранения энергии от повреждений, вызванных нестабильным током и перенапряжением.Телекоммуникационные и информационные системы: защита цепей оборудования от неожиданных пиков тока и перегрузок.

Примеры применения в реальных установках:

• Солнечные панели: используются в цепях между солнечными модулями и инверторами для предотвращения повреждений в случае коротких замыканий.
• ИБП: защита аккумуляторов и зарядных устройств от перегрузок.
• Энергетические установки: как в промышленных, так и в домашних условиях для обеспечения бесперебойной работы оборудования.

Заключение:

Автоматический выключатель TOMZN TOB7Z-63 DC 2P 20A — это мощный и надежный прибор, который обеспечит защиту вашего оборудования от перегрузок и коротких замыканий. Его можно использовать в самых различных сферах, от солнечных станций до аккумуляторных систем и телекоммуникаций. В сочетании с высокими характеристиками безопасности, долговечностью и удобством монтажа, он станет отличным выбором для установки в любых системах постоянного тока.
