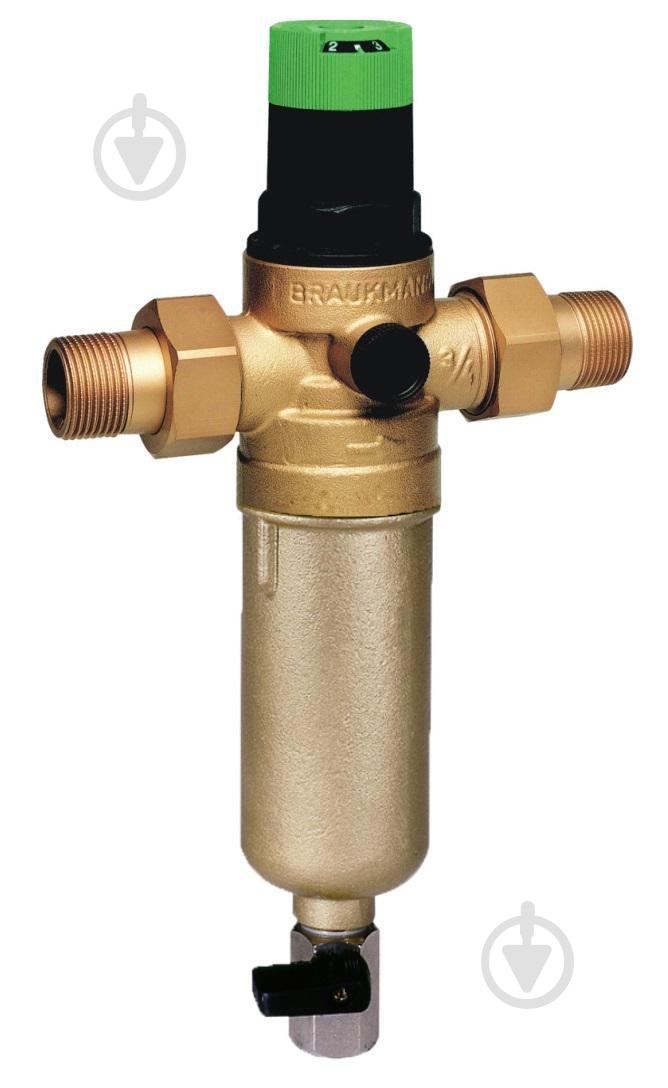

Фильтр самопромывной Resideo тонкой очистки з редуктором Honeywell FK06-3/4AAM

Промывной фильтр для воды с редуктором Honeywell FK06-3/4AAM

Фильтр Honeywell FK06 c подключением 3/4 дюйма представляет собой комбинацию промывного фильтра с клапаном понижения давления для непрерывного водоснабжения фильтрованной водой. Они предотвращают проникновение инородных тел, таких как частицы ржавчины, волокон пеньки или песчинок. Инородные частицы, собранные внутри колбы фильтра, могут быть легко удалены посредством промывки. Клапан понижения давления предупреждает защиту от избыточного давления и понижает расход воды. Каждый из перечисленных элементов в отдельности удовлетворяет требованиям действующих норм DIN/DVGW. Особенности и характеристики индивидуальных элементов также распространяются на все комбинированное устройство. Небольшие размеры позволяют установить комбинированный фильтр в местах с ограниченным пространством.

• Протестирован по требованиям DIN/DVGW.
• Простая сборка.
• Простая настройка выходного давления.
• Настройка читается на настроечной шкале.
• Настроечная пружина не вступает в контакт с водой.
• Картридж клапана может полностью меняться.
• Подача фильтрованной воды не прекращается в процессе промывки.
• Колебания входного давления не оказывают влияния на выходное давление.
• Сетка и колба фильтра могут меняться.
• Сбалансированное седло клапана.
• Может оснащаться входным обратным клапаном.
• Проверенная и надежная конструкция.
• Соответствует требованиям KTW.

Конструкция фильтра с редуктором давления воды Honeywell FK06 miniplus

• корпуса с отверстиями G 1/4" под манометр с обеих сторон;
• резьбового соединения (версия A);
• картридж-клапана с диафрагмой и седлом клапана;
• пружинного стакана со шкалой и ручкой настройки;
• настроечной пружины;
• сетки фильтра тонкой очистки с колбой;
• шарового клапана.

• Корпус из латуни, устойчивой к вымыванию цинка.
• Фитинги из латуни.
• Картридж клапана из высококачественного синтетического материала.
• Пружинный стакан со шкалой и ручкой настройки из высококачественного синтетического материала.
• Пружина из пружинной стали.
• Сетка фильтра из нержавеющей стали.
• Колба фильтра из ударопрочного синтетического материала или латуни, устойчивой к вымыванию цинка.
• Диафрагма из армированного NBR.

• Среда применения: вода.
• Монтажное положение: горизонтальное, колбой фильтра вниз.
• Рабочее давление: максимум 16 бар.
• Диапазон настройки выходного давления: 1,5-6,0 бар.
• Рабочая температура: максимум 40 °С с прозрачной колбой и максимум 70 °С с колбой из латуни.

Принцип работы комбинированного фильтра с регулятором давления Honeywell FK06

Комбинированный фильтр FK06 объединяет в себе клапан понижения давления D06F и промывной фильтр тонкой очистки FF06. В процессе нормальной работы вода проходит через ячейки фильтра FF06 на выход. Для промывки фильтра от частей грязи нужно открыть шаровый кран. В процессе промывки подача фильтрованной воды не прекращается. Встроенный регулятор давления воды D06F работает по принципу уравнивания усилий. Это означает, что сила диафрагмы действует навстречу силе упругости пружины. Входное давление на влияет на открытие или закрытие клапана, поэтому колебания входного давления не оказывают влияние на выходное давление.
