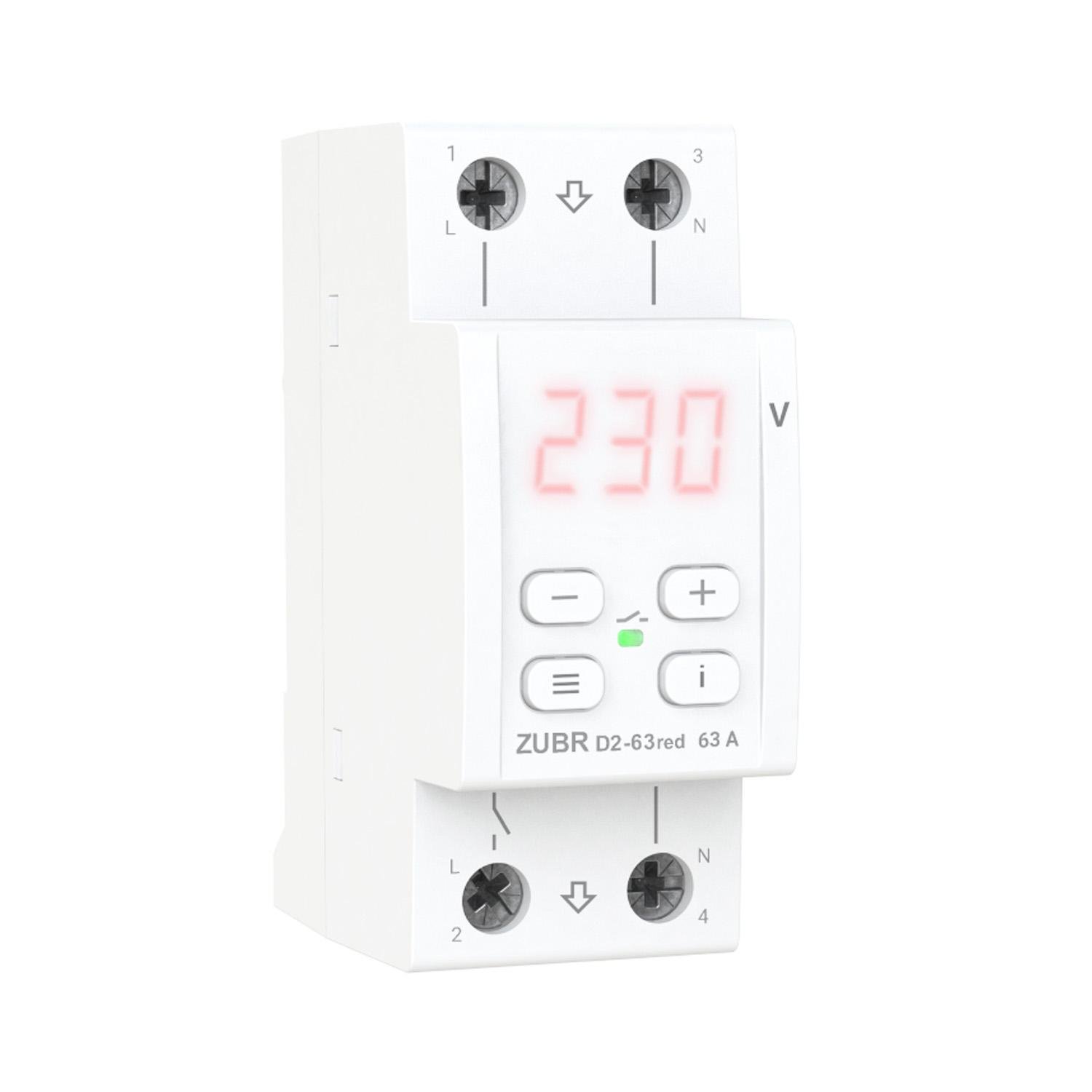

Реле напряжения ZUBR D2-63 Red

Реле напряжения ZUBR D2 red защищает от критических скачков высокого и низкого напряжения, а также от обрыва нуля. В случае аварийной ситуации реле напряжения отключает перегрузку, а при нормализации включает обратно. Широкий функционал реле напряжения позволяет оптимизировать количество срабатываний благодаря индивидуальным настройкам под вашу сеть.

Особенности:

• Высокая точность измерения напряжения благодаря алгоритму TrueRMS

TrueRMS снижает влияние сетевых помех на точность измерения напряжения, когда форма напряжения отличается от синусоида. Благодаря этому алгоритму реле выключит нагрузку до того, как скачок напряжения окажет негативное влияние на подключенные приборы.

• Профессиональная модель времени отключения нагрузки

Профессиональная модель полезна для сети переменного тока низкого качества или сети, перегруженной мощным оборудованием, где частые просадки напряжения приводят к частым срабатываниям реле.

Активируйте модель Pro, чтобы не отключать оборудование при безопасных по величине и длительности отклонениях напряжения (см. таблицу ниже). Модель Pro разработана в соответствии с рекомендациями по обеспечению стабильности работы компьютеров и другого оборудования для помех и перебоев в сети электропитания ITIC (CBEMA).

Скорость отключения по умолчанию нагрузки, и в случае применения Профессиональной модели отключения.

• Журнал аварийных срабатываний на 100 значений

Журнал способен хранить в независимой памяти 100 последних аварийных срабатываний.

• Задержка включения

ZUBR D2 red позволяет настроить время задержки на включение погрузки после аварии. По умолчанию от завода реле стоит минимальная задержка для включения нагрузки 3 сек. В зависимости от типа подключенного оборудования, вы можете установить ее в диапазоне от 3 до 999 сек. Для чувствительного к частым отключениям напряжения оборудования, например холодильников и кондиционеров, рекомендуется устанавливать задержку включения 2-3 мин.

Согласно заводским настройкам, задержка отсчитывается с момента стабилизации напряжения. Также в настройках можно выбрать другой тип задержки, когда отсчет начинается с момента отключения реле.

• Повышенная безопасность благодаря термозащите

Термодатчик внутри корпуса обеспечивает безопасность и выключает нагрузку в случае, если температура внутри корпуса превысит 80 °С, при этом экран мигает надписью «oht». После понижения температуры ниже 60 °С устройство включит нагрузку и возобновит работу.

Если защита сработает более 5 раз в сутки, реле заблокируется и надпись «oht» будет отображаться постоянно. Устраните проблему перегрева и подождите, пока температура внутри реле опустится ниже 60 °С – реле подскажет об этом появлением на экране точки в конце «oht.» Затем, чтобы разблокировать, нажмите на любую кнопку реле.

Чтобы просмотреть температуру внутри корпуса при перегреве, нажмите кнопку «i». Если перегрева нет, для просмотра температуры удерживайте «i» 24 сек.

• Удобство в управлении

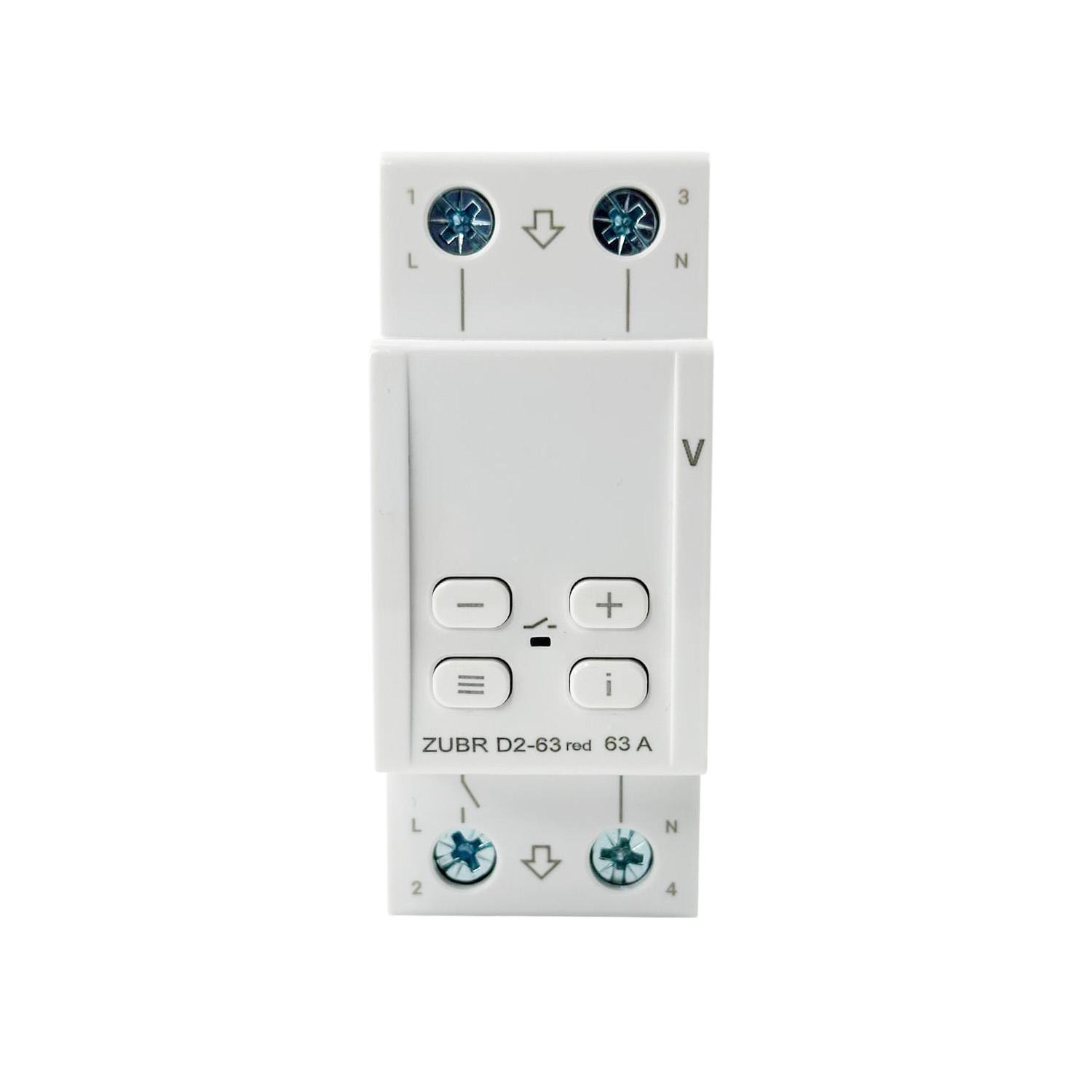

ZUBR D2 red имеет очень удобное стандартизированное подключение вход-выход, отсутствует необходимость использования нулевой клеммы при подключении. Настройка работы устройства осуществляется только с помощью трех кнопок. Четверная кнопка i предназначена для просмотра журнала аварийных срабатываний и расшифровки аббревиатур пунктов меню. Цифровой экран постоянно отображает напряжение и выводит системную информацию. В режиме ожидания можно настроить яркость экрана и индикатора.

• Простая установка

Реле напряжения ZUBR D2 red очень компактное, занимает 2 стандартных модуля в распределительном щите. Его монтаж производится в распределительный щиток на стандартную DIN-рейку шириной 36 мм. Если в помещении повышена влажность или существует вероятность попадания воды на устройство, тогда щиток должен соответствовать классу защиты IP55 (согласно ГОСТ 14254).

Технические характеристики:

Ток, А: 63

Способ монтажа: на DIN-рейке

Количество фаз: 1 фаза 230В

Термозащита: есть

TrueRMS: есть

Проф. задержка отключения: есть

Нижний предел напряжения: 120-210 В

Верхний предел напряжения: 220-280 В

Номинальная мощность нагрузки: 13 900 ВА

Время отключения нагрузки при понижении напряжения: 0,1-10,0 с (>120 В), не более 0,04 с (<120В)

Время отключения нагрузки при превышении напряжения: не более 0,03 с

Номинальный ток нагрузки: 63 А (макс. 80 А в течение 10 мин.)

Время задержки включения нагрузки: 3-999 с

Тип реле: поляризованное

Cпотребление тока: не более 2,8 мА

Сечение провода: не более 16 мм²

Масса: 0,17 кг

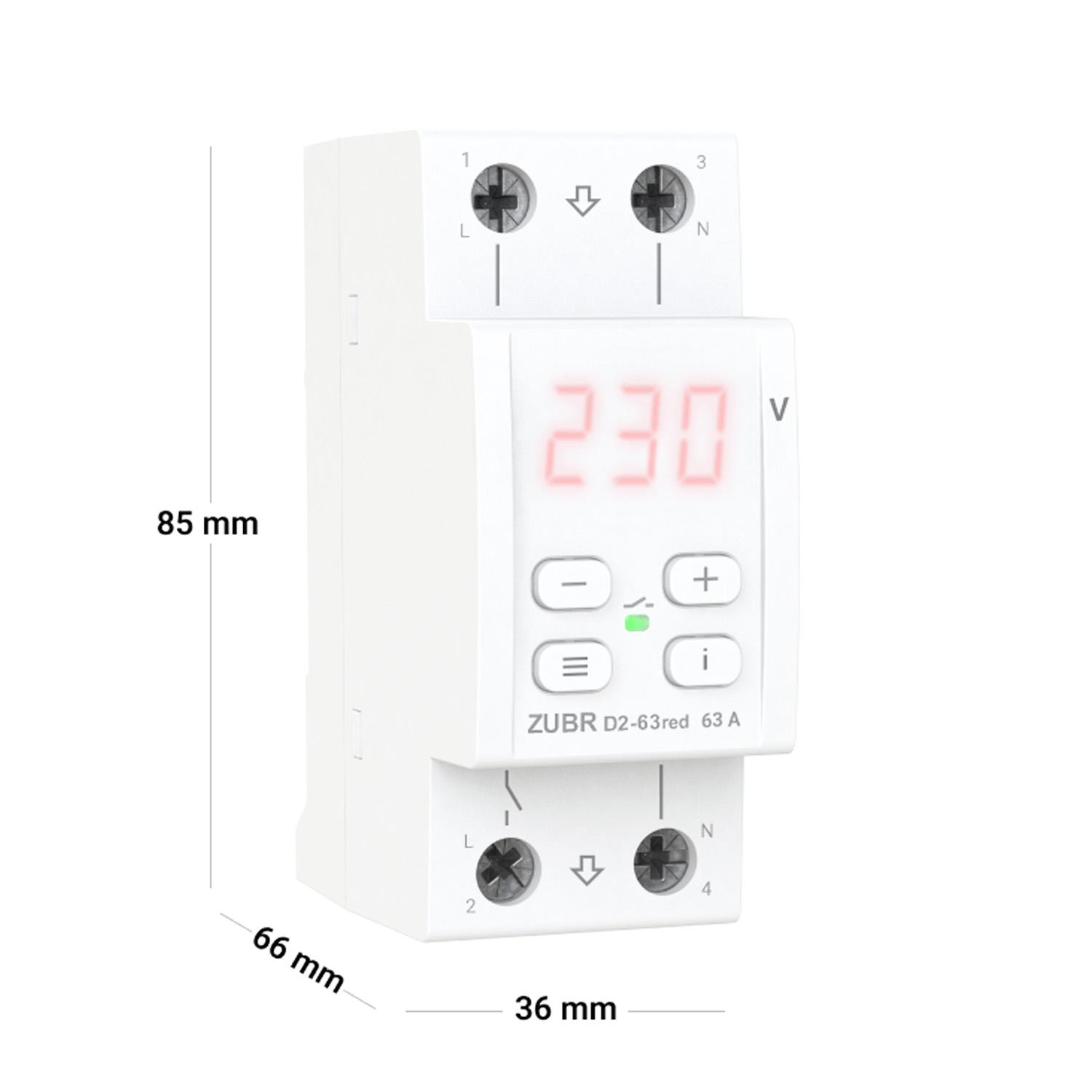

Габаритные размеры (Ш х В х Г): 36 х 85 х 66 мм

Количество коммутаций под нагрузкой, не менее: 10 000 циклов

Количество коммутаций без нагрузки, не менее: 500 000 циклов

Степень защиты по ДСТУ: IP20
