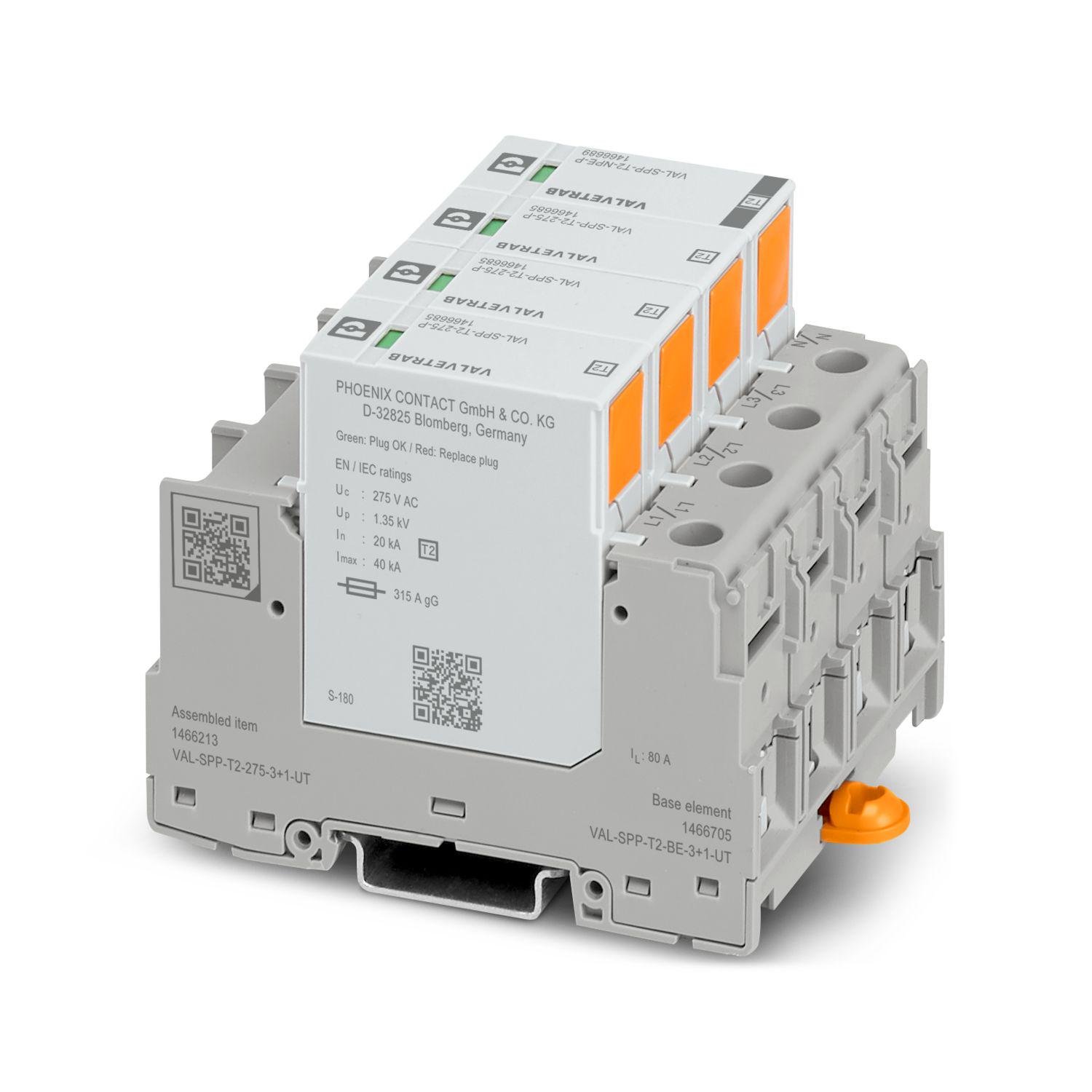

Устройство защиты от импульсных перенапряжений Phoenix Contact VAL-SPP-T2-275-3+1-UT тип 2 (1466213)

Дополнительные характеристики:

Класс разрядника в соответствии с IEC: T2 Конфигурация системы питания: TN-S Конфигурация системы питания: TT Номинальное напряжение: 240 В AC (TN-S) Номинальное напряжение: 240 В AC (TT) Предупреждение о неисправности: оптическое Номинальный разрядный ток In: 20 кА Максимальное длительное напряжение (L - N): 275 В AC Максимальное длительное напряжение (N-PE): 305 В AC Уровень защиты по напряжению (L - N): ≤ 1,35 кВ Уровень защиты по напряжению (N-PE): ≤ 1,5 кВ Макс. резервный предохранитель: 315 А (gG) Макс. резервный предохранитель: 80 A (gG) Общая информация Указание При степени загрязнения 3 и кабельной разводке с использованием вилочного наконечника для сечений ≥ 16 мм² необходимо соблюдать дополнительное минимальное боковое расстояние 1 мм до заземленных токопроводящих поверхностей. Дополнительные боковые зазоры не требуются при степени загрязнения 2. Тип изделия Разрядник для защиты от перенапряжений Серия изделий VAL-SPP Класс испытания согл. МЭК II T2 Тип EN T2 Система энергоснабжения IEC TN-S TT Конструкция Модуль для установки на монтажную рейку, состоящий из двух частей, закрепляется на защелках Полюсов 4 Сообщение, неисправность устройства для защиты от импульсных перенапряжений cветовой Изоляционные характеристики Категория перенапряжения III Степень загрязнения 3 Номинальная частота fN 50 Гц (60 Гц) Тип подключения Винтовые зажимы Резьба винтов M5 Момент затяжки 3 Нм ... 3,5 Нм Длина снятия изоляции 18 мм Сечение гибкого провода 1,5 мм² ... 35 мм² (без кабельного наконечника) 2x 1,5 мм² ... 16 мм² (2 провода одинакового сечения) Сечение жесткого провода 1,5 мм² ... 50 мм² 2x 1,5 мм² ... 16 мм² (2 провода одинакового сечения) Сечение проводника AWG 15 ... 2 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой 1,5 мм² ... 16 мм² Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом 1,5 мм² ... 35 мм² 2x 1,5 мм² ... 10 мм² (2 провода одинакового сечения) Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки 1,5 мм² ... 25 мм² 2x 1,5 мм² ... 16 мм² (2 провода одинакового сечения) Тип подключения Вилочный наконечник Сечение гибкого провода 1,5 мм² ... 25 мм² Ширина 71,2 мм Высота 96,6 мм Глубина 71,5 мм (вкл. монтажная рейка 7,5 мм) Горизонтальный шаг 4 TE Цвет серый (RAL 7042) cветло серый (RAL 7035) Класс воспламеняемости согласно UL 94 V-0 Величина CTI материала 600 Изоляционный материал PA 6.6-FR 20 % GF PBT Группа материала I Материал корпуса PA 6.6-FR 20 % GF PBT Защитная цепь L-N L-PE N-PE Номинальное напряжение UN 240/415 В AC ±10 % (TN-S) 240/415 В AC ±10 % (TT) Номинальная частота fN 50 Гц (60 Гц) Макс. напряжение при длительной нагрузке UC (L-N) 275 В AC Макс. напряжение при длительной нагрузке UC (L- PE) 275 В AC Макс. напряжение при длительной нагрузке UC (N-PE) 305 В AC Номинальный ток IL 80 A (25 мм²) Ток защитного проводника IPE ≤ 5 мкA Потребляемая мощность в режиме ожидания ПК ≤ 360 mVA Номинальный импульсный ток утечки In (8/20) мкс 20 кA Максимальный импульсный ток утечки Imax (8/20) мкс 40 кA Общий максимальный импульсный ток утечки Itotal (8/20) мкс 40 кA Способность к гашению сопровождающего тока Ifi (N-PE) 100 A Стойкость к короткому замыканию ISCCR 50 кA Уровень защиты Up (L-N) ≤ 1,35 кВ Уровень защиты Up (L-PE) ≤ 1,6 кВ Уровень защиты Up (N-PE) ≤ 1,5 кВ Остаточное напряжение Ures (L-N) ≤ 1,35 кВ (при In) ≤ 1,1 кВ (при 10 кА) ≤ 1 кВ (при 5 кА) ≤ 0,9 кВ (при 3 кА) Остаточное напряжение Ures (L-PE) ≤ 1,6 кВ (при In) ≤ 1,3 кВ (при 10 кА) ≤ 1,1 кВ (при 5 кА) ≤ 1 кВ (при 3 кА) Остаточное напряжение Ures (N-PE) ≤ 0,5 кВ (при In) ≤ 0,4 кВ (при 10 кА) ≤ 0,3 кВ (при 5 кА) ≤ 0,1 кВ (при 3 кА) Характеристика TOV при UT (L-N) 350 В AC (5 с / режим устойчивости) 460 В AC (120 мин / режим безопасного сбоя) Характеристика TOV при UT (L-PE) 1464 В AC (200 мс / withstand mode (режим устойчивости)) Характеристика TOV при UT (N-PE) 1200 В AC (200 мс / режим устойчивости) Время срабатывания tA (L-N) ≤ 25 нс Время срабатывания tA (L-PE) ≤ 100 нс Время срабатывания tA (N-PE) ≤ 100 нс Макс. номинал входного предохранителя при V-образном проходном подключении 80 A (gG) Макс. номинал входного предохранителя при подключении ответвлений 315 A (gG) Дополнительные технические данные Стойкость к короткому замыканию ISCCR 100 кA Условия окружающей среды Степень защиты IP20C (в установленном состоянии) Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C Температура окружающей среды (при монтаже) -5 °C ... 50 °C Высота ≤ 5000 м (amsl) Допустимая отн. влажность воздуха (при эксплуатации) 5 % ... 95 % Удары (при эксплуатации) 25г (Полусинусоида / 11 мс / 3x ±X, ±Y, ±Z) Вибрация (при эксплуатации) 5г (10 ... 500 Гц / 2,5 ч / X, Y, Z) Стандарты/нормативные документы МЭК 61643-11 Указание 2011 Стандарты/нормативные документы EN 61643-11 Указание 2012 + A11:2018

Основные характеристики Устройство защиты от импульсных перенапряжений Phoenix Contact VAL-SPP-T2-275-3+1-UT тип 2 (1466213)

Цена:

4 173.62 ₴/шт.

Бренд:

Phoenix Contact

Класс защиты:

класс II (C)

Количество полюсов:

3 + NPE шт.

Максимальный пиковый тока:

40 кА

Степень защиты (IP):

20

Номинальное напряжение:

230 В

Максимальное напряжение:

275 В

Тип заземления в разряднике:

TN-S, TT

Уровень защиты от перенапряжений:

1.35 кВ

Диапазон рабочих температур:

Температура окружающей среды (при эксплуатации) -40 °C ... 85 °C Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C Температура окружающей среды (при монтаже) -40 °C ... 50 °C °C

Материал изготовления:

пластик

Частота:

50 Гц

Дополнительная информация

Тип монтажа:

DIN-рейка

Страна-производитель:

Германия
