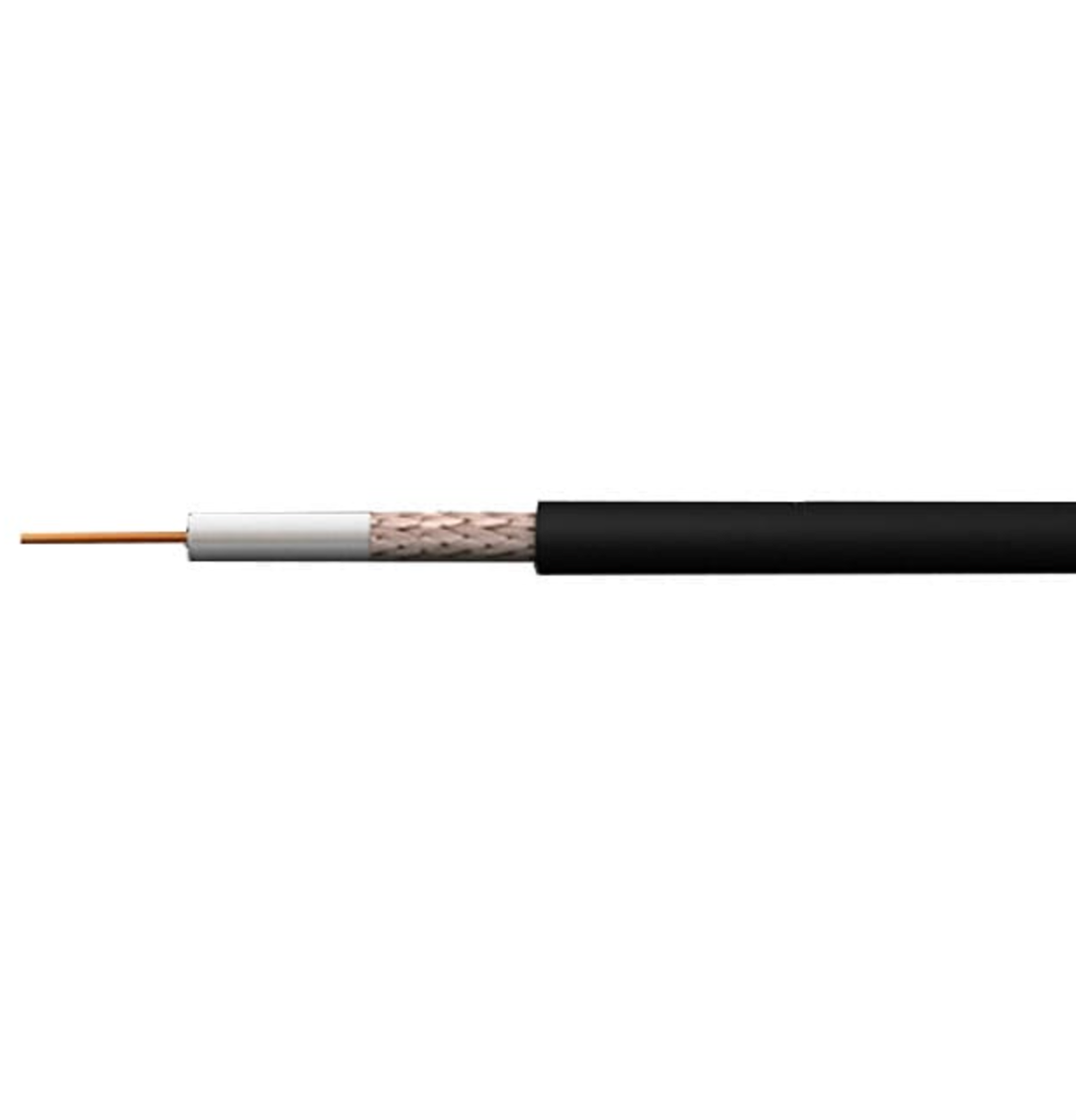

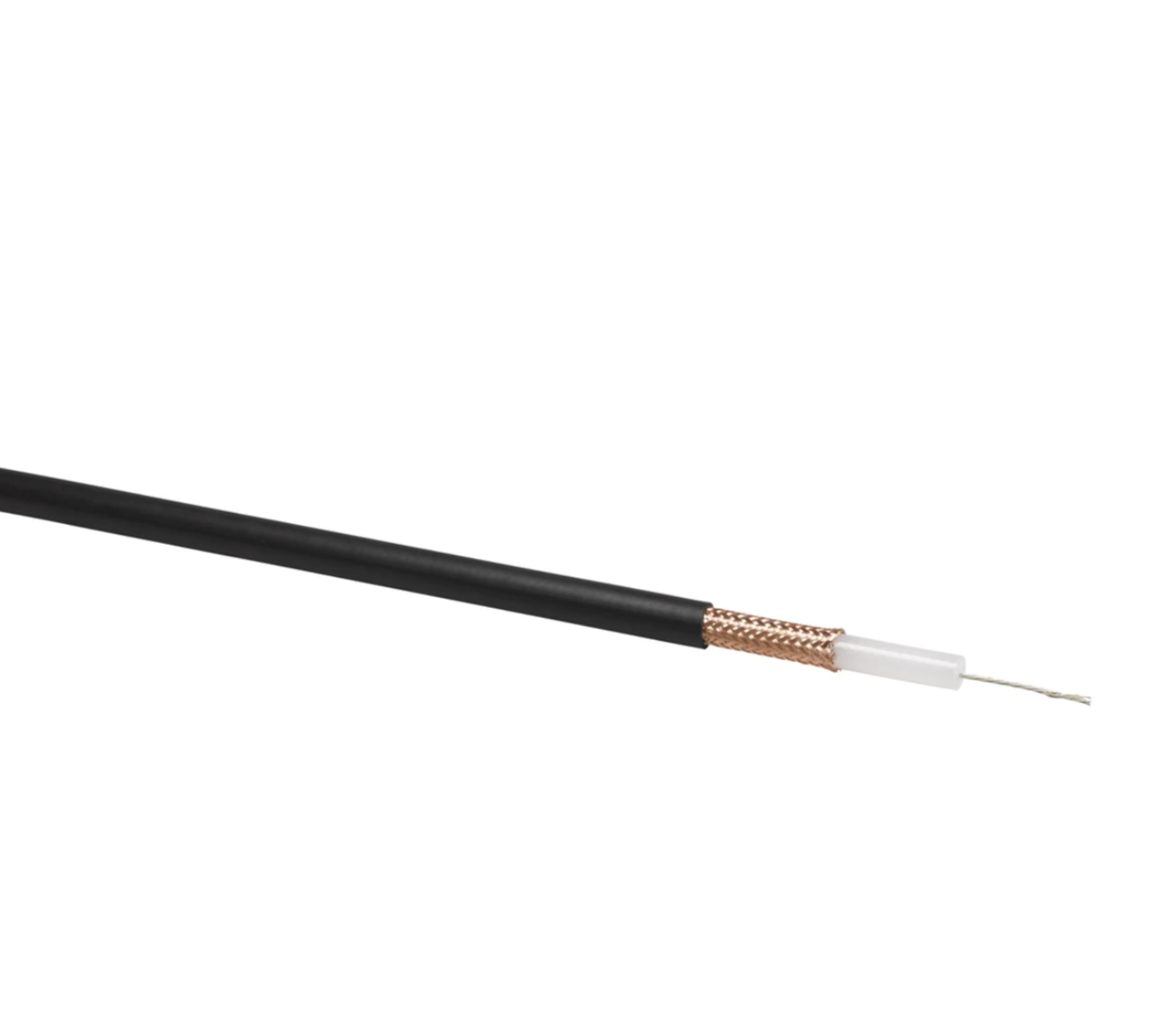

Кабель высокочастотный RG-174 AWG24 50 Ом 2,65 мм 0,48/1,5 7x0,16 мм G7 экран плетеный луженая медь 1 м (L01000A0009)

Высокочастотный кабель 50 Ом производства компании Telegartner(Германия)

Характеристики:

Серия: Coax RF

Изоляция: PVC-Flex

Проводник: стальная омедненная витая жила

Экран: плетеный, луженая медь

Внешн. диам., мм: 2.65

Цвет: черный

Норма отпуска: 1

Единица измерения: м

Структура: 0.48/1.5 (7x0.16 мм) AWG24

Вес, г: 11

• стабильность характеристик

• плетеный экран, луженая медь

• совместимость с коаксиальными разъемами Telegartner(Германия)

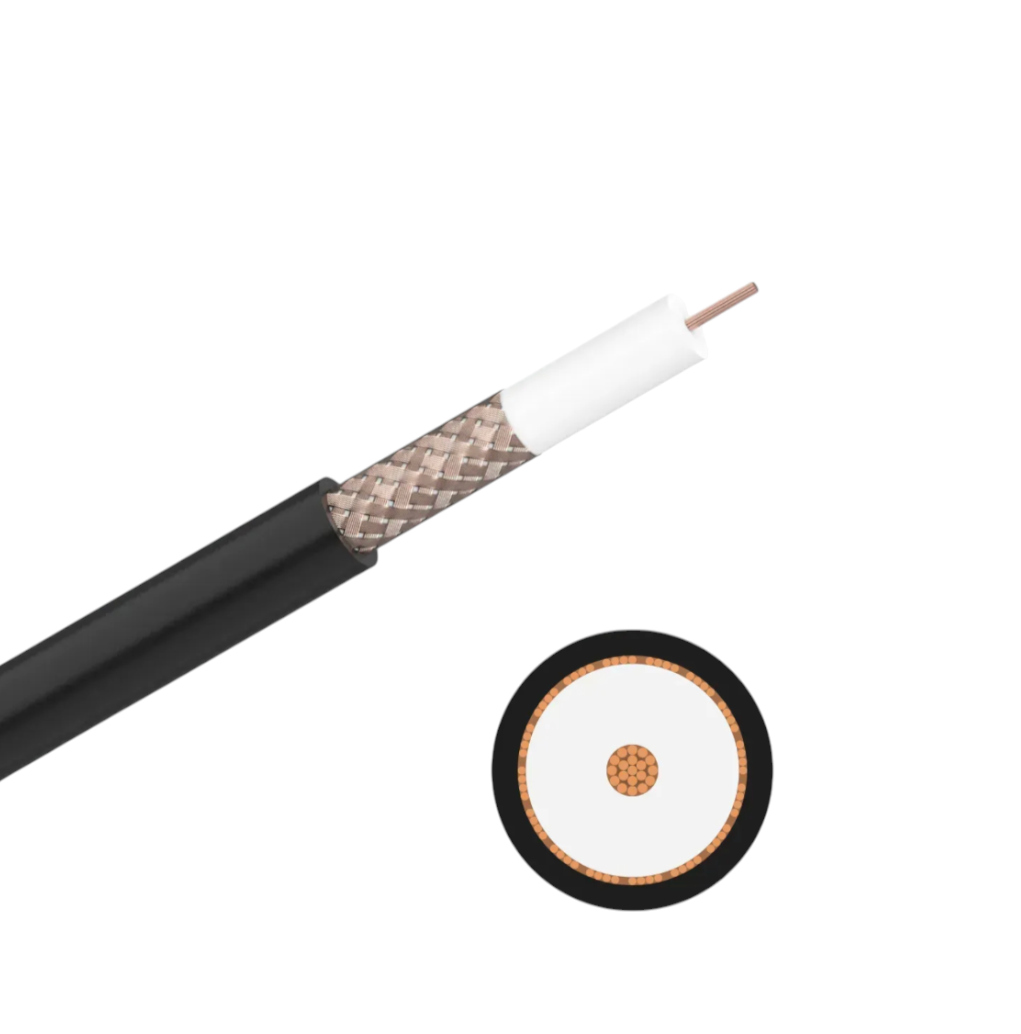

Конструкция:

Центральный проводник: омедненная стальная витая жила,

7 жил x 0,16 мм Ø,общий Ø 0.48 мм

Диэлектрик:политетрафторэтилен, 1.5 мм Ø

Экран:плетеный, лужная медь

Внешняя изоляция:PVC, поливинилхлорид, цвет – черный

Внешний диаметр:2.65 мм

Механические характеристики:

Вес, г / м:10.7

Температурный диапазон:-40°C / +85°C

Минимальный радиус изгиба: 10 мм единичный, 22 мм многократный

Электрические характеристики:

Волновое сопротивление: 50 +/-2 Ом

Емкость: 101 пФ / м

Скорость распространения: 66%

Затухание:

f= 50 МГц-16.8 дБ / 100 м

f= 100 МГц-26.0 дБ / 100 м

f= 200 МГц-40.0 дБ / 100 м

f= 400 МГц-62.0 дБ / 100 м

f= 600 МГц-80.0 дБ / 100 м

f= 800 МГц-96.0 дБ / 100 м

f= 900 МГц-103.0 дБ / 100 м

f= 1000 МГц110.0 дБ / 100 м

f= 1200 МГц-124.0 дБ / 100 м

f= 1500 МГц-142.0 дБ / 100 м

f= 1800 МГц-160.0 дБ / 100 м

f= 2000 МГц171.0 дБ / 100 м

f= 2300 МГц-186.0 дБ / 100 м

f= 2500 МГц-196.0дБ / 100 м

f= 3000 МГц-220.0 дБ / 100 м

f= 4000 МГц-264.0дБ / 100 м

f= 5000 МГц-303.0 дБ / 100 м

f= 6000 МГц-340.0 дБ / 100 м
