Выключатель защиты двигателя ISKRA MS25-2.5 автоматический 1,6-2,5 А 220-690 В (30107961000)

Автоматические выключатели защиты электродвигателей - это специальный тип автоматических выключателей, предназначенный для пуска и защиты электродвигателей переменного тока от перегрузок и короткого замыкания. Применяются в промышленности, малом машиностроении, сельскохозяйственных машинах, компрессорах, ремонтных мастерских и т.д.

ДЛЯ ЗАЩИТЫ ЭЛЕКТРОДВИГАТЕЛЕЙ:

• Всех видов асинхронных двигателей переменного тока
• Для трехфазных двигателей до 22 кВт

ЗАЩИТА ДРУГИХ НАГРУЗОК:

• Различные низкоиндуктивные нагрузки
• Версия с тепловым расцепителем для однофазных потребителей MST20
• Версия с тепловым и магнитным расцепителем для однофазных потребителей MS20
• Версия для защиты от короткого замыкания MSZ25
• Версия для защиты трансформаторов MS25TR

ПРЕИМУЩЕСТВА:

• Ручное управление:
• Кнопки: СТАРТ, СТОП,
• Проверка функции разблокировки (TEST)
• Автоматическое отключение при перегрузке тока с тепловым или магнитным расцепителем
• Управление с помощью расцепителя низкого напряжения или расцепителя шунта
• Вспомогательный выключатель для бокового или скрытого монтажа для индикации состояния переключения
• Индикация расцепления с помощью вспомогательного выключателя с индикацией отключения
• Положение кнопок ON/OFF однозначно указывает на состояние переключения главных контактов
• Материал контактов: устойчивый к контактной сварке; обеспечивает низкий нагрев контактов
• Изоляционное расстояние между контактами: 4,5 мм на место контакта
• Подключение жесткого или гибкого проводника

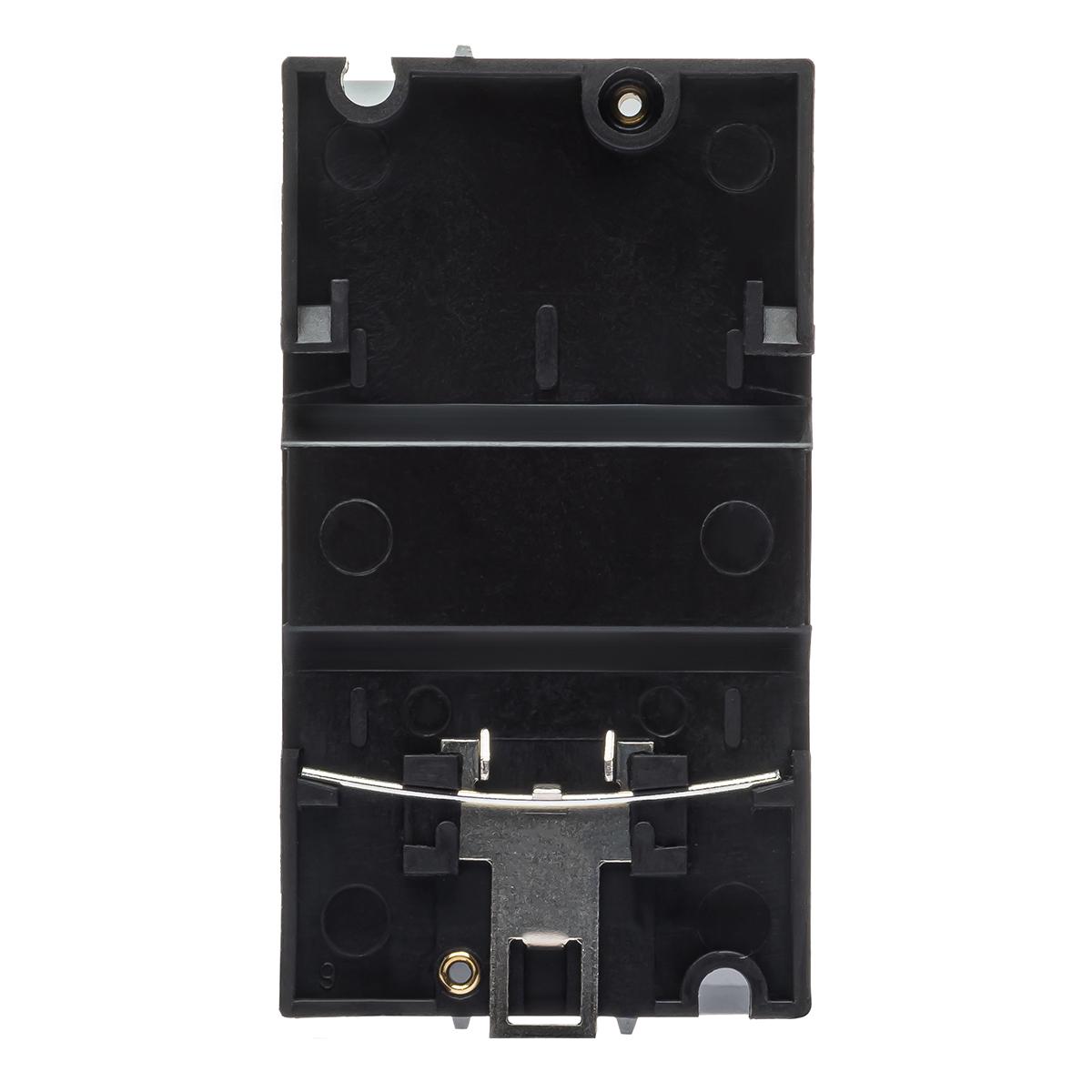

• Монтаж на DIN рейку шириной 35 мм в соответствии с EN 60715
• Вертикальное или горизонтальное рабочее положение

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Номинальный ток, In, A: 2.5
• Настройка тока, IT, A: 1.6-2.5
• Номинальная мощность двигателей (трехфазных), kW: 22
• Номинальная частота, f, Hz: 50/60
• Макс. рабочее напряжение, Ue, V: 690
• Номинальный ток, Ith, A: 25 (Максимальное количество MPCB, установленных близко друг к другу: 3)
• Макс. ток двигателя AC-3, A: 25
• Максимальный ток двигателя DC-5 (макс. 250 В постоянного тока, все полюса последовательно), A: 25
• Количество всех полюсов: 3
• Количество защищенных полюсов: 3
• Зазор между контактами (на полюс), мм: 9,5
• Тип расцепителя: термомагнитный
• Ток срабатывания теплового расцепителя перегрузки: 1.05 Ir < I < 1.2 Ir
• Ток срабатывания магнитного расцепителя (фиксированный): 12 In ± 20 %
• Чувствительность к обрыву фазы: да
• Рассеиваемая мощность на входе In (все полюса), W: 6 ... 7.5
• Стандарты: IEC/EN 60947-4-1, IEC/EN 60947-2, IEC/EN 60204, UL 60947, CSA 22.2 No. 14
• Одобрения: CE, UL, EAC
• Климатический класс: Постоянное влажное тепло согласно IEC 60068-2-78
• Циклическое влажное тепло в соответствии с IEC 60068-2-30
• Степень защиты: IP20, после клемм с покрытием IP40
• Монтаж: 35 мм DIN-рейка (EN 60715)
• Монтажное положение: любое
• Температура окружающей среды, °C: -25 ... +60
• Температура хранения, °C: -25 ... +70
• Температурный диапазон термокомпенсации, °C: -5 ... +40
• Максимальная высота (MSL) м: 2000
• Механическая выносливость, op. c.: 100
• Электрическая выносливость, op. c.: 100.000 (AC-3), 20.000 (DC-5)
• Класс отключения согласно IEC 60947-4-1: 10A
• Категория использования согласно IEC 60947-4-1: AC-3, DC-5
• Категория использования согласно IEC 60947-2: A
• Макс. частота переключения, оп. c./h: 25
• Ударопрочность согласно IEC 68-2-27, г: 20
• Виброустойчивость согласно IEC 68-2-6, г: 5 (at f= 5 ... 150 Hz)
• Категория перенапряжения: III
• Степень загрязнения: 3
• Номинальное напряжение изоляции, Ui, V: 690
• Номинальное импульсное выдерживаемое напряжение, Uimp, kV: 6
• Вес, г: 252
• Емкость клеммы: жесткая, S, мм2: 1...6; гибкая S, мм2: 1...4; гибкая с концевой втулкой, S, мм2: 0.75...4
• Длина снятия изоляции проводника, мм: 10
• Винт: M3
• Тип винта: PZ2, с самоподъемным зажимом, защищенным от выпадения
• Момент затяжки, Nm: 1,8
