Смола эпоксидная КЕ Slab-421 2,56 кг

В составе комплекта прозрачный отвердитель! Используется в качестве основного слоя для толстых изделий (от 2 мм до 4 см). Относительно пластическое первоначальное состояние изделия, не хрупкое. Реакция сопровождается почти без тепла! Благодаря длительному периоду отверждения отсутствуют какие-либо дефекты, в частности пузырьки. Способен твердеть при температуре +23 °С. Совет: тщательно перемешивать компоненты.

Характеристика продукта: в составе КЭ «Slab-421» компонент «1» – низкомолекулярная эпоксидная смола, модифицированная монофункциональным химически активным пластификатором и компонент «2» – затвердитель на основе смеси простых полиаминов.

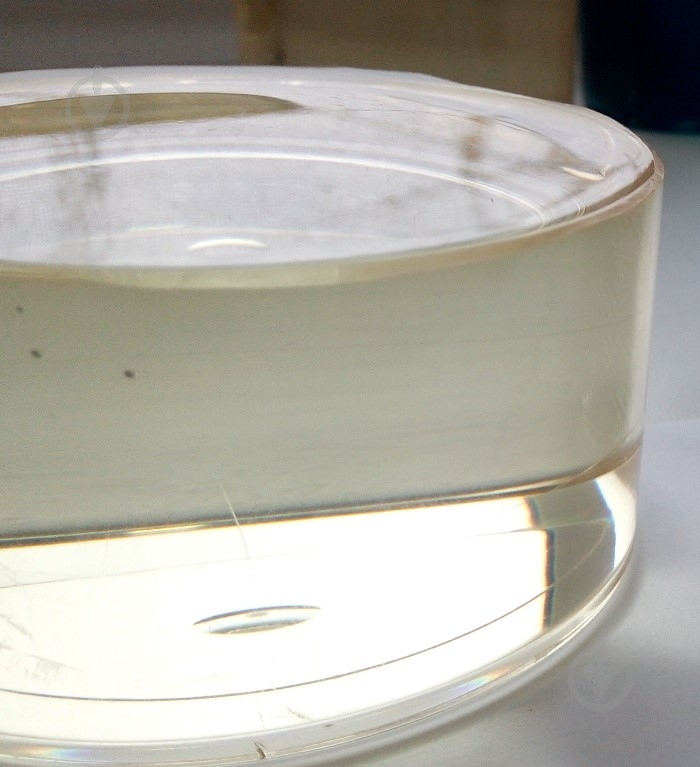

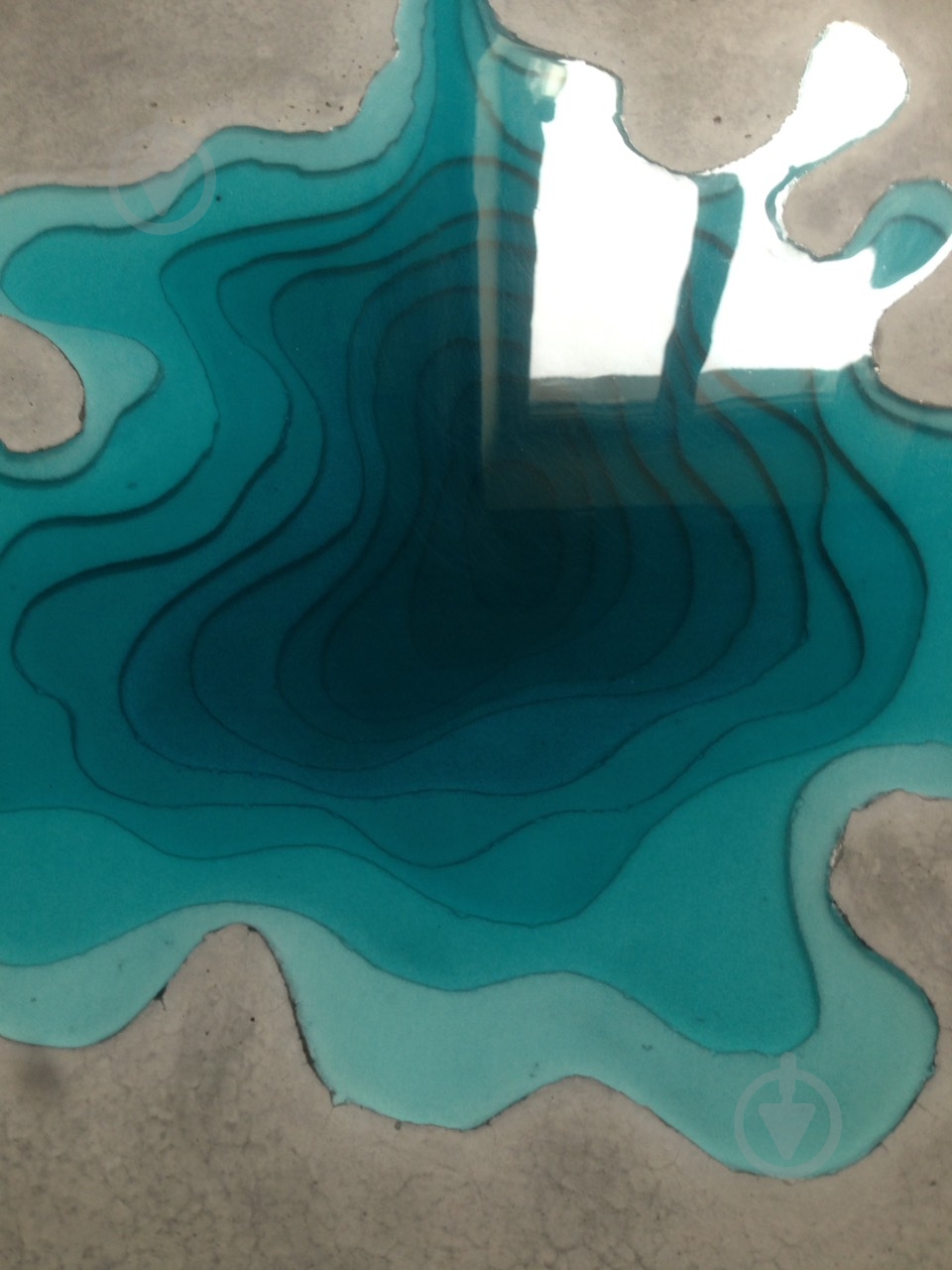

Применяется в качестве основного прозрачного слоя толщиной до 4 см (локально – больше) в мебельной промышленности, в частности при устройстве столешниц – «СЛЕБОВ» (столы из ценных пород древесины, авторская мебель ручной работы) или других относительно объемных изделий.

КЭ «Slab-421» характеризуется высокой адгезией к металлам, стеклу, бетону, а также тепло-, водо- и химической стойкостью, хорошими диэлектрическими показателями.

Пропорция смешивания указана на таре компонентов: (28:100), где 100 г – это компонент «1», а 28 г – компонент «2». Смешивать компоненты в течение 5–10 мин. Желательно перелить в новую чистую емкость и перемешать в течение 2 мин. Время жизнеспособности – 90 мин при температуре от +23 до +28 °С. После смешивания компонентов присутствует большое количество пузырьков воздуха, поэтому требуются технические средства для работы с компаундами, особенно когда речь идет о толстых слоях. К примеру, профессионалы применяют вакууматор. Но реакция твердения происходит медленно – иногда несколько суток, поэтому пузырьки могут исчезнуть самостоятельно. Также на качество будущего изделия влияют условия окружающей среды: температура в помещении, пыль и насекомых, влажность воздуха в мастерской. Желаемая оптимальная влажность 20-30%. Плотности компонентов разные, соответственно соотношения «по массе» и «по объему» будут разными. Это обстоятельство – частая причина ошибок.

Существует распространенное заблуждение, что если взять отвердителя больше нормы, то отверждение произойдет быстрее. На самом деле избыток одного из компонентов так и останется в неутвержденном состоянии между узлами молекулярной сетки, снижая физико-механические характеристики эпоксидного полимера, его химстойкость и устойчивость к нагреванию. В процессе затвердевания компаунд проходит три стадии. Первая – редкофазная стадия (жизнеспособность). Далее идет стадия гелеобразования. Композиция становится более нетрудоспособной, растет липкость и, в конце концов, переходит в эластичное состояние («резиновую фазу»). Если нужна подзаливка новым слоем – проводить именно в этот период (в результате совместного твердения сшивка будет лучше, а поверхность раздела – незаметна). После 3 суток полимеризации изделие имеет еще пластическое состояние, а после 7-дневного периода – основной набор прочности, после 14 дней – полный набор, при работе с компаундом и выдержки в условиях комнатной температуры (23-28ºС)! Для заливки тонкими слоями рекомендуем КЭ Slab-660, КЭ Slab-521, КЭ Hobby-321, ювелирный компаунд КЕ Slab-619 и сверхбыстрый КЭ Hobby-019.

Реакция между компонентами необратима, настоятельно рекомендуем сначала потренироваться на небольших пробных образцах – выбрать оптимальную для Ваших целей технологию. В случае ошибки – смола будет испорчена. Расход композиции – 2,2 кг на 1 м кв получите толщину изделия 2 мм.

Предупреждение: может вызвать аллергическую реакцию кожи. Вреден для водных организмов с долгосрочными последствиями. Следует обратить внимание на соблюдение мер безопасности при работе с отвердителем, а именно – обеспечить вентиляцию в помещении, использовать индивидуальные средства защиты дыхательных путей и кожи.

Удобно перемешивать эпоксидку специальной мешалкой, но делать это нужно исключительно на малых оборотах, иначе состав насытится пузырьками воздуха.
