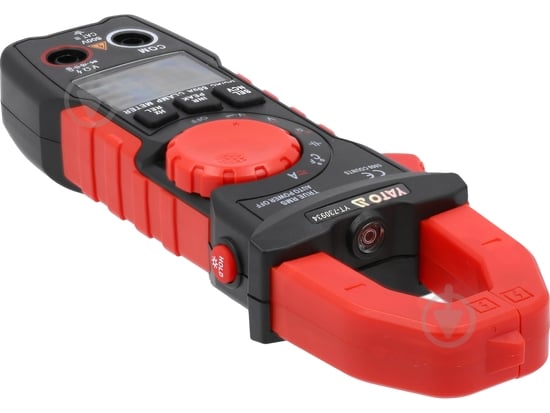

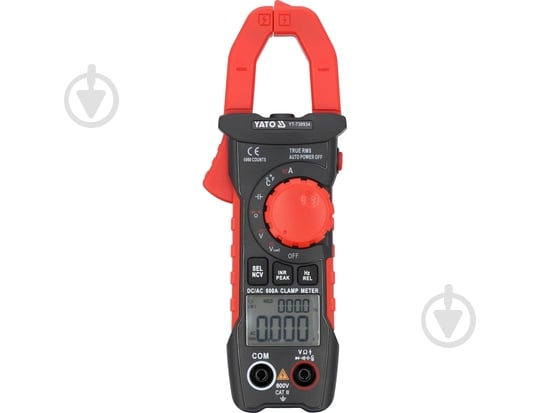

Мультиметр YATO YT-730934

Цей універсальний вимірювальний кліщ з автоматичним вибором діапазону для кожного вимірювання дозволяє виконувати базові та розширені вимірювання електричних величин. Вимірювач оснащений кліщами, які дозволяють вимірювати як постійний, так і змінний струм в одному дроті за допомогою вбудованого датчика Холла. Вимірювання виконуються без необхідності відключення кола або відключення його від джерела живлення та дозволяють вимірювати значно вищі сили струму, ніж зі звичайними електролічильниками. Проводи випробувального щупа мають гнучку, стійку до високих температур силіконову ізоляцію.

Примітка. Вимірювачі, здатні вимірювати постійний струм, включаючи YT-730934, використовують датчик Холла для вимірювання напруженості магнітного поля. Магнітне поле на Землі виникає природним чином, і в результаті показання вимірювача постійного струму не дорівнюють нулю. Перед кожним вимірюванням постійного струму піднесіть вимірювач близько до дроту, що перевіряється, скиньте його за допомогою кнопки REL, потім приєднайте його до дроту, що перевіряється, і зчитайте показання.

Основні виміри

• Змінна напруга: AC 0-600 В, TRUE RMS (40-1000 Гц).
• Напруга постійного струму: 0-600 В постійного струму.
• Змінний струм: AC 0-600 A, TRUE RMS (40-1000 Гц).
• Постійний струм: 0-600 А постійного струму.
• Опір: 0-60 МОм.
• Випробування діодів: I F 1,5 мА, U R 3 В.
• Тест на цілісність: 0-50 Ом.

Додаткові вимірювання

• Змінна та постійна напруга в режимі низького імпедансу: 0-600 В.
• Ємність конденсатора: 0-60 мФ.
• Частоти: 0-300 кГц.
• Температури: від -30 до 1000 °C.
• Безконтактне виявлення змінної напруги: NCV.

Точність вимірювання

Приклад визначення точності вимірювання змінного струму. Розрахунки для результату вимірювання 30 А.

• Точність вимірювання лічильника YT-730934 для цього діапазону становить: ±(2,0%+30), роздільна здатність 0,01 А.
• Формула розрахунку похибки вимірювання: (результат вимірювання x 2%) + 30 x роздільна здатність.
• Розрахунок: (30 x 2%) + 30 x 0,01 = 0,6 + 0,3 = 0,90 А.

Фактичний результат з урахуванням похибки вимірювання для показання 30 А = 30 ± 0,90 А:

• результат з урахуванням похибки вимірювання для індикації вимірювання напруги змінного струму: 235 В = 235 ± 2,65 В;
• результат з урахуванням похибки вимірювання для індикації вимірювання постійної напруги: 12 В = 12 ± 0,09 В.

Таблицю з роздільною здатністю та точністю для заданого вимірювання можна знайти в посібнику користувача.

Вбудовані функції

• TRUE RMS – Вимірювач відображає справжнє ефективне значення напруги/струму змінного струму. На відміну від усереднювальних вимірювачів, пристрої TRUE RMS відображають правильне значення не лише для синусоїд, але й для спотворених синусоїд, таких як вищі гармоніки, прямокутні чи трикутні хвилі. Ця функція є важливою для кіл, що включають імпульсні джерела живлення, приводи двигунів зі змінною частотою, системи опалення, вентиляції та кондиціонування повітря тощо.
• V lowZ – вимірювання змінної та постійної напруги в режимі низького імпедансу. Це явище, широко відоме як фантомна напруга, може ускладнити діагностику електричної мережі, наприклад, у промислових будівлях. Воно пов'язане з появою напруги на непідключеному дроті, в якому напруга індукується від дроту, підключеного до мережі через той самий канал. Функція LowZ знижує імпеданс вимірювальних гнізд лічильника в 10 разів порівняно зі стандартним режимом вимірювання. У цьому випадку лічильник споживає трохи більший струм під час вибірки напруги, тим самим розряджаючи заряд, накопичений у дроті. Результатом є вимірювання напруги без фантомної напруги.
• NCV – безконтактне виявлення змінної напруги індуктивним методом. Вимірювач виявляє наявність напруги в ізольованому дроті, а також може вказувати на фазний провід.
• АВТО – автоматичне налаштування діапазону вимірювання (одного вимірювання достатньо), увімкнено за замовчуванням. Під час вимірювання невідомих значень за допомогою вимірювача з ручним перемиканням діапазону за допомогою ручки, вимірювання слід проводити послідовно від найвищого діапазону до діапазону, який забезпечує найточніший результат – інакше ви ризикуєте пошкодити прилад.
• УТРИМАННЯ ДАНИХ – збереження поточного виміряного значення на дисплеї
• УТРИМАННЯ ПІКУ – утримання найвищого виміряного значення на дисплеї за допомогою вимірювальних зондів
• Пусковий струм – вимірює пусковий струм за допомогою струмомірів із кліщами. Вимірювач вимірює струм протягом 100 мс після запуску пристрою.
• REL – Функція відносного значення. Дозволяє обнулити показання вимірювача. Незамінна в режимі вимірювання постійного струму. Датчик Холла вимірює навколишнє електромагнітне поле та відображає результат на дисплеї. Перед вимірюванням постійного струму піднесіть вимірювач близько до дроту, що перевіряється, обнулите його, а потім розмістіть кліщі на дроті, що перевіряється. Це забезпечить відсутність впливу навколишнього електромагнітного поля на показання.

Додаткова інформація:

• РК-дисплей, максимальний відображаємий результат: 6000;
• підсвічування екрана та поле вимірювання кліщами;
• звуковий сигнал під час перевірки цілісності ланцюжка для опору нижче 50 Ом;
• можливість окремого ввімкнення перевірки діодів та перевірки цілісності кола;
• затискачі розкриваються до 25 мм і дозволяють вимірювати один дріт максимальним діаметром 25 мм;

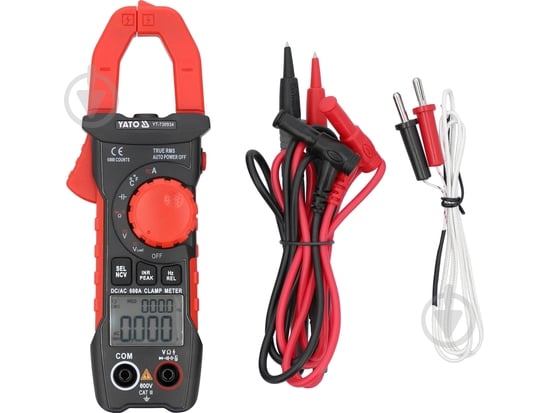

• вимірювальні зонди довжиною 14,5 см;
• довжина кабелю з зондами: 97 см;
• діаметр дроту з ізоляцією: 3,5 мм;

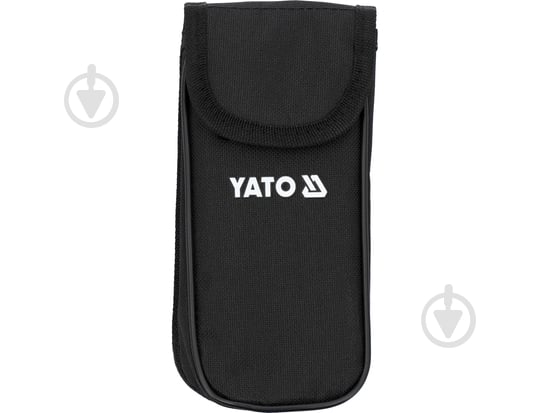

• комплект включає чохол;
• конструкція із захистом від перевантаження;
• автоматичне вимкнення лічильника після 15 хв бездіяльності (цю функцію можна вимкнути);
• індикатор низького заряду батареї;
• джерело живлення: 2 батарейки 1,5 В (AAA).

Увага!

Вимірювання струму за допомогою струмомірів-кліщів виконуються лише на одній жилі дроту. Застосування кліщів до багатожильного кабелю без ізоляції однієї жили призведе до неправильних показників або нульового потоку струму.
