Запорно-откидное устройство металлопластикового окна Axor K4002-00-NO3 2 шт. (FFH 801-2390)

Запорно-откидное устройство металлопластикового окна фурнитура Axor артикул K4002-00-NO3 FFH 801-2390.

Запорно-откидное устройство — это элемент фурнитуры металлопластикового окна, позволяющий переводить створку в режимы поворота (распахивания), откидывания (проветривания сверху) и закрывания.

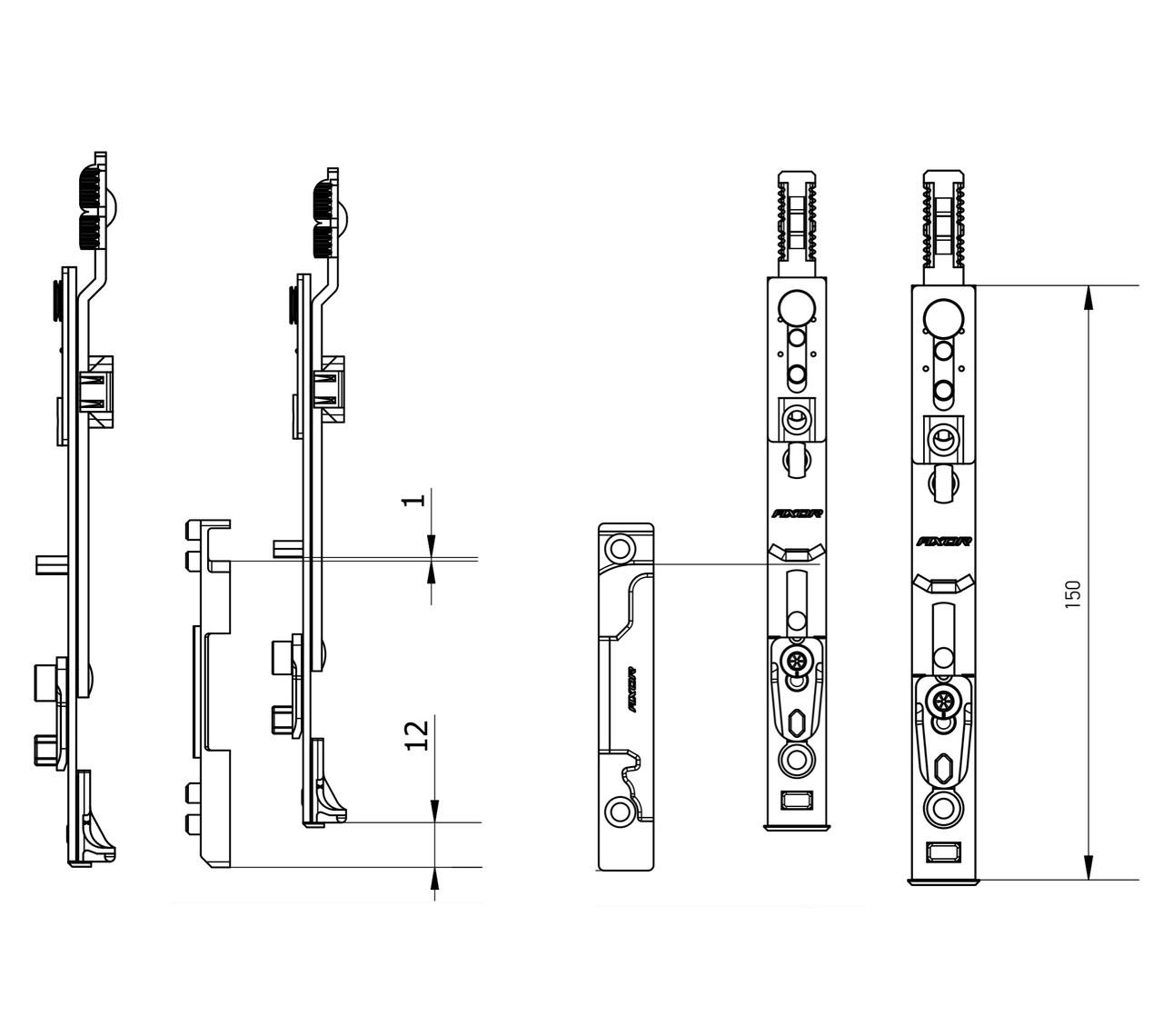

Оно представляет собой планку-концевик привода которая при повороте ручки взаимодействует с поворотно-откидной ответной планкой, установленной на раме, обеспечивая надежное прилегание створки к раме и её фиксацию в нужном положении.

• марка фурнитуры - Axor
• серия - K-3
• артикул - K4002-00-N03
• диапазон применения по высоте - 801-2390 мм (по фальцу (фурнитурному пазу) створки окна)

Как это работает:Закрытое положение: При повороте ручки вниз, цапфы (выступы) на створке заходят в ответные планки на раме. Откидное положение: При повороте ручки в горизонтальное положение, цапфы, расположенные сверху и сбоку створки, занимают специальные ответные планки, фиксируя створку в приоткрытом состоянии сверху. Поворотное положение: При повороте ручки вверх, цапфы, как и при закрывании, входят в ответные планки, но при этом створка открывается полностью. Ключевые элементы запорно-откидного устройства:

• Цапфы:
• Элементы на створке, которые входят в ответные планки, обеспечивая запирание.
• Ответные планки:
• Устанавливаются на раме, принимают цапфы и удерживают створку.
• Ручка:
• Главный элемент управления, приводящий в движение всю систему фурнитуры.
• Ножницы (или рычаг):
• Соединяет ручку с цапфами и другими элементами фурнитуры, позволяя створке двигаться в разных плоскостях.

Назначение:

• Безопасность: Обеспечивает надежное запирание окна.
• Проветривание: Позволяет проветривать помещение, оставляя створку приоткрытой сверху.
• Герметичность: Обеспечивает плотное прилегание створки к раме в закрытом положении.
