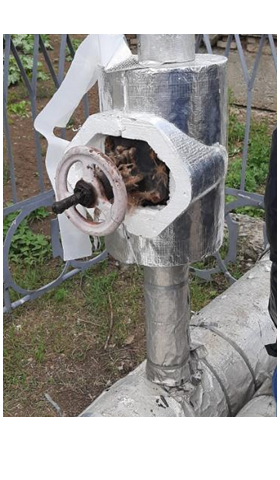

Утеплитель-съемная изоляция Kometa PPS DN150 50 мм пенопластовая скорлупа для фланцевых задвижек ДУ 150 мм экономия 633 куб. м газа/год

Утеплитель пенопластовая скорлупа Kometa PPS DN выпускаются украинским производителем согласно Изменению №1 к ТУ У 24.2-25189398-001:2016: ТРУБЫ СТАЛЬНЫЕ, ИЗДЕЛИЯ ФАСОННЫЕ ПРЕДВАРИТЕЛЬНО-ПОЛУЧЕНИЕ ПОЛИЭТИЛЕНОВОЙ И СТАЛЬНОЙ ОБОЛОЧКИ ПТ ППУ ППС ПЕ ППУ ПЭС НМ; Внесено в базу данных USM 100 «ТЕХНИЧЕСКИЕ УСЛОВИЯ УКРАИНЫ» МИНЭКОНОМИКИ Государственное предприятие «Харьковский региональный научно-производственный центр стандартизации, метрологии и сертификации ГП "ХАРЬКОВСТАНДАРТМЕТРОЛОГИЯ" Идентификационный код 04725906 №04725906/016086/0114.02.2023г. .

Диаметр защелки мм 150

Расчетные потери за отопительный период:

Не изолированные Гкал -4,8683

Изолированные PPS DN 150 50 мм Гкал – 0,4216

Экономия за отопительный период

Гкал – 4,4

в пересчете на количество газа м3 – 633

в пересчете на стоимость газа ГРН – 6630

Комплект утеплителя на тепловую камеру (для двух защелок и смежных труб) увеличивает вышеперечисленные цифры в 2,5 раза.

Утеплитель съемная изоляция запорной арматуры (Kometa PPS DN)

Это быстро съемная многоразовая изоляция для фланцевых соединений, арматуры, участков трубопроводов и элементов оборудования, требующих в эксплуатации регулярного доступа.

Изоляция запорной арматуры (Kometa PPS DN дает :

• защита персонала предприятия от термических ожогов, обеспечивающая на горячих поверхностях температуру не более 45 °C;

• удобство технического обслуживания фланцевых соединений.

• отсутствие предписаний и штрафных санкций со стороны проверяющих органов

(инспекция по энергосбережению, инспекция по охране труда);

• снижение тепловых потерь с поверхности фланцевых соединений, что в конечном счете, учитывая количество таких элементов, а также цену энергоносителей, дает очень ощутимую экономию средств.

Материал скорлупы:

Пенополистирол марки ПСБ-С-25 (ДСТУ Б.В.2.7-8-94).

Теплопроводность 0,037–0,039 Вт/мК.

Срок службы исследователи выяснили, что все характеристики материала остаются неизменными и могут прослужить как теплоизоляция не менее 50 лет.

Наружная поверхность скорлупы покрыта защитным шаром из самоклеящегося армированного фольгоизола Дуплекс армированный тип А(200) ТУ У 25.2.-22592900-005Ж200. Этим же материалом производится крепление составных частей скорлупы на месте монтажа. Такой способ крепления обеспечивает беспроблемный доступ ко всем частям задвижек во время выполнения работ по их сезонному техническому обслуживанию и отладке. Для соединения скорлупы используется гидроизоляционный скотч.

Пенопластовая скорлупа состоит из четырех частей с шипом и пазом и позволяет в сжатые сроки надежно изолировать трубопроводную арматуру любого диаметра.

Область применения: термоизоляция теплотрасс и трубопроводов горячего и холодного водоснабжения; термоизоляция трубопроводов с низкими температурами; теплоизоляция магистральных теплотрасс; изоляция трубопроводов, расположенных под землей и над землей.

Для расчета тепловых потерь использовано

«МЕТОДИКА РАСЧЕТА ТЕПЛОВЫХ ПОТЕРЕЙ С ПОВЕРХНОСТИ ТРУБЫ»

Государственный комитет Украины по жилищно-коммунальному хозяйству

НОРМЫ И УКАЗАНИЯ ПО НОРМИРОВАНИЮ РАСХОДОВ ТОРГОВЛЯ И ТЕПЛОВОЙ ЭНЕРГИИ НА ОТРАЖЕНИЕ ЖИЛИЩНЫХ ΓΡОМАДСКИХ СООРУЖЕНИЙ, НА ХОЗЯЙСТВЕННО-БЫТОВЫЕ ПОТРЕБНОСТИ В УКРАИНЕ

КТМ 204 Украина 244-94 Киев 2001

Выдержка из Таблицы 3.5

Длины изолированного трубопровода эквивалентны одному элементу арматуры диаметром до 0,5м.

Неизолированная арматура – 7,2м.

Величина тепловых потерь с участка трубопровода в час, Вт:

Q = b · l · q

·b - коэффициент учитывающий тепловые потери через опоры, соединение и арматуру, принимаемую по СНиП 2.04.014 и равный для стальных трубопроводов из Ду<150мм b=1.2, Ду>=150 b=1.15,

l – длина участка, м;

q – тепловые потери с одного метра трубы в час, Вт/м.

q = k · 3.14 · (tв – tc)

tв – температура воды в трубопроводе, °C;

tс – температура среды вокруг трубопровода, °C;

k – линейный коэффициент теплопередачи, Вт/м°C;

k = 1 / ((1/2λт)·ln(dзт/dвт) + (1/2λi)·ln(dз/dв) + 1/(αз·dз) )

λт – коэффициент теплопроводности материала трубы, Вт/м²°C;

λi – коэффициент теплопроводности тепловой изоляции, Вт/м²°C;

dвт, dзт – внутренний и наружный диаметры трубы соответственно, м;

dви, dзи – внутренний и наружный диаметры изоляции соответственно, м;

αз - коэффициент теплоотдачи на наружной поверхности тепловой изоляции, Вт/м°C,

принимается по приложению 9 СНиП 2.04.14" Тепловая изоляция оборудования и трубопроводов.

Длина изделия мм - 454

Ширина изделия мм - 390

Высота изделия мм – 1100
