USB программатор EZP2019 (234d41bd)

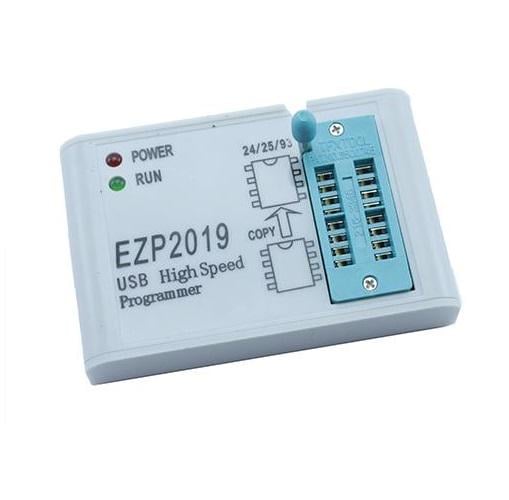

USB программатор EZP2019 24 25 93 EEPROM, 25 FLASH является самой новой версией программаторов семейства EZP и используется для программирования (прошивки) и чтения 25 FLASH, 24 EEPROM, 25 EEPROM, 93 EEPROM серий и других.
Также программатор может использоваться для т.н. оффлайн копирования прошивки с одной микросхемы на другую (без участия компьютера). EEPROM и SPI FLASH и EEPROM память используется в: BIOS материнских плат компьютеров и ноутбуков, видеокартах, мультимедийных плеерах, телевизорах, жидкокристаллических дисплеях, маршрутизаторах, игровых приставках, ресиверах и т.д.
Перед использованием программатора EZP2019 нужно подключить его к компьютеру с помощью кабеля USB тип A – USB тип B длиной 1 м, который входит в комплект поставки. После подключения на корпусе программатора загорится красный светодиод, обозначенный Power. Программатор будет работать с USB по спецификации 2.0 на скорости до 12 Мбит/с.
После подключения программатора нужно установить на компьютер драйвера и программное обеспечение для работы. Драйвера и программное обеспечение находятся на CD диске, который входит в комплект поставки и также будут прикреплены в конце описания.
Для установки драйверов нужно включить диспетчер устройств операционной системы, выбрать «неизвестное устройство», вызвать контекстное меню и выбрать пункт «обновить драйвер», после чего откроется мастер установки драйверов. В мастере установки драйверов нужно выбрать ручную установку и указать путь к папке driver на CD диске. В процессе установки откроется предупреждающее окно о возможном вреде от установки драйверов – нужно подтвердить, что этот драйвер безопасен. После установки драйверов программатор будет отображаться в диспетчере устройств операционной системы как ezp2019. Для установки драйверов в операционных системах Windows 8 и 10 нужно включить операционную систему с функцией отключения цифровой подписи драйверов.
Чтобы запустить программное обеспечение нужно запустить исполняемый файл EZP2019.exe, после чего откроется программа.
Драйвера и программное обеспечение совместимы с операционными системами семейства Windows: XP / Vista / 7 / 8/ 8.1/ 10 как 32- так и 64-битные.
Перед программированием (прошивкой) нужно запустить и настроить программное обеспечение EZP2019.exe. Руководство пользователя находится в конце описания.
Теперь можно приступать к программированию. Если вы будете программировать микросхему на ZIF панели программатора, то нужно поднять ручку-фиксатор, чтобы открыть пазы для установки микросхемы. Необходимо отсоединить микросхему, которую собираетесь программировать, от конечного устройства и установить её по ключу в пазы программатора (ключ должен указывать на ручку-фиксатор). Потом опустить ручку-фиксатор, чтобы зафиксировать микросхему. ZIF панель программатора имеет нулевое усилие и 16 контактов.
Если нужно программировать микросхемы, исполненные в корпусе SOP8 или SOP16, в комплекте с программатором предусмотрено два переходник DIP8 – SOP8/SOP16. Переходник устанавливается в ZIF панель программатора по ключу, как изображено на пиктограмме, которая есть на корпусе переходника. Микросхемы на переходник устанавливаются с помощью пайки или с помощью аккуратного закрепления ножек микросхемы механическим путем (крокодилом, прищепкой и т.п.). Во время записи/считывания микросхемы на корпусе программатора будет мигать зеленый светодиод RUN.
Полный список поддерживаемых микросхем будет прикреплен в конце описания.
Программатор EZP2019 имеет функцию оффлайн копирования прошивки с одной микросхемы на другую без участия компьютера.
Для использования функции оффлайн копирования без участия компьютера нужно сначала установить две микросхемы так, как изображено на корпусе программатора. Копирование будет проводиться с «нижней» микросхемы на «верхнюю». Для активации функции копирования нужно соединить кабель USB тип A – microUSB тип B c адаптером питания, который имеет USB гнездо и включить адаптер в сеть переменного тока, стороной кабеля microUSB тип B включить в программатор. После этого должен загореться красный светодиод POWER. Если копирование пошло, начнет мигать зеленый светодиод RUN.
Программатор является не лицензированной копией, потому категорически запрещается обновлять его прошивку по интернету! Иначе программатор может выйти из строя.

Характеристики:

модель: EZP2019;
совместим с операционными системами Windows: XP / Vista / 7 / 8/ 8.1/ 10 как 32- так и 64-битные;
программирует: 25 FLASH, 24 EEPROM, 25 EEPROM, 93 EEPROM серий и других и другие;
ZIF панель: 16-ти контактная с нулевым усилением;
светодиодная индикация: питания, программирования;
рабочее напряжение: 5 В постоянного тока;
подключение к компьютеру: кабель USB тип A – USB тип B;
программатор работает с USB по спецификации: 2.0;
скорость обмена данными по USB: до 12 Мбит/с;
размеры программатора: 70 х 45 х 18 мм;
вес комплекта: 108 г.

Комплект поставки:

• USB программатор EZP2019 24 25 93 EEPROM, 25 FLASH в упаковке;
• Кабель USB тип A – USB тип B;
• Переходник DIP8 – SOP8/SOP16 – 2 шт.;
• CD с драйверами программным обеспечением и документацией.
