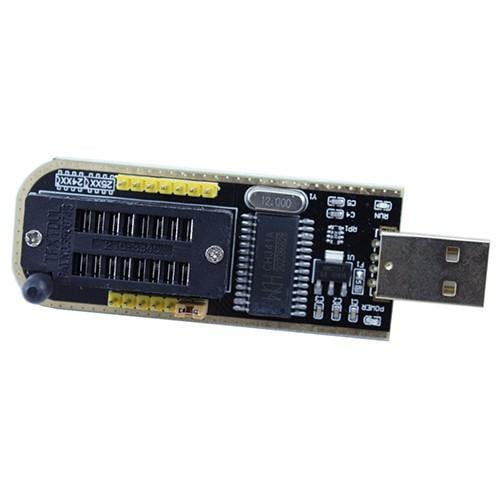

USB мини программатор CH341A (13821a21)

USB мини программатор CH341A используется для программирования микросхем BIOS для материнских плат компьютеров, ноутбуков, видеокарт, мультимедийных плееров, памяти телевизоров, ЖК-дисплеев, маршрутизаторов, игровых приставок, спутниковых ресиверов, ресиверов T2, 24 EEPROM, 25 SPI FLASH и т.п.

USB мини программатор CH341A 24 25 FLASH 24 EEPROM имеет интерфейсы, разъемы и контактные площадки для подключения к компьютеру и установки программируемых микросхем:

• для подключения программатора к компьютеру используется стандартный USB интерфейс спецификации 2.0;
• для подключения микросхем исполненных в DIP корпусе на плате программатора установлена ZIF панель на 16 контактов с нулевым усилением и ручкой фиксатором;
• для подключения микросхем 25 серии исполненных в корпусе SOP8 или SOP16 в комплекте поставки программатора есть переходник;
• для внутрисхемного программирования на плате программатора есть ISP интерфейс. Обозначение контактов: 3.3, MOSI, CLK, MISO, CS, GND.
• на плате программатора есть интерфейс RS232. Обозначение контактов GND, RX, TX.

Питание USB мини программатора CH341A осуществляется от USB порта компьютера. Напряжение питания 5 В.

Характеристики:

• модель: CH341A;
• программатор собран на микроконтроллере: USB bus convert chip CH341A;
• совместим с операционными системами: Windows 98, Windows ME Windows 2000, Windows XP, Windows Vista, Windows 7, Windows 8, Windows 10;
• программирует/считывает: FLASH EEPROM 24-25 серий;
• 16-ти контактная ZIF панель с нулевым усилением и ручкой-фиксатором;
• 6-ти контактный ISP интерфейс;
• интерфейс RS232;
• светодиодная индикация: питания;
• рабочее напряжение: 5 В постоянного тока;
• на плате установлен кварц на 12 МГц;
• габариты (Д х Ш х В): 85 х 26 х 15 мм;
• вес комплекта: 23 г.
