Тестер компонентів Fnirsi (DSO-TC4)

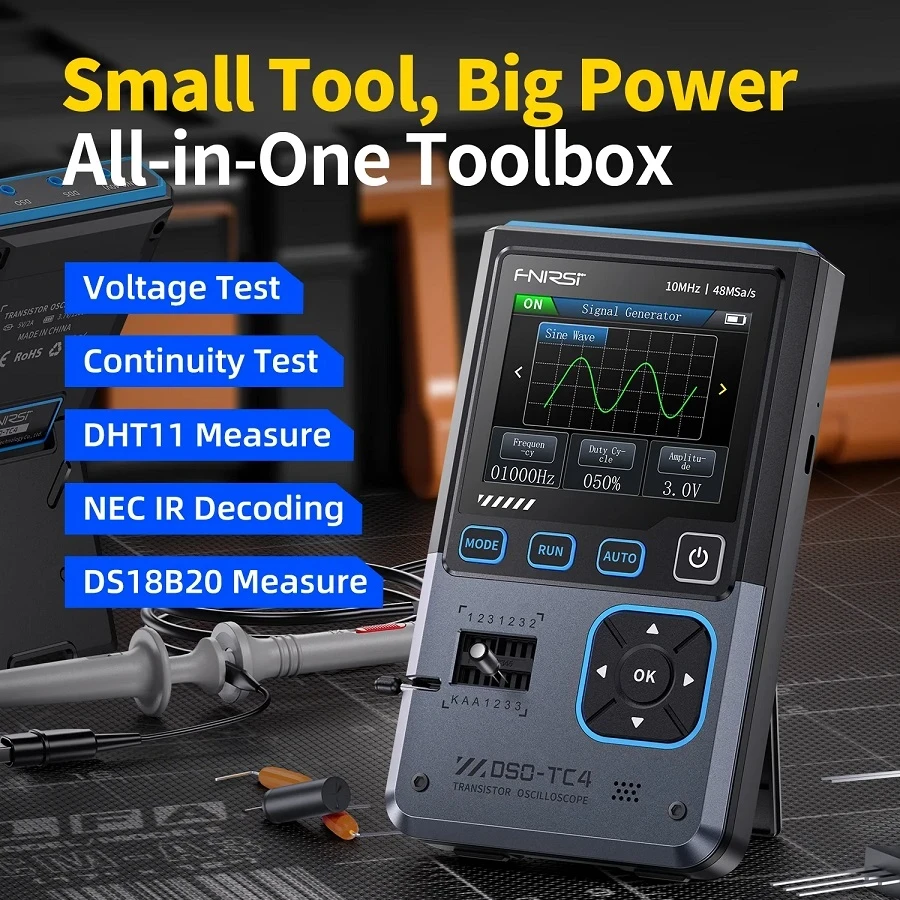

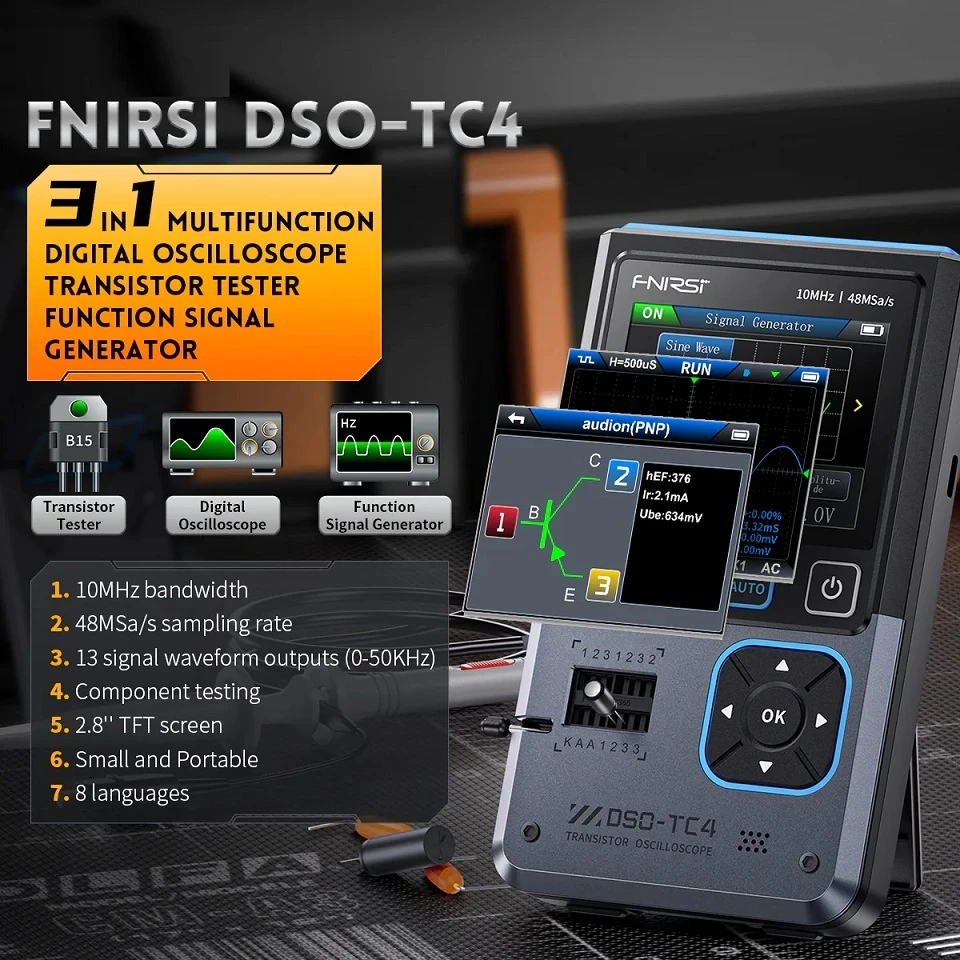

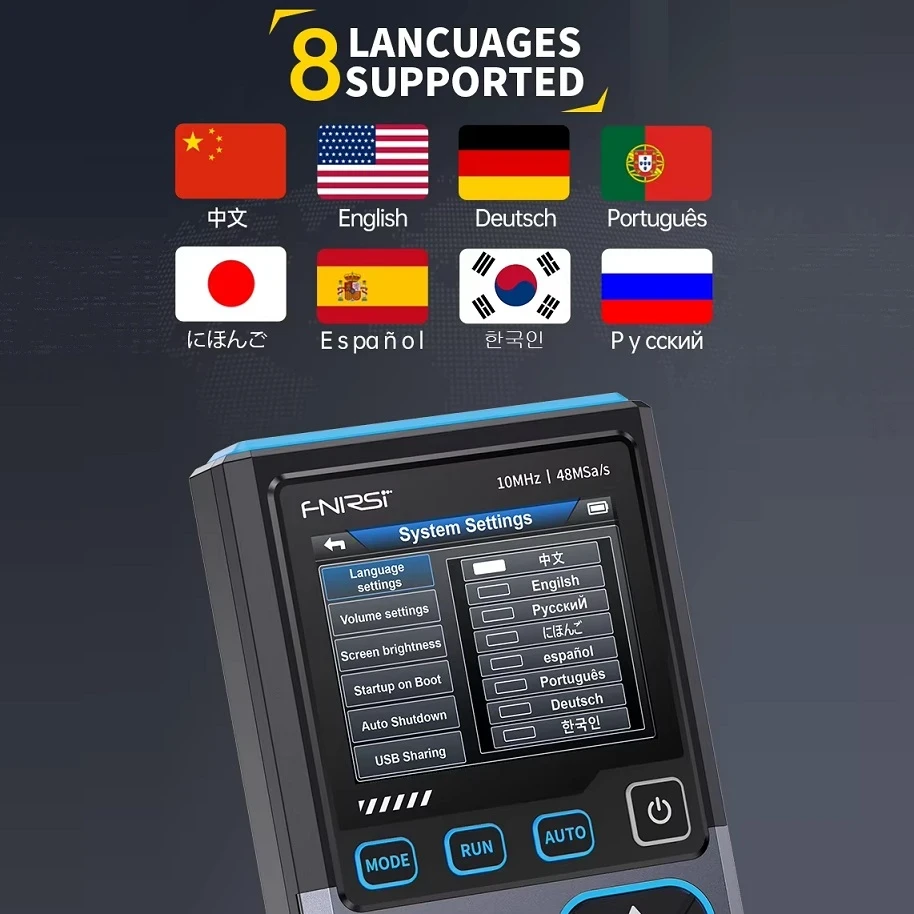

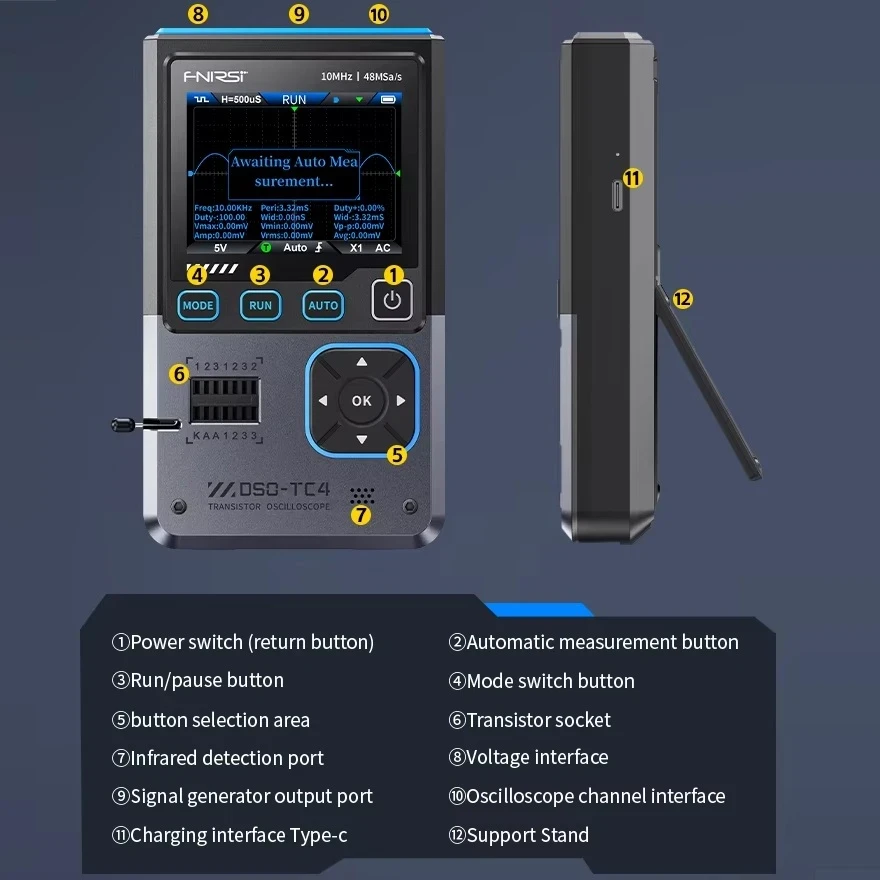

FNIRSI DSO-TC4 — це компактний та портативний осцилограф із цифровою обробкою сигналів, генератор сигналів та багатофункціональний тестер компонентів. Цей прилад має інтуїтивно зрозумілий інтерфейс та можливість під'єднання до комп'ютера для аналізу даних. Інформація виводиться на колірний TFT-дисплей із діагональю 2,8 дюйма, а живиться прилад від вбудованого аккумулятора 3,7 В 1500 мАгод. Fnirsi DSO-TC4 призначений для технічного обслуговування, ремонту та розробок, що пропонує широкий набір можливостей в одному пристрої. Завдяки компактному розміру, легкій вазі та портативності FNIRSI DSO-TC4 є зручним інструментом для діагностики та налагодження в лабораторних та польових умовах. Зовнішній вигляд, керування та режими роботи. Розмір корпусу 14 х 9 сантиметрів за товщини 3 сантиметри. Матеріал корпусу – пластик, комбінований. Використовується екран із діагональю 2.8 дюйма. У меню передбачено 8 мов, включно з російською. Клавіатура прогумована та зміщена ближче до правої частини приладу. Також є додатковий ряд клавіш під дисплеєм, який відповідає за роботу в режимі осцилографа. Стартове меню пропонує кілька основних режимів: режим транзистор-тестера, режим осцилографа, режим генератора, а також меню із додатковими інструментами.

ZIF-сокет для компонентів. У FNIRSI DSO-TC4 використовується широка панель ZIF-сокету, конектора, призначена для встановлення компонентів із мінімальним тиском притискання. Для встановлення треба підняти притискання вгору, а перед початком вимірювання опустити притискання у робоче положення. Для притиску сокету передбачено проріз на бічній грані корпусу. Є можливість оцінки параметрів компонентів за допомогою виносних щупів. У такому разі самі щупи під'єднуються до сокету. Зручно проводити обміри великогабаритних чи нестандартних компонентів.Вимірювання. У розділі Toolbox є додаткові інструменти для вимірювань. Наприклад, тести датчиків вологості, температури, а також продзвін: на обрив, діодів, стабілізронів тощо.Робота ІЧ-декодера. Одним із додаткових режимів роботи цього приладу є перевірка ІЧ-сигналів від бездротових пультів. Підтримується кодування NEC, самі сигнали відбиваються на дисплеї. Також зображується декодована команда у шістнадцятерорічному коді.Предбачений генератор сигналів різної форми. Робочі межі: до 50 кГц і до 3 вольтів по амплітуді. Є можливість модуляції (Square Wave Duty Cycle) сигналу. Усього передбачено тринадцять різновидів сигналів.Режим осциллографа. Кнопки запуску/установлення та автоматичної синхронізації сигналу виведені на панель. Ширша полоса пропускання, порівнюючи з попередньою моделлю: 10 МГц замість 500 кГц, а також швидший АЦП (48 мегавибірок за секунду). Доступні режими вимірювань: від 50 наносекунд до 20 секунд, розгортку можна зробити від 10 мВ до 10 В. яскравостіДжерело живлення: TYPE-C (5 В/1 А)Акумулятор: 3,7 В/1500 мАгодРозмір: 90x142x27,5 мм.Вес: 186 гМатеріал корпусу: пластикВиробник: Китай

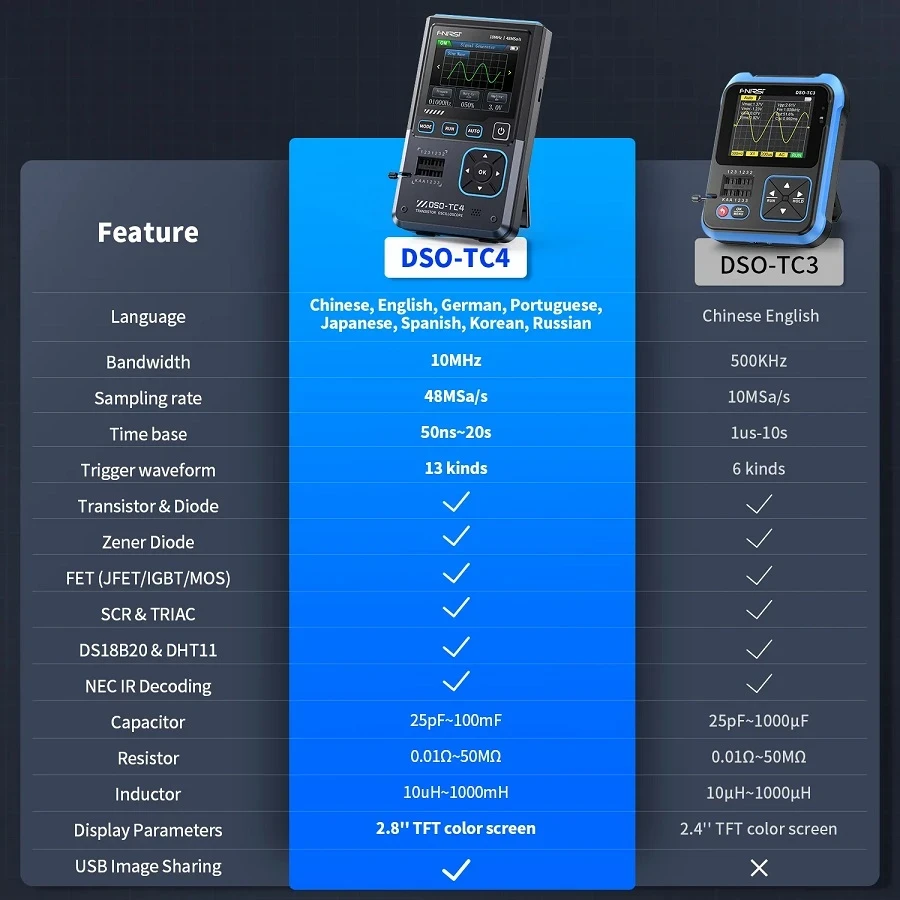

Осцилограф:

• Частота дискретизації в реальному часі: 48 мегамега вибірок/секунду
• Аналогова смуга пропускання: 10 МГц МОм
• Режим зв'язку: змінний/постійний струм
• Діапазон випробувальної напруги: 1 зонд: 80 В палітурці (+40 В)
• Зонд 10: 800 Vpp (+400 В)Вертикальна чутлив В/діапазон X1)
• Вертикальне зміщення: регулюється за допомогою індикації
• Базовий діапазон часу: 50 нс ~ 20 с
• Режим тригера: автоматичний/нормальний/одинковий
• Тип тригера: нарослий край, край, край, край, за допомогою індикації
• Заморожування форми сигналу: Так (функція HOLD)
• Автоматичне вимірювання: Макс, Мін, Avg, RMS, Vpp, частота, цикл, робочий цикл

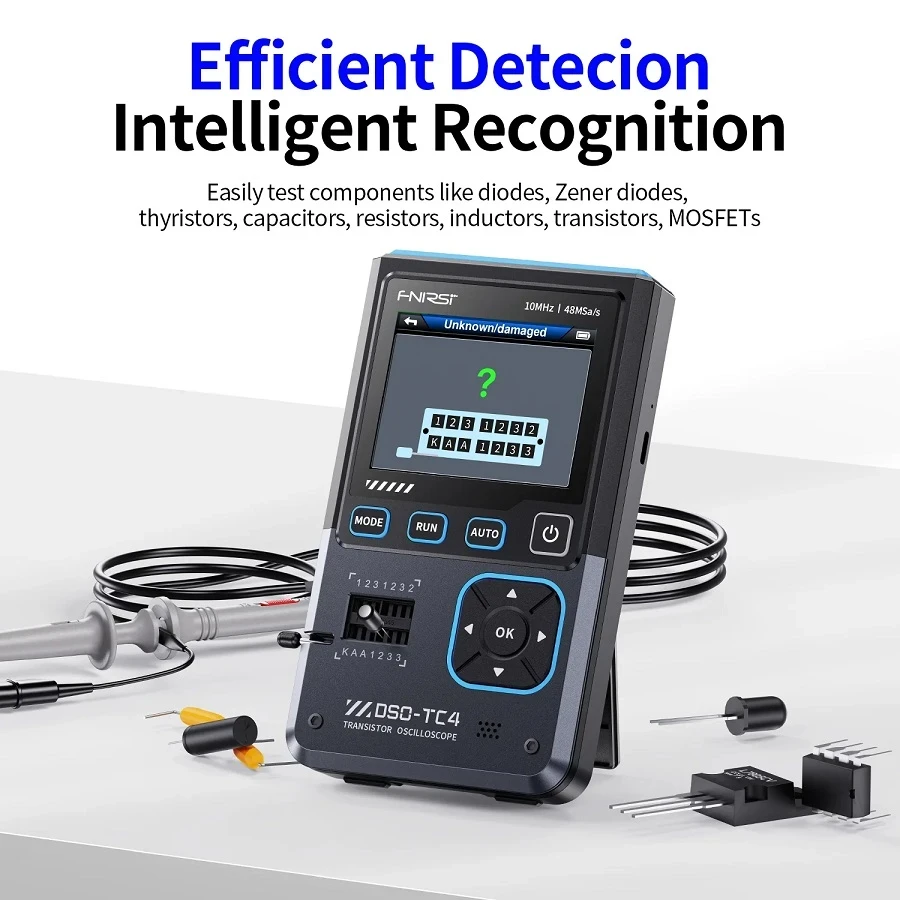

Вимірювач компонентів:

• Тест транзисторів: Підтримує
• Тест діода: пряме падіння напруги <5 В
• Тест стабіліттрового діода: 0,01 ~ 4,5 В
• Тест польового транзизора MIOSTET
• Тест односпрямованого SCR: напруга спрацьовування <5 В, рівень закриву
• Двонаправлений тест SCR: струм спрацьовування <6 мА
• Тест конденсатора: 25pF~1000 мкФ 0> 0 МОм
• Тест індуктора: 10 мкГн ~ 1000 мкГн
• Тест DS18B20: Так
• DHT11 Тест: Так

Генератор сигналів:

• Форма вихідного сигналу: сигналів
• Частота сигналу: 0-50 кГц
• Робочий цикл прямокутної хвилі: 0-100%
• Амплітуда сигналу: 0,1 В-3,0 В

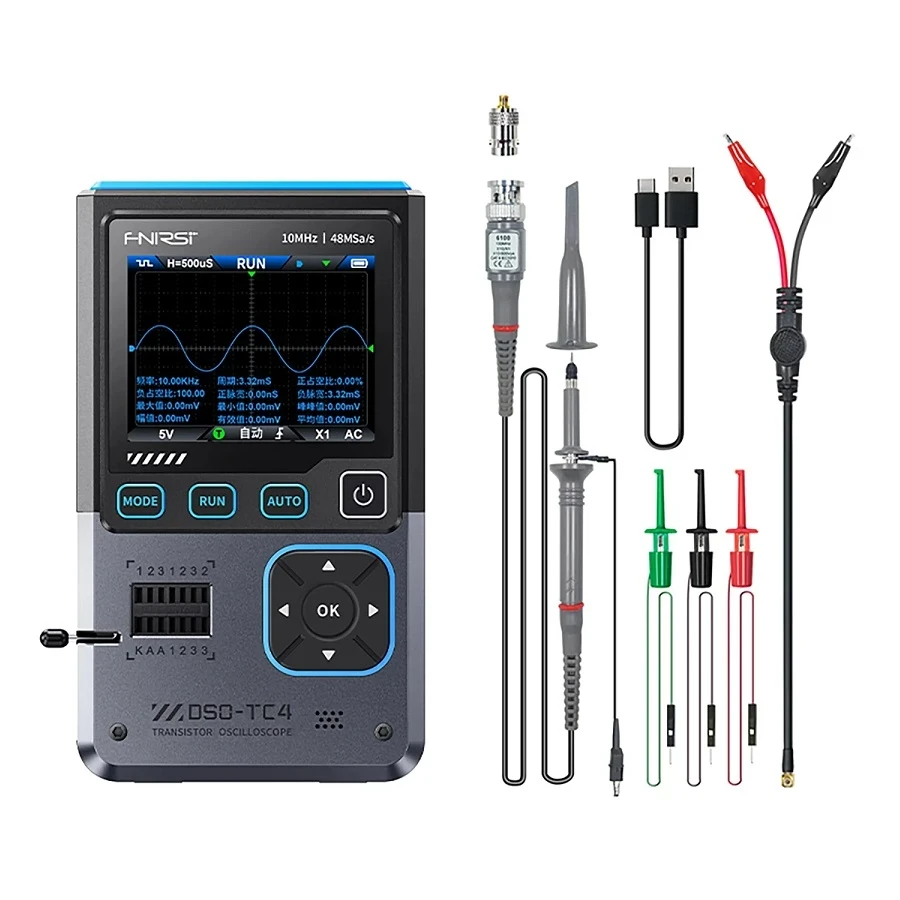

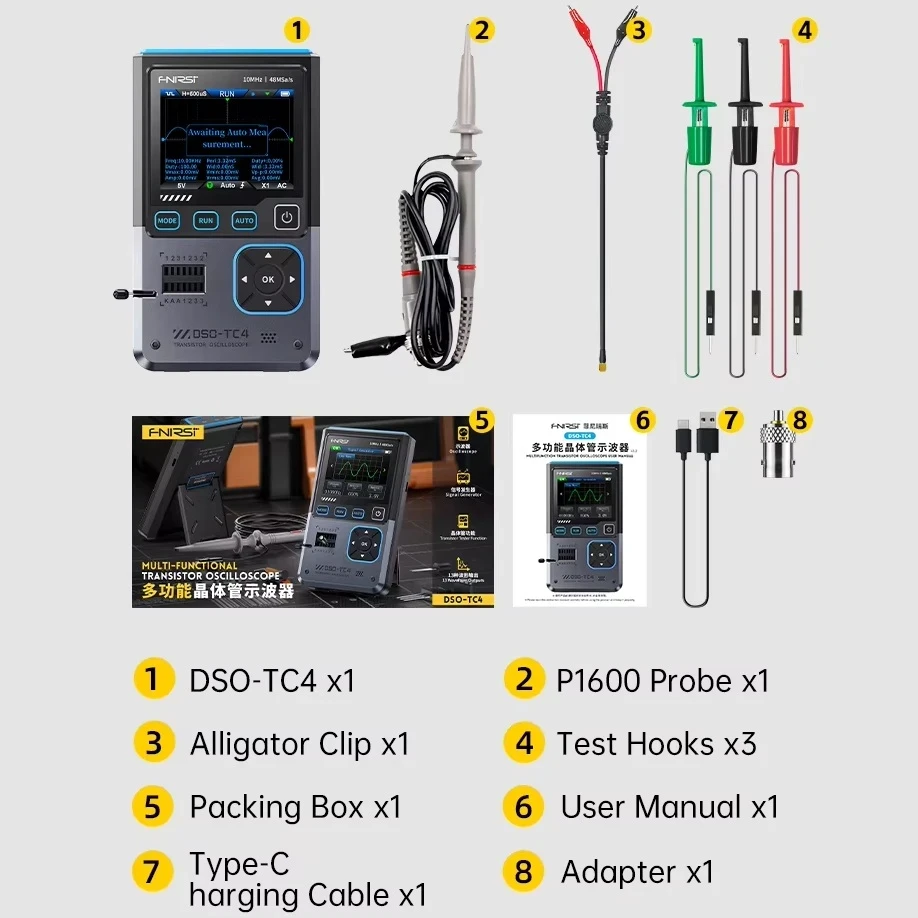

Комплектація

• FNIRSI тестування компонентів: 3 шт.
• Щуп P6100: 1 шт.
• Затискувач типу "крокодил": 1 шт.
• Кабель живлення Type-C: 1 шт.
• Інструкція англійською: 1 шт.
• Пакувальна коробка.
