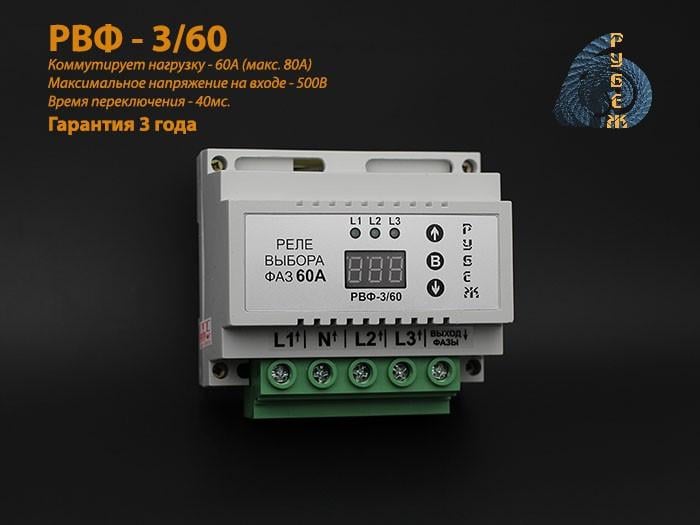

Реле выбора фаз Рубеж РВФ-3/60

Реле выбора фаз РВФ-3/60, в дальнейшем прибор, предназначен для питания промышленной или бытовой однофазной нагрузки 220В/50Гц от трехфазной четырехпроводной сети 3×380+N, с целью защиты однофазных потребителей от недопустимых колебаний напряжения.
В зависим°Cти от наличия и качества напряжения на фазах L1, L2, и L3, прибор автоматически производит выбор той фазы, на которой напряжение находится в заданных рамках верхнего и нижнего порогов срабатывания. Если одна из фаз выбрана как приоритетная (например, L1), то прибор при нормальных параметрах напряжения на всех фазах, подключит нагрузку от приоритетной фазы (L1). Если на приоритетной фазе значение напряжения выходит за пределы порогов срабатывания, то прибор переключает нагрузку на следующую фазу (L2 или L3). Если напряжение на всех фазах не соответствует выставленным порогам срабатывания, то нагрузка отключается, при этом на экране отображается символ « А » и светятся индикаторы L1, L2, L3.
Прибор имеет регулируемые параметры по верхнему и нижнему пределу напряжения, гистерезису, регулируемое время возврата на приоритетную фазу, регулируемую задержку повторного включения, регулируемое время паузы при переключении с одной фазы на другую, и возможн°Cть выбора приоритетной фазы.

Технические характеристики:

• Рабочее напряжение – 100 – 300В
• Максимальное напряжение – 500В
• Рабочий ток нагрузки на реле – 60А (макс. 80А)
• Время отключения по верхнему пределу – 40мс.
• Время отключения по нижнему пределу – 1сек., 120В≤ 40мс.
• Нижний предел срабатывания – 140 – 210В
• Верхний предел срабатывания – 230 – 280В
• Время возврата на приоритетную фазу – 0 – 600сек.
• Время задержки повторного включения – 5 – 600сек.
• Время паузы при переключении с одной фазы на другую – 0-600сек.
• Выбор приоритетной фазы – L1, L2, L3
• Гистерезис * – 1 – 10В
• Максимальная погрешн°Cть в измерении напряжения – 1%
• Потребляемая мощн°Cть – 1,5Вт
• Рабочая температура – -30 – 40°C
• Защита от залипания контактов – есть
• Прибор работ°Cп°Cобен при наличии хотя бы одной фазы на входе.
