Реле контроля напряжения Новатек Электро РН-102

Предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В/50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

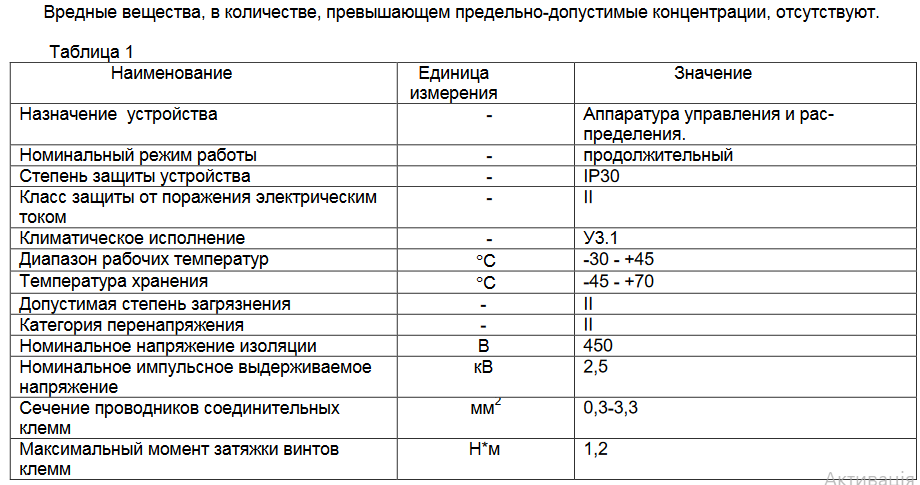

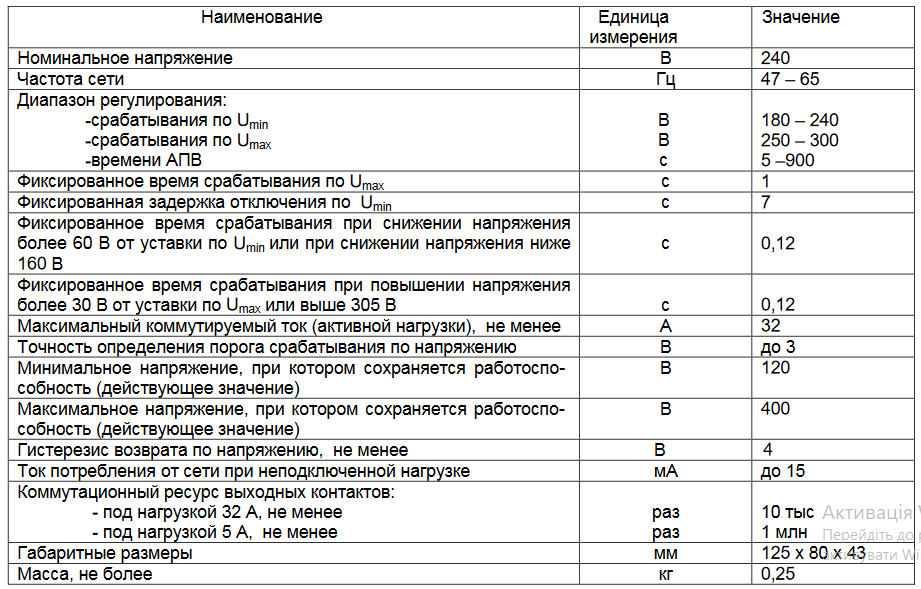

Основные характеристики

• Номинальное напряжение В 240
• Максимальный коммутируемый ток (активной нагрузки) не менее А 32
• Индикация: Светодиод, индикатор
• Сечение проводников соединительных клемм - 0,3-3,3 мм 2
• Диапазон регулировки: -срабатывания по Umin 180 - 240В; -срабатывания по Umах 250 – 300В; -времени АПВ 5 -900с
• Габаритные размеры мм 125 х 80 х 43
• Вес: 0,25 кг

Нагрузка подключается к сети либо через контакты реле, либо через магнитный пускатель, в зависимости от мощности.

Реле может работать в четырех независимых режимах:

• реле напряжения;
• реле минимального напряжения;
• реле максимального напряжения;
• реле времени с задержкой включения.

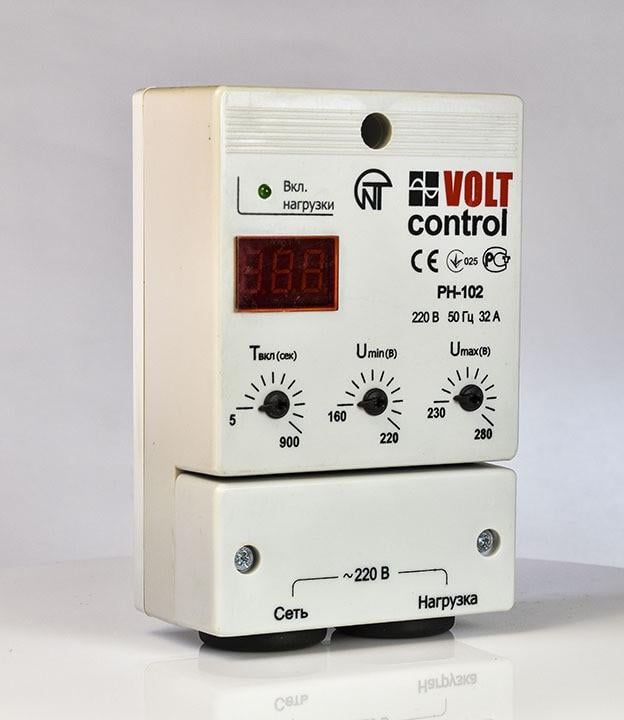

На лицевую панель устройства выведен индикатор состояния нагрузки (включен/выключен) и трехразрядный семисегментный индикатор, который в зависимости от состояния устройства отображает:

• текущее значение напряжения;
• точное значение устанавливаемого параметра;
• оставшееся время до момента повторного включения нагрузки;
• аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенные на лицевой панели, позволяют пользователю установить:

• порог срабатывания по максимально допустимому значению напряжения;
• порог срабатывания по минимально допустимому значению напряжения;
• задержка времени включения нагрузки после восстановления параметров сети.

В состав РН-102 входит сетевой фильтр, защищающий подключенную нагрузку от импульсных высоковольтных помех.
