Реле 1-канальное беспроводное 220В 433МГц Arduino 9442 (22931722)

1-канальное беспроводное реле 220В, используется для управления освещением, двигателем, дверьми или воротами, домашней электроникой на расстоянии с помощью компактного пульта дистанционного управления двумя кнопками. При нажатии кнопки на пульте загорается красный светодиод. Реле отлично подходит для микроконтроллеров, в том числе Arduino.

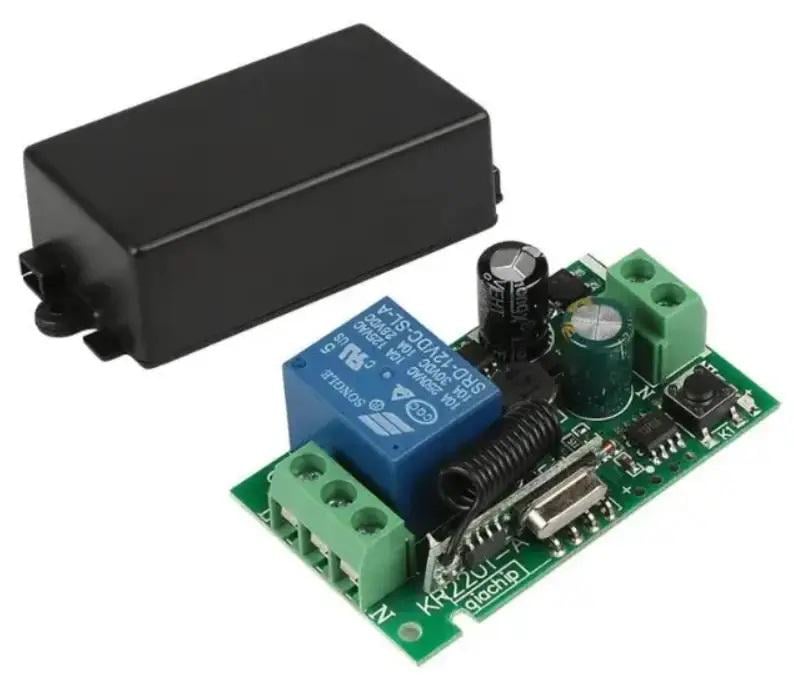

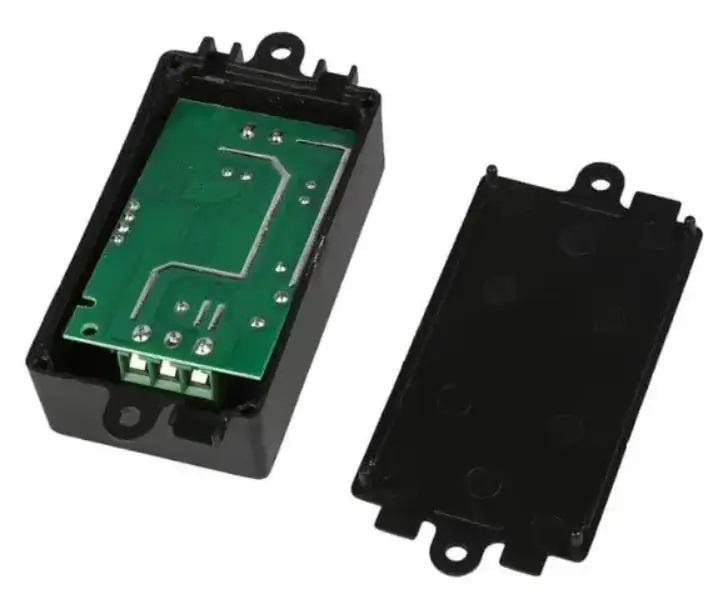

Модуль выполнен в небольшом пластиковом корпусе черного цвета, в виде коробочки. Cнизу имеются отверстия для проводов.

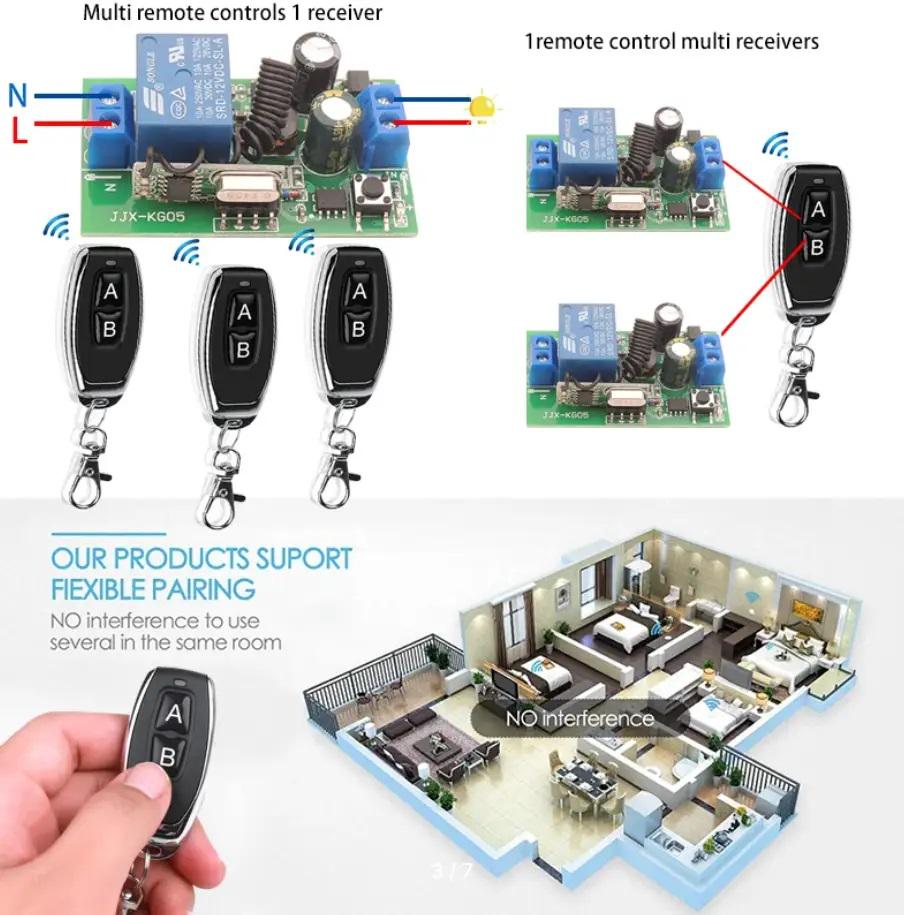

Перед началом подключения, для удобства, модуль можно вынуть из корпуса. Затем нужно подключить к выводам модуля IN питание 220В переменного тока, к выводам OUT нужно подключить устройство, которым желаете управлять, оно так же должно питаться от 220В.

Во время нажатия кнопки на пульте на плате загорается красный светодиод и реле срабатывает. Также на плате установлена кнопка для присоединения новых брелоков или обнуления имеющихся.

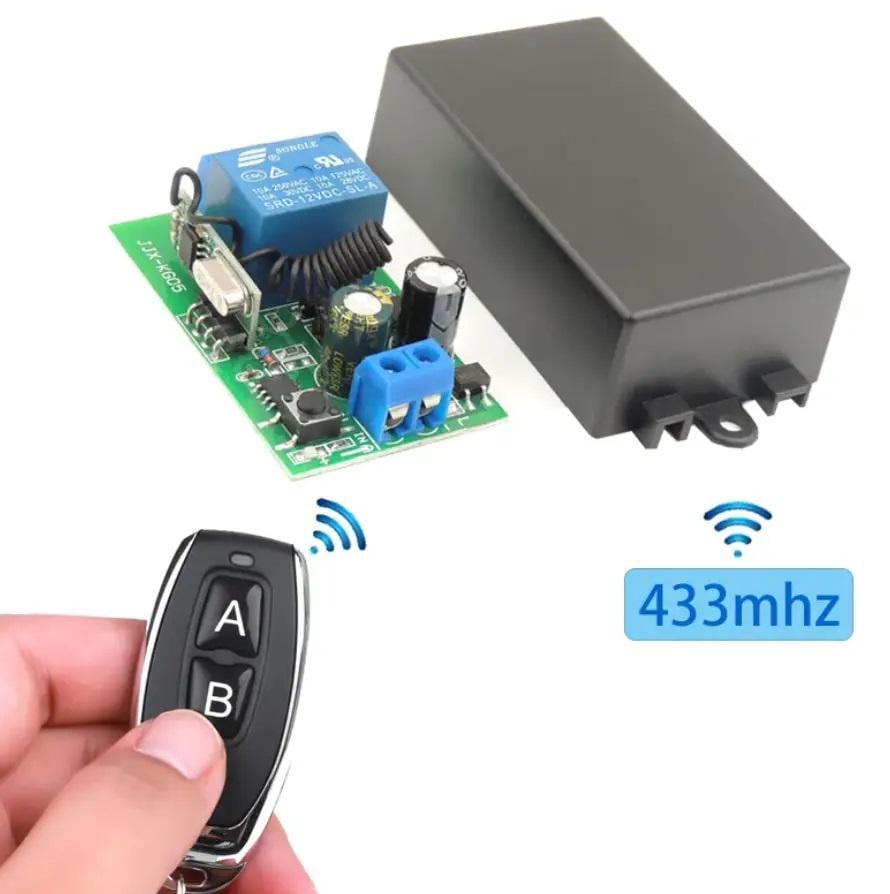

Для получения сигналов от пульта ДУ используется радио модуль, который работает на частоте 433 MГц.

Режимы работы:

• «Режим «Звонок». Реле замкнуто, пока нажата кнопка пульта ДУ. Если отпустить кнопку – реле разомкнется. Используется одна кнопка пульта.
• Режим «Однокнопочный выключатель». Нажатие кнопки пульта ДУ замыкает реле, повторное нажатие - размыкает. Используется одна кнопка пульта.
• Режим «Двухкнопочный выключатель». Одна кнопка пульта ДУ включает реле, вторая - выключает.

Программирование:

РЕЖИМ 1 - «ЗВОНОК»: Нажмите кнопку обучения приемника 1 раз, светодиод моргнет 1 раз, и перейдет в режим постоянного свечения - это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет работать), светодиод приемника моргнет 3 раза и потухнет, это значит код пульта успешно принят, и приемник и пульт готовы к совместной работе в этом режиме.

РЕЖИМ 2 - «ОДНОКНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ» на 2 КАНАЛАХ: Нажмите кнопку обучения приемника 2 раза, светодиод моргнет 2 раза, и перейдет в режим постоянного свечения - это признак готовности приемника принять код пульта. Нажмите на пульте ДУ любую кнопку 1 раз (эта кнопка в дальнейшем и будет работать), светодиод приемника моргнет 3 раза и потухнет, это значит код пульта успешно принят, и приемник и пульт готовы к совместной работе в этом режиме.

РЕЖИМ 3 - «ДВУХКНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ»: Нажмите кнопку обучения приемника 3 раза, светодиод моргнет 3 раза, и перейдет в режим постоянного свечения - это признак готовности приемника принять коды пульта.

Поскольку в этом режиме используются 2 кнопки, первой в приемник записывается кнопка включения, второй - выключения. Какие для этого будут выбраны кнопки на пульте - зависит от вашего предпочтения. Запись сигналов кнопок пульта в приемник записывается так же, как и в предыдущих случаях.

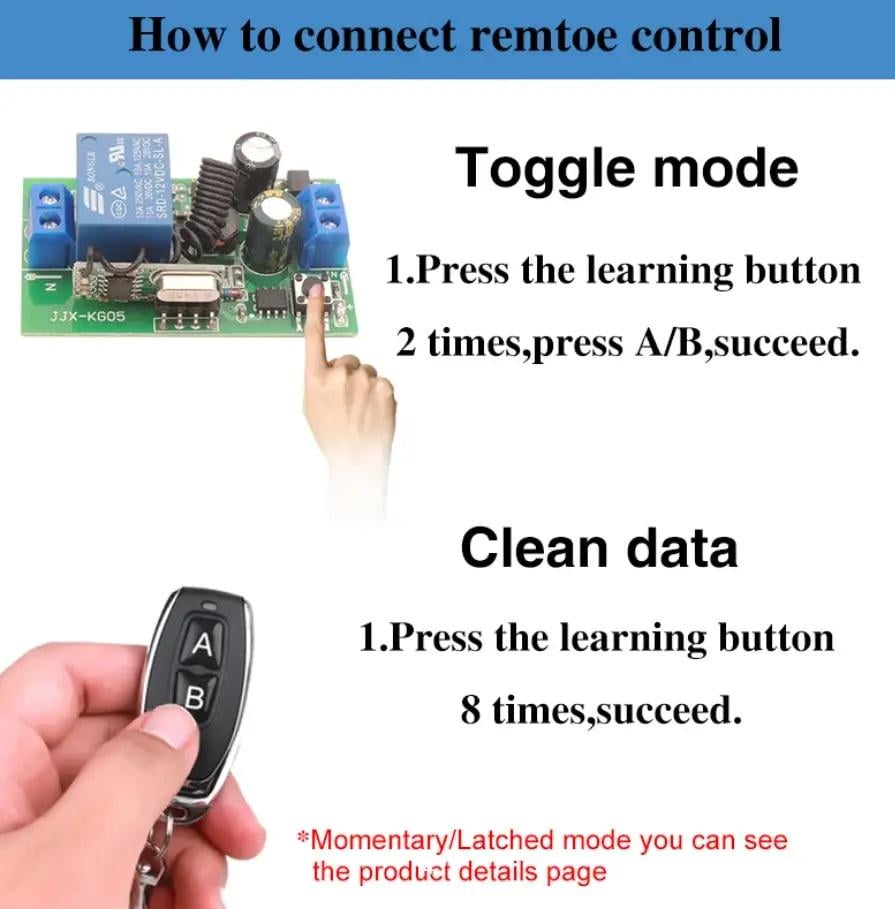

РЕЖИМ 4 - «ОБНУЛЕНИЕ ПУЛЬТОВ»: Чтобы очистить приемник от записанных кодов нужно нажать кнопку обучения 8 раз. После этого все коды в приемнике будут стерты.

Внимание! Вы можете к беспроводному модулю, подключить до 15 пультов. Каждый из них, можно запрограммировать на индивидуальные команды.

Характеристики:

• Напряжение срабатывания: AC 220В;
• Рабочая частота: 433 МГц;
• Максимальное коммутируемое напряжение: AC 250 В;
• Максимальный коммутируемый ток: 10 А;
• Дальность работы пульта: до 100 метров на полностью открытом пространстве (в помещении результат будет значительно меньшим);
• Количество каналов: 1;
• Количество кнопок на пульте ДУ: 2;
• Размеры корпуса реле: 64 х 36 х 20 мм;

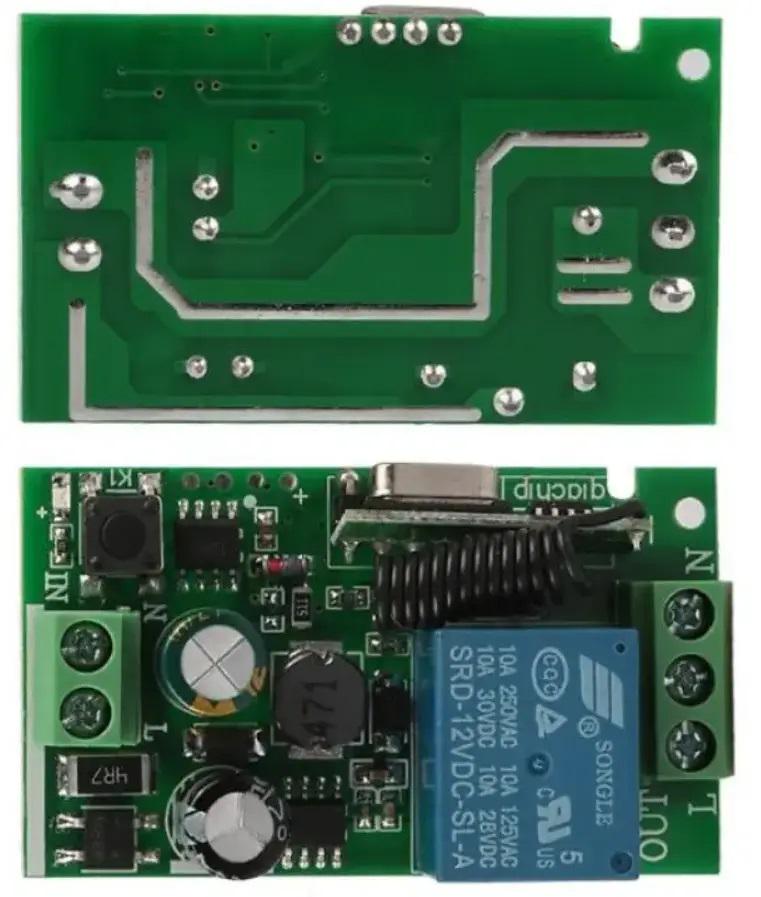

• Размер платы реле: 55 х 32 х 16,5 мм.

​Комплектация:

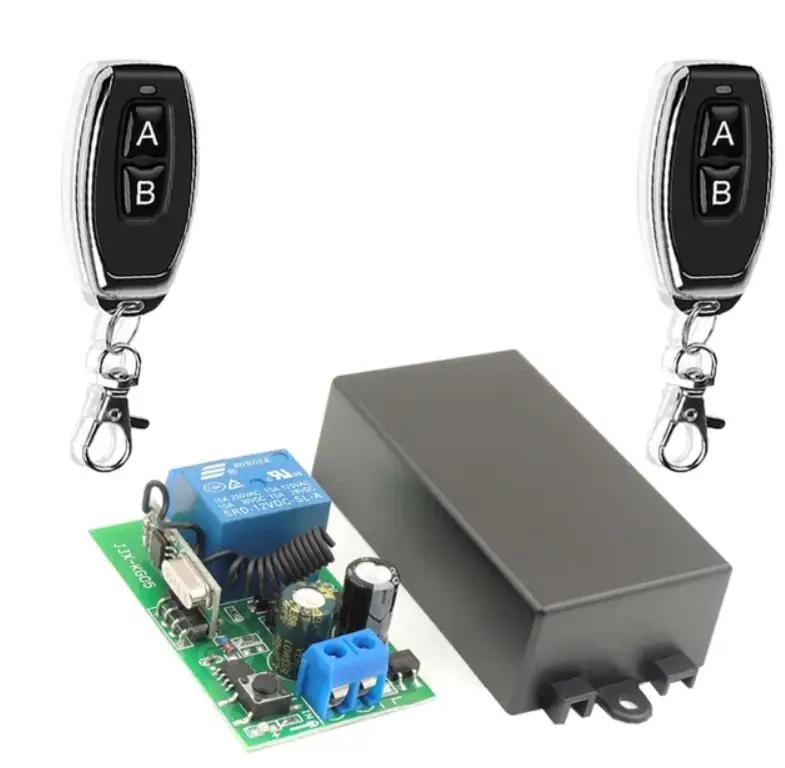

• 1-канальное беспроводное реле 220В
• Пульт ДУ – 2 шт.
