Контроллер полета HappyModel X12 AIO 5-IN-1 ELRS 2.4G FC с встроенным 12 A ESC и поддержкой OPENVTX для 1-2s FPV дронов (267125)

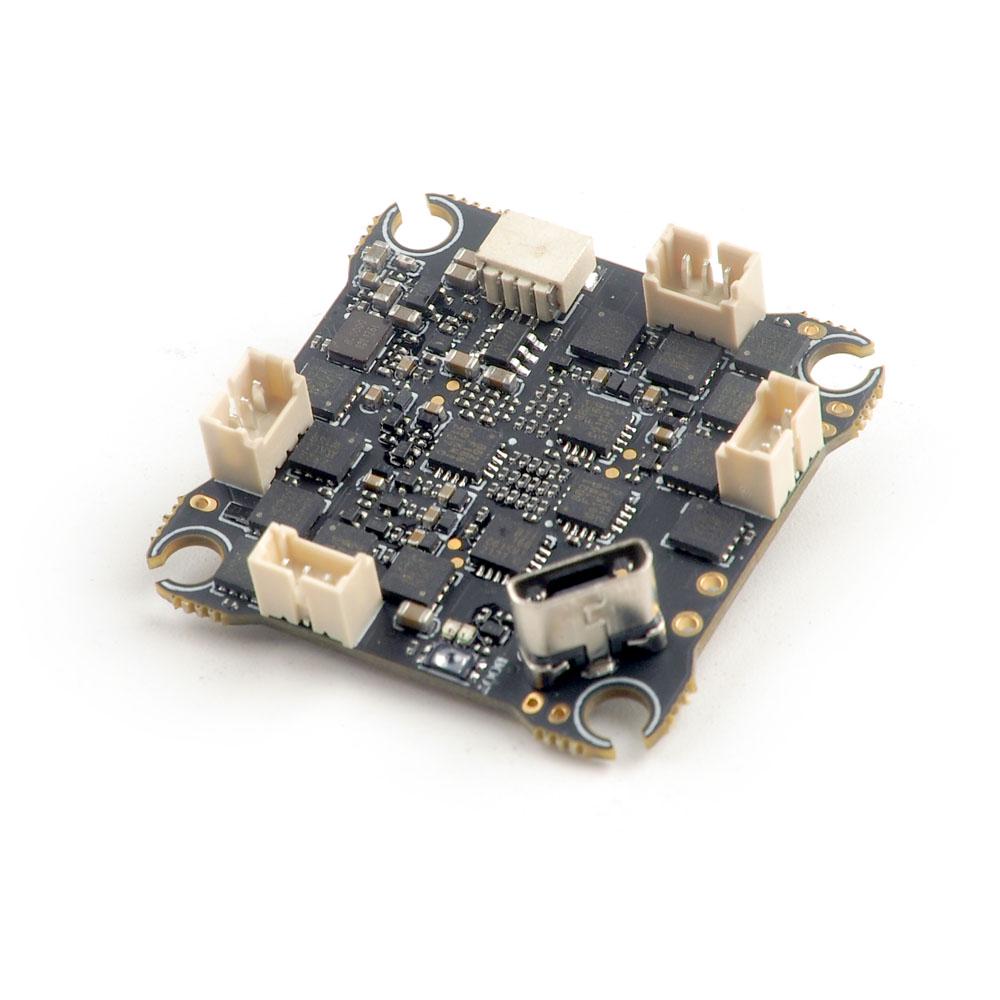

HappyModel X12 AIO - это универсальная, компактная плата, созданная специально для дронов типа Whoop с питанием 1-2S. Она включает в себя FC, ESC, VTX и RC приемник, что идеально подходит для миниатюрных FPV дронов, где каждый грамм имеет важное значение для полетных характеристик.

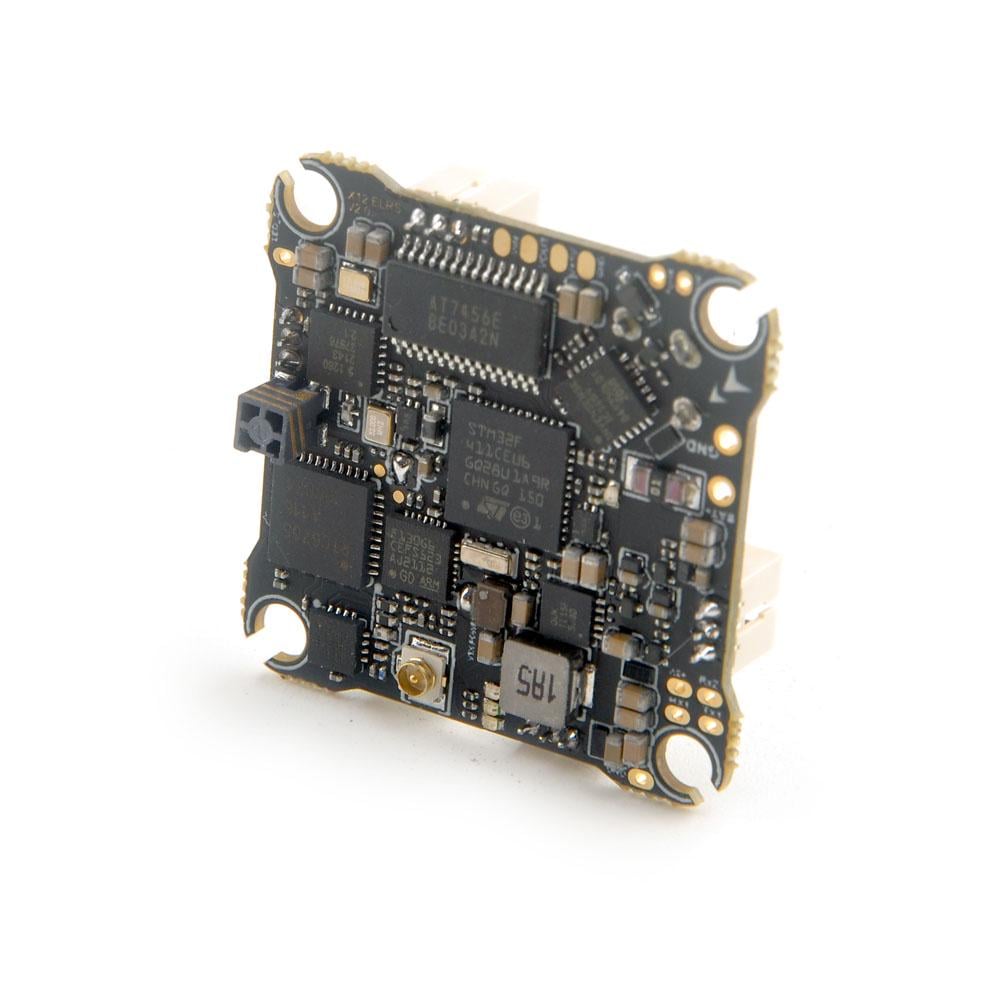

Основу платы составляет процессор F411, который дополнен гироскопом ICM20689. Несмотря на свои размеры, плата поражает своей функциональностью, включая датчики напряжения и тока. ESC, использующие прошивку BlHeli_S, поддерживают питание от аккумулятора 1-2S и ток до 12A, что делает их отличным выбором для различных типов моторов, включая модели 1202-1106 и 1404.

Видеопередатчик, оснащенный прошивкой OpenVTX, может переключать мощность между 25-400mW и имеет разъем u.FL для удобного подключения антенны. Настройка VC осуществляется через FC с использованием передовых протоколов SmartAudio 2.1 или IRC Tramp.

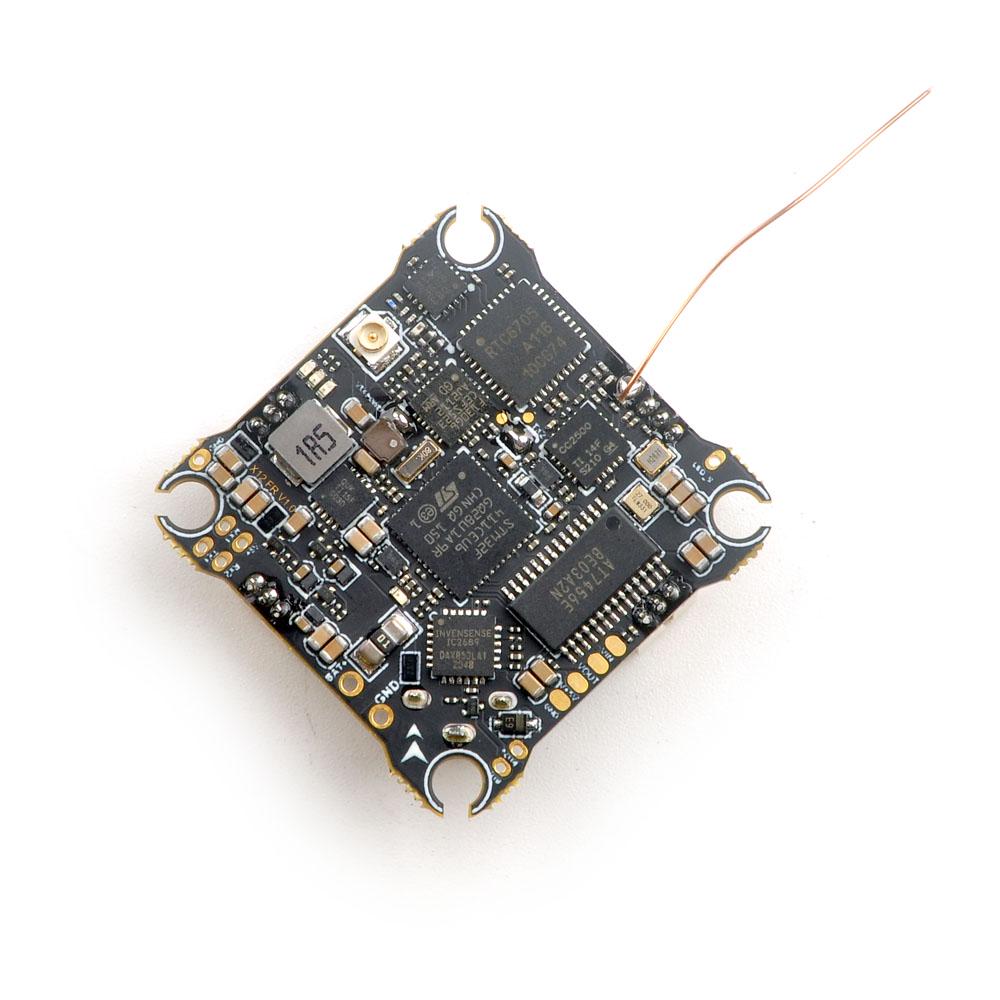

Эта модель включает в себя современный приемник ELRS 2.4GHz, который подключается через SPI. Благодаря встроенной SMD антенне, приемник SPI эффективно работает с ELRS 2.0. Для использования с ELRS 3.0 требуется последняя версия Betaflight 4.4, что делает этот приемник идеальным для технологически современных сборок 1-2s FPV дронов.

Обратите внимание:

Видеопередатчик сильно нагревается. Поскольку он встроен в плату вместе с другой электроникой, не рекомендуется длительное время сохранять плату включенной без циркуляции воздуха. Если изображение исчезает, дайте устройству остыть. В полете плата легко охлаждается. Не включайте плату без подключенной антенны.

Основные преимущества HappyModel X12 AIO:

• Компактность: Все ключевые компоненты (FC, ESC, VTX, RC приемник) собраны на одной плате, что оптимизирует вес и пространство для других компонентов вашего FPV дрона.
• Гибкость: Благодаря наличию разных вариантов приемников и поддержке прошивки ELRS TX module 2.0, эта плата может использоваться в различных FPV дронах.
• Функциональность: Несмотря на свои небольшие размеры, плата имеет датчики напряжения и тока, что позволяет более точно отслеживать состояние батареи и потребление энергии.
• Высокая производительность: Благодаря поддержке питания от аккумулятора 1-2S и тока до 12A, эта плата подходит для различных типов моторов, включая 1202-1106 и 1404.
• Качественная видеопередача: Видеопередатчик, настраиваемый через FC, имеет переключаемую мощность 25-400mW, что позволяет адаптироваться к различным условиям полета.

Основные характеристики полетного контроллера:

• Процессор: STM32F411CEU6
• Гироскоп: ICM20689
• BF Target: CRAZYBEEF4SX1280
• ESC: Z_H_30_REV16_7
• Отверстия для монтажа: 25.5x25.5мм
• Входное напряжение: 1-2S (2.9-8.7V)
• Датчик тока: ДА - Масштаб: 470
• BEC: 5V@1A
• ESC: 5A
• FW видеопередатчик: OpenVTX
• Протокол VTX: SmartAudio 2.1 / IRC Tramp
• Мощность VTX: 25mW (14dBm), 100mW (20dBm), 400mW (26dBm)
• Вес: 5.1 г

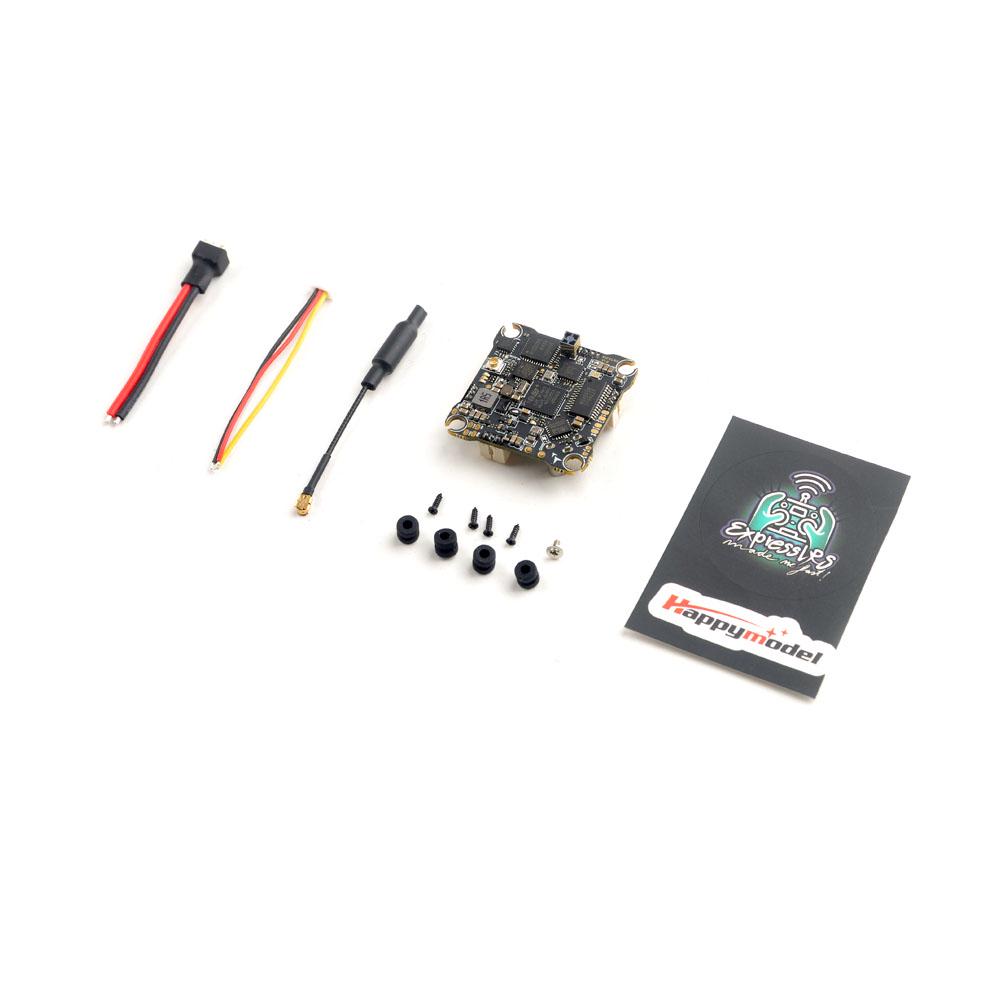

Комплектация платы:

• 1x Плата
• 1x Линейная антенна
• 1x Набор винтов
• 1x Набор для мягкого монтажа
• 1x Коннектор PH2.0 с кабелем
