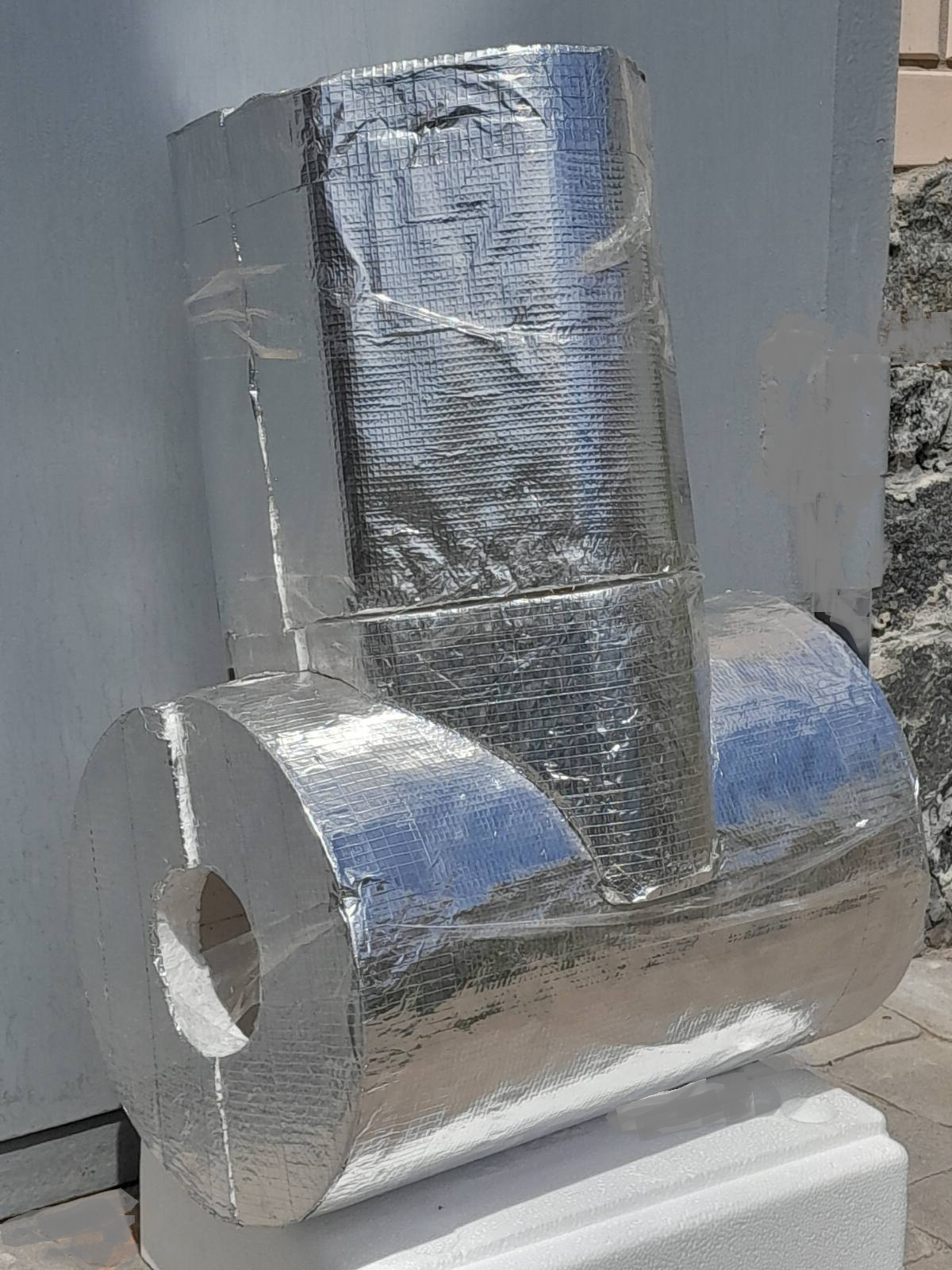

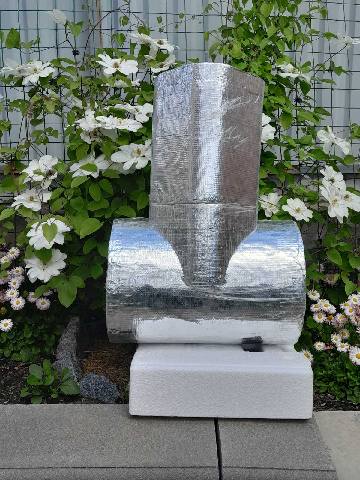

Изоляция съемная пенопластовая Kometa PPS DN 50 30 мм для задвижек ДУ 50 мм фланцевых с клиновидным затвором (PPS DN 50 -01)

Утеплитель съемная изоляция пенопластовая скорлупа Kometa PPS DN 50 30 мм для задвижек ДУ 50 мм фланцевых с клиновидным затвором

Утеплитель пенопластовая скорлупа Kometa PPS DN выпускается. Украинским производителем бренд Kometa PPS согласно Изменению №1 к ТУ У 24.2-25189398-001:2016:

ТРУБЫ СТАЛЬНЫЕ, ИЗДЕЛИЯ ФАСОННЫЕ ПРЕДВАРИТЕЛЬНО ТЕПЛОИЗОЛОВАНЫЕ ПЕНОПОЛИУРЕТАНОМ И ПЕНОПОЛИСТИРОЛ ПОЛИЭТИЛЕНОВОЙ И СТАЛЬНОЙ ОБОЛОЧКИ ПТ ППУ ППС ПЕ ППУ ПЭС НМ;

Внесен в базу данных USM 100 «ТЕХНИЧЕСКИЕ УСЛОВИЯ УКРАИНЫ» МИНЕКОНОМИКИ

Государственное предприятие «Харьковский региональный научно-производственный центр стандартизации, метрологии и сертификации ГП "ХАРЬКОВСТАНДАРТМЕТРОЛОГИЯ" Идентификационный код 04725906 Внесен в книгу учета №04725906/016086/01 14.02.20

Диаметр задвижки мм 50

Расчетные потери за отопительный период

Не изолированные Гкал -1,6242

Изолированные PPS DN 50 30 мм Гкал – 0,2470

Экономия за отопительный период

Гкал -1,3772

в пересчете на количество газа м3 – 196,11

в пересчете на стоимость газа ГРН – 2053,28

МЕТОДИКА РАСЧЕТА ТЕПЛОВЫХ ПОТЕРЕЙ С ПОВЕРХНОСТИ ТРУБЫ

Государственный комитет Украины

жилищно-коммунальному хозяйству

НОРМЫ И УКАЗАНИЯ ПО НОРМИРОВАНИЮ РАСХОДОВ ТОРГОВЛЯ И ТЕПЛОВОЙ ЭНЕРГИИ НА ОТРАЖЕНИЕ ЖИЛИЩНЫХ ΓΡОМАДСКИХ СООРУЖЕНИЙ, НА ХОЗЯЙСТВЕННО-БЫТОВЫЕ ПОТРЕБНОСТИ В УКРАИНЕ

КТМ 204 Украина 244-94

Киев 2001

Таблица 3.5

Величина тепловых потерь с участка трубопровода в час, Вт:

Q = b · l · q

·b - коэффициент учитывающий тепловые потери через опоры, соединение и арматуру, принимаемую по СНиП 2.04.014 и равный для стальных трубопроводов из Ду<150мм b=1.2, Ду>=150 b=1.15,

l – длина участка, м;

q – тепловые потери с одного метра трубы в час, Вт/м.

q = k · 3.14 · (tв – tc)

tв – температура воды в трубопроводе, °C;

tс – температура среды вокруг трубопровода, °C;

k – линейный коэффициент теплопередачи, Вт/м°C;

k = 1 / ((1/2λт)·ln(dзт/dвт) + (1/2λi)·ln(dз/dв) + 1/(αз·dз) )

λт – коэффициент теплопроводности материала трубы, Вт/м²°C;

λi – коэффициент теплопроводности тепловой изоляции, Вт/м²°C;

dвт, dзт – внутренний и наружный диаметры трубы соответственно, м;

dви, dзи – внутренний и наружный диаметры изоляции соответственно, м;

αз - коэффициент теплоотдачи на наружной поверхности тепловой изоляции, Вт/м°C,

принимается по приложению 9 СНиП 2.04.14 "Тепловая изоляция оборудования и трубопроводов".

Изоляция запорной арматуры (Kometa PPS DN)

Это быстро съемная многоразовая изоляция для фланцевых соединений, арматуры, участков трубопроводов и элементов оборудования, требующих в процессе эксплуатации регулярного доступа.

Изоляция запорной арматуры (Kometa PPS DN дает:

• защита персонала предприятия от термических ожогов, обеспечивая на горячих поверхностях температуру не более 45 °C;

• удобство технического обслуживания фланцевых соединений.

• отсутствие предписаний и штрафных санкций со стороны проверяющих органов

(инспекция по энергосбережению, инспекция по охране труда);

• снижение тепловых потерь с поверхности фланцевых соединений, что в конечном счете, учитывая количество таких элементов, а также цену энергоносителей, дает весьма ощутимую экономию средств.

Материал скорлупы:

Пенополистирол марки ПСБ-С-25 (ДСТУ Б.В.2.7-8-94).

Теплопроводность 0,037-0,039 Вт/мК.

Срок службы исследователи выяснили, что все характеристики материала остаются неизменными и могут прослужить как теплоизоляция не менее 50 лет.

Наружная поверхность скорлупы покрыта защитным слоем из самоклеящегося армированного фольгоизола Дуплекс армированный тип А(200) ТУ У 25.2.-22592900-005Ж200. Этим же материалом производится крепление составных частей скорлупы на месте монтажа. Такой способ крепления обеспечивает беспроблемный доступ ко всем частям задвижек при выполнении работ по их сезонному техническому обслуживанию и отладке. Для соединения скорлупы используется гидроизоляционный скотч.

Пенопластовая скорлупа состоит из четырех частей с шипом и пазом и позволяет в сжатые сроки надежно изолировать трубопроводную арматуру любого диаметра.

Область применения: термоизоляция теплотрасс и трубопроводов горячего и холодного водоснабжения; термоизоляция трубопроводов с низкими температурами; теплоизоляция магистральных теплотрасс; изоляция трубопроводов, расположенных под землей и над землей.
