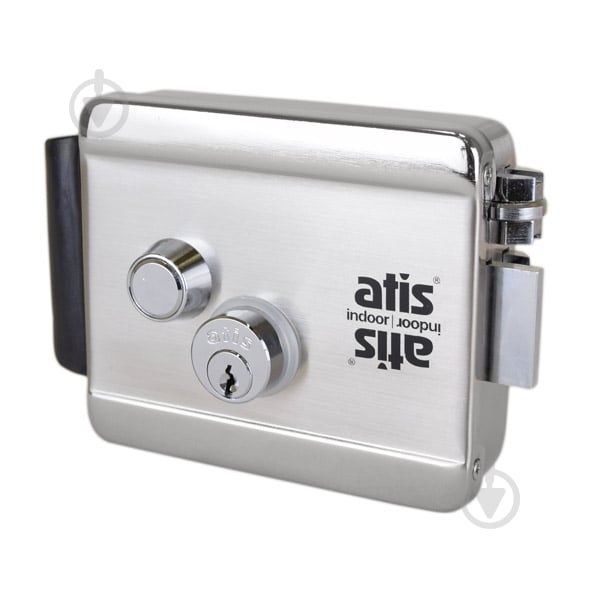

Електромеханічний замок Atis Lock Ch

ATIS Lock Ch – універсальний накладний електромеханічний замок із хромованого металу для внутрішньої установки. Призначений для металевих або дерев'яних дверей. Тип установки у напрямку того, як дверы зачиняються лівий/правий.

Відчиняється імпульсом електричного струму (12V), а також ключем або за допомогою вбудованої механічної кнопки.

Тип ключа – зубчастий, до комплекту входить 5 ключів.

Електромеханічний замок – замикальний пристрій із механічним ригелем, відчинення якого здійснюється за допомогою подачі електричного живлення або механічним способом – ключем/кнопкою.

Відчинити замок ATIS Lock Ch можна за допомогою таких дій:

• ззовні – за допомогою ключа;

• зсередини – за допомогою вбудованої механічної кнопки;

• дистанційно – імпульсом напруги 12V (максимальний час подачі напруги – не більше 1 с).

• режим «відчинено» – затиснувши кнопку відчинення і провернувши ключ до упору – замок буде постійно відчинений.

Щоб уникнути виходу котушки замка з ладу неперевний час подачі напруги не має перевищувати 3 с.

Цей замок використовується в простих системах контролю доступу, наприклад, у квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Замок Atis Lock Ch призначений винятково для внутрішньої установки.

Установлення

1. Установіть і закріпіть серцевину (d = 27 мм) із монтажним кільцем на двері, використовуючи затискну пластину.

2. Відрегулюйте планку серцевини залежно від товщини дверей

3. Зніміть кришку замка, відкрутивши два гвинти на торці, та закріпіть замок на дверях, використовуючи 4 монтажні отвори.

4. Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5 мм.

5. За необхідності відрегулюйте зусилля взводної пружини замка.

6. Підключіть живлення.

Для відкриття електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення рекомендуємо використовувати БКЗ – блок керування замком (купується окремо).

Лівобічне/правобічне встановлення замикального ригеля

Для установки замикального ригеля замка відповідно до напряму зачинення дверей (ліва/права) необхідно зняти кришку замка, витягнути шплінт з отвору осі замикального ригеля, зняти шайбу, витягнути і повернути ригель на 180°. Закріпити все у зворотній послідовності.

Сумісність

Електромеханічний замок ATIS Lock Ch сумісний з аудіодомофонами та відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу та іншими пристроями систем контролю доступу.
