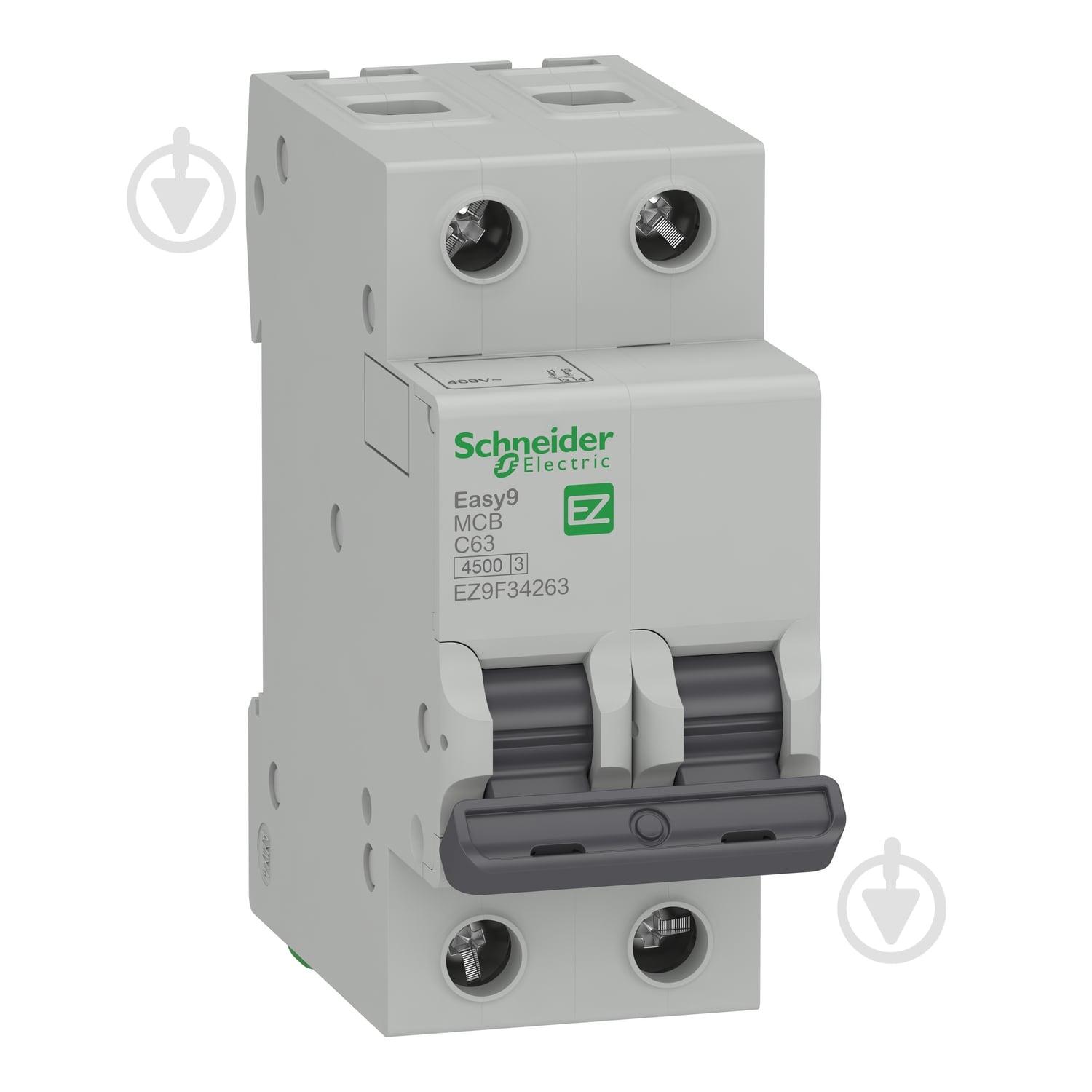

Автоматический выключатель Schneider Electric EZ9F34263

Автоматический выключатель (АВ) Easy9 — низковольтное модульное оборудование. Это двухполюсный АВ с 2 защищёнными полюсами и номинальным током 63 A In и характеристикой отключения C.

Номинальная отключающая способность короткого замыкания составляет 4500 А при 230 В переменного тока согласно стандарту IEC 60898-1 и 25 кА при 24–48 В постоянного тока согласно стандарту EN/IEC 60947-2.

Полностью соответствует стандарту IEC 60898-1. Защищает от токов короткого замыкания и перегрузок. Имеет индикацию неисправности на передней панели по положению рукоятки (O-I).

Изделие предназначено для жилых и небольших коммерческих зданий. Электрическая износостойкость — до 4000 циклов, механическая износостойкость — до 10000 циклов.

Технические характеристики

• Номинальный ток: 63 A.
• Количество полюсов: 2.
• Характеристика отключения: C.
• Номинальная отключающая способность: 4500 А при 230 В AC.
• Отключающая способность: 25 кА при 24–48 В DC.
• Рабочее напряжение Ue: 400 В переменного тока.
• Номинальное напряжение изоляции Ui: 500 В переменного тока.
• Номинальное импульсное выдерживаемое напряжение Uimp: 4 кВ.
• Рабочая частота: 50 Гц или 60 Гц.
• Монтаж: DIN-рейка.
• Ширина: 4 модуля по 9 мм.
• Цвет изделия: светло-серый (RAL7035).

Габариты

• Ширина: 36 мм.
• Высота: 81 мм.
• Глубина: 66,5 мм.

Степень защиты

• IP20.
• IP40 при установке в модульном шкафу.

Температурные условия

• Рабочая температура: от -25 °C до 60 °C.
• Температура хранения: от -40 °C до 85 °C.
