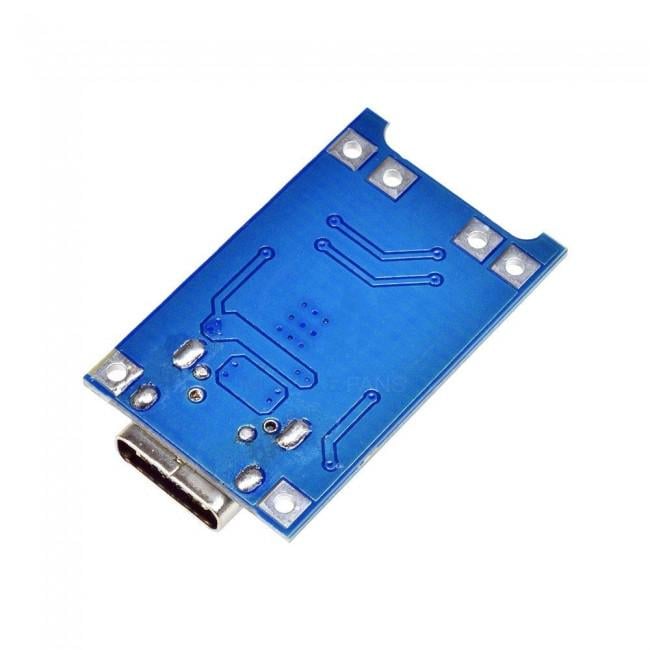

Зарядный модуль TP4056 Type-C с функцией защиты аккумулятора

Модуль контроллера с защитой TP4056 предназначен для заряда Li-Ion аккумуляторов током до 1A. Микросхема TP4056 применяется в автономных линейных зарядных устройствах литий-ионных аккумуляторов с тепловой защитой в корпусе SOIC8. Малое количество внешних компонентов делают TP4056 идеальным решением для портативных устройств. Особенностью данного модуля является наличие на плате современного USB разъема TYPE-C.

Код производителя: 18650 TYPE-C USB

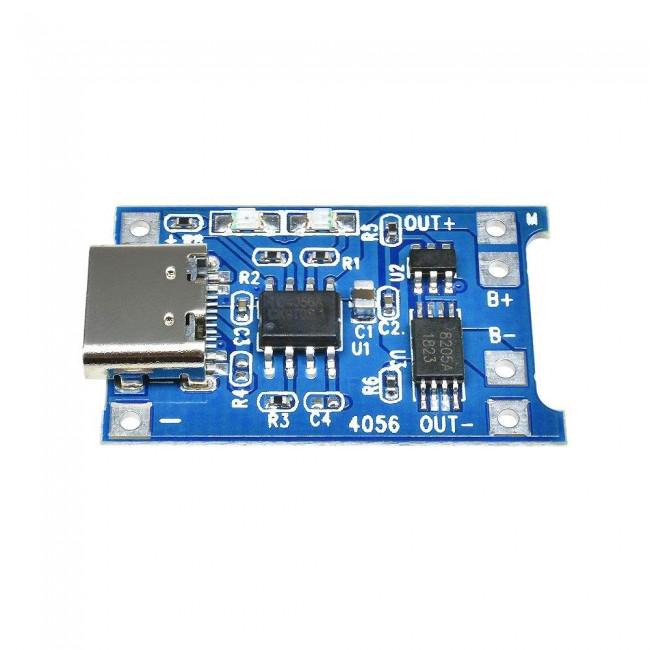

Для начала заряда подключите кабель USB или подайте напряжение 5В на выводы (IN+)(IN-), аккумулятор(без встроенной защиты разряда) подключите к выводам (B+) (B-), нагрузка, которую будет питать батарея можно подключать к выводам OUT+ OUT- (при зарядке батареи нагрузку желательно отключать, если она не рассчитана на напряжение 4,2В).
Красный светодиод сигнализирует о зарядке, зеленый (в некоторых версиях плат синий) сообщает, что зарядка закончена.

Внимание! Во время заряда микросхема TP4056 может нагреваться до 100 град.С. Это не является неисправностью модуля. Для улучшения охлаждения можно использовать такие мини-радиаторы или активное охлаждение с помощью вентилятора 5В в паре с радиатором.

Характеристики:

• вхідна напруга: 4.5 - 5.5В
• кінцева напруга зарядки: 4.2В
• напряжение защиты разряда: 2.4В
• ток зарядки: 1А
• разъем подключения ЗУ: Type-C
• диапазон рабочих температур: -10° до +85°
• Размер: 27,75х17,25 мм

Ток зарядки настраивается заменой резистора R3(1,2кОм) на 3 контакте TP4056, по умолчанию: 1А
