Выключатель Zigbee Sonoff ZBM5 3 клавиши

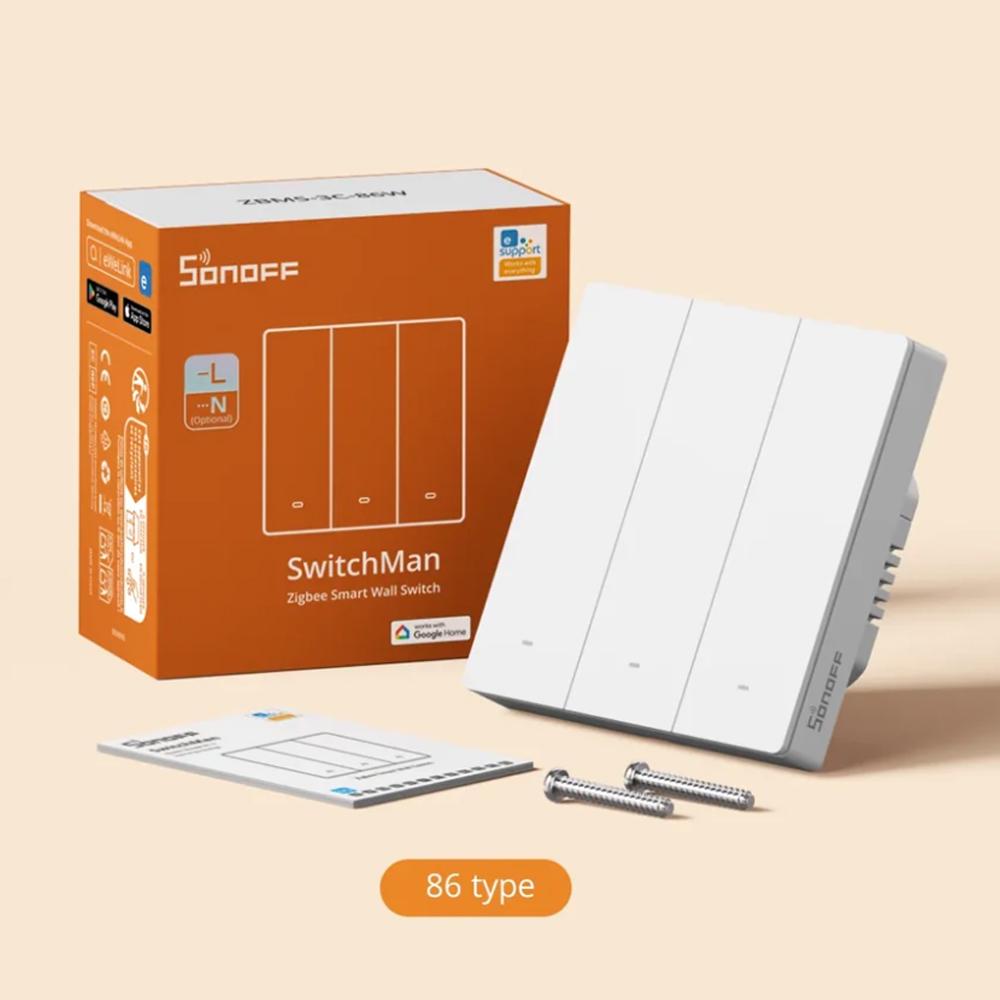

Zigbee выключатель Sonoff ZBM5 (3 клавиши) — умный настенный выключатель серии SwitchMan, модель ZBM5-3C-86W. Ставится вместо обычного трёхклавишного выключателя и управляет тремя группами света по отдельности. Работает и с нулевой линией, и без нуля: режим устройство определяет само по вашей проводке при первом включении. Управление — из приложения eWeLink через Zigbee-шлюз Sonoff, а с Zigbee-координатором — и из Home Assistant.

Преимущества Sonoff ZBM5 (3 клавиши)

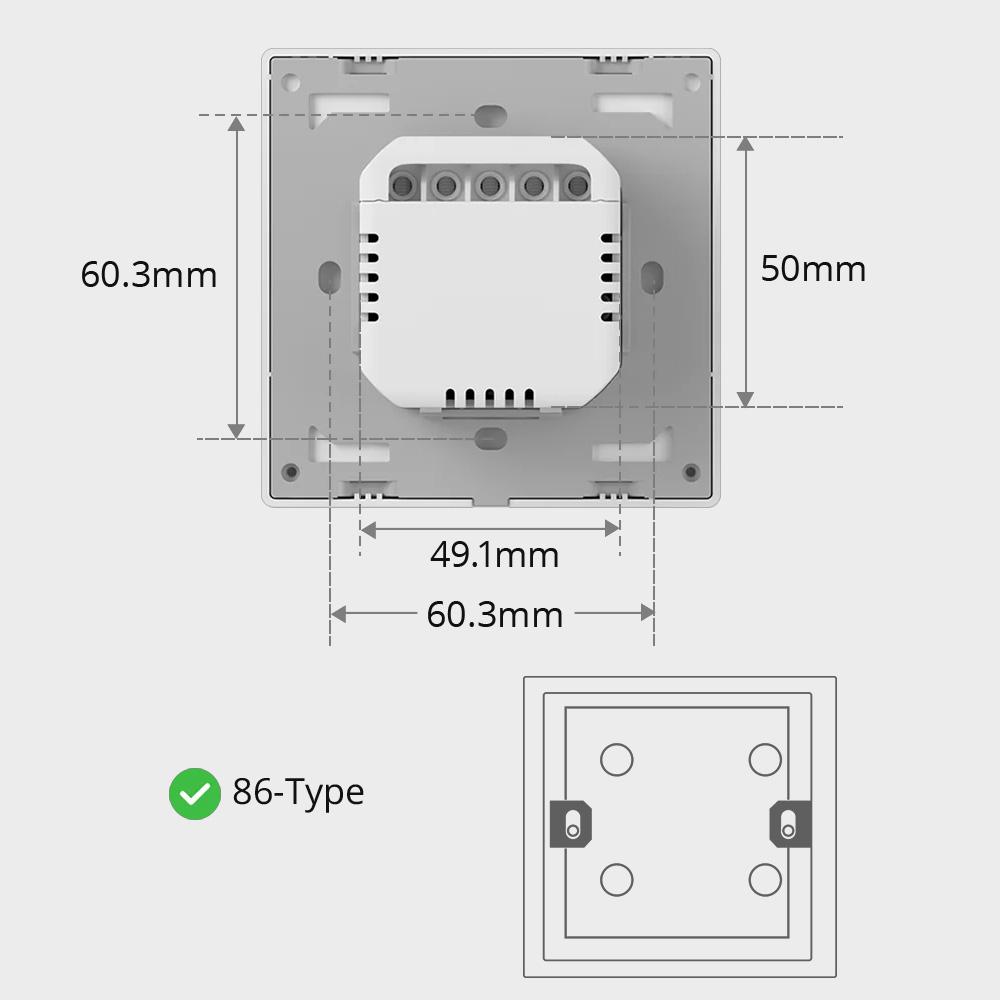

Три группы света с одного места. Люстра, подсветка и бра — или комната, коридор и санузел: у каждой клавиши своё расписание и свои сценарии.Встанет в любую проводку. Есть ноль в подрозетнике или нет — выключатель определит режим сам при первом включении, докупать другую модель не нужно. Конденсатор для режима без нуля тоже не нужен — в комплекте его нет, и возиться с ним не придётся.Свет остаётся привычным. Клавиши на стене работают так же, как раньше — семье и гостям не нужно доставать телефон, чтобы включить свет.Красивый на стене. Sonoff ZBM5 приятный на ощупь и сдержанный на вид: ровная белая панель, чёткий мягкий ход клавиш — выключатель не кричит об «умности» и спокойно вписывается в интерьер.Усиливает Zigbee-сеть. Подключённый с нулевой линией, выключатель работает ещё и ретранслятором — сигнал до датчиков в дальних комнатах держится увереннее.Третья клавиша может быть кнопкой сценария. Если групп света только две, лишнюю клавишу в режиме с нулём отвязывают от реле (Detach Relay) — и она запускает сценарий: гасит свет во всём доме или включает «Спокойной ночи».Обычный подрозетник. Панель 86×86 мм — это размер лицевой части, а силовой модуль встаёт в стандартный подрозетник; клавишная панель съёмная — менять монтажную коробку не нужно. Для чего подходит Zigbee выключатель Sonoff ZBM5

Трёхклавишная версия нужна там, где с одного места управляют тремя группами света: гостиная с люстрой, подсветкой потолка и бра; холл, из которого включают коридор, санузел и гардероб; кухня с основным светом, подсветкой рабочей зоны и обеденным столом.

Свет с клавиш работает как всегда, а в приложении каждая группа получает своё расписание, сценарии и управление издалека. Если трёх групп пока нет, лишняя клавиша не пропадает — из неё делают сценарную кнопку.

Та же модель — другие версии

Sonoff ZBM5 — 1 клавишаОдна группа светаСмотреть →Sonoff ZBM5 — 2 клавишиДве группы светаСмотреть → Два режима проводки: с нулём и без нуля

Выбор модели здесь сводится к одному вопросу — есть ли ноль в подрозетнике. ZBM5 отвечает на него сам: при первом включении он определяет схему и переходит в соответствующий режим.

• Без нулевой линии. Выключатель питается через лампы, поэтому на каждой клавише должно быть не менее 3 Вт нагрузки. В этом режиме он работает как конечное устройство Zigbee и не рассчитан на «умные» лампы — с диммированием, управлением цветом, со встроенным контроллером и светодиодные ленты, а также на индуктивные нагрузки вроде вентиляторов. Конденсатор для этого режима не нужен — производитель его не предусматривает, и в комплекте его нет; если лампа мерцает, решение — лампа известного бренда от 3 Вт или ноль в подрозетнике.
• С нулевой линией. Ограничений по нагрузке меньше, минимальной мощности нет, поддерживаются умные лампы и функция «Detach Relay». К тому же выключатель становится Zigbee-роутером и ретранслирует сигнал другим устройствам сети.

Если нуля в подрозетнике нет — это нормальная и распространённая ситуация и для квартиры, и для дома: именно для неё и собрана подборка умных выключателей без нуля.

Detach Relay: клавиша как кнопка сценария

Обычный выключатель физически разрывает цепь: нажали — светильник обесточился. В режиме Detach Relay клавишу «отвязывают» от реле: реле остаётся включённым и светильник постоянно под питанием, а нажатие клавиши лишь отправляет команду — что именно она делает, вы задаёте в сценарии.

• Умные лампы и ленты не теряют питание и связь — клавиша включает и гасит их командой, с нужной яркостью и цветом.
• Кнопка «выключить всё» у входной двери — одним нажатием гасит свет во всём доме.
• Свет в другой комнате — клавиша управляет светильником там, куда тянуть провод неудобно.

Режим работает только при подключении с нулевой линией и настраивается для каждой клавиши отдельно. Включается в настройках выключателя в приложении eWeLink, а в Home Assistant через Zigbee2MQTT — параметром detach_relay_mode.

Что умеет в приложении eWeLink

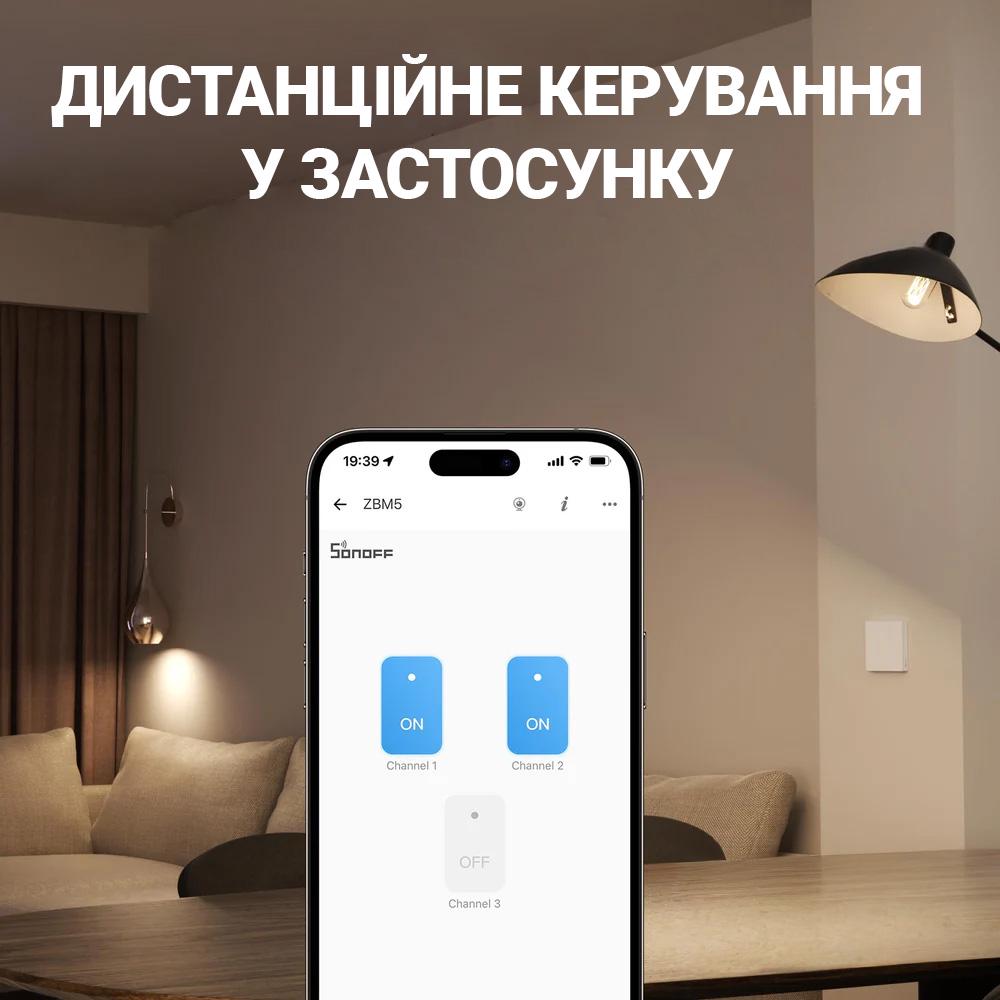

• Управление издалека — включить или выключить любую из трёх групп света с телефона.
• Расписание и обратный отсчёт — свет включается по графику или гаснет через заданное количество минут.

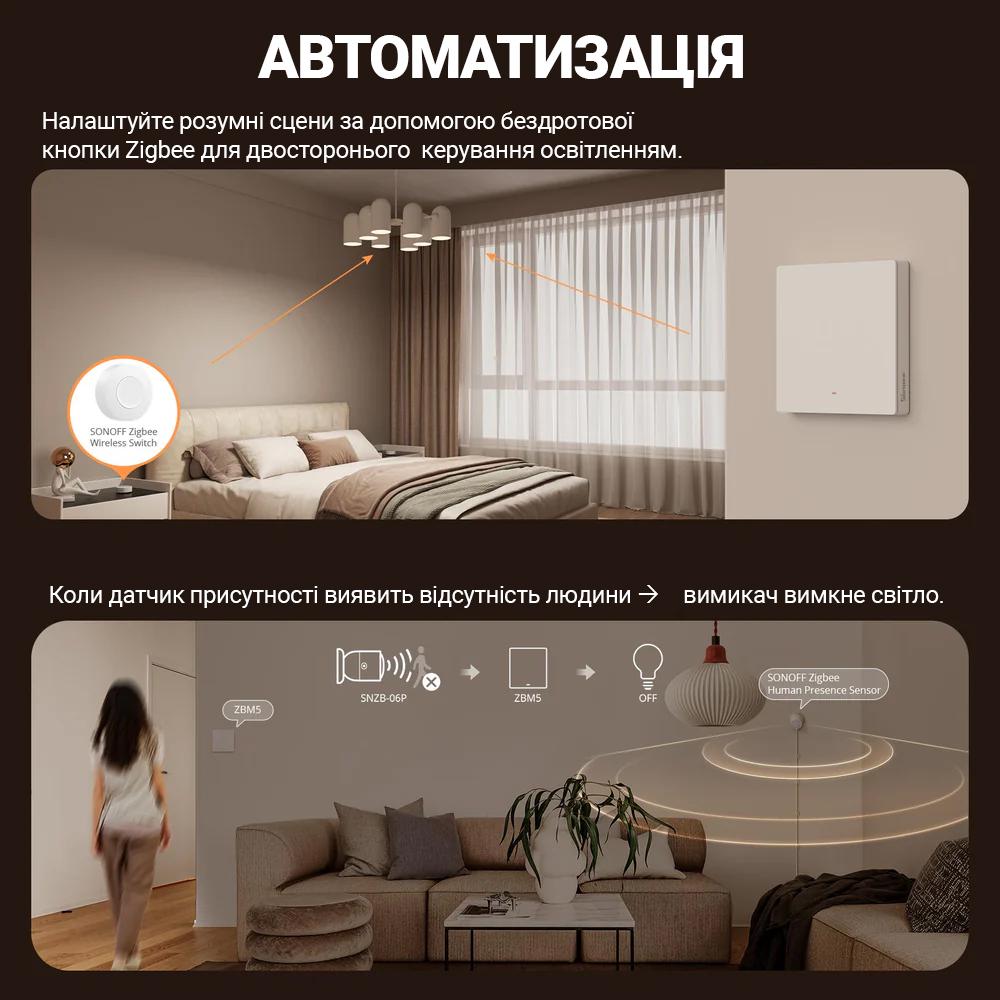

• Сценарии — свет по датчику движения, сценарий «Ухожу», который гасит все три группы сразу.
• Групповое управление — несколько выключателей в одной группе включаются и выключаются вместе.
• Состояние после подачи питания — задаётся, каким должен быть свет после пропадания и возврата электричества.
• Общий доступ — доступ для других членов семьи без второго аккаунта.
• Голосовое управление — Google Home и Amazon Alexa после привязки аккаунта eWeLink.

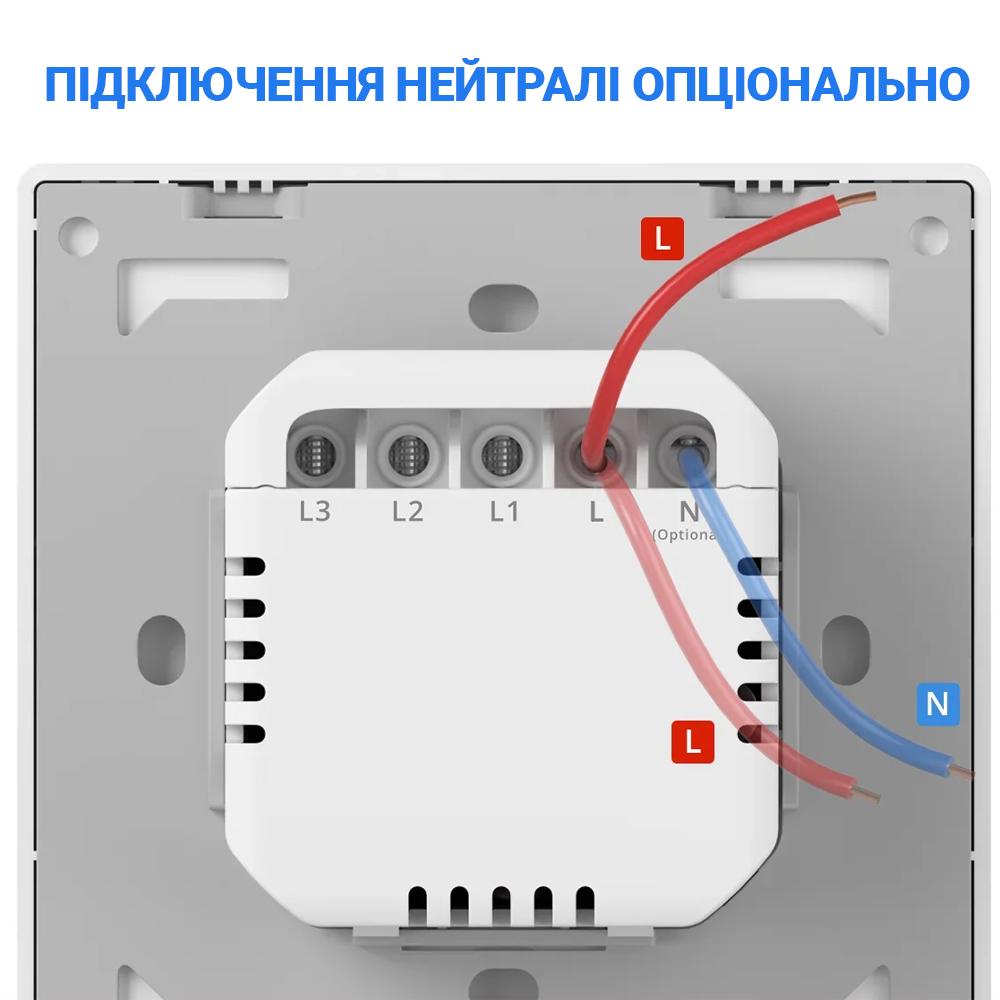

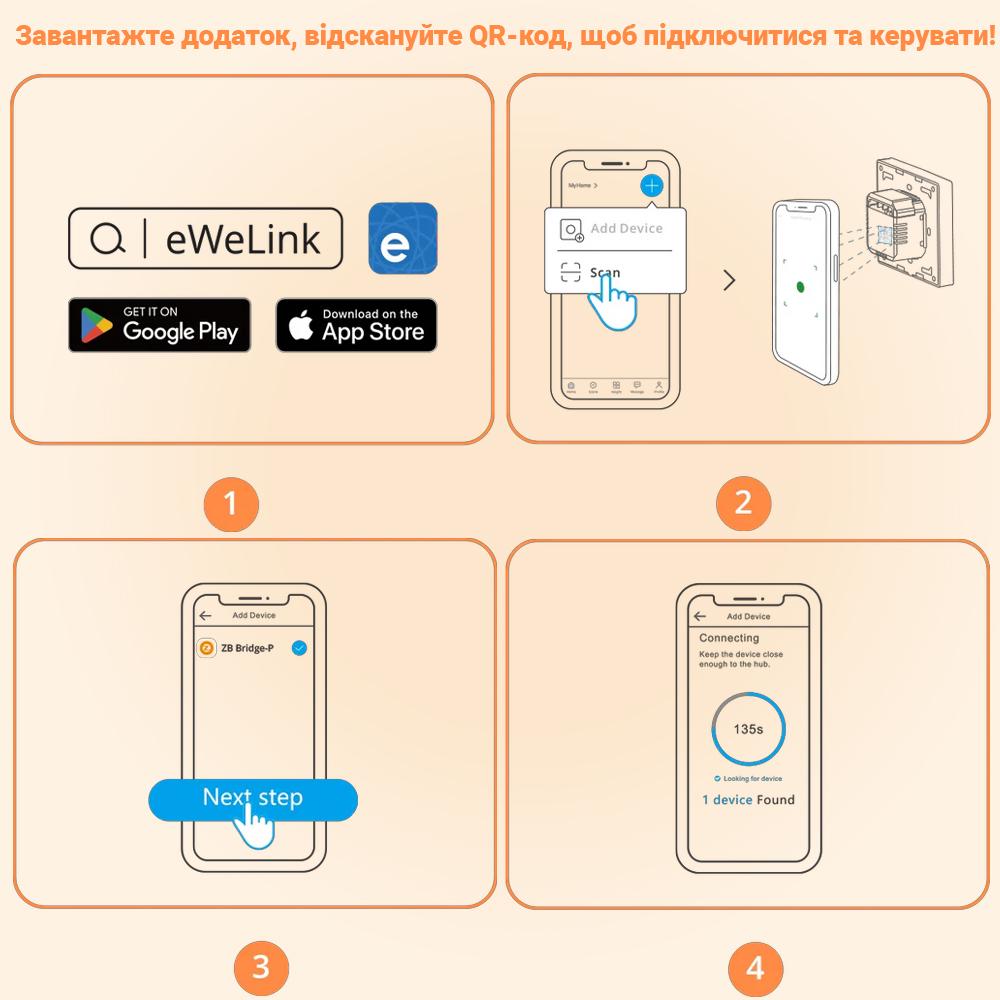

Подключение и настройкаУстановите приложение eWeLink и добавьте в него Zigbee-шлюз Sonoff (ZBBridge-P, ZBBridge-U, NSPanel Pro, iHost или USB-стик ZBDongle-P / ZBDongle-E). Обновите прошивку шлюза до актуальной.В приложении откройте «Scan» и отсканируйте QR-код на корпусе выключателя.Выключите автомат и убедитесь, что линия обесточена.Подключите провода по схеме: L — фаза, L out1, L out2 и L out3 — выходы на три группы света, N — ноль (при наличии).Закрепите силовой модуль винтами в подрозетнике, зацепите клавишный модуль за верхний паз металлической рамки и прижмите вниз до фиксации.Подайте питание. После первого включения выключатель около 10 секунд определяет режим проводки и переходит в режим сопряжения — синий индикатор мигает медленно (режим активен 180 секунд; чтобы вернуться в него, удерживайте любую клавишу 5 секунд).В eWeLink нажмите «Add Device», выберите свой Zigbee-шлюз и дождитесь завершения добавления.

• Нужен Zigbee-шлюз. Сам по себе выключатель в приложение не добавляется — в доме должен быть шлюз или центр управления.
• Без нуля — минимум 3 Вт на каждой клавише. Если на какой-то группе висит одна светодиодная лампа на 2–3 Вт, возможны слабое подсвечивание или мерцание; в таком случае ставят лампу помощнее или подводят ноль.
• Соседняя клавиша тоже влияет. В режиме без нуля причиной лёгкого мерцания выключенной группы чаще бывает лампа именно на ней — начинайте проверку с неё.
• Лампы берите известных производителей. Дешёвые безымянные LED-лампы из-за своей схемотехники могут мигать даже при достаточной мощности.
• Предельная нагрузка. 10 А на клавишу и 10 А суммарно; для LED и люминесцентных ламп — до 400 Вт на клавишу и 400 Вт вместе, для ламп накаливания — до 2400 Вт.
• Перед выключателем должен стоять автомат (или дифавтомат) на 10 А — это требование производителя.
• Если меняете схему с нуля на без нуля или наоборот — сбросьте выключатель до заводских (удержание клавиши 5 секунд или удаление в eWeLink) и добавьте заново, иначе режим не переключится.
• Только для помещений — на улицу выключатель не рассчитан.
• Монтаж 220 В поручайте электрику.

Гибче — с Home Assistant

Если хочется более тонких сценариев и устройств разных брендов в одной логике, ZBM5 заводится в Home Assistant — поддерживается и работает через Zigbee2MQTT и ZHA; в Zigbee2MQTT доступны и Detach Relay, и состояние после пропадания питания. Самый простой координатор для этого — Zigbee USB-стик Sonoff ZBDongle-E, остальные варианты — в разделе шлюзов и центров управления.

Экосистема

Выключатель работает в экосистеме eWeLink вместе с другими устройствами Sonoff и добавляется в Home Assistant.
