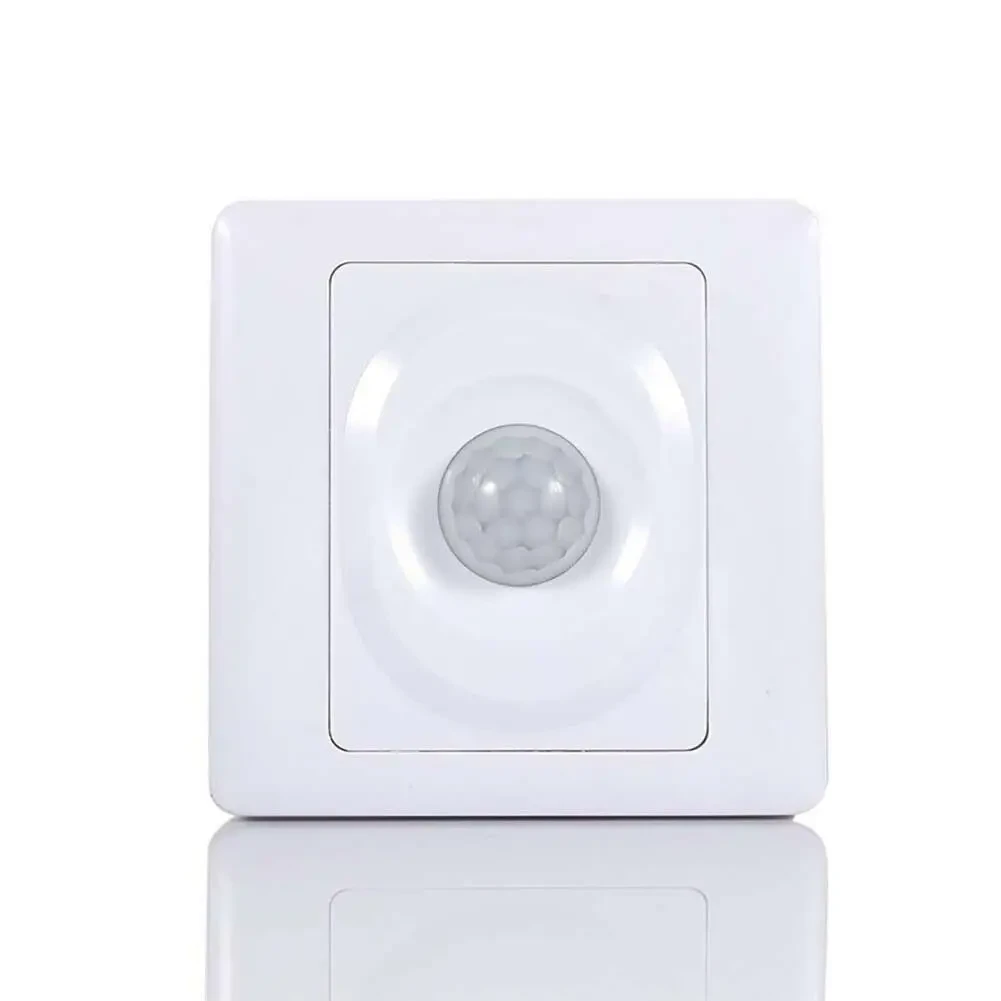

Выключатель PIR датчик движения (B00AVZLXK0)

PIR выключатель (датчик движения) LEDTech вкл/выкл розеточный накладной 220 V 200вт, фото 4

IR — пассивный инфракрасный датчик движения представляет собой пироэлектрическое устройство, реагирующее на движение человека, обнаруживая инфракрасные лучи, излучающие человеческое тело. Рабочее напряжение составляет 100~250 В переменного тока, а выходное напряжение составляет входное напряжение. Широко используется в освещении для автоматического включения и выключения в коридорах, ванных комнатах, подвалах, складах, гаражах и других местах. Обладает высокой чувствительностью и эффективно экономит энергию и деньги для вас.

Режим работы:

Устройство должно быть установлено в пределах диапазона обнаружения (от 7 до 10 метров) и иметь возможность обзора 120 градусов от датчика. Подключение к PIR-переключателю осуществляется через привинчиваемые клеммные колодки для обозначенных входов/выходов. Как только датчик перестанет определять движение в течение 10 секунд, переключатель выключится.

Как только в комнату входит человек, он попадает сначала в зону обзора первого элемента, что приводит к появлению положительного электрического импульса на нем (центральный рисунок).

Человек двигается, и его тепловое излучение через линзы попадает уже на второй PIR-элемент, генерирующий отрицательный импульс. Электронная схема датчика движения регистрирует эти разнонаправленные импульсы и делает выводы о том, что в поле зрения датчика попал человек. На выходе датчика генерируется положительный импульс (правый набросок). Допустим, мы хотим управлять светом в ванной комнате. Зайдя в комнату, человек вызовет износ датчика. По истечении периода сигнал на выходе вернется в исходное состояние, и датчик будет ждать последующего срабатывания. Л нижнее шевеление человека вызовет зануление таймера отсчета.

Примечание:

- не подвергайте воздействию прямого солнечного света или освещению сильного ветра. Не устанавливайте рядом с нагревателем, батареей, плитой или кондиционером, это может вызвать ошибочные срабатывания.

— не устанавливайте его в местах, где есть помехи (например, стекло, плотная одежда), непроходимые для ИК-излучения.

- нет датчика освещенности.

— датчику PIR требуется «время прогревания» для правильной работы примерно от 10 до 1 мин, в зависимости от выставленного времени задержки. В настоящее время запускаемый модулем сигнал нестабильный — дайте ему одну минуту он будет готов к использованию.

Характеристики:

• Рабочее напряжение: 100-250v переменного тока
• Максимальная нагрузка: 200Вт
• Рекомендуемая нагрузка: светодиоды 80 Вт, люминесцентные 120 Вт, лампа накаливания 200 Вт, вентилятор 50 Вт
• Рабочая температура: -15°C ~ 40°C
• Функция: инфракрасный переключатель, датчик человеческого тела
• Ток покоя: <50 мкА
• Режим триггера: непрерывный триггер
• Режим вывода: индуктивный выход
• Расстояние срабатывания: 7-10 м
• Угол восприятия: 120 градусов
• Индукционный режим: пассивный
• Диапазон времени: настройка по умолчанию 10 сек.
• Цвет: белый
