Терморегулятор UKROP 3в1 с программатором встроенный для электрообогревателя

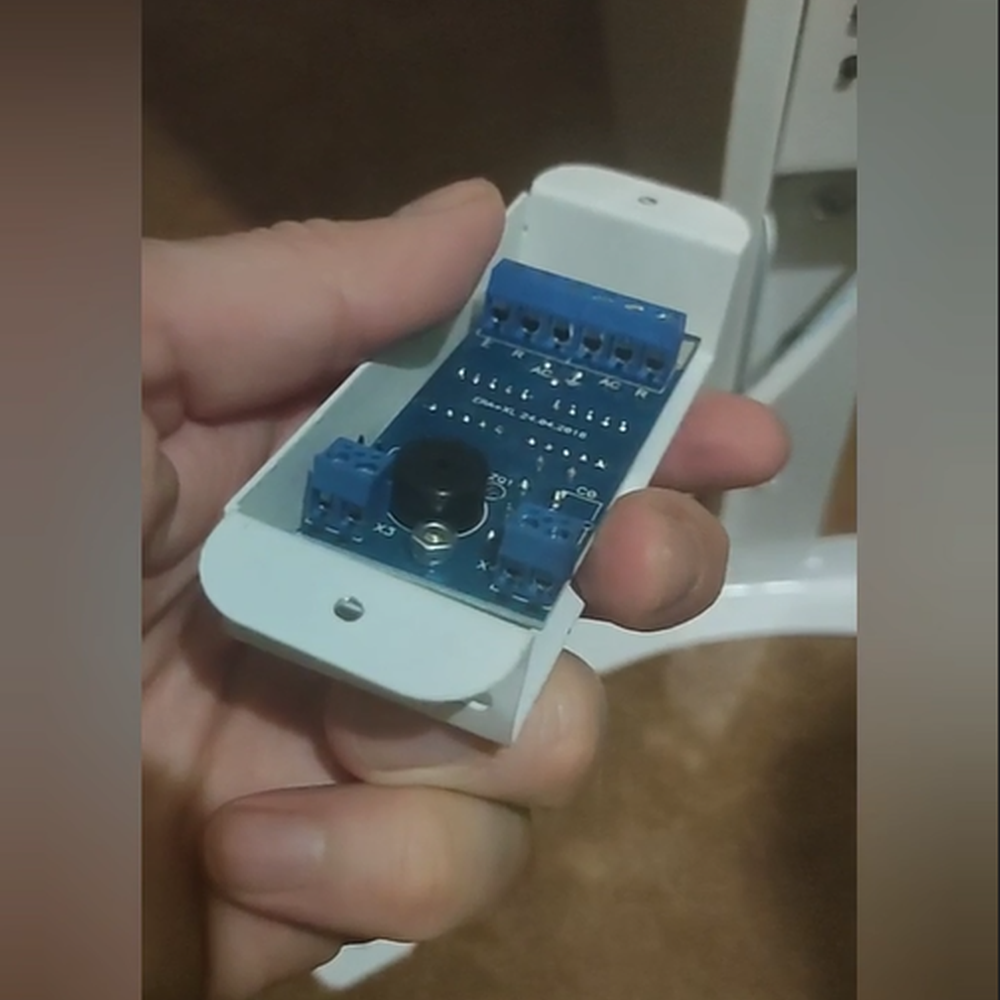

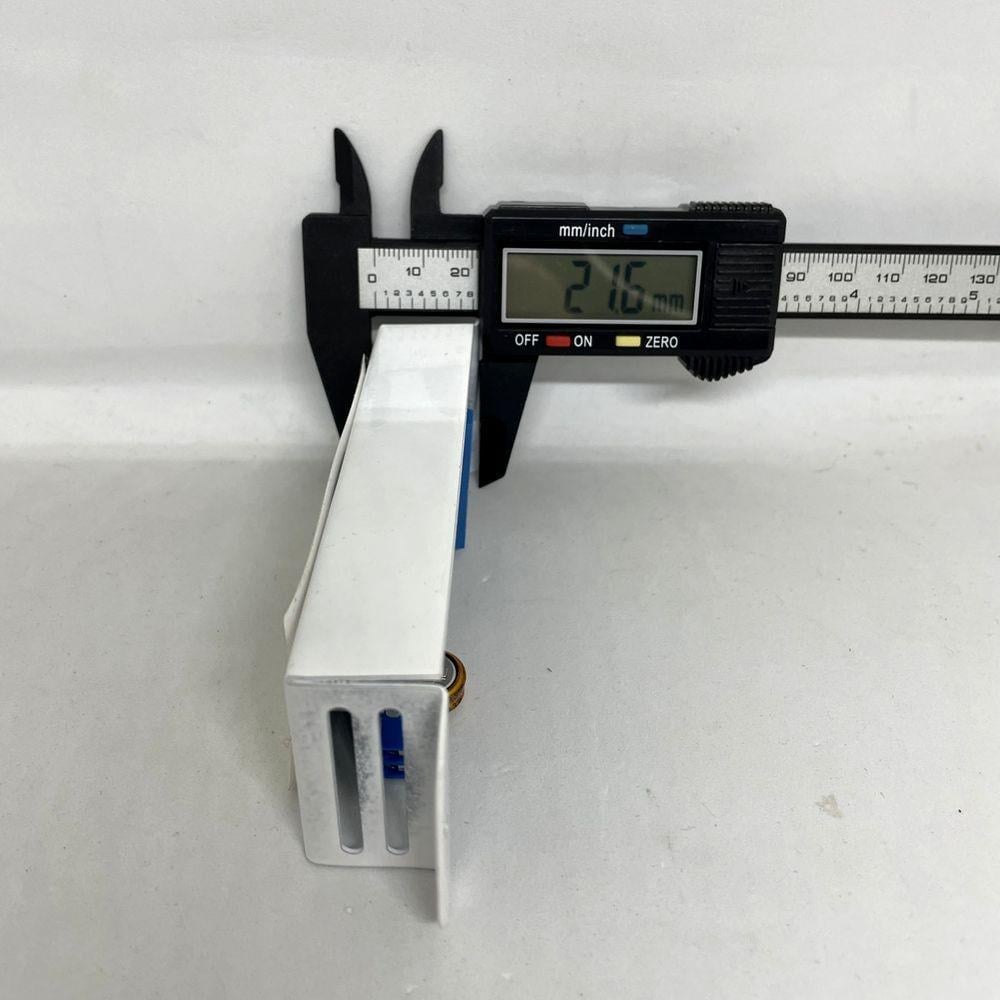

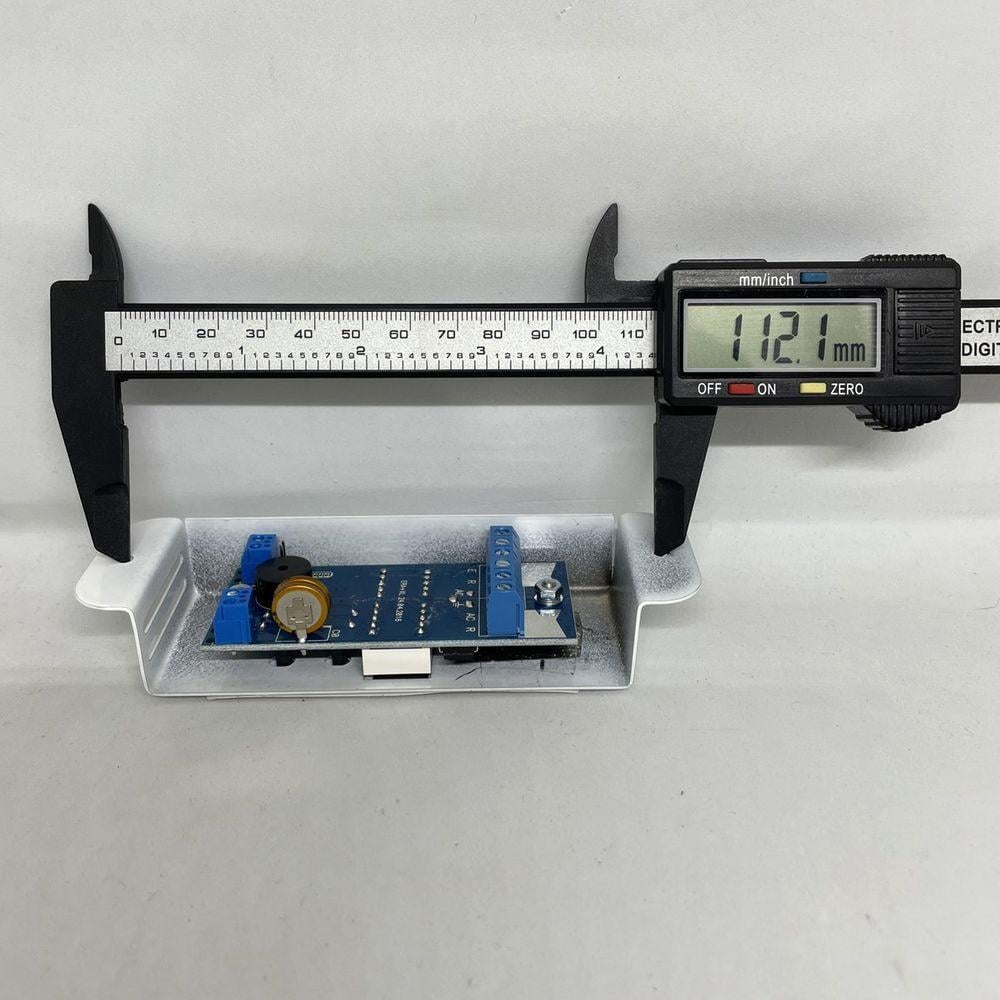

Внимание: В базовую комплектацию входит только плата и термодатчик наружный для измерения температуры воздуха. Дополнительно можно заказать внутренний термодатчик за 80 грн,и металлический короб за 190 грн. стандартный только под размеры платы, соглвсно фото на этой странице. Индивидуальные размеры короба возможны только при оптовой партии по договоренности.

Решение в энергосбережении в сфере климат-контроля!

Терморегулятор с программатором 3в1 для инфракрасной панели отопления UKROP - это умный климатический прибор встраиваемый в инфракрасные панели отопления ТМ UKROP с целью достижения максимального энергосбережения. Состоит из 3-х приборов в одном:

· Терморегулятор воздуха - автоматическое управление температурой воздуха в помещении (в каждой комнате можно задать индивидуальную температуру, обогреватель не нуждается во включении и выключении в течение всего года).

· Терморегулятор поверхности панели -управление температурой поверхности панели (защита от перегрева при повышении напряжения в электросети, пожаробезопасность при накрывании, опрокидывании, падении, можно задать безопасную температуру для детских комнат). Терморегулятор будет подстраивать температуру самой панели (от комнатной и выше) в зависимости от заданной температуры в помещении и его теплопотерь, но не выше установленного пользователем предела (40…92°С).

· Программатор - программирование работы электропанели по часам с суточным или недельным циклом (на каждый час можно установить один из режимов обогрева: Комфорт; Эконом; Незамерзание; Отключен и 2 служебных).

Характеристики терморегулятора:

• · Число каналов терморегулирования - 2
• · Диапазон установки комнатной температуры от 5°С до 35°С (41...95°F)
• · Диапазон установки предельной температуры обогревателя от 40°С до 95°С (104...203°F)
• Номинальная мощность подключения - при 220 В та 10 А - номинал 1,46кВт, при 240 В та 10 А - номинал 1,6кВт, Завод рекомендует подключать до 1.5 кВт
• · Простота управления (всего две кнопки – поднять либо опустить температуру в комнате 5…35°С с точностью 0,5°С).
• · Возможность блокировки от детей
• · Контроль наличия заземления (можно отключить).
• · Защита от скачков напряжения в сети. Работа в диапазоне ~160…260 В.
• · Включение нагревательного элемента не через реле (дополнительная экономичность).
• · Цвет свечения индикатора - красный/зеленый/синий/янтарный/белый
• Диаметр отверстий для крепления платы - 3 мм

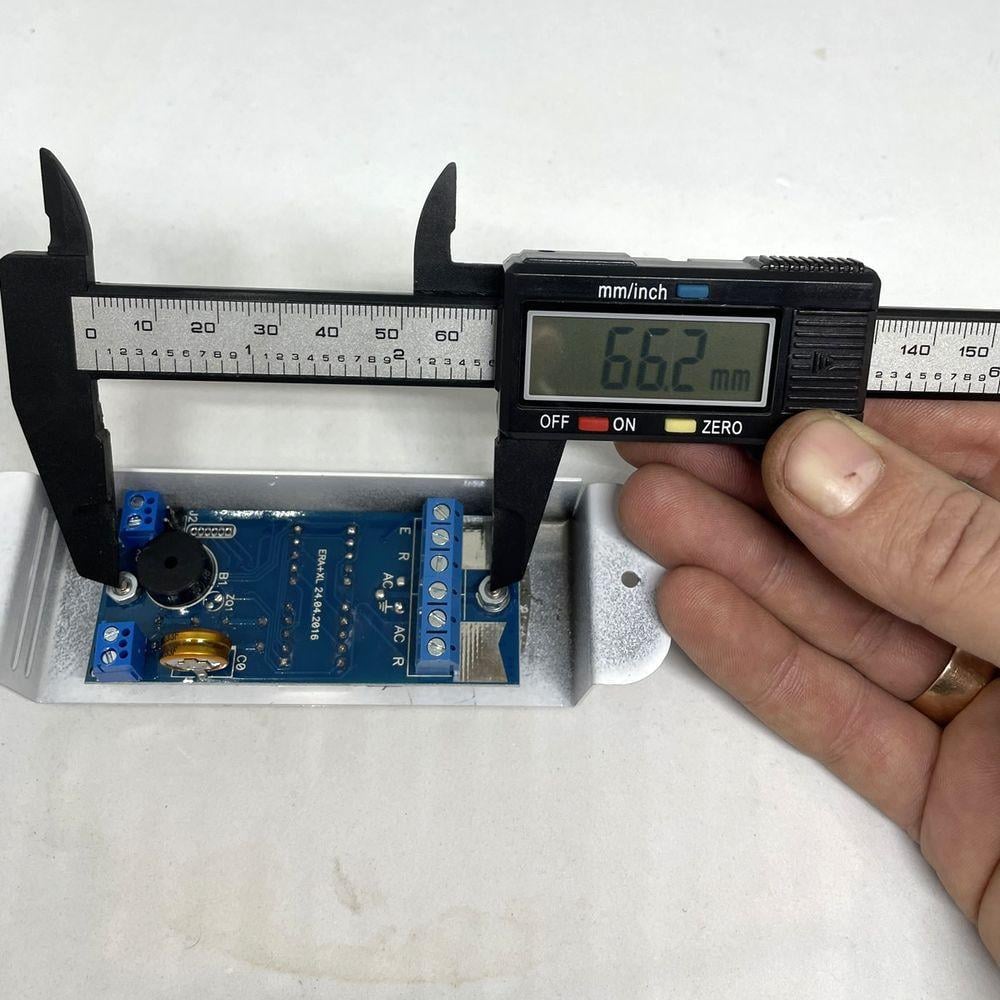

• Расстояние между отверстиями для крепления платы - 66 мм

Микропроцессорный термоконтроллер обеспечивает пользователю высокий комфорт, экономичность, а также безопасность использования электрообогревателей. Обогрев осуществляется с помощью двух термодатчиков: один контролирует температуру воздуха в помещении, что позволяет минимизировать расход электроэнергии, а также задавать для каждой комнаты индивидуальную температуру; другой термодатчик контролирует температуру поверхности самого обогревателя, что максимально обеспечивает его безопасность (исключает перегрев при повышенном напряжении электросети, накрывании и опрокидывании прибора, дает возможность ограничить температуру в детских комнат и т.п.).

Пользователь задает для себя необходимую температуру в помещении (можно по часовой программе с суточным либо недельным циклом), контроллер автоматически в зависимости от теплопотерь помещения находит необходимую температуру самого обогревателя, а также нагрузку на электросеть (100% или 50% мощности).

Включение и выключение нагревателя осуществляется электронным способом (бесшумно, без искр и помех). Обогреватель работает ровно столько, сколько требуется для поддержания температуры в помещении, не тратит ни одного лишнего киловатта электроэнергии и поэтому не нуждается в отключении даже на летний период.

Номинальая мощность подключения: при 220 В та 10 А - номинальная мощность - 1,46кВт, при 240 В та 10 А - номинальная на мощность - 1,6кВт, Завод рекомендует подключать до 1.5 кВт - не перезагружать.

ПРЕИМУЩЕСТВА:

• Контроль температуры поверхности панели (независимость от напряжения в электросети)
• Контроль температуры в помещении (точность 0,5°С)
• Безшумная работа (коммутация не через реле)
• Отсутствие гистерезиса (в зависимости от теплопотерь помещения устанавливается необходимая температуру поверхности панель, а также
• мощность - либо полная либо 50%)
• Простота в использовании (всего 2 кнопки: поднять/опустить температуру в комнате) и информационности (температура, текущий режим
• обогрева, часы и пр.)
• Звуковая индикация
• Оптимальная цена электронной платы терморегулятора с термодатчиками
• Обогрев по часовой программе с суточным/недельным циклом (на каждый час один из 6-ти режимов: Комфорт, Эконом, Антизамерзание, Отключен, Турбокомфорт, Нагрев только панели.)

ИНСТРУКЦИЯ ПО НАСТРОЙКЕ ПРОГРАММАТОРА

при включении прибора в сеть на экране автоматически появится текущее значение температуры воздуха в комнате — термометр. Диапазон измерения от -9,5°С до +99°С.прибор самостоятельно контролирует наличие заземления в сети, о чем оповестит вас соответствующими символами и продолжит работу. Для включения/выкпючения запрета на работу панели при отсутствии заземления необходимо в момент индикации (Сгпс1) зажать обе кнопки, не отпуская кнопки, вытащить и вставить вилку в розетку до появления соответствующей индикации п и г и и г П о- с помощью кнопки (+) и (-) установите нужную вам постоянную комфортную температуру воздуха в помещении — климат контроль гг.БГ- чтобы установить максимально возможную температуру нагрева поверхности панели “Р” нажмите любую кнопку, затем зажмите одновременно обе кнопки до появления соответствующей индикации, и установите нужное значение кнопкой (+) и (-).- для блокировки/ разблокировки кнопок необходимо извлечь прибор из розетки, зажать кнопку (+) блокировка, или кнопку (-) разблокировки, вставить вилку в розетку и отпустить кнопку после появления соответствующих символов и звукового сигнала Р85 I___ и і и и для полного выкпючения/включения режима отопления необходимо одновременно зажать обе кнопки до появления соответствующего значения на экране и звукового сигнала «сс и і I и I I

Включение почасовой программы:

1. нажмите (+) или (-) выберите значение температуры воздуха для комфортного режима “С”

2. зажав две кнопки на 2 секунды перейдите к экрану 2 и установите максимально возможную температуру нагрева поверхности “Р” * чтобы перейти к следующему экрану каждый раз зажимайте обе кнопки на 2 секунды. Переход к следующему экрану происходит не позже 5 секунд ожидания

3. перейдите к экрану 3 и установите для работы отопления в режиме эконом “Е” на сколько градусов опустить/поднять температуру воздуха относительно комфортной (при использовании двухзонного счетчика и дешевого ночного тарифа). Диапазон регулирования температуры воздуха режиме эконом + 9,5°С.

4. перейдите к экрану 4 и установите текущее время II зс г 1« I___ ^11- Р85 И - . J - I

5. перейдите к экрану 5 и выберите на каждый час суток нужный режим отопления:

'С - турбо комфорт (температура воздуха поднимается до комфортной, игнорируя ограничения максимальной температуры нагрева поверхности панели);

С - комфорт (поддерживается комфортная температура воздуха с учетом максимального ограничения температуры нагрева поверхности панели);

Е - эконом (температура воздуха опустится/поднимется в зависимости от настроек п. 3)

А - антифриз (в помещении поддерживается температура воздуха + 5°С)

Р - по поверхности (поверхность панели нагревается до заданной температуры игнорируя температуру воздуха в помещении)

" “ отсутствие символа (обогрев отключен) I - п 1 і и

*режим меняется одновременным нажатием двух кнопок;

*зажав обе кнопки вы скопируете режим предыдущего часа в следующий (последовательно во все последующие часы)

Для перехода с часового в недельный программный режим необходимо во время установки текущего времени зажать обе кнопки и не позже 2 секунд вытащить и вставить вилку в розетку, отпустив кнопки после появления индикации (16 /76)

6. Перейдите к экрану 6. Выбирая день недели и час суток установите нужный вам режим отопления.

*после 12 секунд ожидания программатор автоматически перейдет в режим работы

*при запрограммированной работе на экране попеременно будут появляться температура воздуха в комнате с режимом отопления (последний символ) и часы (текущее время)

Установленная вами программа не сбивается с режима работы во время отключения электроэнергии в течение 5-7 дней.

Для возврата в обычный режим круглосуточного климат контроля установите комфортную температуру и подождите 5 секунд.

БЕЗОПАСНОСТЬ

- категорически запрещается включать поврежденный прибор в электросеть

- запрещается накрывать корпус панели, сушить вещи на поверхности и прижимать легковоспламеняющиеся вещества.

- при использовании в ванной комнате не допускать прямого попадания воды

- загрязненный прибор необходимо очистить, предварительно выключив из розетки и дождавшись охлаждения до комнатной температуры.
