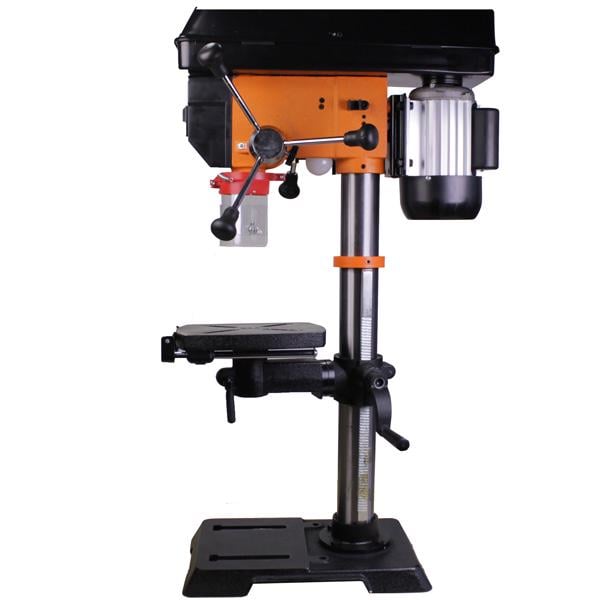

Сверлильный станок с вариатором WorkMan DP12VL (143)

Технические характеристики:
Напряжение питания: 230 вольт.
Потребляемая мощность: 550 ватт.
Частота вращения шпинделя: от 440 до 2580 оборотов в минуту.
Размер основания: 410 х 250 мм.
Высота станка: 95 см.
Количество скоростей вращения шпинделя: плавная бесступенчатая регулировка.
Тип привода: ременной.
Размеры рабочего стола: 240 х 240 мм.
Наклон рабочего стола: -45º - 0 - 45º.
Ход шпинделя: 80 мм.
Патрон: для зажима сверл с хвостовиком диаметром от 1 до 16 мм.
Габариты картонной коробки (Д х Ш х В): 76 х 51 х 29 см.
Вес станка (нетто): 38,5 кг.
Вес станка с упаковкой (брутто): 41 кг.

Особенности модели:

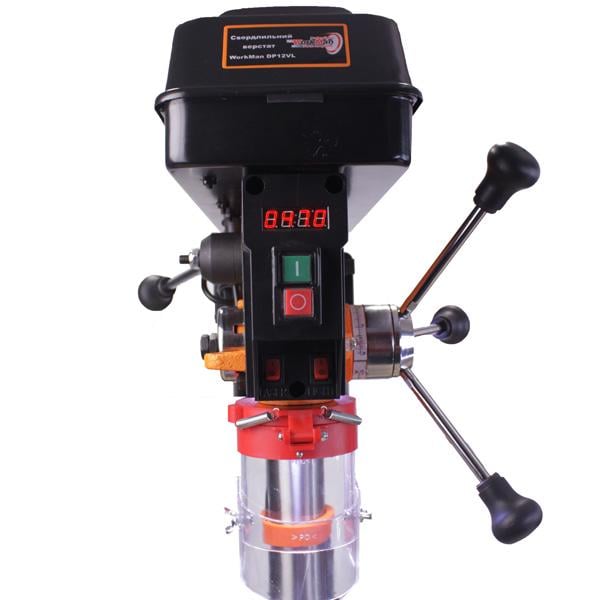

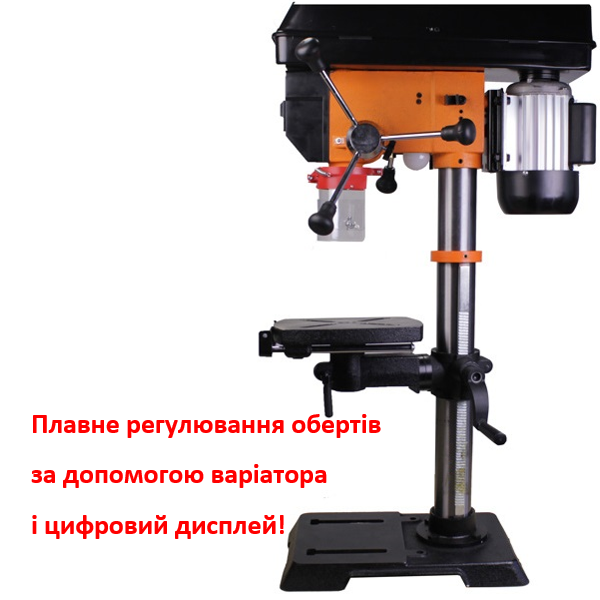

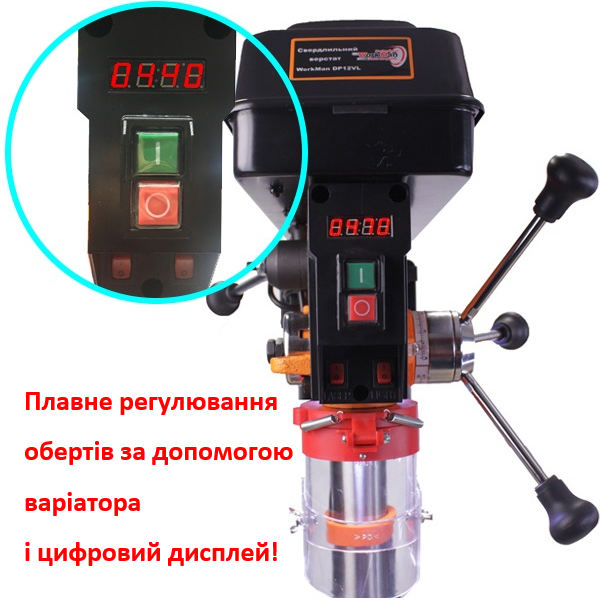

Плавная регулировка скоростей вращения с выводом показаний на дисплей.
2 лазерных маркера.

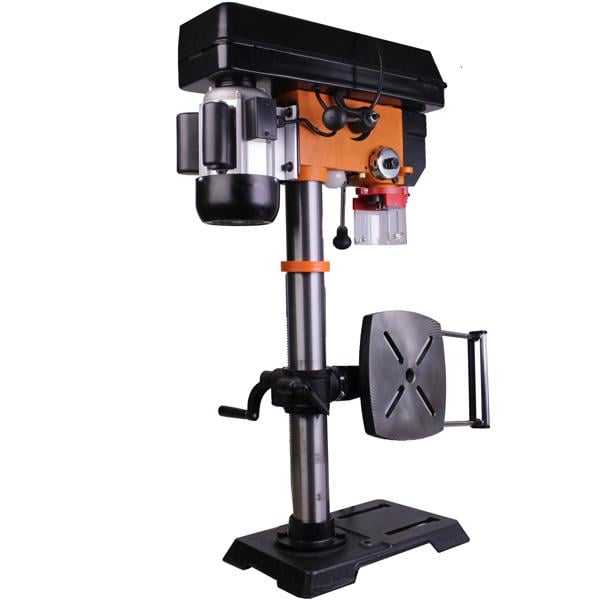

Чугунный рабочий стол с возможностью вращения вокруг оси на 360° и вращения относительно колонны на 360°.

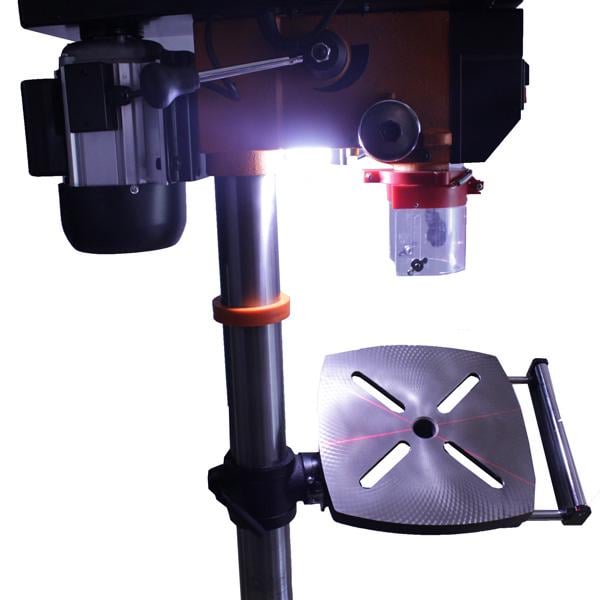

Встроенная лампа освещения, включаемая независимо от работы электродвигателя.
Регулировка глубины сверления с разметочной шкалой.
Высокоточный кулачковый патрон для сверл от 1 до 16 мм в комплекте.
Конечный выключатель кожуха ременной передачи.
Двухсоставной прозрачный защитный экран большой площади.
Надежный асинхронный электродвигатель.
Широкая чугунная плита основания с пазами для фиксации заготовок без рабочего стола.

Частые вопросы при выборе настольного сверлильного станка для домашней мастерской.

Как устроен и работает вариатор?

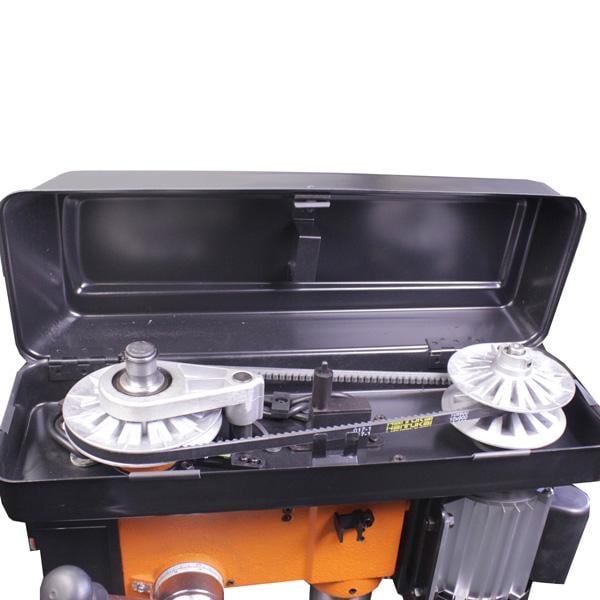

Если откинуть защитную крышку WorkMan DP12VL то можно увидеть что здесь не привычные многоручьевые шкивы, а разрезные, состоящие из двух половинок. Когда оператор меняет положение рукоятки, отвечающей за скоростной режим, на каждом из них меняется рабочий диаметр.
Верхняя тарелка ведущего шкива и нижняя ведомого закреплены неподвижно на валах, а их противоположные части взаимно смещаются.
Самая высокая скорость будет при минимальном диаметре шкива шпинделя и максимальном диаметре шкива вала электродвигателя.

В чем преимущество вариатора?
Отсутствие необходимости в перенастройке.
Решив изменить скоростной режим на обычном сверлильном станке оператор вначале должен его выключить и откинуть защитный кожух.
Затем взявшись рукой за клиновый ремень слегка его выкрутить, а шкив провернуть.
Ремень при этом перепрыгивает на соседнюю канавку. То же самое выполнить со вторым шкивом.
Учитывая, что обычно шкивы пятиручьевые оператору нужно сделать 8 таких действий, чтобы перейти с самой медленной передачи на самую быструю, затем закрыть крышку и произвести запуск.
Время перенастройки составляет несколько минут, что крайне неудобно по сравнению с вариатором, где на это не тратится ни секунды.
Максимально точный режим сверления.
Оптимальной частотой вращения шпинделя является такая, при которой производительность не падает, но и быстрого износа сверл в виде оплавления уголков и затирания ленточек не происходит.
Для каждого материала подача и скорость разная и чем точнее пользователь выберет режим, тем дольше ресурс оснастки без переточки.
На станке с вариатором WorkMan DP12VL диапазон лежит в пределе от 440 до 2580 оборотов в минуту, а шаг регулировки равен 10.
На примере сверла по металлу диаметром 12 мм оптимальные скорости обработки для магниевого сплава МА18; меди; цинкового сплава ЦАМ15; винипласта; эбонита; нержавеющей стали 12Х18Н10Т будут составлять: 2100; 1300; 1130; 800; 650; 460 оборотов и выбрать оптимальный режим не составляет проблем.
А вот на стандартном станке с пятиручьевыми шкивами скоростной режим задан жестко: 2600; 2000; 1500; 900: 500 оборотов и мы не видим ни одного точного соответствия.
Выполнять отверстия на нем конечно можно, но либо тратя больше времени, либо пережигая рабочие режущие кромки сверла и вызывая налипания оплавленного материала в канавках при сверлении пластика или перегрева заготовки при сверлении металла.

Большой вес это преимущество или недостаток?
Недостатком это можно считать только в случае, если вам слишком часто приходится снимать 40 кг станок с верстака, из-за нехватки места на нем, и переносить в свободный угол мастерской.
Но тогда лучше выбирать напольную модель, типа WorkMan DP15VL, которая также имеет бесступенчатый вариатор.
Чем выше масса, тем эффективней снижение вибраций, передающихся от движущихся частей и выше точность работ.
Кроме этого, чем габаритней основание, например у WorkMan DP12VL она прямоугольная, размером 250 х 410 мм, тем устойчивее положение сверлильного станка на рабочем столе и лучше уравновешена масса остальных узлов.

Какие требования к рабочему столу?
Стол, для закрепления обрабатываемой заготовки, у этой модели чугунный, с толщиной полки 24 мм и шлифованной поверхностью.
Для крепления станочных тисков, на нем выполнено 4 диагональных паза и отверстие в центре для прохождения сверла.
Увеличенный размер 240 х 240 мм позволяет фиксировать на столе габаритные заготовки.

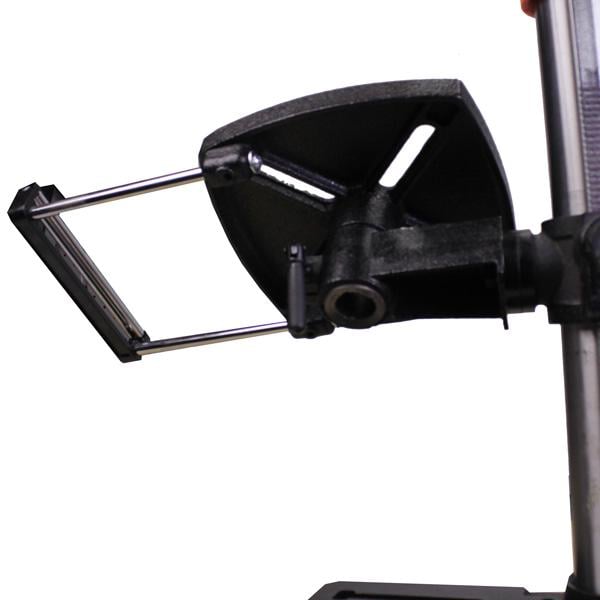

Кроме этого положить деталь большого размера удобно с помощью 210 мм роликовой опоры смонтированной на выдвижном расширителе, увеличивающем длину стола с 240 до 410 мм.
Особенностью сверлильного станка WorkMan DP12VL является не только возможность наклона рабочего стола на любой угол относительно колонны, для вхождения сверла в заготовку не перпендикулярно поверхности, а под заданным углом, но и его поворот вокруг собственной оси.
Поднятие и опускание стола происходит по установленной на колонне зубчатой рейки и шестерни, связанной с рукояткой.
Недостаток дешевых сверлильных станков часто связан с малой толщиной стенок колонны, головки, основания и стола, снижающих жесткость конструкции. При сверлении оснасткой большого диаметра тяжелой заготовки, особенно когда сверло уже “подсевшее”, силы резания и подачи вызывают отжимающее усилие.
Рабочий стол наклоняется на несколько миллиметров от горизонтального положения, увеличивая погрешность обработки, а если в нем были дефекты литья, то и ломается.

Мощность электродвигателя. Какая оптимальная?
Как ощущает пользователь нехватку мощности?
При попытке увеличить подачу и надавить на рукоятки опускания пиноли возникает такая сила сопротивления вращению сверла, что электродвигатель останавливается.
Обычно это проявляется на сверлах большого диаметра, особенно когда они плохо заточены, при обработке плотных и вязких материалов, типа нержавеющей стали.
На станки с параметрами как у WorkMan DP12VL устанавливают моторы от 450 ватт, поэтому его 550 ватт хватает с запасом.
Но при сравнении схожих моделей по мощности, нет смысла обращать внимание на эту характеристику потому, что некоторые бренды указывают данные и близко не соответствующие действительности, вводя пользователя в заблуждение.
