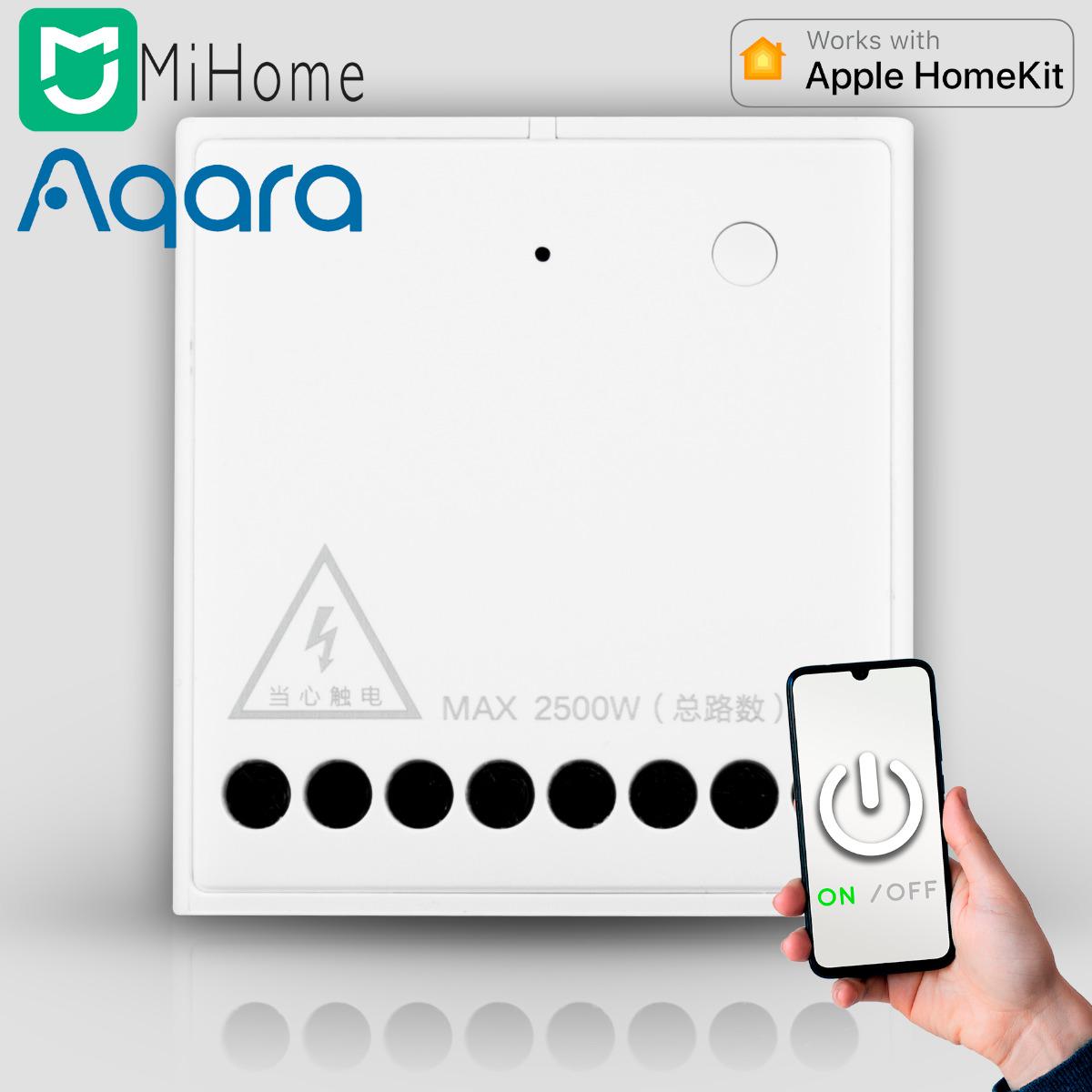

Реле ZigBee Aqara Wireless Relay Controller (WH00245)

Zigbee реле Aqara LLKZMK11LM (2 канала) — двухканальный смарт-модуль премиум-сегмента для монтажа в подрозетник. Со шлюзом открываются режимы управления импульсными, проходными и перекрёстными выключателями, а сам модуль управляет любым освещением — потолочной люстрой, светодиодной лентой — и бытовыми приборами вроде тепловой завесы или вытяжного вентилятора.

Преимущества реле Aqara LLKZMK11LM

Два канала в одном модуле. L1 и L2 — это две независимые группы света или приборов, каждая со своей кнопкой в приложении.

Видно потребление. В плагине доступно текущее потребление энергии и журнал ежедневных и ежемесячных расходов.

Съёмная антенна. Большая антенна на корпусе улучшает приём Zigbee, а при необходимости её можно заменить.

После отключения света ничего не сбивается. Когда питание возвращается, реле продолжает работать в прежнем режиме.

Режим Interlock. Каналы работают попеременно: когда первый включается, второй выключается — удобно для приводов и завес.

Siri через шлюз Aqara. С фирменным шлюзом устройство пробрасывается в Apple HomeKit и управляется голосом.

Для чего подходит двухканальное реле в подрозетник

Модуль предназначен для монтажа в подрозетник, имеет компактные размеры и подключается без сложностей. Его ставят и прямо в люстру — не приходится нагромождать «пироги» из переходников и розеток-вилок. Реле можно использовать и с физическим выключателем, и без него.

Типичные сценарии — люстра с двумя группами ламп, свет в двух комнатах, управление тёплым подоконником или кварцевой батареей по сценарию с привязкой к датчику температуры в приложении Aqara.

Особенности конструкции

• Корпус из матового пластика, прямоугольный, 49,3 × 46 × 24 мм. Лучше взять квадратный подрозетник и положить реле горизонтально — тогда оно занимает 2,4 см, а не 4,6 см, как в круглом.
• Не ставьте в металлическую коробку — металл перебивает радиосигнал Zigbee.
• 8 контактов в нижней части и перемычка: красный провод замыкает L и IN.
• Антенна сверху крепится на двусторонний скотч, снимается и заменяется.
• Диапазон температур −10…+50 °C, нагрузка 10 А суммарно на два канала.
• Кнопка на корпусе переключает состояние реле, светодиод показывает работу. Щелчок электромеханического реле слышно — сразу понятно, что устройство работает.

Подключение и монтаж

Подсоедините ноль и фазу: N — нейтраль, IN — фаза; L1 и L2 — два канала нагрузки.Если оставляете физический выключатель, фазу с клемм S1 и S2 заведите на два одноклавишных или один двухклавишный выключатель.Зажмите кнопку на корпусе на 5 секунд, пока светодиод не начнёт мигать.В приложении Aqara Home нажмите «+» и добавьте реле как дочернее устройство шлюза.В плагине проверьте управление каждым каналом, при необходимости включите режим Interlock и настройте автоматизации (доступно 6 действий).

• Нужен шлюз — именно он открывает полный набор режимов. Модели — в разделе «Zigbee шлюзы и хабы».
• Нужен ноль в подрозетнике. Модуль питается от N и IN.
• 10 А — это суммарно на два канала, а не на каждый; более мощные приборы ставьте на отдельное реле.
• Глубокий квадратный подрозетник и не металлическая коробка.
• Монтаж 220 В поручайте квалифицированному электрику.

Гибче — с Home Assistant

Реле прекрасно работает и в Home Assistant: там сценарии настраиваются тоньше, а устройства разных брендов живут в одной логике. Что для этого нужно — на странице Home Assistant, координаторы — в разделе «Zigbee шлюзы и хабы».

Экосистема

Реле работает в Aqara Home, пробрасывается в Apple HomeKit через фирменный шлюз и добавляется в Home Assistant.
