Регулятор напруги генератора DATAKOM AVR-20 змінного струму

Регулятор напруги DATAKOM AVR-20 - це електронний пристрій, який дозволяє генератору виробляти фіксовану вихідну напругу. Він має відкрите шасі, смоляну конструкцію і призначений для встановлення в клемній коробці генератора.

Вихідним каскадом пристрою є напівхвильовий тиристорний вихід, пов'язаний з вільним діодом. В основному пристрій сумісний з усіма безщітковими генераторами змінного струму. AVR-20 має спеціальну безрелейну електронну схему. Пристрій не включає рухомі частини; тому він здатний працювати в умовах сильної вібрації.

AVR-20 містить низькочастотну схему захисту. Ця функція знижує вихідну напругу під час перевантаження або зупинки двигуна. Таким чином, дизельний двигун захищений від надмірного крутного моменту, що створюється високими пусковими струмами великого електрообладнання. Аналогічно, дизельний двигун можна зупинити під навантаженням без пошкоджень. Проста схема підключення пристрою дозволяє швидко і легко замінити.

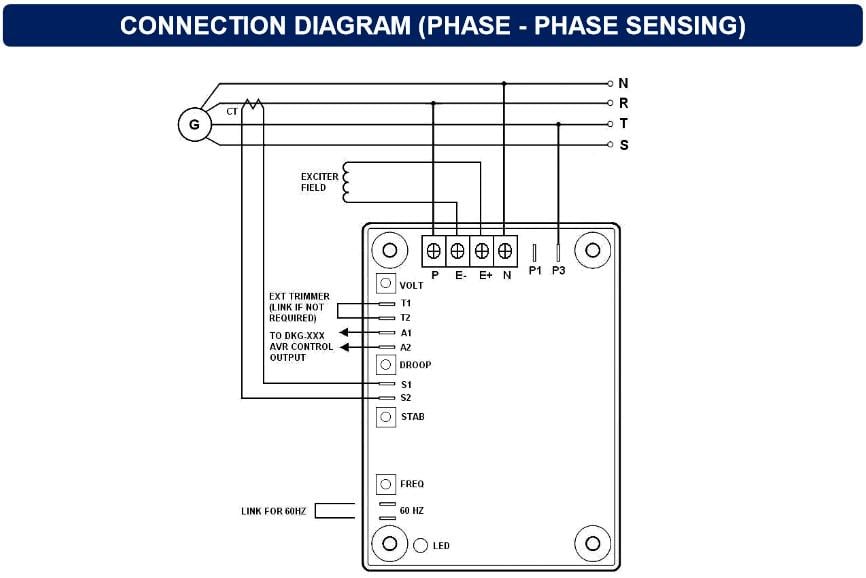

Пристрій може бути підключений як фаза-фаза замість фази-нейтралі за замовчуванням для використання в генераторах змінного струму 120/208 В 60 Гц.

ОСОБЛИВОСТІ:
Напівхвильовий тиристорний вихід,
0-20 ампер. вихідний струм,
0-115 вольт вихідна напруга,
Конструкція безрелейної схеми,
низькочастотний захист,
Вбудований регулятор напруги,
Регулювання стабільності,
Функція дистанційного регулювання напруги,
Проста схема підключення,
Сумісний з різними типами генераторів.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Фази: однофазні.
Діапазон регулювання напруги: 195-265 Вольт мін
Частота: 50/60 Гц.
Регулювання захисту частоти. Діапазон: 40-50 Гц
Вихідна напруга: 0-115 вольт-DC при 230 вольт
Вихідний струм: 20 А безперервний,
Залишкова напруга для нарощування: 5 вольт
мінімум
Регулювання: +/- 2% типове.
Вихідний каскад: напівхвильовий тиристор.
Внутрішній запобіжник: 10 А (швидкісний запобіжник)
Робоча температура: -10C (14F) до 60 C (140F).
Температура зберігання: -20C (-4F) до 80 C (176F).
Максимальна вологість: 95% без конденсації.
Розміри: 125x68x35 мм (Д х Ш х В)
Центри кріплення: 115 мм, 2xM6
Вага: 280 грам.
