Радиостанция SDR 70МГц 6ГГц для гигабитных Ethernet карт MicroSD PLUTO+

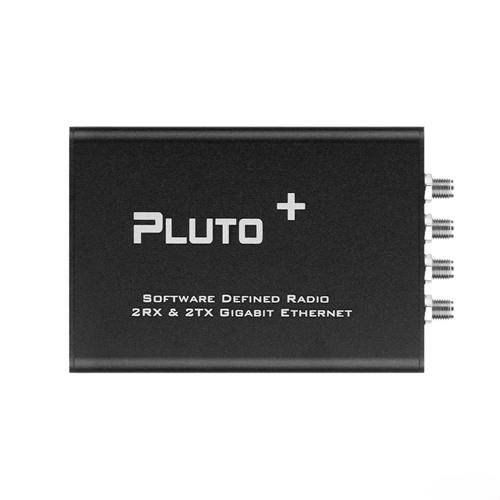

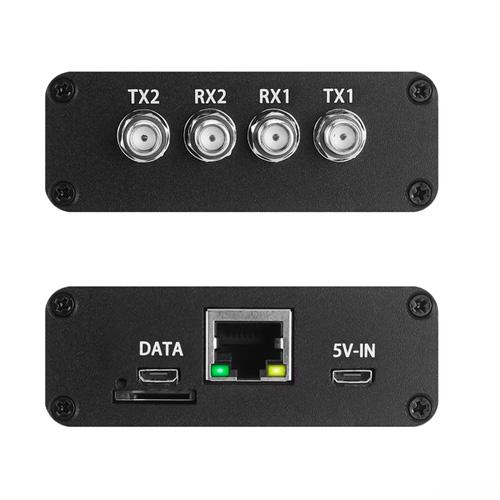

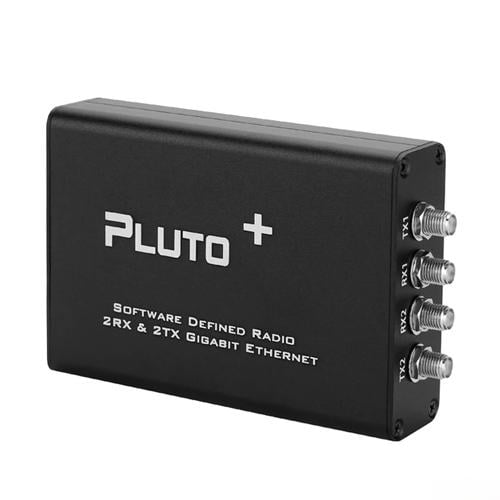

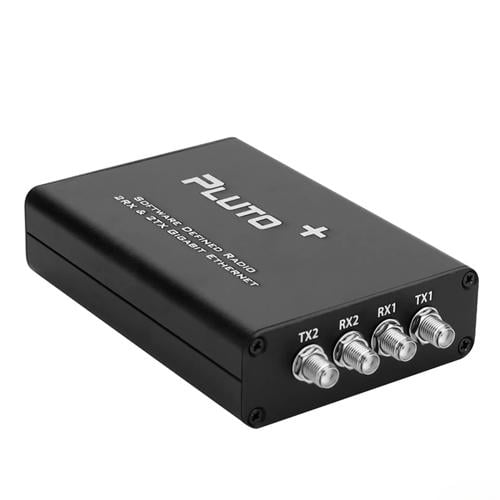

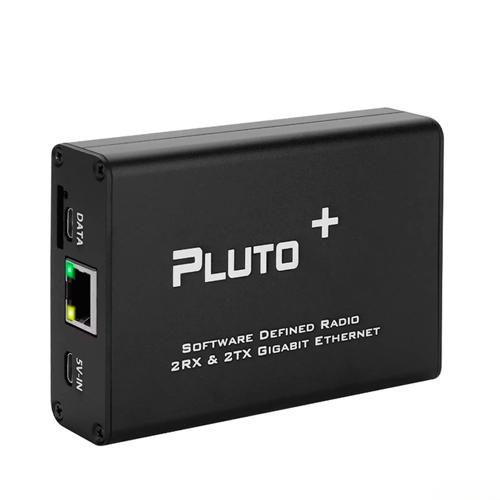

PLUTO+ (Pluto Plus) – это обновленная версия оригинального PLUTO SDR, которая включает в себя порт Gigabit Ethernet, по 2 канала TX и RX, открытые через SMA, слот MicroSD, VCTCXO 0.5ppm и вход внешней синхронизации через порт U.FL на печатной плате.

• АЦП/ЦАП: AD9363 (можно переделать на AD9361 или AD9364)
• Каналы: 2 TX, 2 RX, поддержка MIMO
• RF-диапазон: 70 МГц – 6 ГГц
• Исходная частота: VCTCXO 40 МГц 0.5 стр/мин
• SOC: для Zynq7010 FPGA: 28 Кб
• ОЗУ: 512 Mб
• FLASH: 32 Mб
• USB: 2.0, поддержка OTG
• Ethernet: 1000 Mб
• MicroSD можно использовать для загрузки
• Вход постоянного тока: 5 В ±0.5 В, 2 А, MicroUSB

Обратите внимание! Все уровни ввода-вывода имеют напряжение 1.8 В.

При использовании официальной прошивки для ADI-Pluto SDR подключитесь к URST-MI052.

При использовании прошивки Pluto+ и необходимости поддержки Ethernet, подключите URST-MIO46.

При использовании SD-карты для загрузки подключите SD-H к 1В.8.

При использовании JTAG для отладки подключите JTAG# к GND.

Подключите EXCLK к GND при использовании внешнего опорного тактового сигнала.

Порт ключа PTT:

• PTT управляет оптопарами через GPIO0 (MI00), что требует внешнего реле или схемы управления.

КЛЮЧ DFU:

• В любой момент вы можете нажать кнопку DFU и снова включить питание PLUTO+, чтобы войти в режим DFU, но для этого необходимо подключить перемычку URST к MI052.

Вход CLK IPEX:

• Вы можете подключить кабель для ввода внешнего высокоточного опорного генератора для AD9363 через интерфейс IPEX.
• Основной уровень не должен превышать 3.3 В, а перемычка EXCLK должна быть подключена к GND, чтобы отключить встроенные часы.

Калибровка частоты встроенного VCTCXO:

• Частоту тактового сигнала 40M можно точно настроить, регулируя регулируемый резистор рядом с VCTCXO, при условии, что у вас есть источник опорного сигнала.

Micro-SD:

• Поддержка загрузки через SD-карту, необходимо подключить перемычку SD-H к 1V8.
• Материал: алюминий
• Размер: 10.3 х 7.1 х 2.6 см
• Вес: 210 г

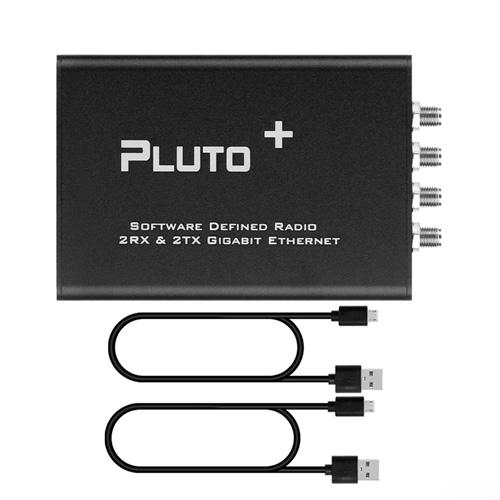

• Комплектация: PLUTO+, 2 кабеля MicroUSB
