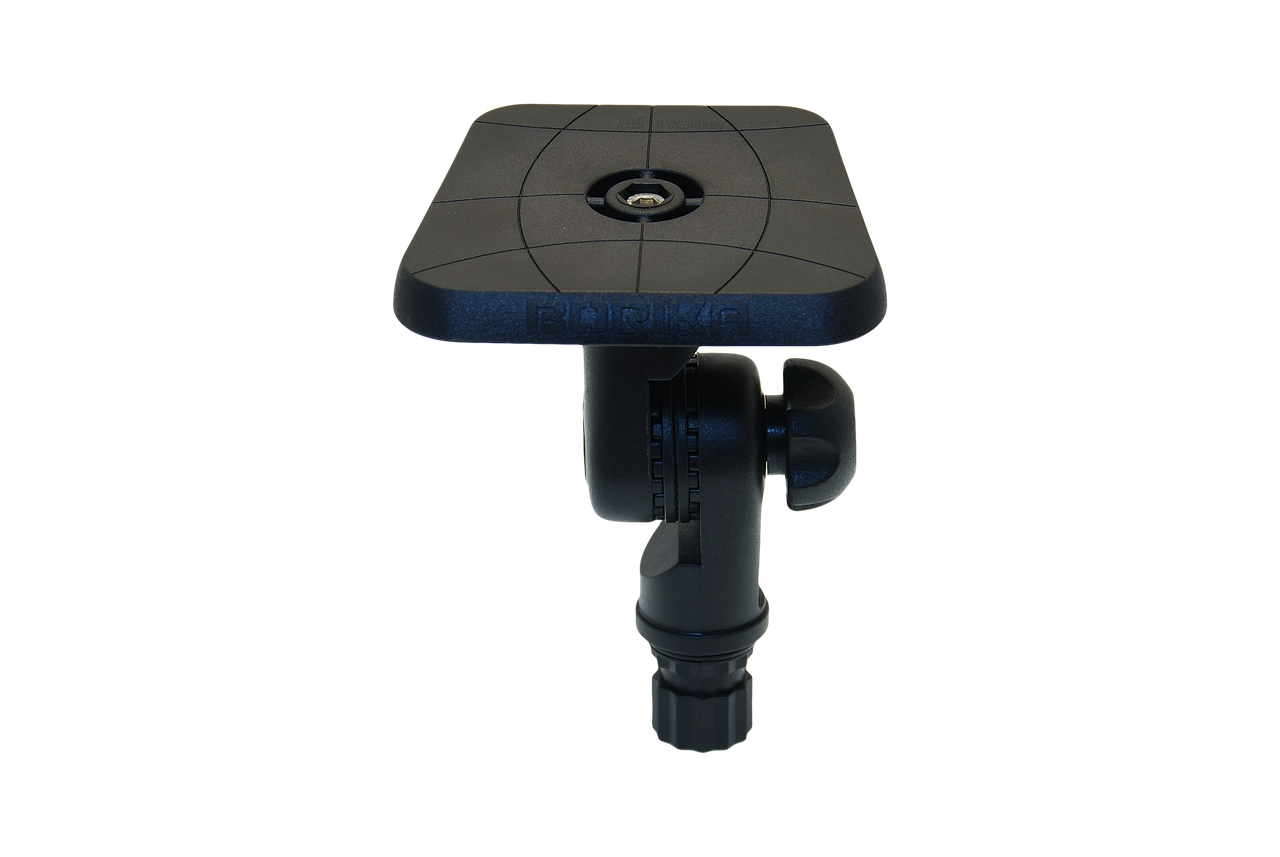

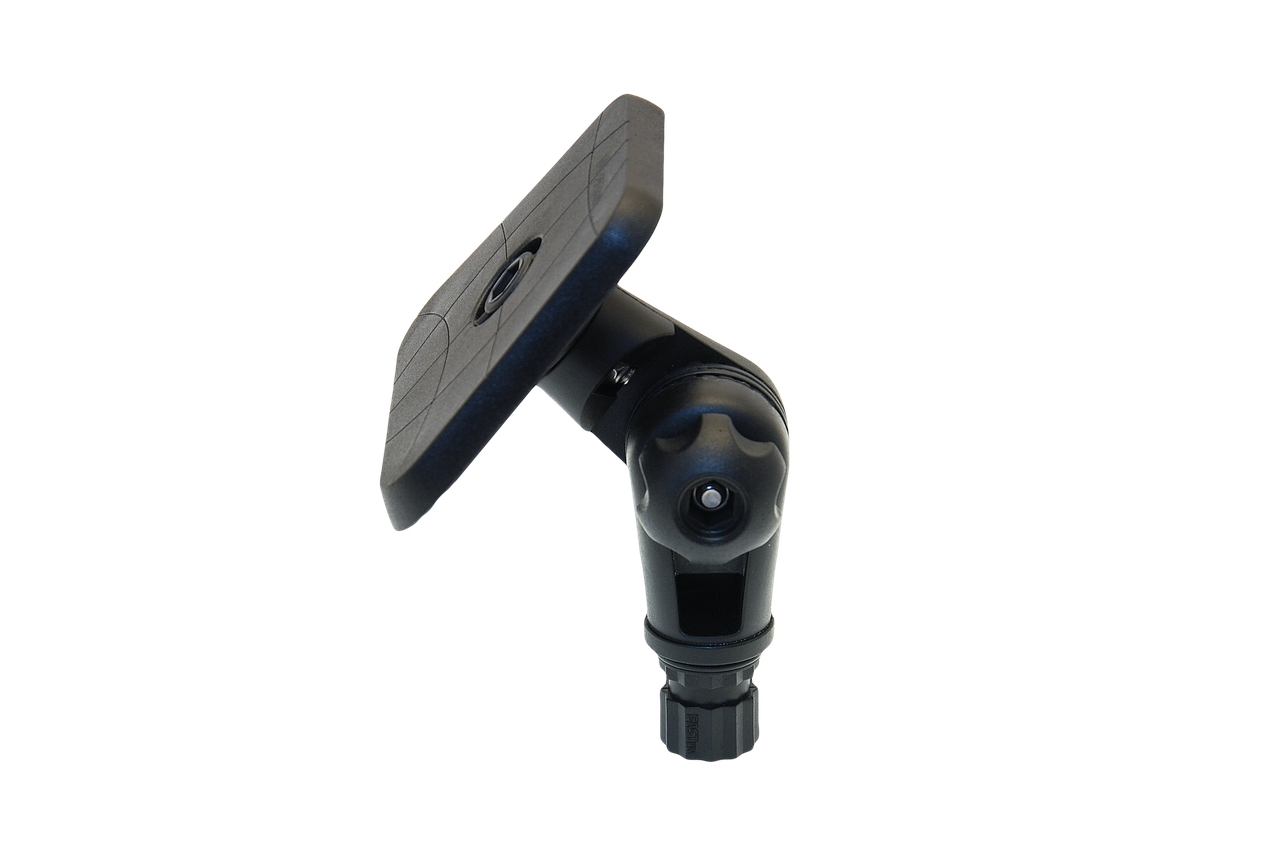

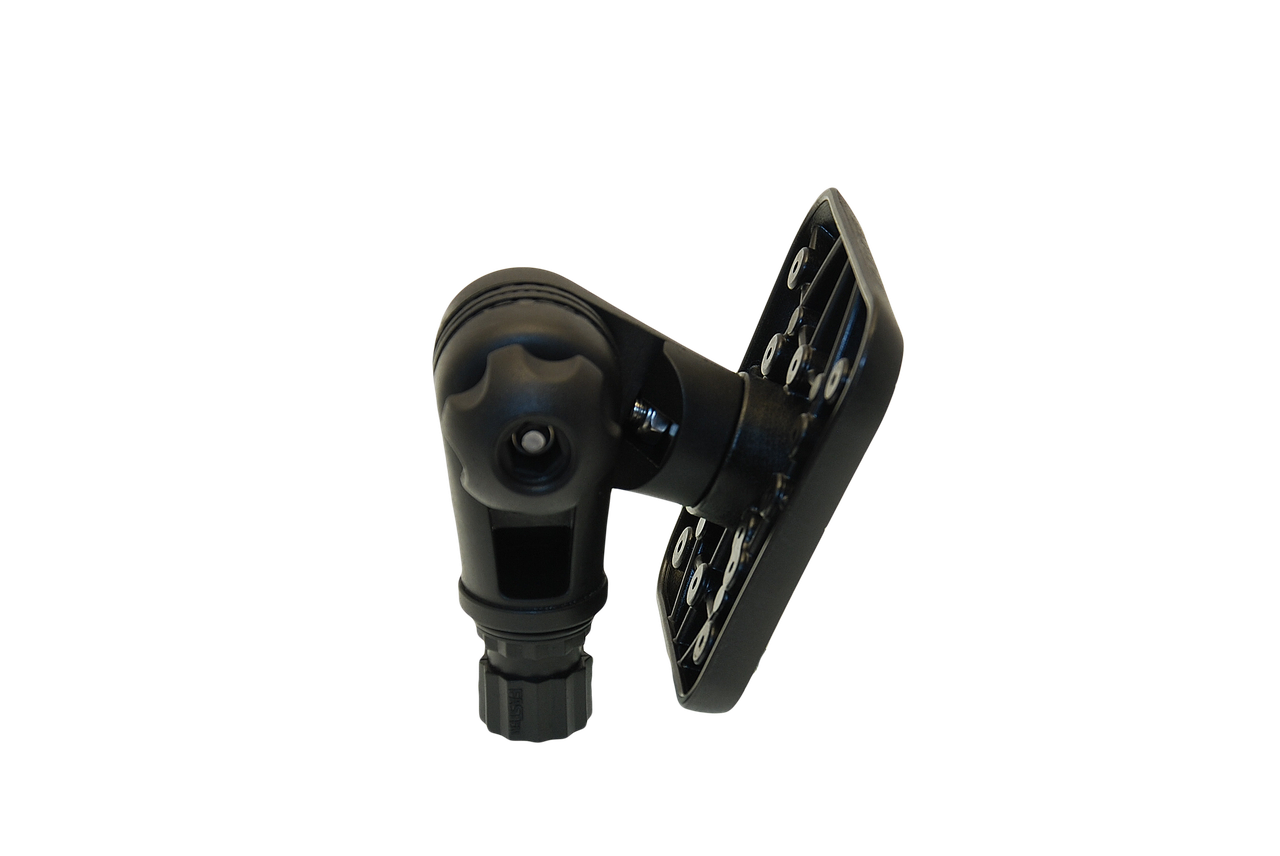

Поворотно-наклонная платформа для эхолота Borika FASTen SLt223 для монитора до 7" Черный (01.04.002.01.01)

Эта платформа подходит для любых плавсредств и рассчитана на крепление эхолотов Garmin, Lowrance, Raymarine и Humminbird с диагональю монитора до 7″. Адаптер платформы совместим со всеми монтажными системами и замками Borika FASTen® (FMb, FMp224, FMa, Fs218, замками на удлинителях, установленными на торгах системами и т.д.). На оборотной стороне платформы уплотнениями обозначены точки, совпадающие со штатными крепежными отверстиями оборудования популярных моделей. Конструкция продумана таким образом, чтобы платформу вместе с установленным оборудованием можно вращать на 360° вокруг оси адаптера. Наклон платформы регулируется шагом 7. 5°. Толщина стенки платформы – 3 мм. Пластиковые детали изготовлены из армированного стекловолокном полиамида, что обеспечивает высокую прочность, надежность и необходимую жесткость конструкции.

Назначение

Предназначена для установки эхолотов и другого оборудования, расстояние между крепежными отверстиями которого не превышает 95 мм. Площадь платформы – 106 х 98 мм, толщина стенки – 3 мм. На оборотной стороне предусмотрены утолщения, совпадающие со штатными крепежными отверстиями оборудования популярных брендов. Адаптер с торцевыми шлицами прикреплен к платформе с помощью винта M6*30 DIN 912 и гайки M6 DIN 985. Переходная шайба позволяет вращать платформу вокруг оси адаптера на 360°. Наклонное соединение со шлицами 27,7° укомплектовано регулировочными шайбами ​​со шлицами 7,5° модели Dp230, положение наклона фиксируется с помощью болта M6*55 DIN 933 и пластиковой ручки со вставленной гайкой M6 DIN 934. конструкция фиксируется в монтажной системе, имеет форму 12-угольной звезды. Пластиковые детали изготовлены из армированного стекловолокном полиамида. Крепление из нержавеющей стали А2 (кроме латунной гайки M6 DIN 934).

Советы по монтажу и эксплуатации

Основное оборудование крепится с помощью саморезов в соответствии с пошаговой инструкцией по монтажу. Вы можете использовать метки для сверления отверстий или сделать любое произвольное отверстие для установки любого оборудования. Конструкцию можно дополнить удлинителями с боковыми шлицами 27,7°. Это поможет сделать процесс рыбалки еще более удобным, поднимая оборудование над местом монтажа на плавсредстве. Чтобы продлить срок службы изделия, после использования в морской воде промойте его большим количеством пресной воды.

Материалы, используемые в изделии: армированный стекловолокном полиамид, ПВХ, нержавеющая сталь марки А2, латунь.

Комплектация: платформа SLt223.
