Поворотная платформа для эхолота Borika FASTen SSb223 для монитора 7-9" с монтажной системой FMb Черный (01.04.003.02.01)

Этот монтажный набор включает в себя все необходимое для установки эхолота на твердых поверхностях рыболовных каяков, алюминиевых лодок и других плавсредств с твердым бортом. В него входят платформа модели Ss223 и монтажная система FMb. Платформа предназначена для крепления скобы мониторов эхолотов Garmin, Lowrance, Raymarine и Humminbird с диагональю от 7 до 9”, максимальное расстояние между крепежными отверстиями которых не превышает 150 мм. На оборотной стороне платформы утолщениями обозначены точки, соответствующие штатным монтажным отверстиям популярных моделей оборудования. Конструкция платформы позволяет полностью вращать ее вместе с установленным оборудованием вокруг оси адаптера, что удобно, когда нужно быстро изменить положение экрана во избежание солнечных бликов. Толщина стенки платформы составляет 3 мм, она изготовлена ​​из армированного стекловолокном полиамида, что делает ее крепкой и надежной. В комплект FMb входит замок Fs219 и круглая площадка, которая по диаметру совпадает с замком. Четыре точки крепления к поверхности являются преимуществом, позволяющим использовать систему при средних и высоких нагрузках. Монтажный комплект подходит для фиксации любых аксессуаров Borika FASTen®, а с помощью переходных адаптеров, представленных в каталоге Borika FASTen®, в нем также есть возможность закреплять некоторые аксессуары и оборудование других брендов (SCOTTY®, RAM®, RAILBLAZA®, YakAttack ®, карповые снасти и т.п.). Фиксация аксессуара быстра и проста: достаточно перевести фиксатор в положение UNLOCK, вставить адаптер до упора в замок и переместить фиксатор в положение LOCK.

Назначение

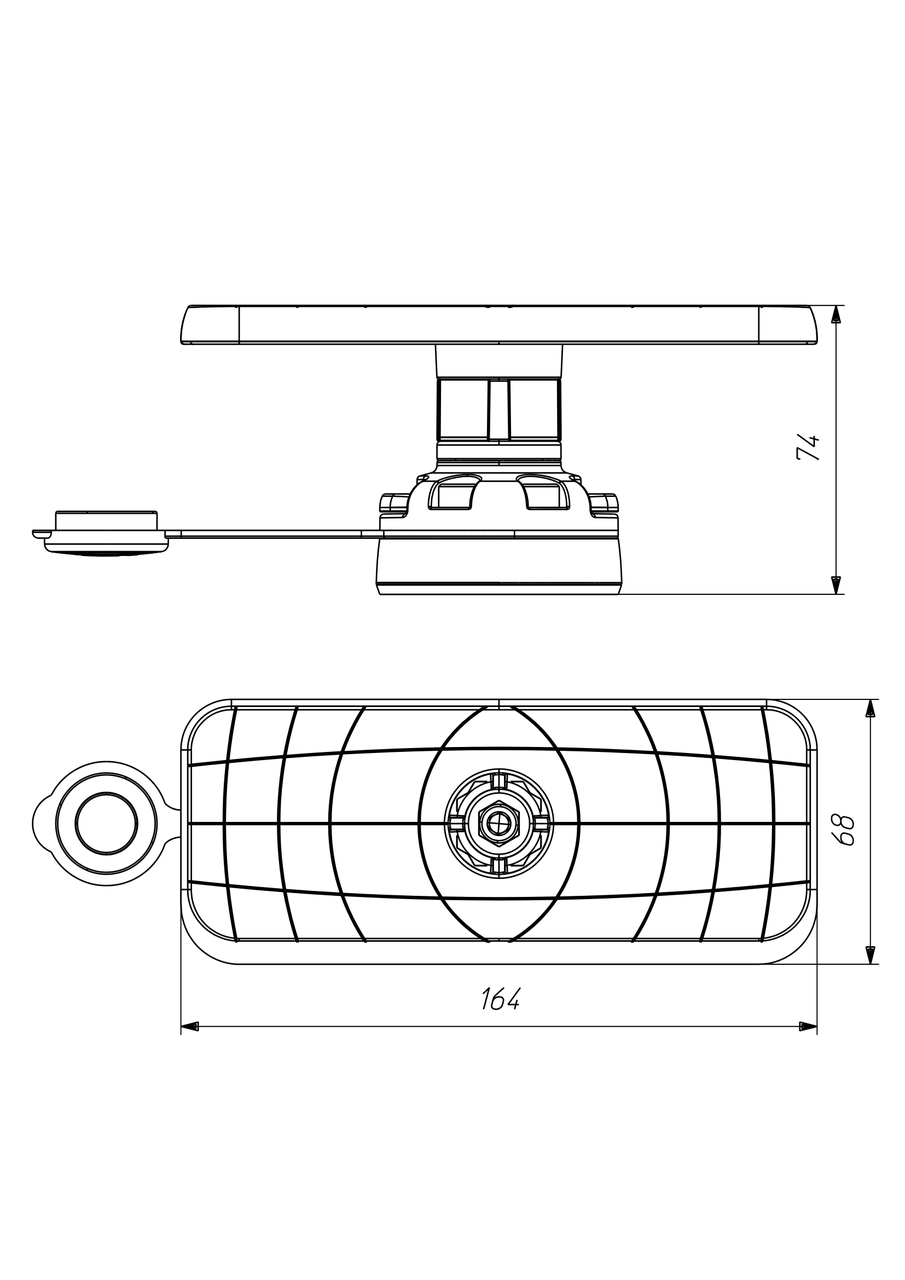

Набор предназначен для установки эхолота с диаметром монитора от 7″ до 9″ на твердых поверхностях плавсредств (алюминиевых, полиэтиленовых, стеклопластиковых, деревянных). В набор входит платформа (площадью 164 х 68 мм, толщиной стенки - 3 мм) модели Ss223 и монтажная система модели FMb. Адаптер в форме 12-угольной звезды прикреплен к платформе с помощью винта M6*60 DIN 912 и гайки M6 DIN 985. Конструкция позволяет вращать платформу вокруг оси на 360°, не вынимая из замка. Замок соединен с монтажной площадкой четырьмя шурупами 6, 3*32 DIN 9200, с помощью которых комплект также крепится на поверхности плавсредства. Пластиковые детали изготовлены из армированного стекловолокном полиамида. Защитная пробка замка – из ПВХ. Крепление из нержавеющей стали марки А2.

Советы по монтажу и эксплуатации

Монтажная система подходит для монтажа на полиэтиленовых поверхностях толщиной 5+мм, деревянных поверхностях толщиной 5+мм, алюминиевых 3+мм и стеклопластиковых поверхностях 4, 5+мм. Монтаж легко выполнить в соответствии с пошаговой инструкцией, входящей в комплект. Обратите внимание, что надежность монтажной системы зависит не только от крепости замка и площадки, но и от крепости поверхности установки. Да, системы, установленные на полиэтиленовых лодках, не следует использовать для повышенных нагрузок. Основание скобы эхолота можно крепить к платформе саморезами согласно пошаговой инструкции по монтажу. Вы можете использовать для крепления отметки на обратной стороне платформы или произвольные отверстия, соответствующие устанавливаемому оборудованию. Конструкция может быть дополнена замками на удлинителях FEx220 и FEx250, а также замком с поворотно-наклонным адаптером FAv210. После рыбалки конструкцию можно легко вынуть из замка, не демонтируя оборудование. Чтобы продлить срок службы изделия, после использования в морской воде промойте его большим количеством пресной.

Материалы, используемые в изделии: армированный стекловолокном полиамид, ПВХ, нержавеющая сталь марки А2.

Комплектация: платформа Ss223, монтажная система FMb, крепление (4 самореза 6, 3*32 DIN 9200), пошаговая инструкция по монтажу.
