Наклонная алюминиевая платформа для эхолота Borika FASTen SLr220-3 для монитора 9-12" с шаровым соединением 1,5" 38 мм Черный (01.04.041.01.06)

Платформа этой модели отличается стильным дизайном и максимально высокой надежностью, которая достигается благодаря использованию в качестве материала алюминиевого сплава, покрытого дополнительным защитным анодным слоем. Конструкция подразумевает одно шаровое и одно шлицевое наклонное соединение. Она подходит для использования на любом плавсредстве и позволяет закрепить эхолоты Garmin, Lowrance, Raymarine и Humminbird с диагональю монитора от 9″ до 12″. Для крепления предусмотрено 8 отверстий, расположение которых совпадает со штатными крепежными отверстиями скобы эхолотов популярных моделей. При необходимости пользователь может просверлить дополнительные отверстия. Платформа покрыта защитным анодным покрытием, что обеспечивает не только ровный черный матовый цвет, но и дополнительную защиту металла от коррозии и негативного воздействия окружающей среды. Вдоль периметра платформы предусмотрено четыре продолговатых отверстия, сконструированных по аналогии с модульной системой MOLLE, позволяющих крепить дополнительные аксессуары, например мягкие итоги для снастей и оборудования Borika FASTen®. Это делает изделие еще более функциональным, помогая организовать пространство на плавсредстве, что особенно актуально для небольших лодок и каяков. Помимо алюминиевой платформы, в конструкцию модели входят несколько адаптеров. Прежде всего, это адаптер с шаровым соединением модели SBa038, который легко разбирается на сферу модели Ab038 и муфту модели Sb038. Шаровое соединение обеспечивает полное вращение по сфере, благодаря чему легко и быстро меняется положение экрана. Используя муфту в качестве переходника, платформу можно установить на монтажных системах других производителей, оснащенных сферой аналогичного размера (1, 5″). Платформа совместима со всеми монтажными системами и замками Borika FASTen® (FMb, FMp224, FMa, Fs218, замки на удлинителях, монтажные системы на торгах и т. п.).

Назначение

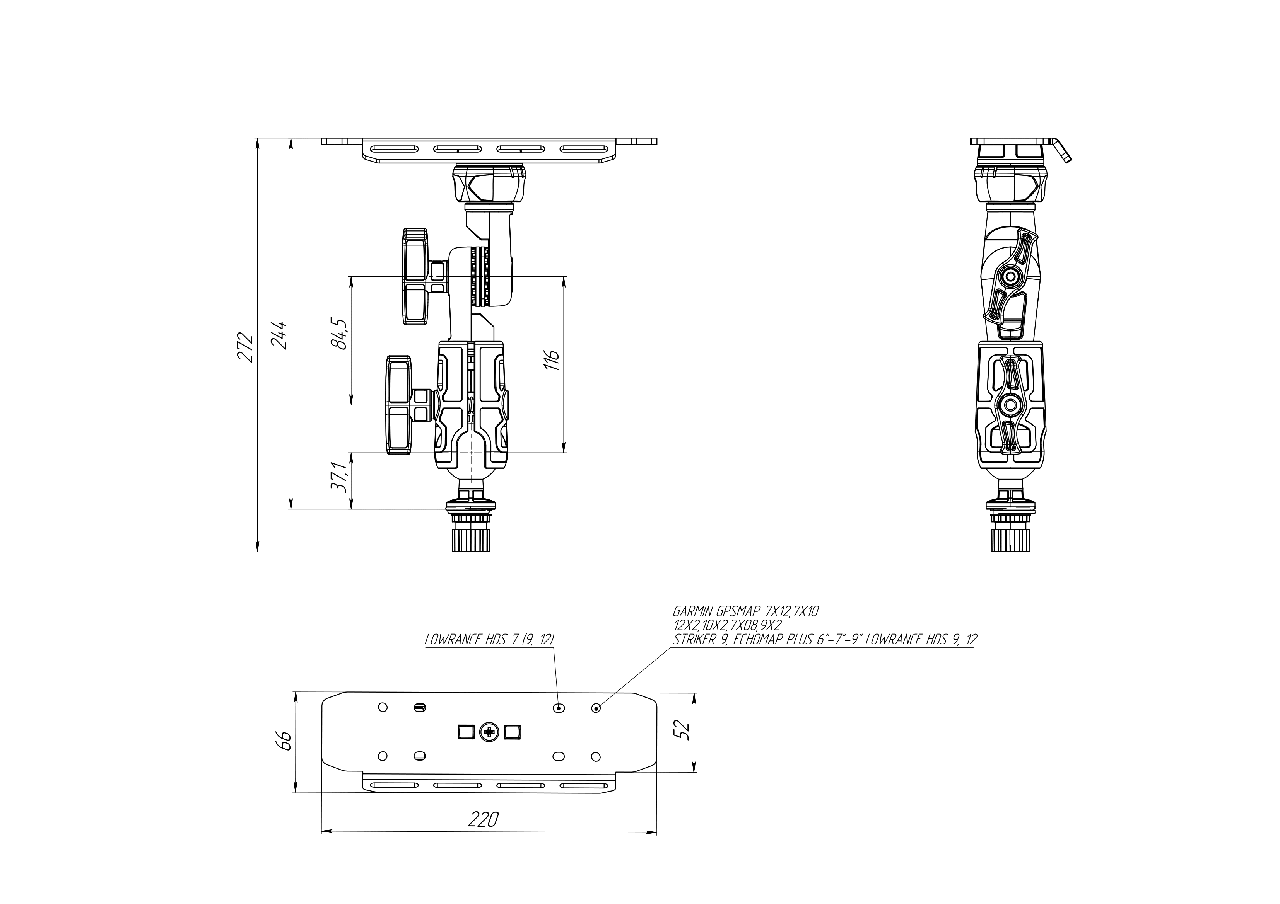

Предназначена для установки на плавсредствах эхолотов с диагональю от 9″ до 12″. Конструкция состоит из платформы 220 х 52 мм, замка с внутренними шлицами 30°, прикрепленного с обратной стороны винтом M6*16 DIN 965 и гайкой M6 DIN 985, адаптера с наклонным соединением со шлицами 27,7° и регулировочными. 5° модели Dp230, армированного болтом M6*25 DIN 931. Положение наклона фиксируется двухгранной ручкой-гайкой и болтом M6*50 DIN 933. В сборку также входит адаптер со сферой 1, 5″ (38 мм) и наружными шлицами 30° модели Ab0 , муфта модели Sb038, сила сжатия которой регулируется двухгранной ручкой, пружиной, болтом M8*60 DIN 933 и гайкой M8 DIN 934. На одном из краев платформы предусмотрены 4 продолговатых отверстия. На поверхности платформы – 8 отверстий для крепления эхолотов самых популярных моделей. Изготовлена ​​из алюминия, покрыта черным анодным слоем. Другие детали – из полиамида, армированного стекловолокном. Крепление из нержавеющей стали марки А2 (кроме латунной гайки M8 DIN 934).

Советы по монтажу и эксплуатации

Основа монитора эхолота прикрепляется к платформе с помощью винтов в соответствии с пошаговой инструкцией по монтажу. Вы можете использовать готовые отверстия или сделать собственные, которые будут подходить к вашему оборудованию. Шлитовое наклонное соединение, соединяющее платформу с адаптером, армированное болтом из нержавеющей стали, имеет боковые шлицы 27,7°. Может дополняться расширителями Ex100, Ex160, Ex220 и другими, а также шайбами ​​со шлицами 7,5° (Dp230), которые предоставляют дополнительные возможности для регулировки положения оборудования. Обратите внимание, что платформу можно дополнять любыми другими адаптерами и удлинителями, даже полностью заменив набор входящих в комплект адаптеров, например, на адаптер со шлицевым наклонным соединением. Для этого под поверхностью платформы предусмотрен компактный замок, совместимый с адаптерами Borika FASTen®. После окончания рыбалки всю конструкцию можно извлечь из замка одним движением, не демонтируя оборудование. Чтобы продлить срок службы изделия, после использования в морской воде промойте его большим количеством пресной.

Материалы, используемые в изделии: армированный стекловолокном полиамид, анодированный алюминий, полиуретан, нержавеющая сталь марки А2, латунь.

Комплектация: платформа SLr220-3.
