Набор для 3D принтера CNC 3D Printer Kit for Arduino RAMPS 1,4 Arduino Mega 2560 R3 (913634365)

Набор для 3D принтера CNC станка 3D Printer Kit for Arduino RAMPS 1.4 Arduino Mega 2560 R3 New

Набор для создания 3д принтера на основе андруино. Подойдёт как для профессионала так и для новичка, который только начинает познавать Arduino системы и создание 3D принтеров. Данный набор включает в себя следующие елементы: CNC 3D Printer Kit RAMPS 1.4 Controller, Arduino Mega 2560 R3, LCD 12864, 5шт A4988 Stepper Driver, Ramps 1.4.

Плата представляет собой шилд (насадку) для контроллера Arduino Mega и в комплекте с ней служит ядром для создания самодельных 3D принтеров Reprap.

Плата совместима с платой драйвера шагового двигателя А4988 или DRV8825 для управления двигателем в микро шаговом режиме. Плата включат в себя: Разъём для подключения драйверов шаговых двигателей и контроля экструдера, разъёмы электроники для легкого обслуживания и замены частей, модернизации (возможность расширения). Кроме того, количество плат расширения Arduino могут быть добавляться к системе до тех пор, пока на плате RAMPS 1.4 не закончатся свободные разъёмы для модернизации. Плата RAMPS 1.4 является самой распространённой и основной для большинства 3D принтеров на рынке, а так же даёт возможность интегрировать все системы какие Вам необходимы в компактном формате.

Arduino Mega построена на микроконтроллере ATmega2560. Плата имеет 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов,4 последовательных порта UART, кварцевый генератор 16 МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей. Arduino Mega 2560 совместима со всеми платами расширения, разработанными для платформ Uno или Duemilanove.

Характеристики Mega 2560:

• Микроконтроллер ATmega2560
• Рабочее напряжение 5В
• Входное напряжение (рекомендуемое) 7-12В
• Входное напряжение (предельное) 6-20В
• Цифровые Входы/Выходы 54 (14 из которых могут работат также как выходы ШИМ)
• Аналоговые входы 16
• Постоянный ток через вход/выход 40 mA
• Постоянный ток для вывода 3.3 В 50 mA
• Флеш-память 256 KB (из которых 8 КB используются для загрузчика)
• ОЗУ 8 KB
• Энергонезависимая память 4 KB
• Тактовая частота 16 HLV
• Модуль управления 3D-принтером с графическим монохромным дисплеем 12864. Известен как RepRapDiscount FullGraphic SmartController:

Модуль представляет собой плату с установленными дисплеем разрешения 128х64 пикселя, считывателем карт SD и энкодером. Предназначен для полностью автономной печати без подключения к компьютеру. Необходимо сформировать G-код в слайсере, записать его на карту памяти и установить в модуль. Версия обновлённая для reprap smart controller.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА:

Возможность автономной печати без подключения к компьютеру

Модуль поддерживается большинством распространенных прошивок

Хорошо читаемый крупный шрифт дисплея

Возможность русификации

Звуковой сигнал «пищалка»

Кнопка аварийного сброса

ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ:

Оснащение самодельного принтера

Модернизация принтера, не оснащенного дисплеем

Механический выключатель, стопор:

Настраиваемое подключения, с помощью провода 22awg, медная проволока внутри большого сечения, выдерживает 2А, 300 В напряжение. Изолирующий слой с широким диапазоном температур, до 80 градусов. Это общее подключение тонкой медной проволоки не может совпасть. Надёжное крепление, удобное подключение, для удобства использования, подключите другую сторону, чтобы сделать одну, вы можете использовать прямой штекер.

Особенности :

Красная линия подключения VCC (ramps of +)

Подключить черный провод GND (ramps of -)

Подключения зеленой линииSIGNAL (ramps in s)

Совет: для стабильной работы система должна быть настроена по меньшей мере на три механических переключателя

Драйвер A4988:

Шаговый двигатель – это электромеханическое устройство, которое преобразует электрические импульсы в дискретные механические угловые перемещения (шаги) ротора.

Но, для различных режимов работы шагового двигателя, нужен еще и соответствующий драйвер. Драйвер представляет собой устройство, которое устанавливает режимы работы шагового двигателя (угол поворота, направление движения).

Данный драйвер шагового двигателя A4988 используется в RepRap-проектах и имеет несколько достоинств:

- простое управление,

- регулировка тока позволяет использовать двигатель на более высоких напряжениях (настройка потенциометром).

К паре выводов VDD и GND на драйвере шагового двигателя подключаются контакты микроконтроллера логики питания. Контакты STEP и DIR подключаются к микроконтроллеру и отвечают за шаг и сигнал направления движения шагового двигателя соответственно. К контактам 1А, 1В, 2А и 2В подключаются ножки шагового двигателя. Пара выводов VMOT и GND отвечают за подключение питания для двигателя.

Характеристики:

• напряжение питания: от 8 до 35 В,
• возможность установки шага: от 1 до 1/16 от максимального шага,
• напряжение логики: 3-5.5 В,
• защита от перегрева,
• максимальный ток на фазу: 1 А без радиатора, 2 А с радиатором,
• расстояние между рядами ножек: 12 мм,
• размер платы: 20 х 15 мм,
• габариты драйвера: 20 х 15 х 10 мм,
• габариты радиатора: 9 х 5 х 9 мм,
• вес с радиатором: 3 г,
• вес без радиатора: 2 г.

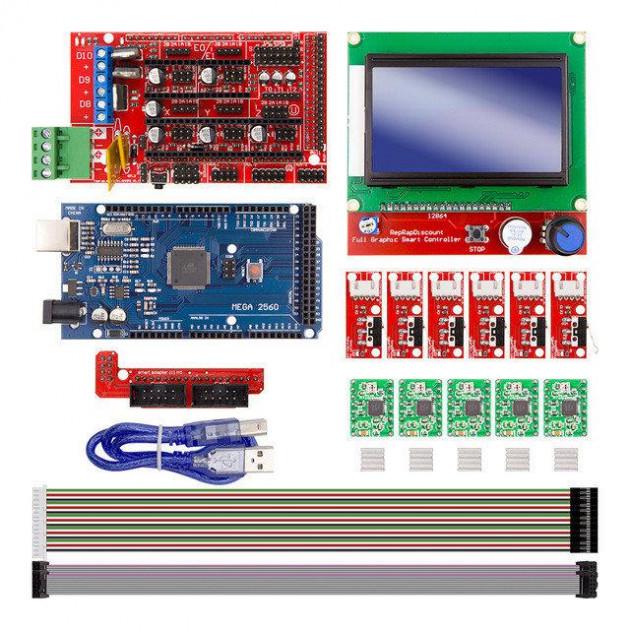

Комплектация:

• 1шт RAMPS 1.4 Controller
• 1шт AtMega2560 CH340 Board
• 1шт RAMPS LCD 12864 motherboard
• 5шт A4988 Stepper Motor Driver
• 5шт Heatsink
• 1шт USB Cable
• 1шт L type adapter plate
• 1шт FC cable
