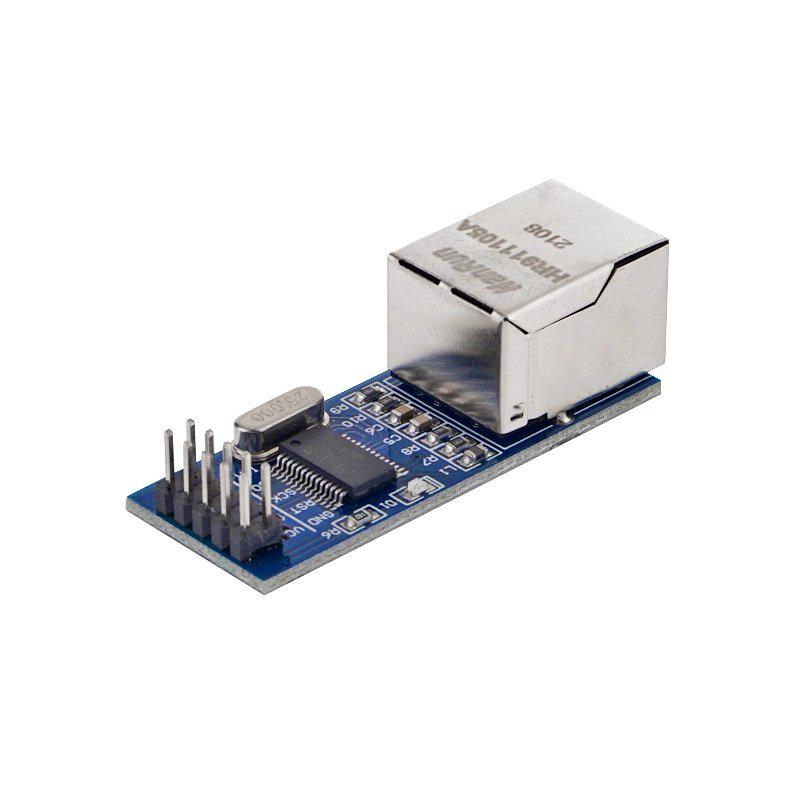

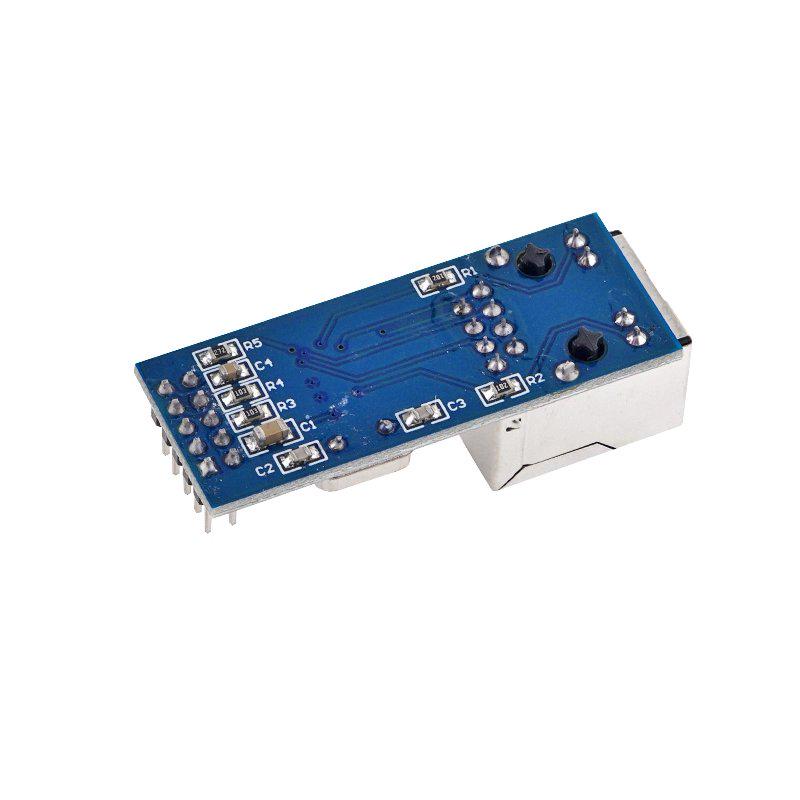

Модуль Ethernet ENC28J60 LAN (A730008)

готовый модуль; для подключения микроконтроллера; SPI

Описание

Данный модуль предназначен для подключения устройств к сети Ethernet. Микросхема ENC28J60 содержит встроенные канальный (MAC) и физический (10BASE-T PHY) уровни. Стандарт 10BASE-T позвояет обеспечить скорость передачи данных до 10 Мбит/с при помощи кабеля типа витая пара.

Для подключения модуля используются следубщие выводы:

• CLOCK OUTPUT - программируемый вывод, выход тактирования;
• INT - вывод прерывания, выход;
• WOL(Wake-up on LAN) - выход прерывания;
• SO - выход данных, интерфейс SPI;
• SI - вход данных, интерфейс SPI;
• SCK - вход тактирования, интерфейс SPI;
• CS - вход выбора чипа, интерфейс SPI;
• RESET - вывод сброса)
• VCC - вход внешнего питания 3,3В;
• GND - общий вывод.
