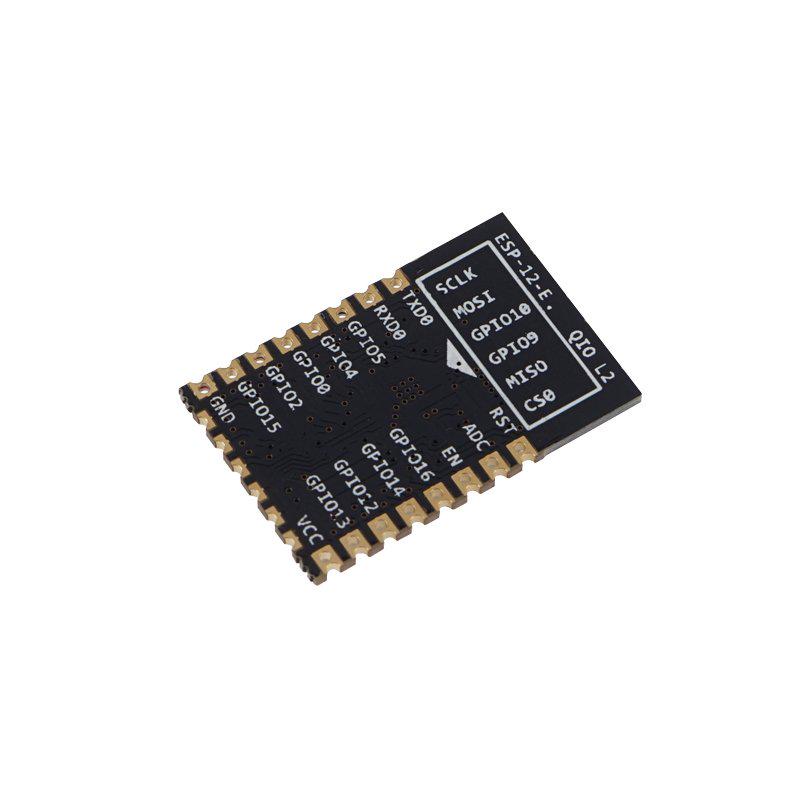

Модуль ESP8266MOD (ESP-12)

Опис

Wi-Fi модуль ESP8266MOD (ESP-12) на базі мікроконтролера ESP8266EX призначений для бездротового підключення та керування пристроями у вбудованих системах. Має інтегрований радіомодуль та флеш-пам’ять, що дозволяє використовувати його як автономний контролер.

Технічні характеристики

• Мікроконтролер: ESP8266EX
• Процесор: Tensilica L106, 32-біт
• Тактова частота: 80–160 МГц
• Флеш-пам’ять: до 4 МБ
• Wi-Fi стандарт: 802.11 b/g/n
• Частота: 2.4 ГГц
• Режими роботи: Station, SoftAP, Station+SoftAP
• Робоча напруга: 3.0–3.6 В (типово 3.3 В)
• Споживаний струм: 70–200 мА
• Кількість GPIO: до 11 доступних
• АЦП: 1 канал (0–1.0 В)
• Інтерфейси: UART, SPI, I2C, PWM, GPIO

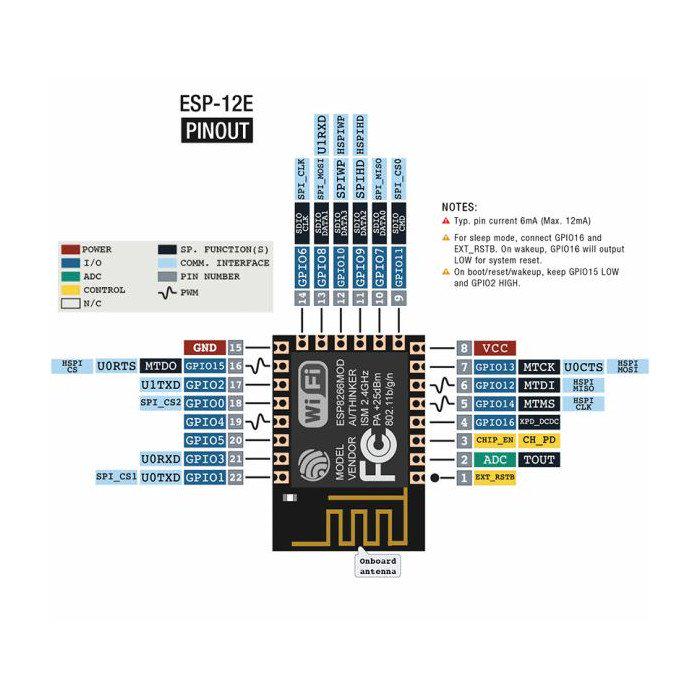

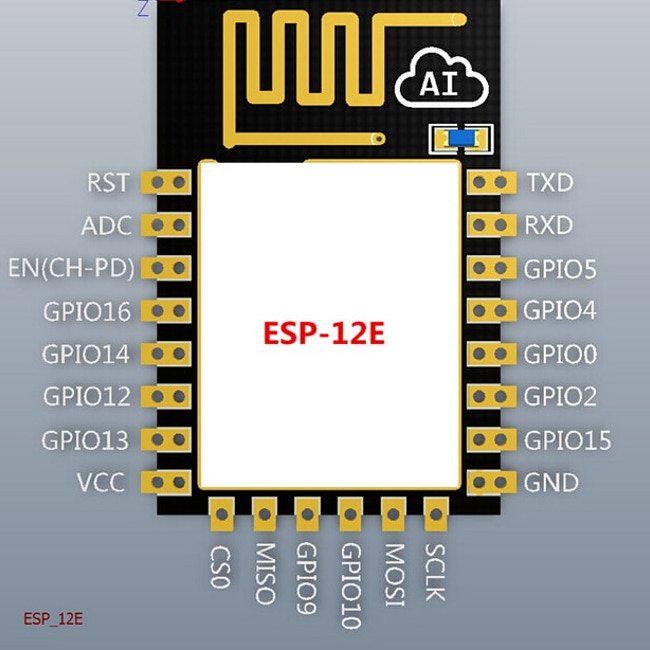

• Кількість виводів: 16

Функціонал

• Підключення до Wi-Fi мереж або створення точки доступу
• Передача та прийом даних через бездротову мережу
• Виконання користувацьких програм як автономний контролер
• Прошивка через UART інтерфейс
• Керування режимом завантаження через GPIO0
• Перезавантаження через апаратний вхід RST
• Керування зовнішніми пристроями через GPIO
