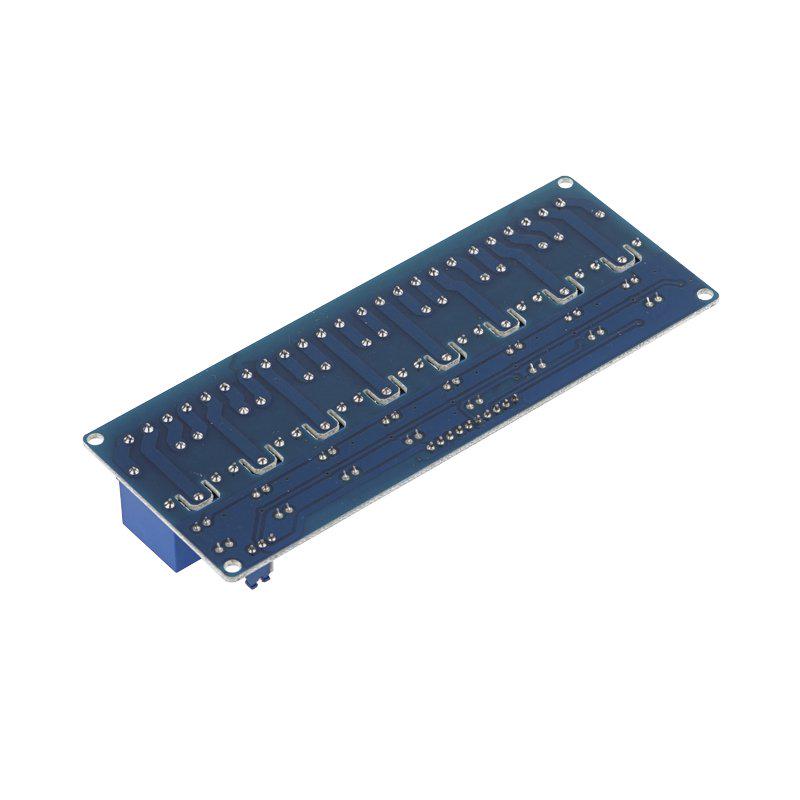

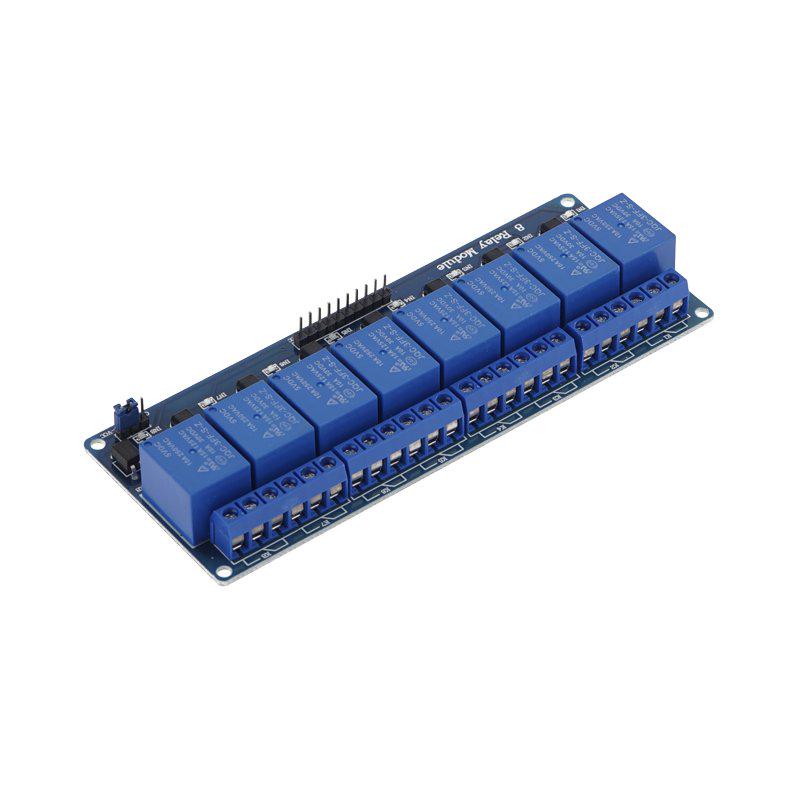

Модуль 8 реле 5V (A530004)

8 каналов по 5В для управл. силовыми нагрузками под Arduino

Описание

Данный релейный модуль предназначен для управления силовыми нагрузками (до восьми), посредством Arduino или других контроллеров.Релейный модуль имеет два интерфейса – для подключения управляющего микроконтроллера и для подключения управляемых приборов к реле. Для подключения релейного модуля к управляющему устройству используется 10-ти контактный коннектор. Контакты GND и VCC для подключения питающего напряжения 5В, выводы IN1-IN8 для подключения управляющего сигнала. Для подключения нагрузки к реле на плате присутствует 24 винтовых контакта, по 3 на каждое реле.

Особенности работыДля использования релейного модуля к нему нужно подключить управляемое устройство. Затем нужно подключить питание 5В к выводам Vcc и Gnd модуля. После чего к управляющим выводам IN1-IN8 релейного модуля можно подключать микроконтроллер, компьютер или другое управляющее устройство и приступать к работе. Питание релейного модуля может осуществляться как от управляющего контроллера, так и от внешних источников питания. Если необходима полная гальваническая изоляция, подключите Vcc к выходу +5В Arduino, но не подключайте GND. Уберите перемычку Vcc-JDVcc. Подключите отдельные +5В к выводу JDVcc и GND с платы – это даст питание для транзисторов и обмотки реле.ВАЖНО: для замыкания реле нужно подать на управляющий вход низкий логический уровень (LOW), тогда реле замыкается и светодиод загорается, для размыкания реле нужно подать уровень логической единицы (HIGH).

Источник

Технические характеристики

• рабочий ток реле: 10 - 15 мА (каждого);
• напряжение питания реле 5 В;
• реле SRD-05VDC-SL-C AC250V 10 A;
• габаритный размер: 138 x 56 x 18 мм;
• масса: 120 г;
