Лічильник газу Metrix UG G10 мембранный внутренний без термокорректора

Счетчик газа Metrix UG G10 без термокомпенсатора – это измерительное устройство мембранного (диафрагменного) типа для использования внутри помещений. Используется для учета потребляемого природного или иного неагрессивного газа.

Номинальный расход газа 10 куб.м./ч позволяет обеспечить надлежащую работу газового отопительного оборудования, газовой цепи мощностью 100-120 кВт, который в свою очередь способен отапливать до 1200 м.кв. площади. То есть данный счетчик газа подойдет для установки в коммунальных заведениях и учреждениях, школах, детских садах, офисах, общепитах, туристических комплексных, гостиницах, ресторанах и т.д., где используется газовое оборудование.

Счетчик без термокорректора обычно ставятся внутри помещений.

Газовый счетчик может быть оснащен датчиком импульсов (1 импульс = 0,1 м3), позволяющим регистрировать пиковые значения потребления газа.

Внимание! В техпаспорте устройства указывается дата первичной поверки, которая совпадает с датой его производства. Но для монтажа счетчика требуется поверка вашей газовой службы.

Польская компания Apator Metrix производит счетчики газа с 1948 года. Продукция компании обладает высоким качеством, точностью измерений и отличается стабильными характеристиками при допустимом изменении внешних факторов на протяжении всего срока службы. Практически все детали, применяемые в процессе производства приборов, производит компания на своем оборудовании.

Счетчик газа допущен к применению на территории Украины и зарегистрирован в Государственном реестре средств измерений по номеру У495-15.

* в комплект к газовому счетчику входят гайки и прокладки. Патрубки для приварки нужно приобрести дополнительно.

Технические характеристики

• Номинальный расход – 10 м³/час
• Максимальный расход – 16 м³/час
• Минимальный расход – 0,1 м³/час
• Пределы допустимой относительной погрешности (%):
• - Qmin до 0,1 Qnom – E±3%;
• - 0,1 Qnom до Qmax – E ± 1,5%

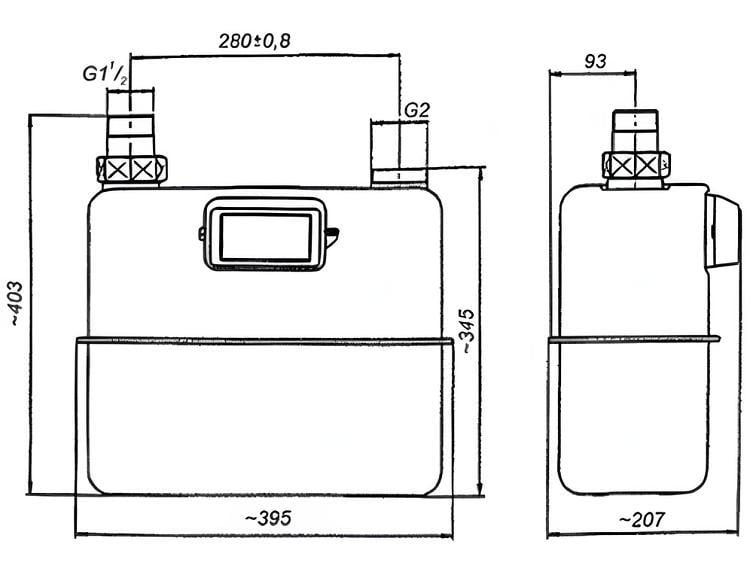

• Межосевое расстояние патрубков – 280 мм.
• Подключение (направление газа) – слева – вход, справа – выход
• Диаметр резьбы выходных штуцеров – 2' (50 мм)
• Разъем для подключения модема для передачи показателей – есть
• Рабочее положение счетчика – вертикальное
• Порог чувствительности - 0,013 м³/ч
• Циклический объем - 5,0 дм³
• Средняя потеря давления – 300 Па
• Потеря давления – 60 Па
• Максимальное рабочее избыточное давление – 50 Па
• Вместимость счетного устройства – 999999,99
• Цена раздела наименьшего разряда - 1,0 дм³
• Рабочий диапазон температуры окружающей и рабочей среды - 25 до + 55°С
• Степень защиты по ГОСТ12997-84 – ІР54
• Средний срок службы – 20 лет
• Межповерочный интервал – 8 лет
• Размеры (ВхШхГ) – 345х395х207
• Вес – 6,8 кг
• Гарантия – 2.5 года

Как работает газовый счетчик мембранного вида? Счетчик состоит из трех основных узлов: измерительного комплекса, счетного механизма и корпуса. Газ проходит через измерительные камеры, приводит к возвратно-поступательному движению мембраны. Распределительная система через кривошип превращает возвратно-поступательное движение мембран во вращательное движение колес барабанного счетного механизма. Металлический корпус счетчика, состоит из двух частей, которые скрепляются специальным поясом.
