Описание Конвертер UART-RS485 33 В SP3485 с разъемами ARK/RJ11 скорость до 10 Мб/с 42x165 мм

Описание продукта: Конвертер UART - RS485 3,3 В - ARK / RJ11

Конвертер позволяет подключить к шине RS-485 микроконтроллер, который поддерживает до 32 устройств на линии длиной 1 км со скоростью до 10 Мб/с. Модуль основан на системе SP3485, он оснащен разъемами: золотой контакт, шаг 2,54 мм - для подключения к микроконтроллеру через последовательный интерфейс, ARK и RJ11 - для шины RS485.

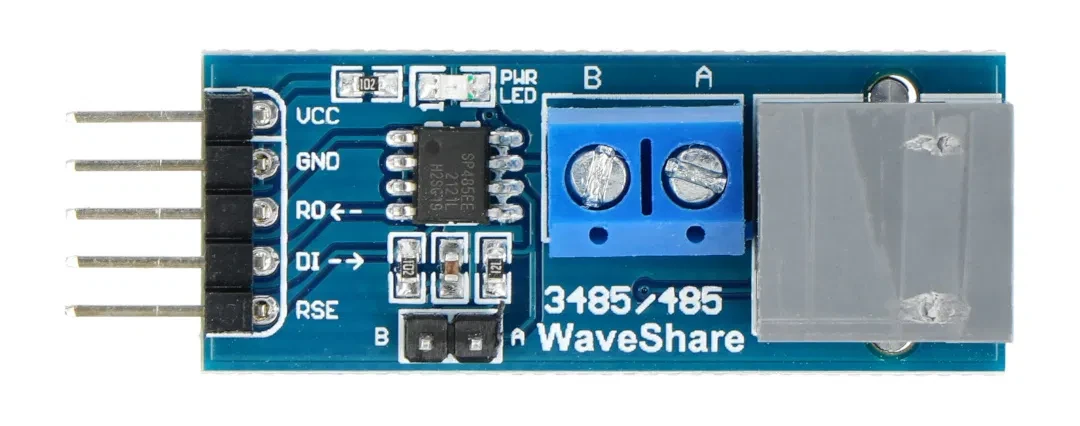

Штырьки конвертера

Модуль осуществляет обмен данными через последовательный интерфейс UART с позолоченными штырьковыми разъемами с шагом 2,54 мм. Описание контактов приведено в следующей таблице.

Жесткийописание
VCCИсточник питания: 3,3 В.
МассаМасса системы.
ROВыход данных последовательной шины должен быть подключен к выводу Rx микроконтроллера.
DIВыход данных последовательной шины должен быть подключен к контакту TX микроконтроллера.
RSEУправление направлением выходов / входов шины RS485:Высокое состояние - вход шины активирован., Низкий -Выход шиныактивированный.
,
ИВыход/вход RS-485 неинвертирующий.
BИнвертирование выхода/входа RS-485.

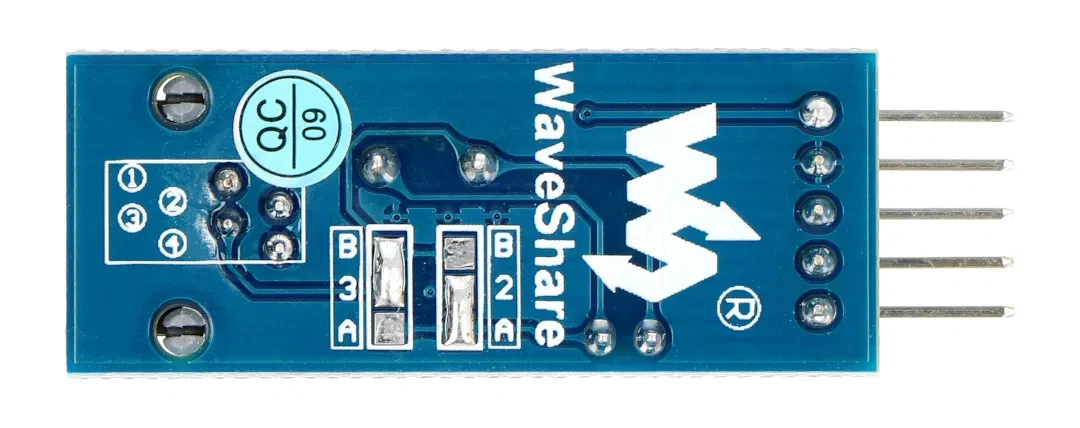

Система имеет три типа выходных разъемов RS485: Gold с шагом контактов 2,54 мм, ARK (винтовой) и RJ11 (телефонный). Распределение контактов телефонного разъема может быть настроено путем припаивания маркированных перемычек на задней панели модуля.

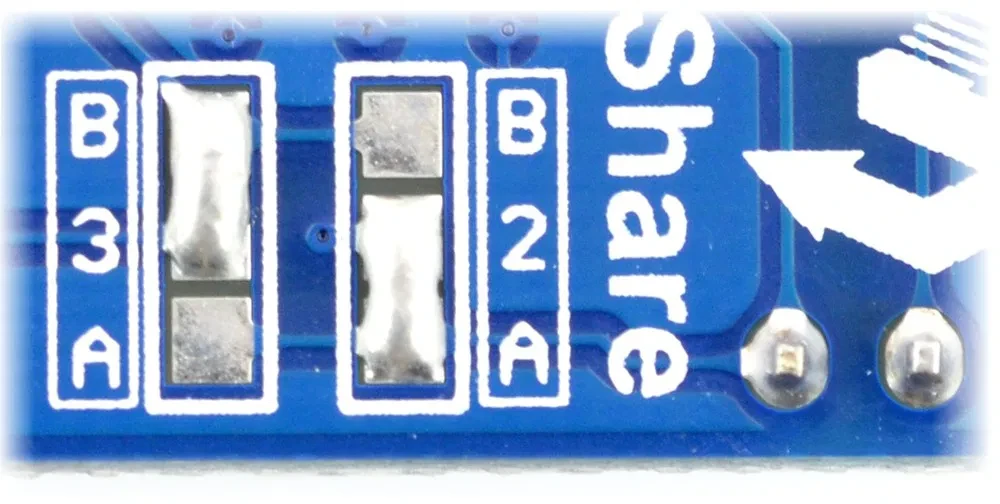

Перемычка конфигурации на задней панели платы.

Технические характеристики преобразователя UART - RS485

  • Рабочее напряжение: 3,3 В
  • Драйвер: SP3485 ( Документация )
  • Связь с микроконтроллером: последовательный интерфейс UART
  • Соединения шины RS485: Позолоченный контакт 2,54 мм, ARK или RJ11
  • Размер плитки: 42x16,5 мм

Характеристики Конвертер UART-RS485 33 В SP3485 с разъемами ARK/RJ11 скорость до 10 Мб/с 42x165 мм

Страна-производитель:
Китай
Бренд:
Другое
