Комплект монтажа эхолота Borika FASTen FTp601 для монитора до 7" с монтажной системой FMp224 Черный (01.04.034.01.06)

Комплект предлагает комплексное решение для установки эхолота с небольшим монитором и трансдьюсера на борту надувной лодки. В конструкцию входит платформа для небольших эхолотов (до 7″), а также держатель, подходящий для большинства популярных датчиков Lowrance, Raymarine, Garmin, Humminbird. Держатель трансдьюсера оборудован адаптером, позволяющим фиксировать конструкцию в любой системе Borika FASTen®. После использования комплект можно извлечь из замка без необходимости демонтировать оборудование. Конструкция регулируется как по глубине погружения (максимальная – около 40 см), так и по ширине борта (для бортов диаметром до 30 см) благодаря хомутовым соединениям, положение которых легко меняется. На держателе также предусмотрена ручка для изменения угла сканирования и удобного использования аксессуара. Под поверхностью платформы утолщениями обозначены точки, совпадающие со штатными крепежными отверстиями на эхолотах популярных моделей. Благодаря поворотному механизму установленное оборудование можно вращать вокруг оси адаптера на 360°, не вынимая его из замка. Это удобно, когда нужно быстро изменить положение монитора, например во избежание прямых солнечных лучей. Стенка платформы – 3 мм, она изготовлена ​​из армированного стекловолокном полиамида, что обеспечивает ее прочность. Датчик крепится к держателю с помощью болта длиной 50 мм, радиусных шайб из полиуретана и ручки-гайки. Система FMp224 состоит из замка для аксессуаров Fs219 и монтажной платформы из ПВХ 110 x 110 мм, армированной полиамидной шайбой, предназначенной для приклеивания к поверхности надувного баллона. Замок соединен с площадкой четырьмя винтами, что делает конструкцию крепкой и надежной. Входящий в комплект замок совместим со всеми аксессуарами Borika FASTen®, а с помощью переходных адаптеров в нем можно фиксировать некоторые аксессуары других брендов (SCOTTY®, RAM®, RAILBLAZA®, YakAttack®, карповые снасти и т.п.). Фиксация аксессуара быстра и проста: переведите механизм фиксатора в положение UNLOCK, вставьте адаптер до упора в замок и переведите фиксатор в положение LOCK. Аксессуар может вращаться вокруг оси адаптера с шагом 30°.

Назначение

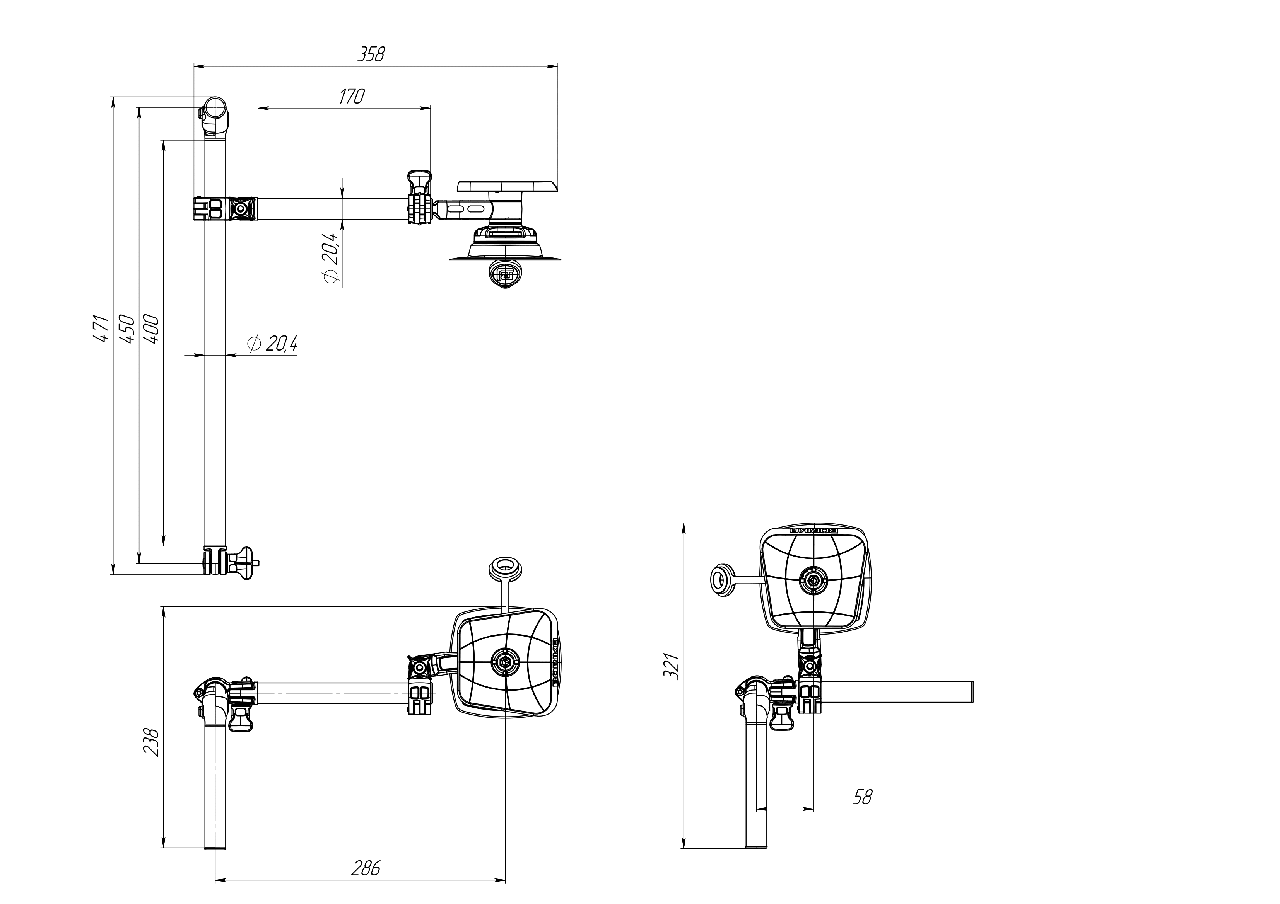

Предназначен для установки эхолота на борту надувных плавсредств из ПВХ. В комплект входит комплект модели Ft601 и монтажная система FMp224. Конструкция состоит из поворотной платформы (106 х 98 мм), соединенной с трубой (Ø 20, 4 мм, L – 170 мм), двухэлементного хомута и 2-х труб Ø 20, 4 мм (L – 400 и 120 мм). Регулируется и фиксируется в выбранном положении четырехгранными ручками-гайками. Крепление датчика оснащено двумя шайбами ​​из полиуретана, болтом M6*50 DIN 931 и ручкой-гайкой. В сборку входит крепеж: 3 болта M6*35 DIN 933, винты DIN 912 (M5*50, M4*20 – 2 шт., M6*20 – 5 шт., M6*60), гайки M4 DIN 985 (2 шт.). ), M6 DIN 985, M5 и M6 DIN 934. Площадь приклеивания площадки монтажной системы – 110 х 110 мм. Она изготовлена ​​из ПВХ и армирована внутри полиамидной шайбой. Основные детали – из армированного стекловолокном полиамида, труба – из алюминиевого сплава, покрытая анодным слоем и порошковым покрытием. Крепление – из нержавеющей стали марки А2 (кроме латунных гаек M5 и M6 DIN 934).

Советы по монтажу и эксплуатации

Монтажный набор надежно приклеивается к поверхности ПВХ баллона в соответствии с пошаговой инструкцией и может использоваться на следующий день после монтажа. Для фиксации аксессуаров с парными адаптерами (троллинговых стоек, тарг, столиков) устанавливайте системы FMp224 с расстоянием между крепежными центрами, кратной 305 мм (305 мм, 610 мм и т.п.). Основание эхолота прикрепляется к платформе саморезами в соответствии с инструкцией. Пользователь может произвести отверстия в местах утолщений на оборотной стороне платформы или в любых точках поверхности платформы. Держатель датчика компактно складывается при транспортировке. Чтобы продлить срок службы изделия, после использования в морской воде промойте его большим количеством пресной.

Материалы, используемые в изделии: армированный стекловолокном полиамид, ПВХ, анодированный алюминий, нержавеющая сталь марки А2, латунь.

Комплектация: комплект FTp601.
