Комплект монтажа эхолота Borika FASTen Ft450 для монитора до 7" для крепления вдоль борта Черный (01.04.007.01.04)

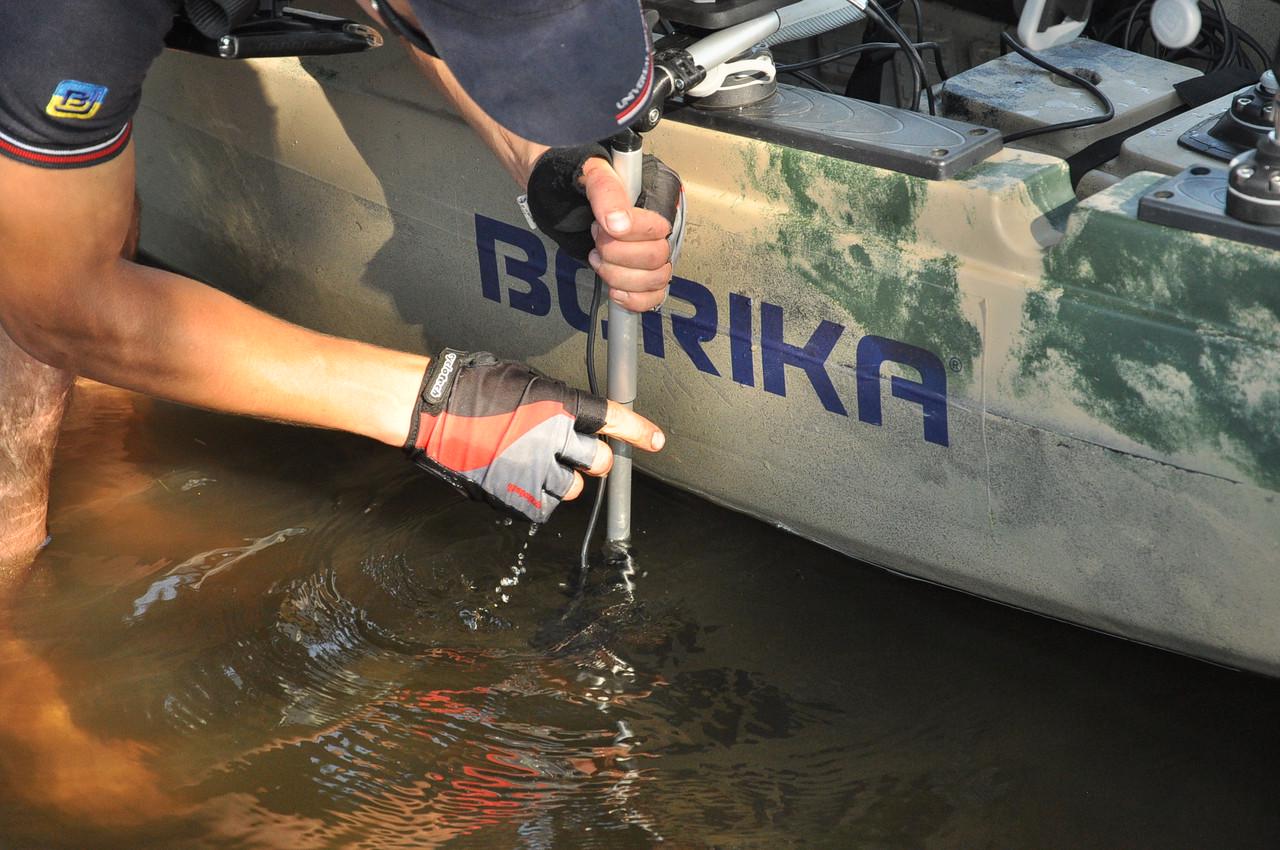

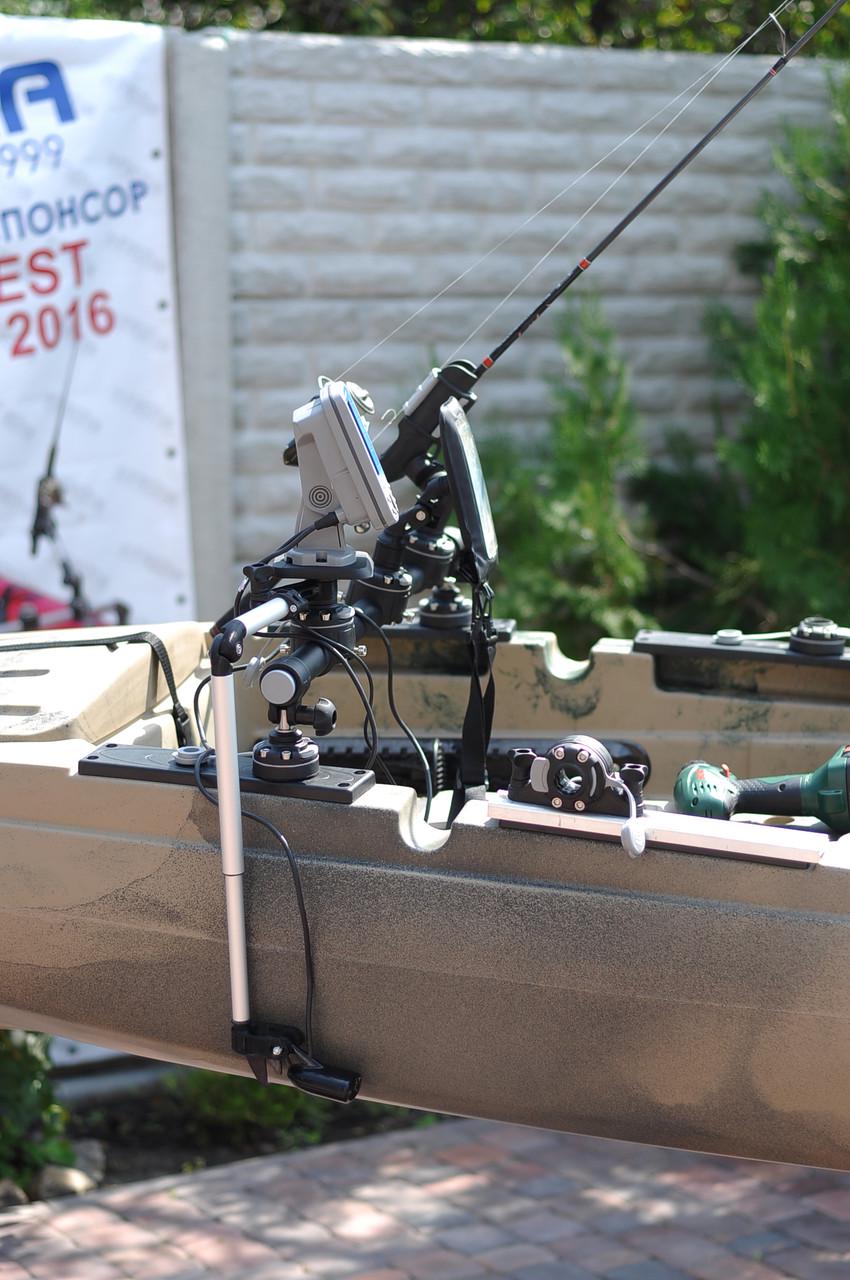

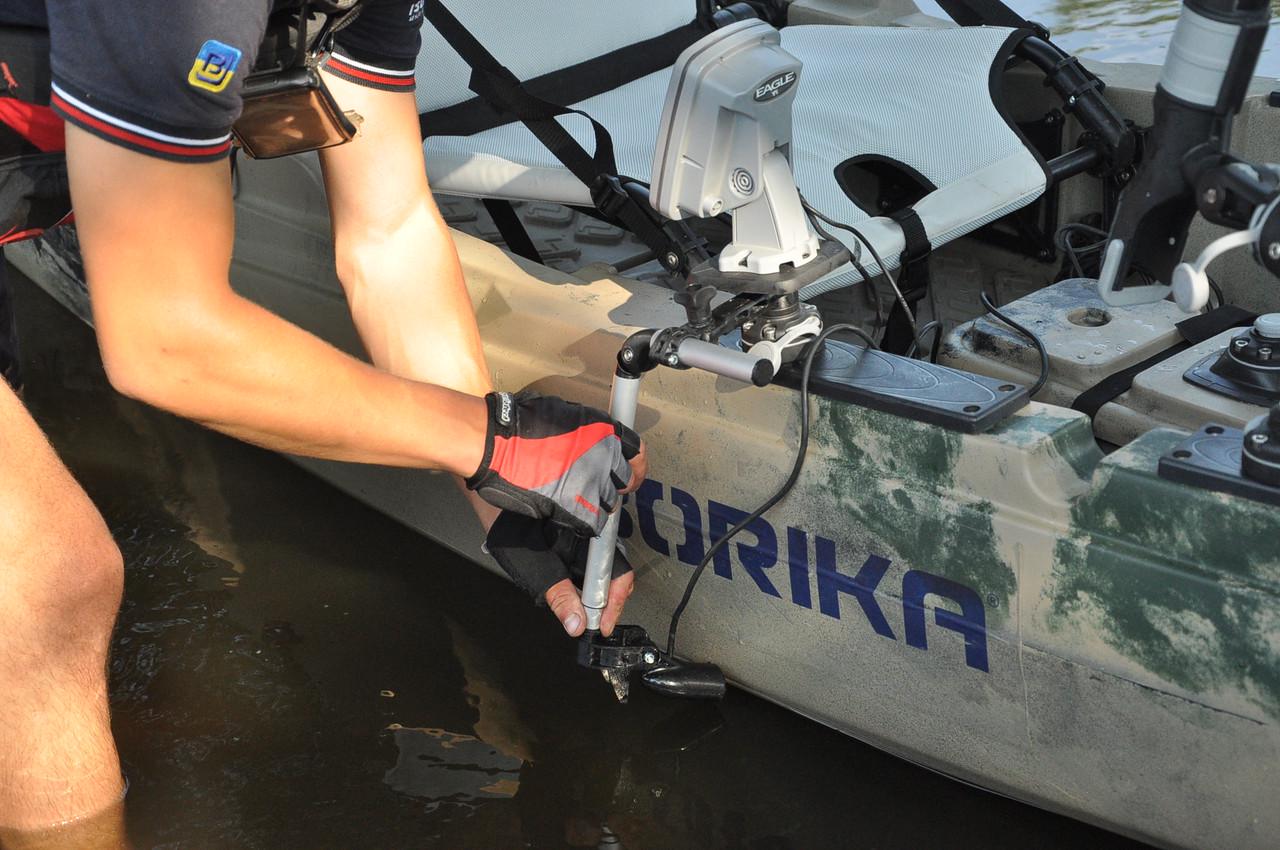

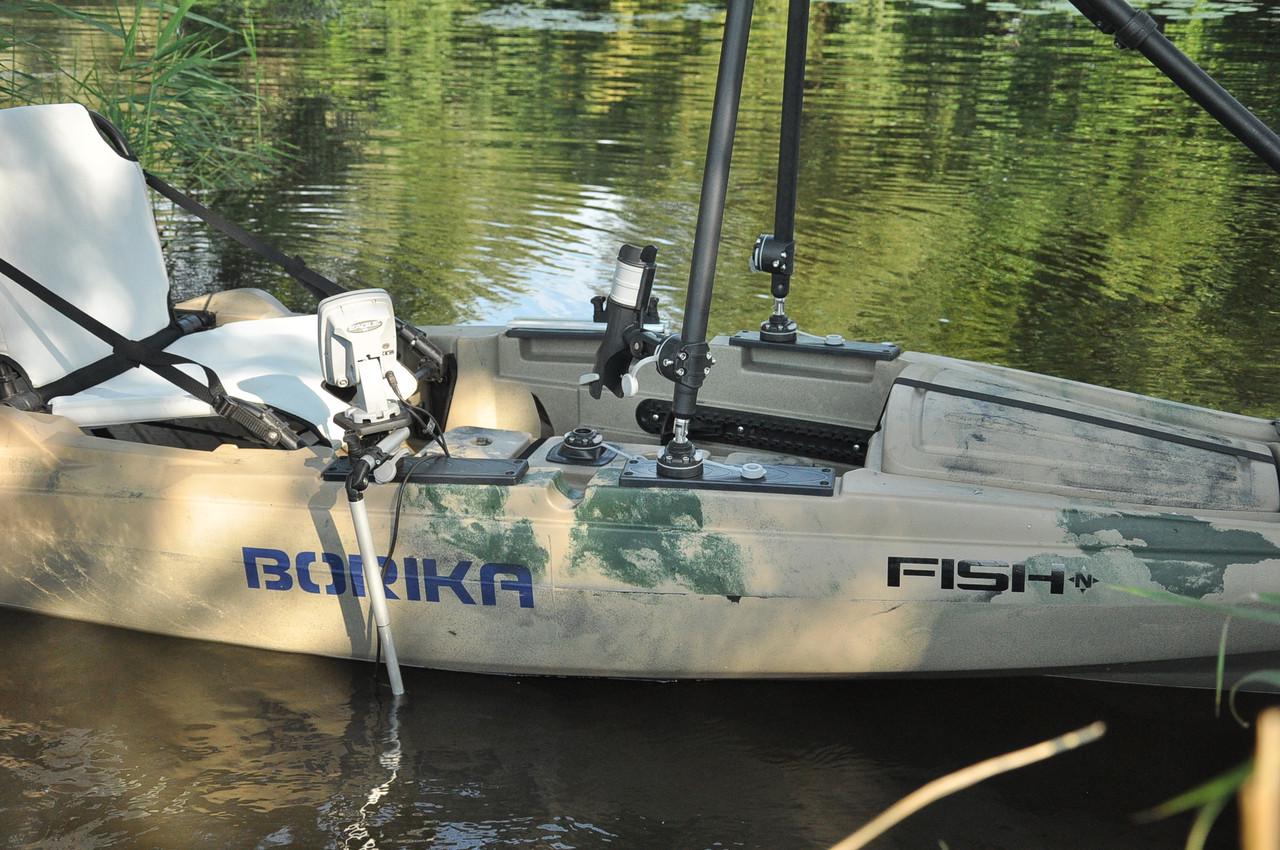

Комплект предлагает комплексное решение для установки эхолота с небольшим монитором и трансдьюсера на борту надувной лодки. В конструкцию входит платформа для небольших эхолотов (до 7″), а также держатель, подходящий для большинства популярных датчиков Lowrance, Raymarine, Garmin, Humminbird. Держатель оснащен адаптером, благодаря которому он фиксируется в любой предварительно установленной системе или замке Borika FASTen®. После использования всю конструкцию легко можно извлечь для транспортировки, не прибегая к демонтажу оборудования. Платформа скреплена с держателем трубными хомутами, что позволяет настроить ее положение в соответствии с шириной борта, перемещая вдоль трубы. Под поверхностью платформы утолщениями обозначены точки, совпадающие со штатными крепежными отверстиями на эхолотах популярных моделей. Благодаря поворотному механизму установленное оборудование можно вращать вокруг оси адаптера на 360°, не вынимая его из замка. Это удобно, когда нужно быстро изменить положение монитора, например во избежание прямых солнечных лучей. Стенка платформы – 3 мм, она изготовлена ​​из армированного стекловолокном полиамида, что обеспечивает ее прочность. Держатель датчика имеет двухступенчатую телескопическую конструкцию. Максимальное расстояние между датчиком и уровнем борта – около 50 см, а минимальное – около 30 см. Соединение между трубами оснащено системой фиксации, которая автоматически срабатывает, когда держатель разлагается. Чтобы сложить его, нужно нажать кнопку на соединении труб. Держатель оснащен раздвижной крепежной системой, подходящей для большинства популярных моделей трансдьюсеров. Два поворотных кронштейна и комплект радиусных шайб позволяют регулировать ширину охвата, а дополнительные жесткие "плавники" обеспечивают защиту от механических повреждений.

Назначение

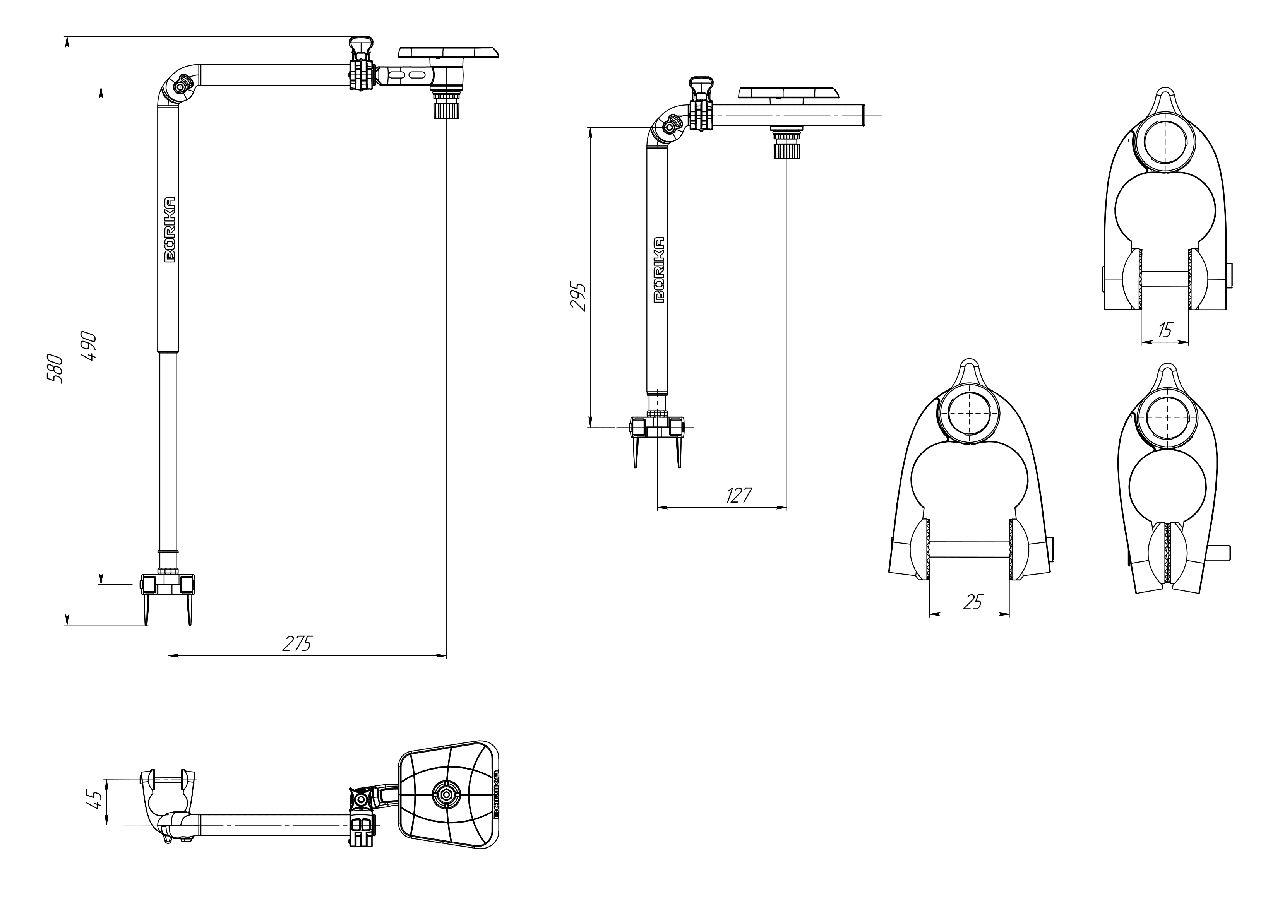

Комплект предназначен для установки монитора и датчика эхолота на борту надувных лодок ПВХ. В сборку входит платформа для эхолотов модели Sl223 и телескопический держатель, позволяющий закрепить трансдьюсер на глубине от 295 до 490 мм от точки монтажа на лодке. Платформа 106х98 мм оснащена адаптером в форме 12-угольной звезды и соединена с держателем с помощью поворотного кронштейна. Вращается на 360° вокруг оси адаптера. Конструкция держателя состоит из телескопических труб (Ø 20, 4 мм, L – 170 мм; Ø 20, 4 мм, L – 240 мм; Ø 16, 2 мм, L – 220 мм) и раздвижного крепления датчика, состоящего из 2- х поворотных кронштейнов и радиусных шайб. В сборку входит крепеж: винты DIN 912 (M6*30, M6*60, M5*50 и M5*40), самоконтролируемые гайки M6 и M5 DIN 985. Пластиковые детали изготовлены из армированного стекловолокном полиамида, труба - из алюминиевого сплава слоем, крепеж - из нержавеющей стали марки А2.

Советы по монтажу и эксплуатации

Основа эхолота прикрепляется к платформе саморезами в соответствии с инструкцией. Пользователь может произвести отверстия в местах утолщений на оборотной стороне платформы или в любых точках поверхности платформы. Держатель датчика компактно складывается при транспортировке. Чтобы продлить срок службы изделия, после использования в морской воде промойте его большим количеством пресной.

Материалы, используемые в изделии: армированный стекловолокном полиамид, анодированный алюминий, полиуретан, нержавеющая сталь марки А2, латунь.

Комплектация: держатель Ft450.
