Колонна Moonshine Medium фланец 2"

Колонна Moonshine Medium 2" фланец

Колонна Moonshine Medium 2" - это полноценная колонна большой производительности, простая в сборке и обслуживании.

Доступная цена и легкость в эксплуатации, делают двух дюймовые колонны оптимальным оборудованием для переработки разнообразного сырья. Также колонна имеет поворотный фланец на узле соединения углов 90º, что позволит использовать ее в режиме потстилл.

Устройство и принцип работы

Колонна работает по принципу изменения состояния жидкости, для конечной конденсации нужной фракции.Сырье заливается в емкость. Аппарат соединить с емкостью, подключить к водопроводу и установить на источнике нагрева.При нагревании сырья, пары поднимаются по вертикальной царге, где укрепляются и фильтруются от вредных примесей насадками Панченкова.При температуре в вверху колонны 78,3-78,5 ºС (оптимальная рабочая температура в колонне), примеси конденсируются и стекают обратно в куб, а все легкие фракции поднимаются вверх в виде пара, попадает в прямоточный теплообменник-холодильник(холодильник состоит из 5-ти вертикальных трубок диаметром 10 мм) в котором конденсируется пары и выходят через трубку отбора.

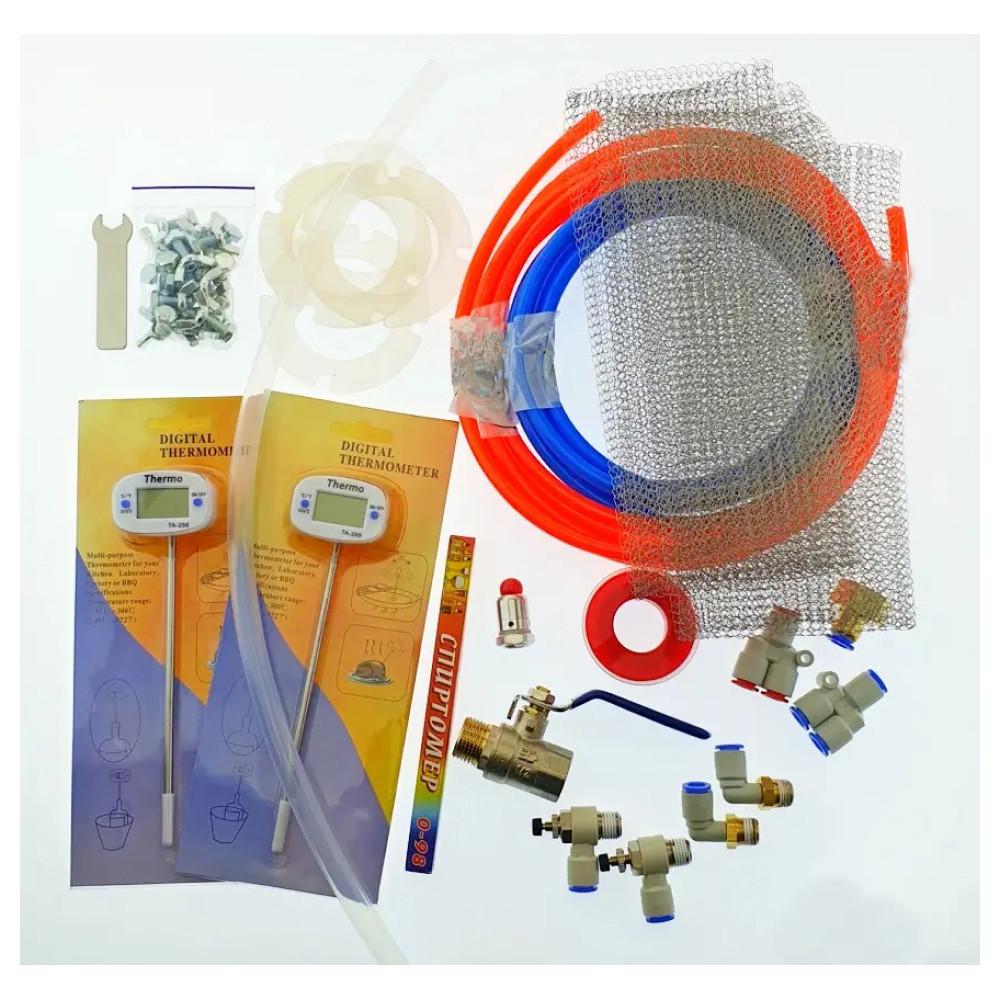

Комплектация

• колонна - 1 шт;

• царга 500 мм – 1 шт;

• дефлегматор 200 мм – 1 шт;

• угол поворота на 90 º - 1 шт;

• холодильник 350 мм – 1 шт;

• угол поворота на 90 º потстилл – 1 шт;

• термометр цифровой поворотный – 1 шт;

• насадка Панченкова (нержавейка) 1 м – 5 шт;

• шланг полиуретановый (синий) 5.5х8 мм – 3 м;

• шланг полиуретановый (красный) 5.5х8 мм – 3 м;

• тройник Y-образный пуш 8 мм (синий) – 1 шт;

• тройник Y-образный пуш 8 мм (красный) – 1 шт;

• игольчатый кран угловой ¼" пуш 8 мм (синий) – 2 шт;

• штуцер угловой ¼" пуш 8 мм (красний) – 2 шт;

• муфта латунная прямая ½" пуш 8 мм (синий) – 1 шт;

• паранитовая прокладка ½" – 1 шт;

• фум лента – 1 шт;

• ареометр бытовой – 1 шт;

• кислота лимонная – 50 г;

• ключик 10-13 мм - 1 шт;

• силиконовая трубка отбора (пищевая) 9х12 мм – 0,5 м;

• силиконовая прокладка 90 мм - 5 шт;

• болты - 20 шт;

• барашки - 20 шт.

Технические характеристики процесса

• скорость без дефлегмации – 7 л/ч;

• скорость с дефлегмацией – 3,5 л/ч;

• коэффициент 93-95º;

• оптимальный расход воды - 35-40 л/ч;

• максимальная пропускная способность воды (при 3 бар) дефлегматор – 240 л/ч;

• максимальная пропускная способность воды (при 3 бар) холодильник – 240 л/ч;

• рекомендуемая мощность источника нагрева – 2.0 кВт;

• предельная перерабатываемая мощность дефлегматора 3.2 кВт;

• предельная перерабатываемая мощность холодильника 3.5 кВт.

Технические характеристики изделия

• высота колонны: 800 мм;

• длинна царги: 500 мм;

• длинна холодильника: 350 мм;

• длинна дефлегматора: 200 мм;

• толщина стенок: 1,5 мм;

• диаметр дефлегматора: 50,8 мм;

• диаметр холодильника: 50,8 мм;

• диаметр укрепляющей колонны (царги): 50,8 мм;

• диаметр подключения к кубу (по центрам отверстий): 82 мм;

• материал изготовления: зеркальная нержавеющая сталь aisi 304;

• материал прокладок, трубок: пищевой медицинский силикон;

• количество трубок в дефлегматоре: 5 шт. Ø12 мм;

• количество трубок в холодильнике: 7 шт. Ø10 мм.

Комплектация может быть изменена производителем.
