Кнопка включения питания ПК 160 см (c1b49428)

Выносная панель с кнопками Power SW и Reset и светодиодной индикацией используется для удаленного включения/выключения или перезагрузки компьютера. Выносная панель может полностью заменить стационарные органы управления системным блоком десктопного (настольного) компьютера.
Использование выносной панели будет актуально, если системный блок находится в труднодоступном месте или находится на некотором удалении от рабочего места, что приводит к неудобствам включения/выключения или перезагрузки.
Длина кабеля выносной панели составляет 160 см.

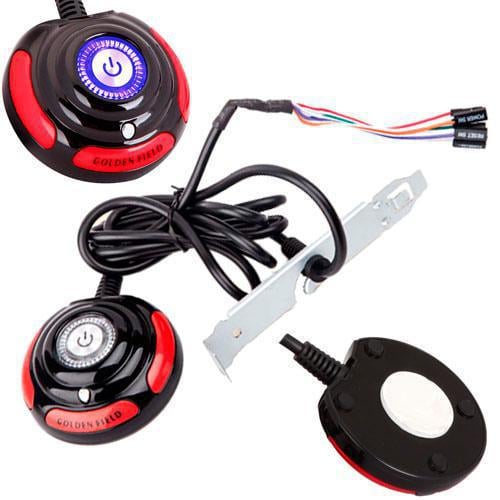

Выносная панель представляет собой подставку с четырьмя прорезиненными стойками для предупреждения скольжения. На подставке находится две кнопки без фиксации: по центру большая кнопка включения/выключения (Power SW) с ореолом из прозрачного пластика для светодиодной индикации и маленькой кнопки перезагрузки (Reset) под кнопкой включения.
Для монтажа выносной панели в комплекте поставки есть планка для фиксации провода, которая устанавливается в корпус системного блока в месте для плат расширения. Также в комплекте поставки есть двухсторонний скотч для приклеивания выносной панели на плоской поверхности.
После монтажа выносной панели нужно подключить коннекторы провода к соответствующим контактам т.н. Front panel (F-Panel) материнской платы компьютера. Контакты для подключения кнопки на Front panel должны быть подписаны на материнской плате Power SW, Reset SW, Power LED, HDD LED. Если надписи не видны – правильное место подключения можно посмотреть в руководстве пользователя к материнской плате.
Коннекторы кабеля выносной панели соответственно подписаны:

• Оранжевый Power SW, коннектор BLS-2, положительный полюс обозначен с обратной стороны стрелкой;
• Синий Reset SW, коннектор BLS-2, положительный полюс обозначен с обратной стороны стрелкой;
• Красный HDD LED, коннектор BLS-2, положительный полюс обозначен с обратной стороны стрелкой;
• Зеленый Power LED+, коннектор BLS-1;
• Белый Power LED-, коннектор BLS-1.

Коннекторы нужно подключать к Front panel (F-Panel) материнской платы соблюдая полярность.
Светодиодная индикация: синий светодиод горит – индикация включения; красный светодиод мерцает – индикация работы жесткого диска.

Характеристики:

кнопки: Power SW, Reset;
светодиодная индикация: Power LED (синий), HDD LED (красный);
коннекторы: BLS-2 и BLS-1;
коннекторы включаются в: Front panel (F-Panel);
длина провода: 160 см;
габариты кнопки (Д х В): 70 х 29 мм;
вес комплекта: 120 г.

Комплект поставки:

• кнопка включения питания ПК, выносная 160см, Power SW Reset + индикация;
• планка для фиксации провода;
• двухсторонний скотч.
